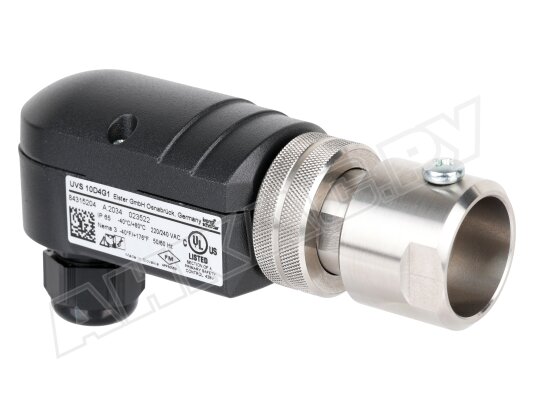

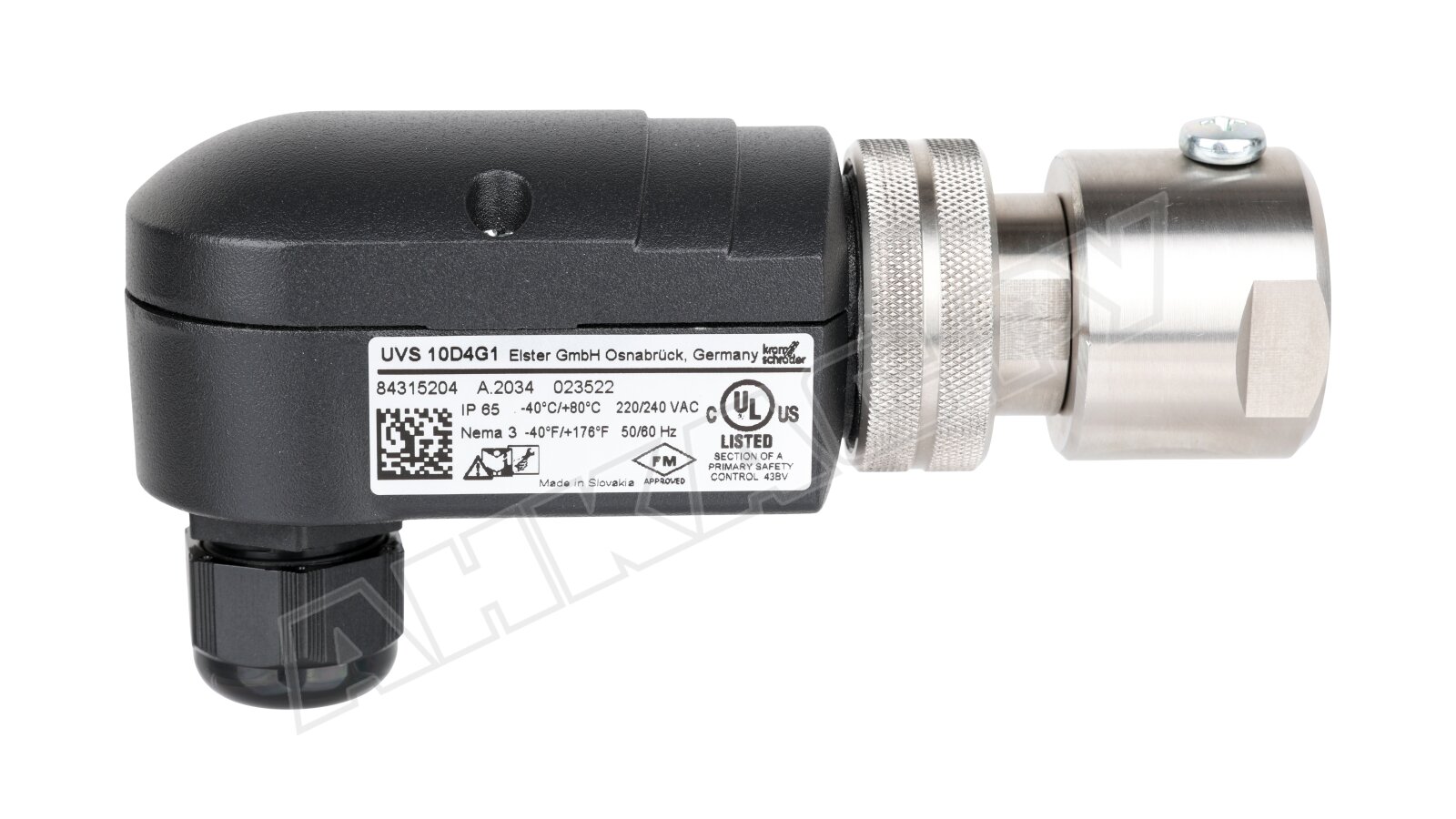

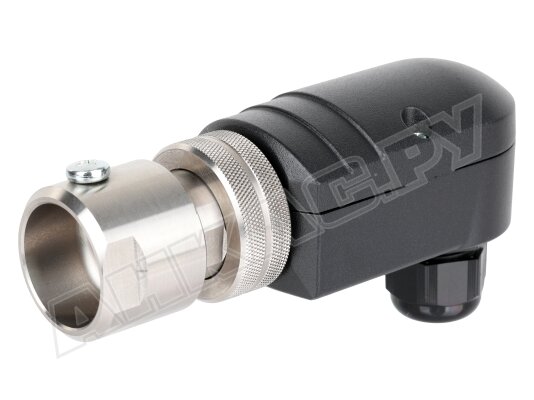

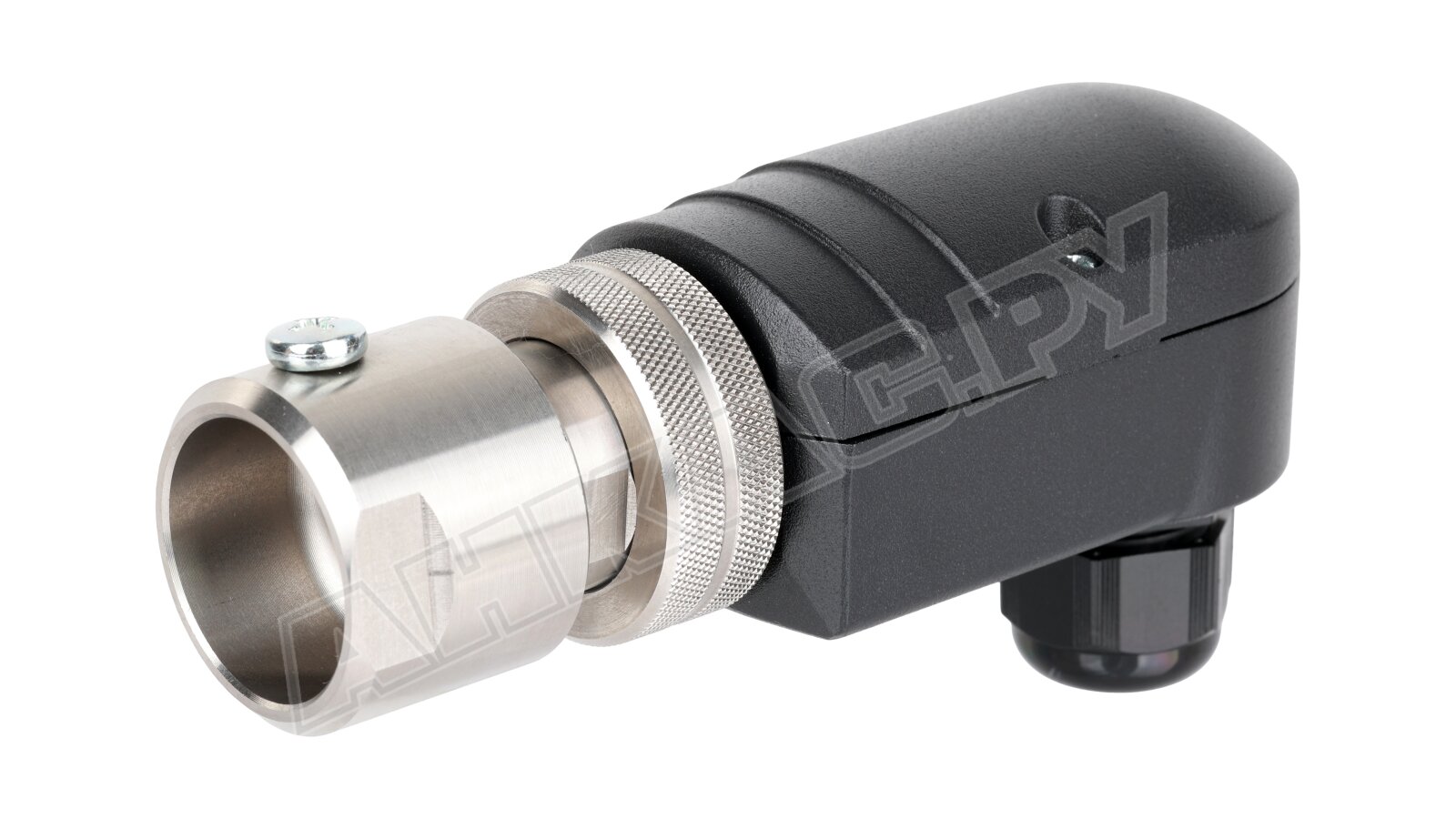

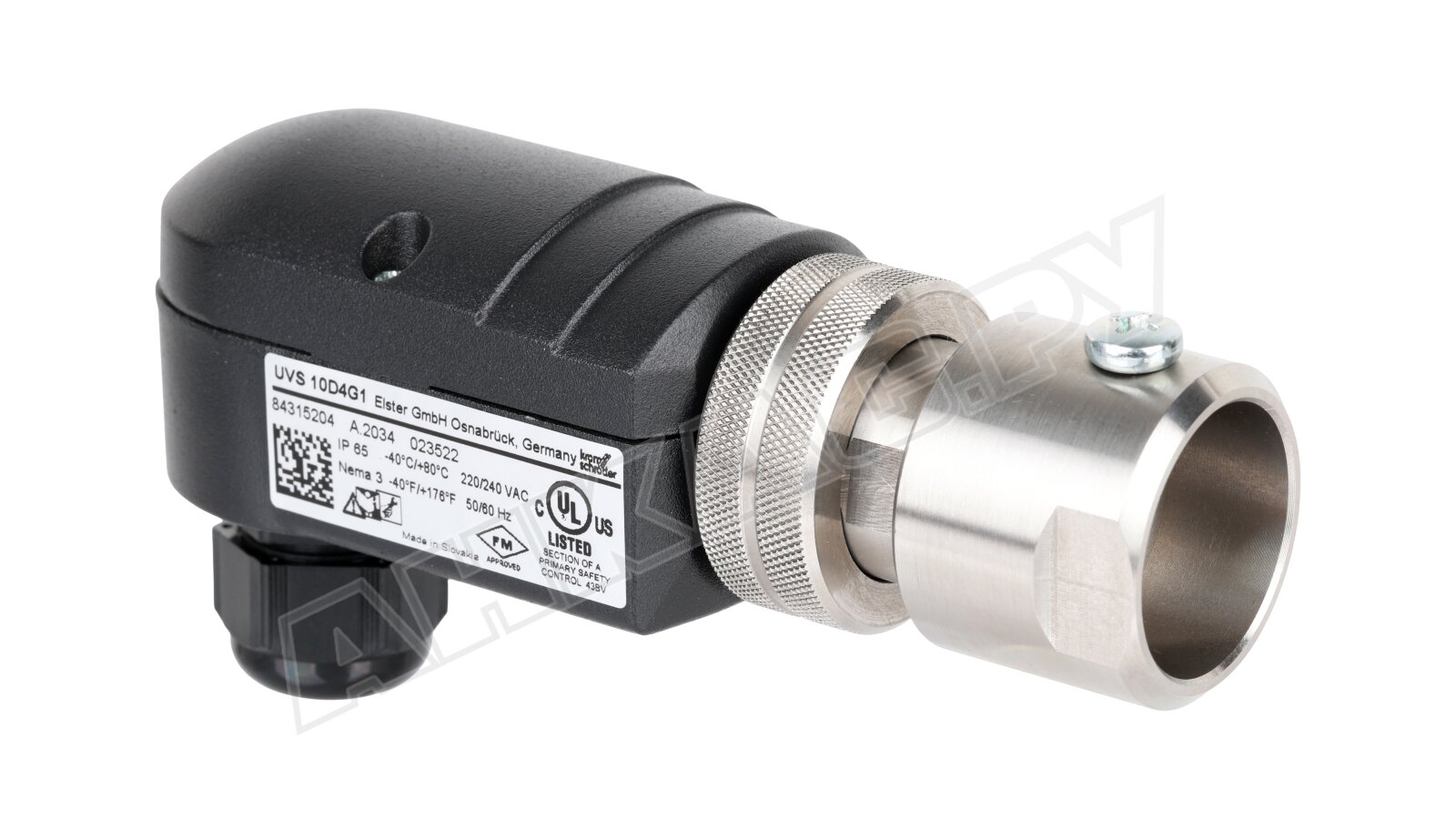

УФ-датчик пламени Kromschroder UVS 10D4G1

Датчик пламени Kromschroder UVS 10D4G1, арт: 84315204 используется для организации эффективной системы контроля за горением пламени и безопасной эксплуатации промышленных горелок с непостоянным циклом. Реагирует на ультрафиолетовое излучение пламени и передает электрические сигналы на блок автоматики для управления подачей топлива.

Конструкция

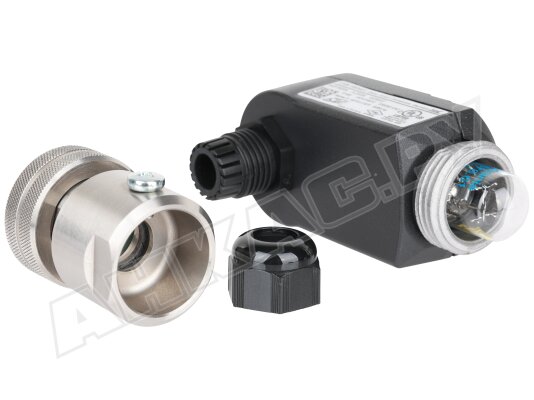

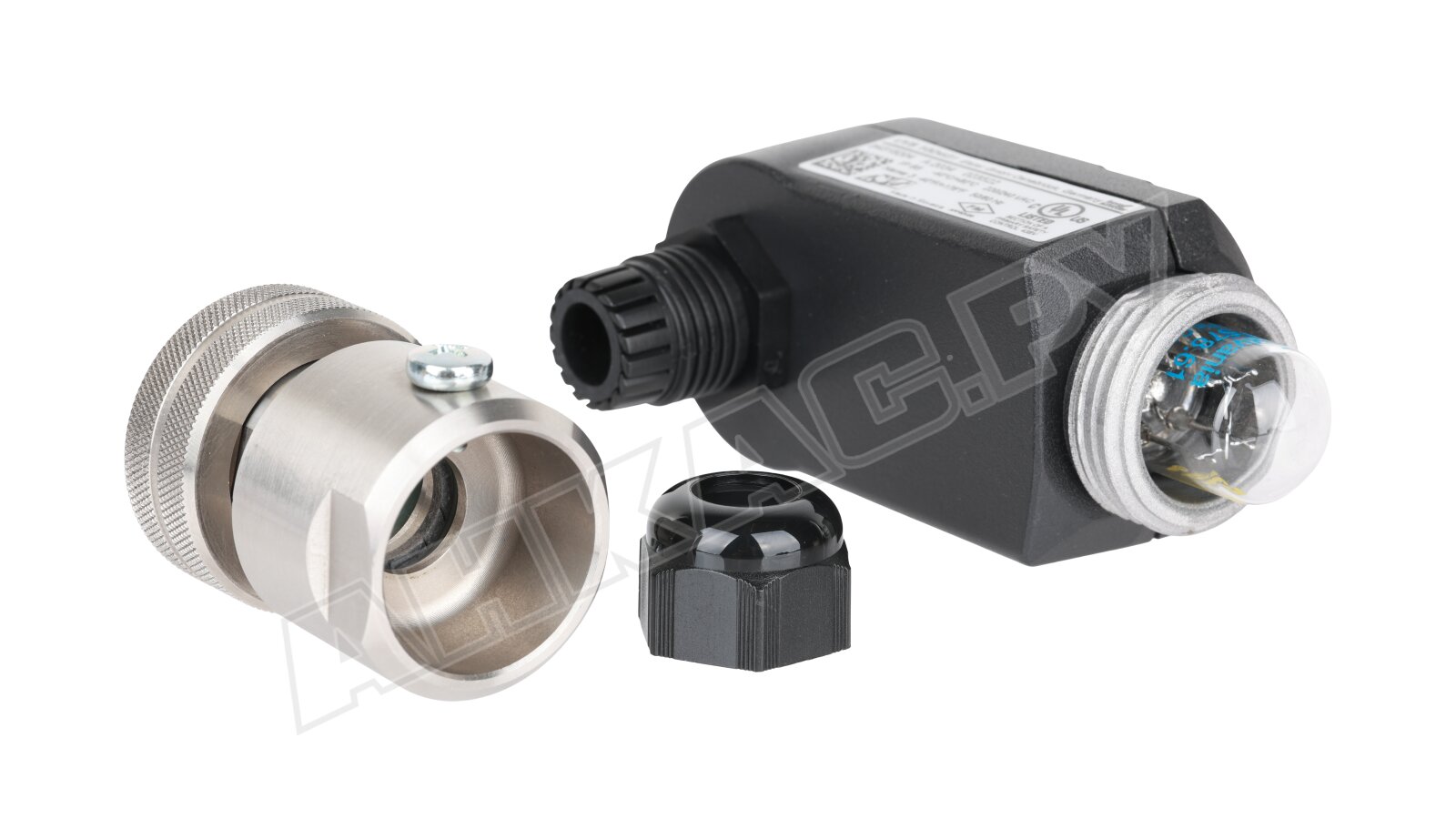

Kromschroder UVS собран в алюминиевом корпусе. Имеет встроенную тепловую защиту из кварцевого стекла. УФ-сенсор рассчитан на 10 тыс. часов работы, после чего требует замены для безопасной эксплуатации горелки. Датчик подключается к топочному автомату Kromschroder.

Параметры и особенности:

• реагирование на ультрафиолетовое излучение пламени;
• фронтальный замер;
• высокая спектральная чувствительность;
• рабочее напряжение: 220-230 В, -15%, +10%, 50/60 Гц;
• адаптер UVS 1 (28 мм (1,1");
• полная защита от пыли, струй воды, направленных с любой стороны, класс IP65;
• допустимые эксплуатационные температуры: от -40 до +80 °С;
• электроподключение через кабельный ввод M20;

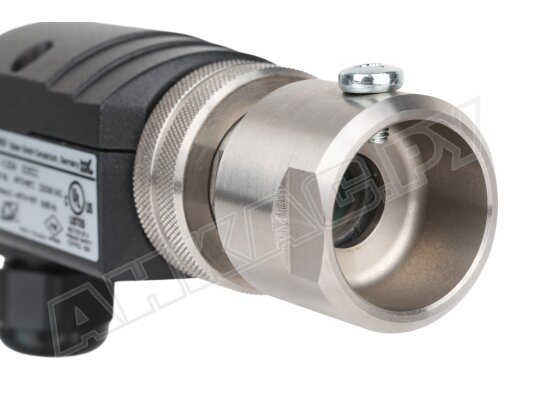

• крепление с помощью стальной смотровой трубки 1/2″;
• расстояние между детектором и пламенем 300-400 мм;
• срок эксплуатации УФ-сенсора – 10 тыс. часов работы.

Установка

При установке датчика пламени Kromschroder UVS необходимо выбрать положение, чтобы на сенсор попадал только свет пламени. Следует исключить попадание прямых солнечных лучей и других источников освещения. При работе в условиях высоких температур окружающей среды требуется подвод охлаждающего воздуха. Это также обеспечит защиту датчика от засорения и конденсации.
