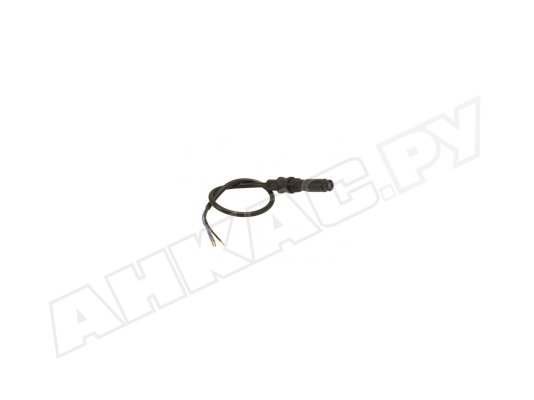

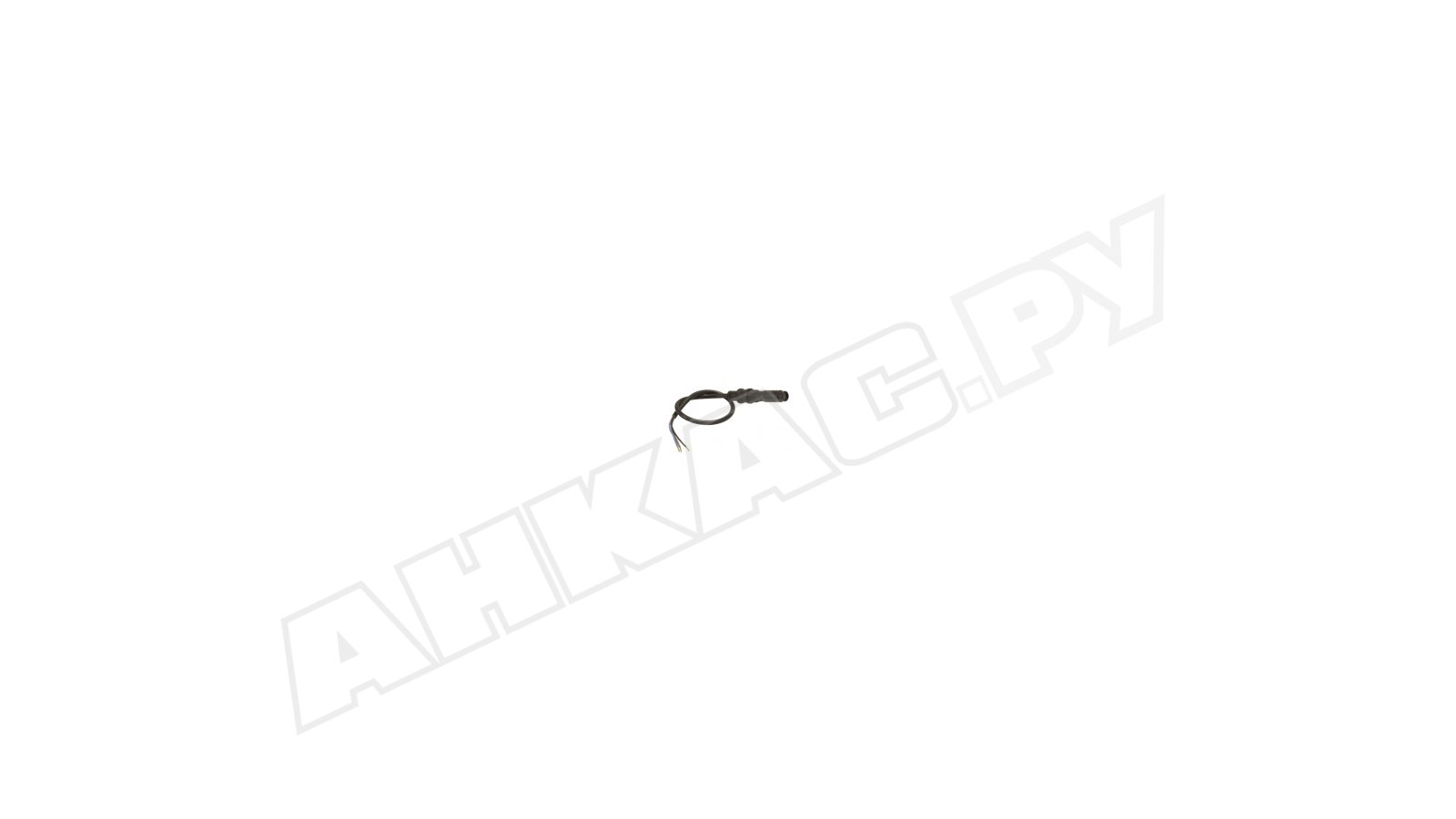

УФ-датчик пламени Siemens QRC1A1.170C27

Датчик пламени Siemens QRC1A1.170C27 используется в системах сжигания газа и жидкого топлива. Совместно с топочным автоматом служит для контроля голубого и желтого пламени. Подходит для маломощных горелок с непостоянным рабочим циклом. Нормальная чувствительность.

Основные параметры и особенности:

• фронтальная видимость;
• использование в горелках на газе и жидком топливе;
• обычная чувствительность;
• длина кабеля питания – 130 мм;
• для моделей автоматов горения серии LMO/LME/ LMV и пр. с непостоянным циклом;
• защита корпуса от пыли, влаги класса IP 40;
• напряжение питания: 230 В, -15%, +10%, частота 50/60 Гц, ±6 %;
• рабочие температуры: -20...+60 °С (до +75 °С кратковременно, не более 1 мин.).

Подробнее о датчике QRC1

Датчик пламени QRC1 оснащен специальным диодом, чувствительным к ультрафиолетовому излучению, с линзой из плексигласа, а также предусилителем для усиления сигнала. Линза фокусируется на самом активном участке излучения пламени. Детектор допускает кратковременные провалы сигнала, что обеспечивает устойчивую работу горелки при сильных пульсациях пламени.

Датчик оснащен пластиковым корпусом с заглушкой для фиксации, задвигается до щелчка. К корпусу прочно присоединен 3-жильный кабель с термопластичной изоляцией из ПВХ. Защитное стекло, расположенное спереди трубки, обеспечивает герметичность и предотвращает загрязнение детектора.

Диод нормальной светочувствительности оптимально охватывает диапазон ультрафиолетового излучения пламени. Также детектор реагирует на посторонние источники света (дневное и искусственное освещение и другие световые помехи). При установке прибора необходимо ограничить попадание в зону видимости диода искры розжига, которая приведет к аварийному отключению системы сжигания топлива.

Достоинства:

• оптимальная чувствительность фотоэлемента;
• широкая сфера применения, универсальность;
• комплектация монтажной заглушкой, предусилителем;
• кабель питания с изоляцией из ПВХ;
• широкий диапазон рабочих температур.

Купить датчик пламени Siemens QRC1 и другое оснащение для горелок можно на сайте. Для установок, конструкцией которых не предусмотрены прямые замеры излучения пламени, используются датчики с зеркальными насадками для бокового освещения.
