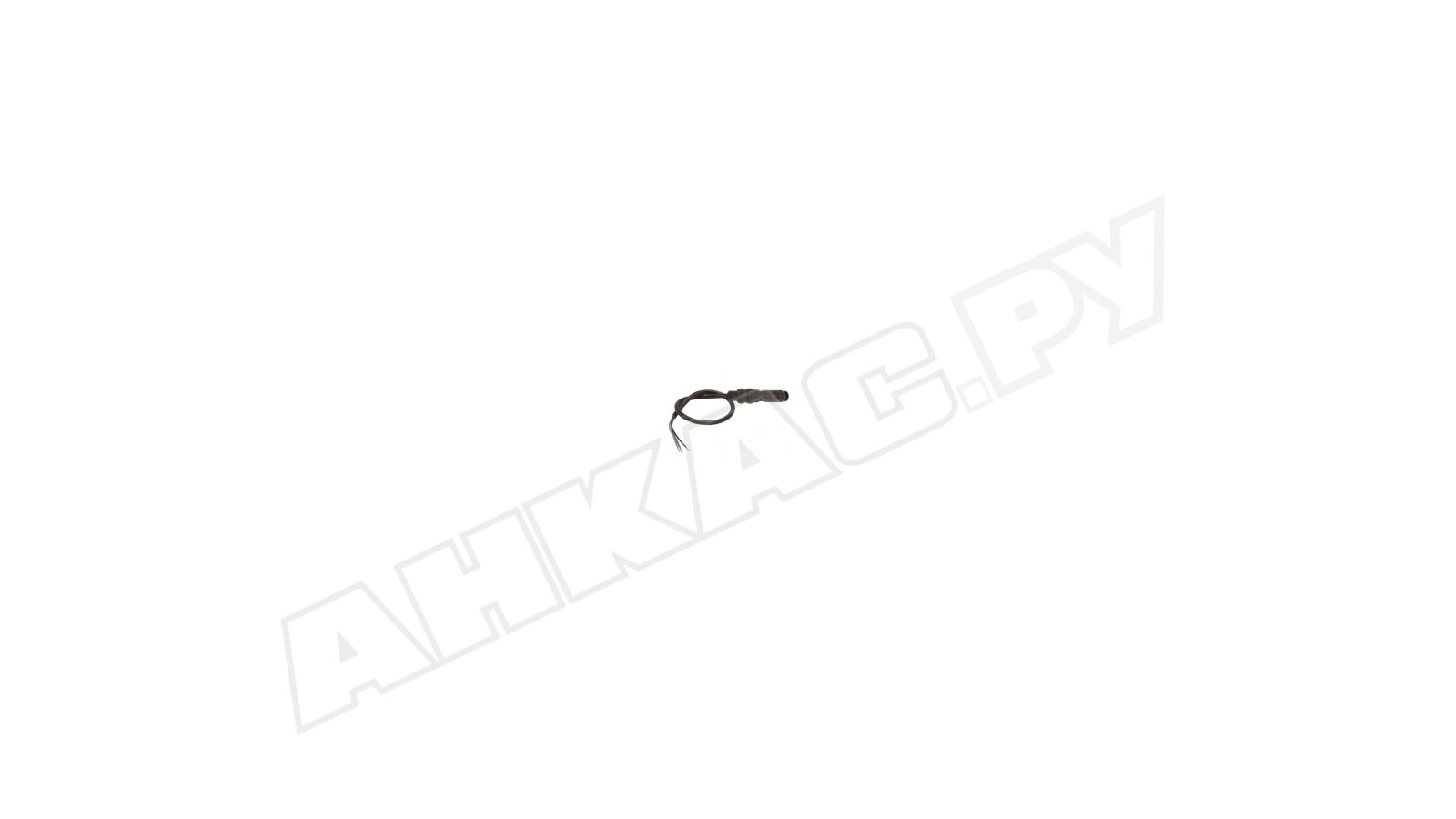

УФ-датчик пламени Siemens QRC1A3.103C27

Датчик пламени Siemens QRC1A3.103C27 регистрирует ультрафиолетовое излучение синего и желтого пламени при сгорании газа и жидкого топлива. Используется в системах автоматического контроля и безопасности топочных установок с прерывистым циклом. Основными преимуществами являются высокая чувствительность, универсальность, простой и надежный монтаж с помощью заглушки, встроенный кабель.

Рабочие параметры и особенности:

• высокий уровень спектральной чувствительности (максимум 300 нм);
• подключение к блоку управления типа LMO/LME/ LMV и пр. с прерывистым циклом;
• прибор с фронтальным замером;
• универсальность, для газовых и жидкотопливных горелок;
• длина стационарного кабеля питания – 500 мм, с наконечником;
• крепежная заглушка для удобства установки;
• защита корпуса от прикасания, пыли и влаги по стандарту IP 40;
• питание от сети 230 В, -15%, +10%, 50/60 Гц, ±6 %;
• диапазон рабочих температур: -20...+60 °С (до +75 °С в течение < 1 мин.).

Подробнее о датчике QRC1

Датчик пламени оснащен небольшим пластиковым корпусом с присоединенным 3- жильным кабелем, пылезащитным окном из плексигласа, фотодиодом высокой чувствительности. Токопроводящие медные жилы 0,5 мм² защищены изоляцией из термопластика. Прибор фиксируется на предварительно установленную заглушку до щелчка. Может перемещаться на ±10 мм в обе стороны для оптимального позиционирования.

Установка

При размещении датчика пламени следует исключить потери сигнала и выбрать позицию, в которой на диод попадает самая активная зона излучения пламени. Прибор допускает кратковременные обрывы сигнала, что обеспечивает устойчивую работу горелки при сильных пульсациях пламени.

В связи с тем, что датчик учитывает части спектра посторонних предметов, необходимо исключить световые помехи в зоне видимости, в т. ч. попадание на область замеров искры зажигания, солнечного света, бликов огнеупорного кирпича.

При эксплуатации недопустимо образование конденсата, попадание на корпус воды и обледенение во избежание поражения током и неисправности датчика.

Достоинства:

• высокая чувствительность;
• крепежная заглушка для монтажа;
• универсальное применение;
• защита от загрязнений;
• комплектация предусилителем;
• встроенный кабель с изоляцией токопроводящих жил из ПВХ;
• возможность низкотемпературной эксплуатации.

В каталоге АНКАС доступны для оформления заказа ультрафиолетовые датчики пламени разной степени чувствительности и вариантами замеров. У нас можно купить датчики пламени для газовых и жидкотопливных горелок любого назначения и мощности.
