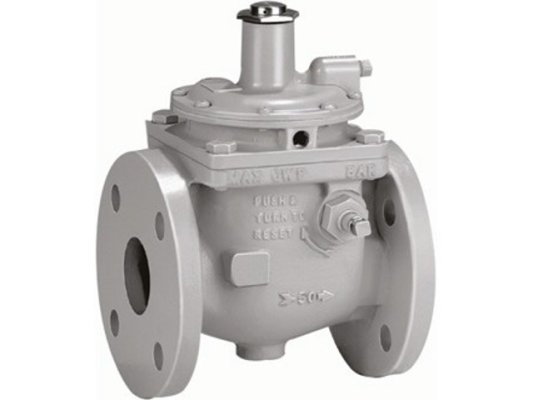

Предохранительный запорный клапан Kromschroder JSAV 80F50/1-0Z

Предохранительный запорный клапан Kromschroder JSAV 80F50/1-0Z, арт: 03151138 защищает устройства управления горелкой, расположенные за регулятором, от избыточного давления газа. Автоматически прерывает подачу газообразной среды при достижении заданных параметров давления. Обеспечивает безопасную эксплуатацию газопотребляющих установок. Повторный запуск осуществляется после ручной деблокировки. Клапан прошел проверки и испытания, сертифицирован ЕС.

Особенности:

• предохранительно-запорное устройство класса «А» безопасности;
• диапазон входного давления газа: от 0 до 5000 мбар;
• сбросная линия не требуется;
• рабочие температуры (окружающая среда): от -20 до +60 °C;
• широкий диапазон настройки параметров срабатывания;
• ручной взвод посредством вытягивания крышки деблокировки,
• минимальные потери давления;
• без точки замера давления.

Материал корпуса и элементов

При изготовлении корпуса предохранительного отсечного клапана использован чугун GGG 40, шток изготовлен из нержавеющей стали, запорная тарель – из алюминия с вулканизированным резиновым уплотнением; мембрана – из нитрильной резины (NBR), седло клапана – из алюминия.

Монтаж

Установка Kromschroder JSAV 80F50/1-0Z в газопровод осуществляется перед регулятором давления газа. Присоединение – на фланцы DN 80 по ISO 7005. Пространственное положение – вертикальное или горизонтальное. Необходимо исключить соприкасание клапана с посторонними предметами и препятствиями. Расстояние до стены/ пола – от 20 мм.

Среда

Газы: природный, бытовой газ, сжиженные углеводороды (газообразная фаза), биогаз (с содержанием H₂S до 0,1%), воздух. При любых температурах эксплуатации газ не должен конденсироваться.
