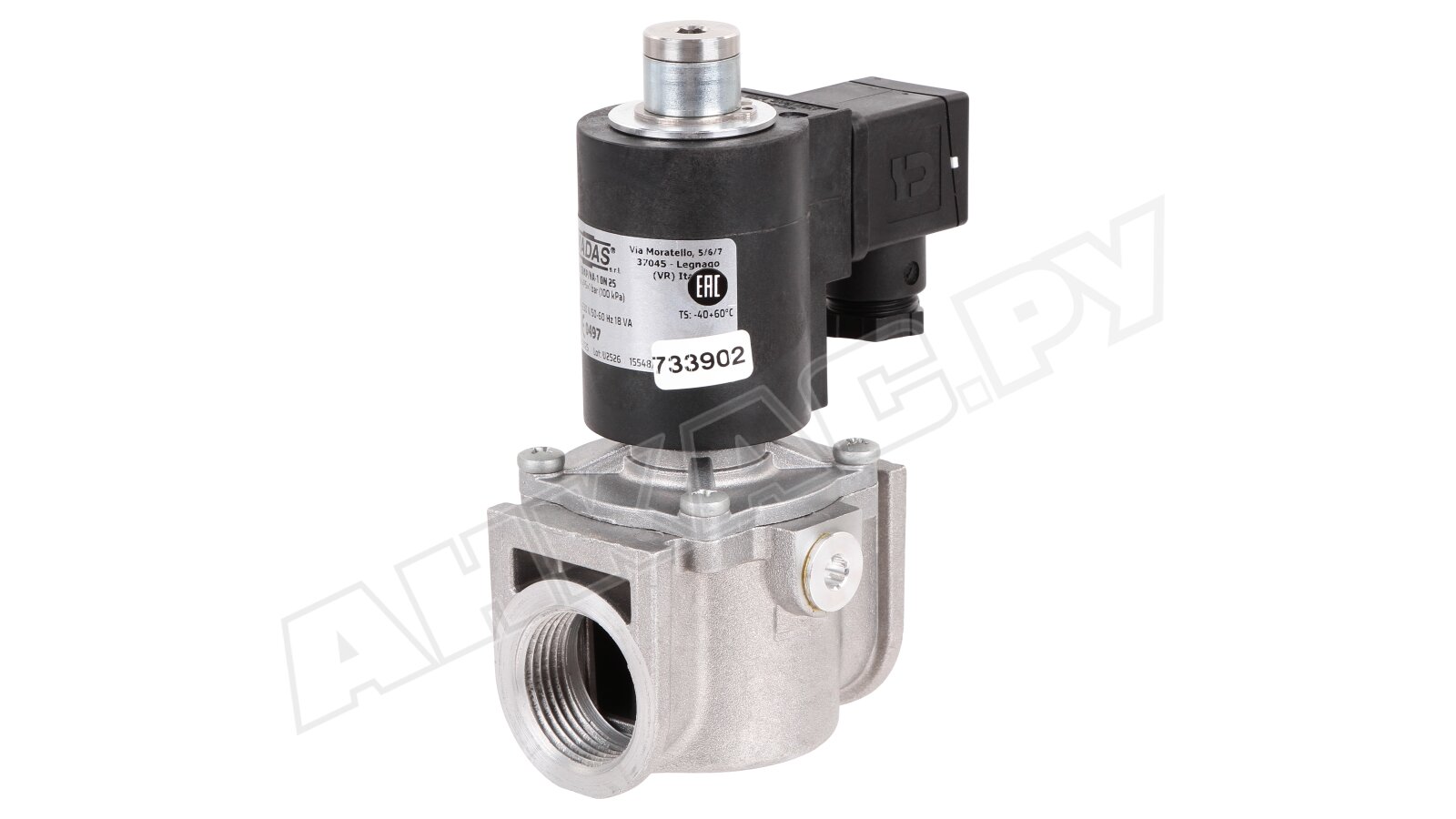

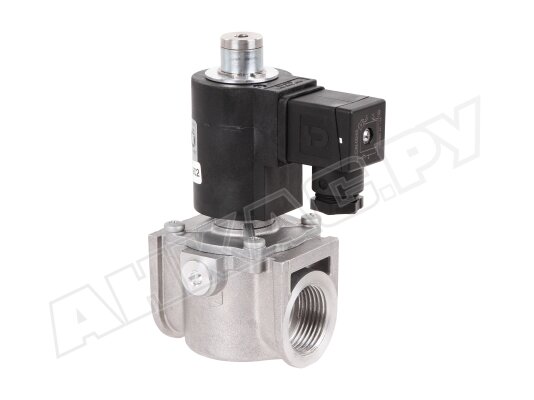

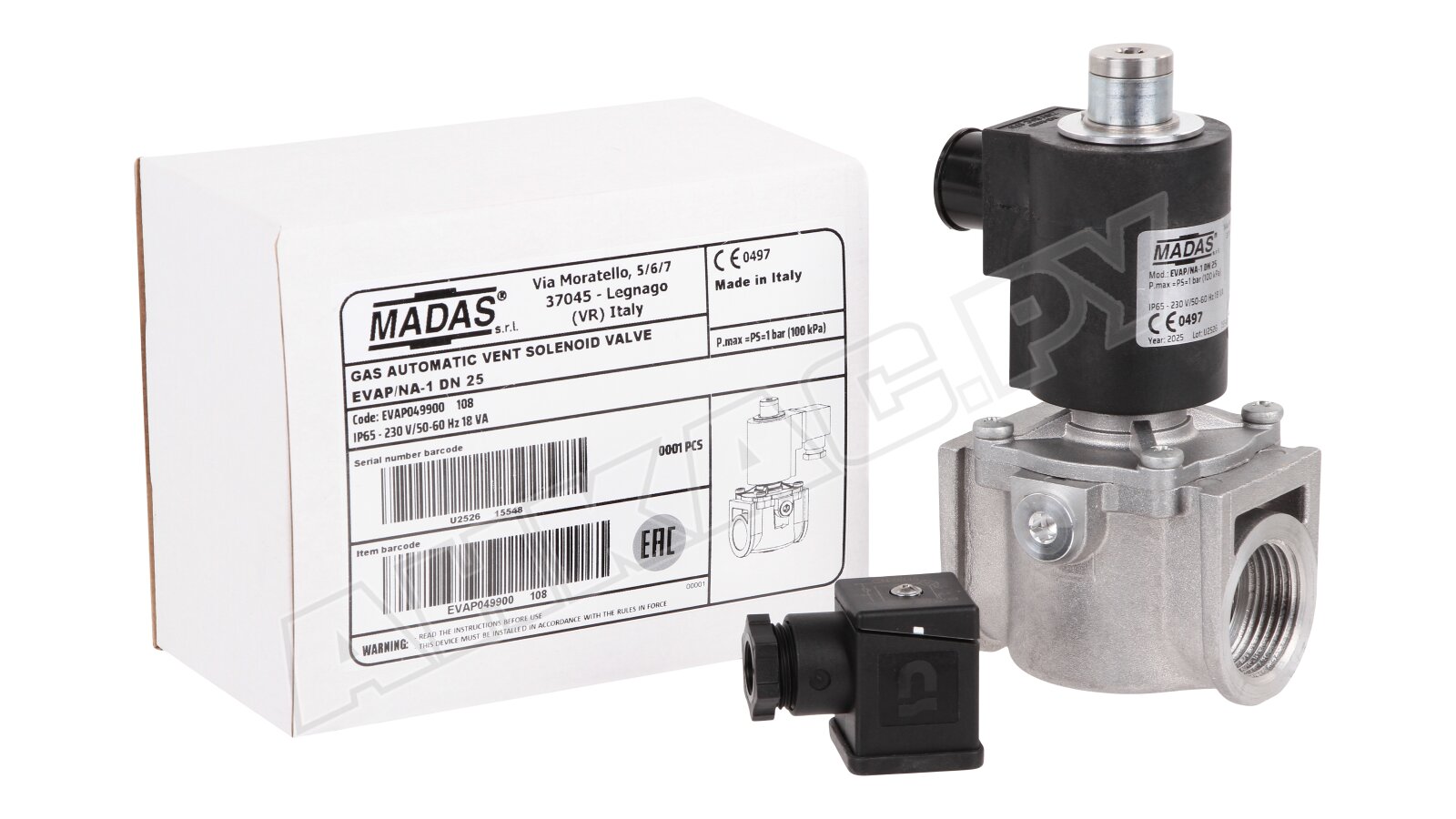

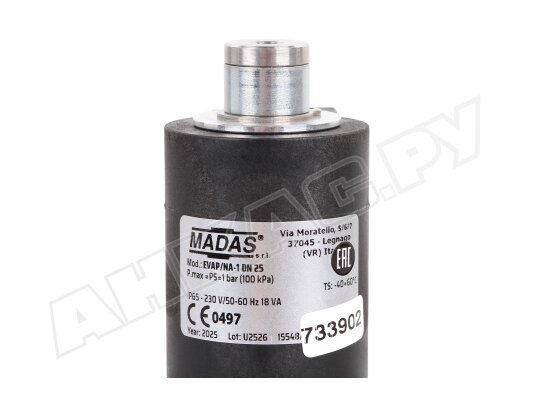

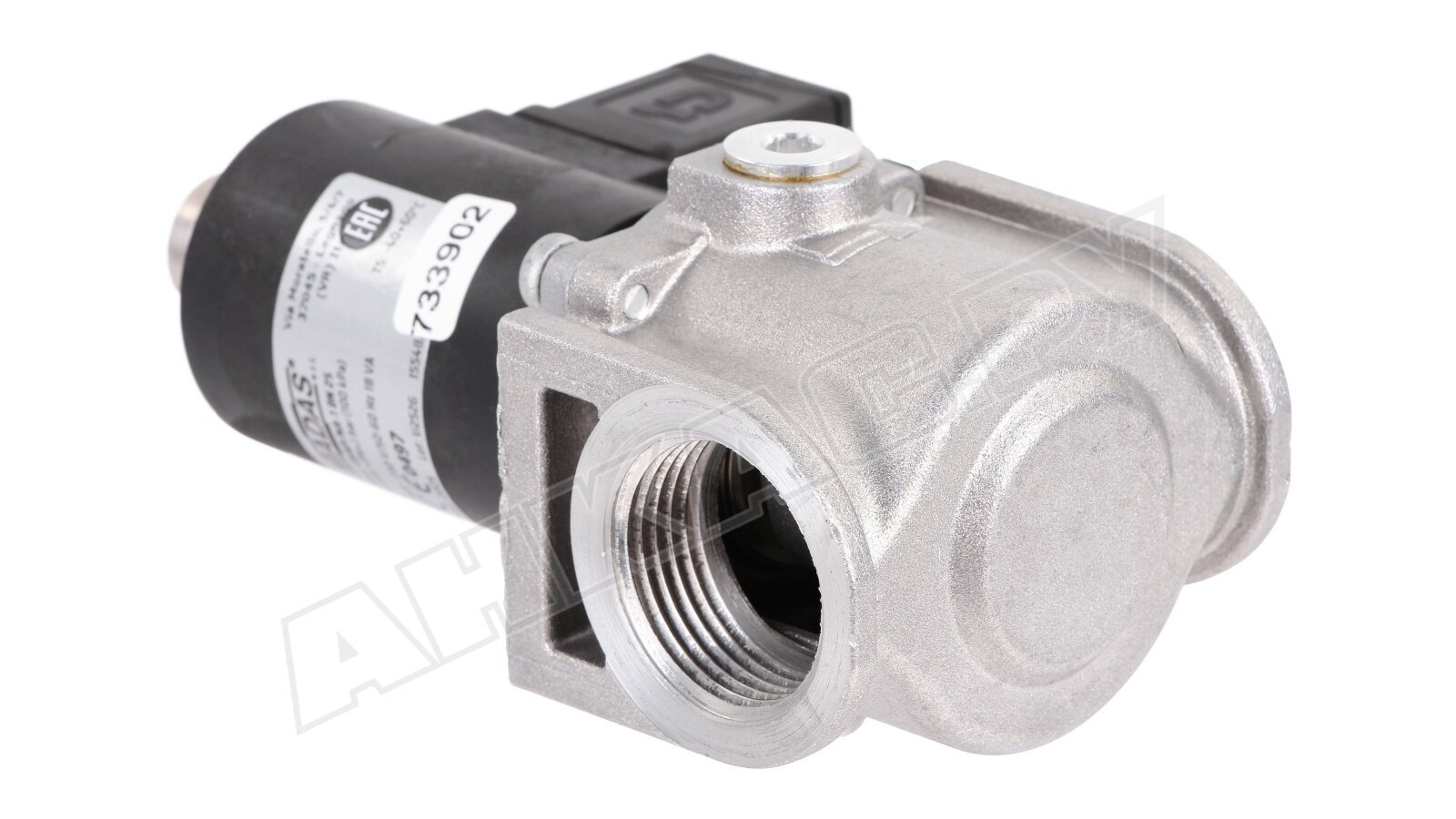

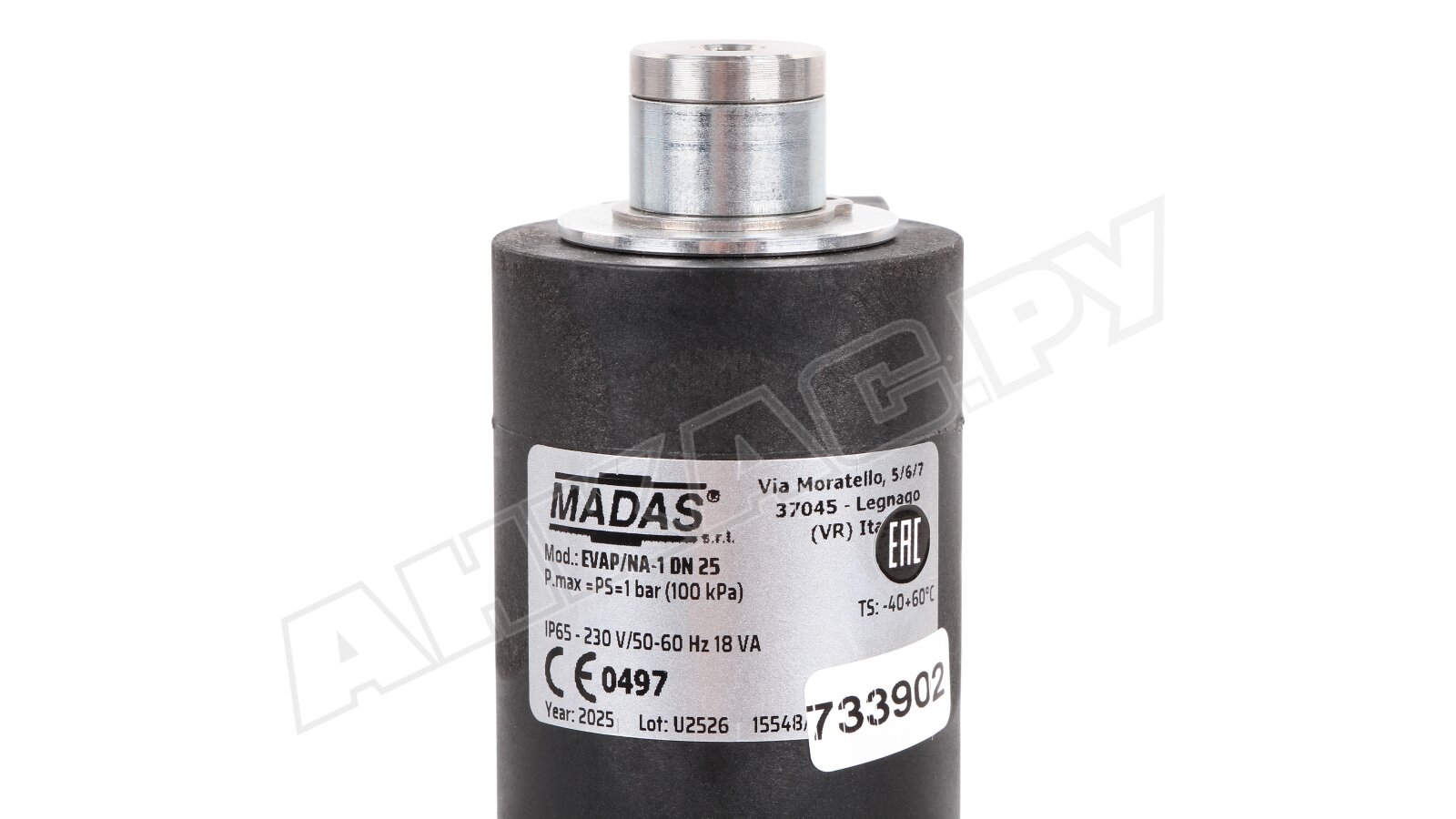

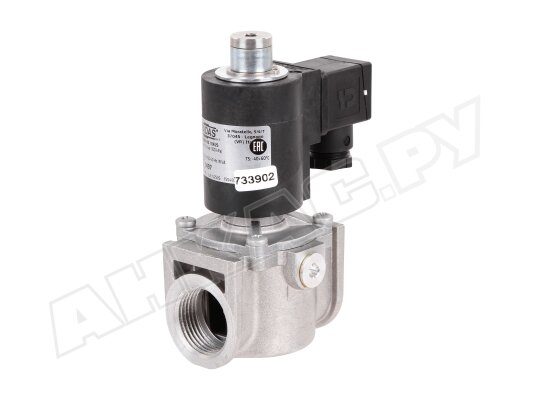

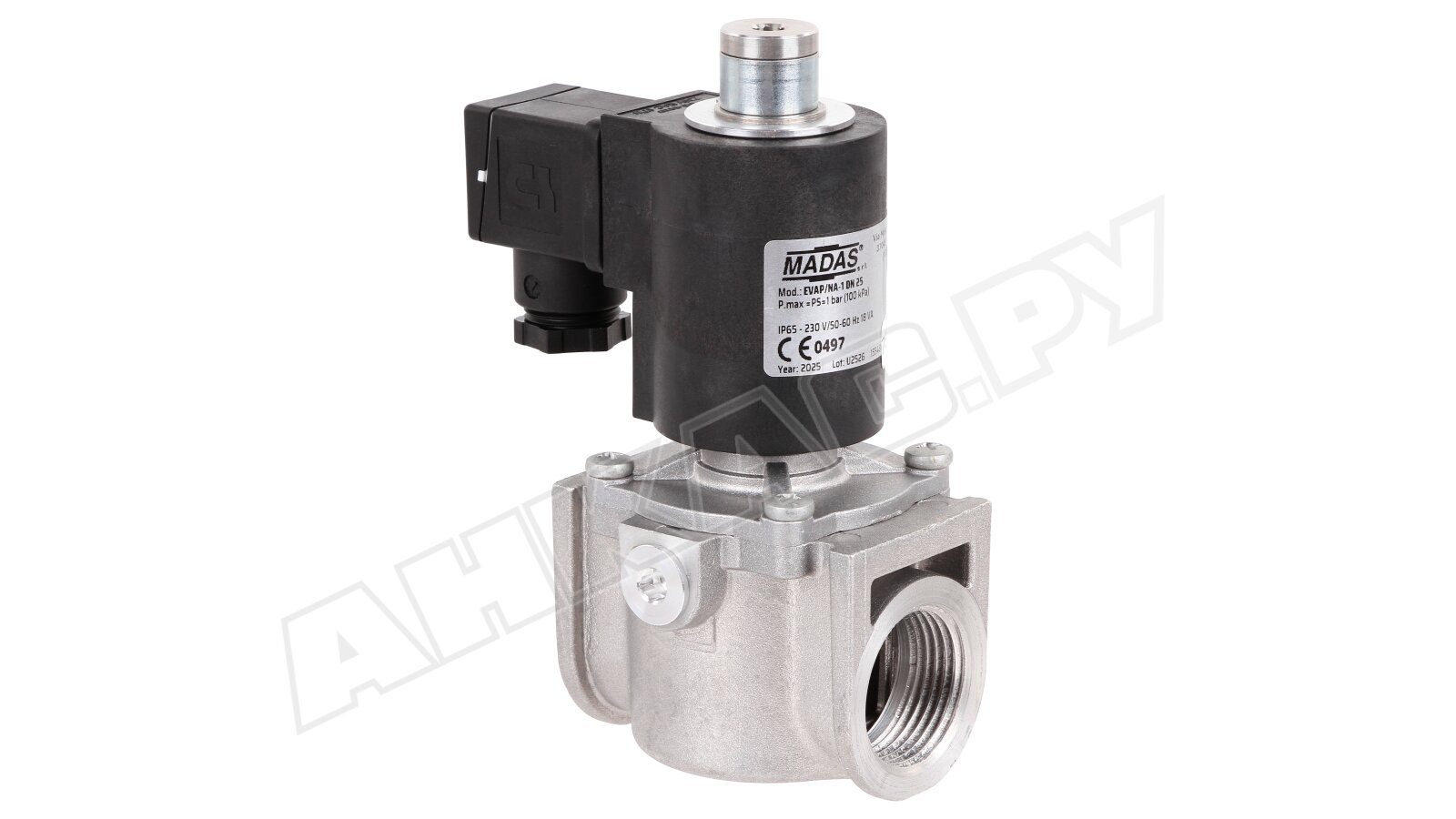

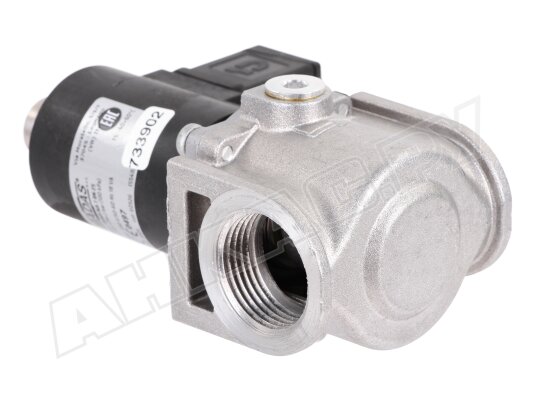

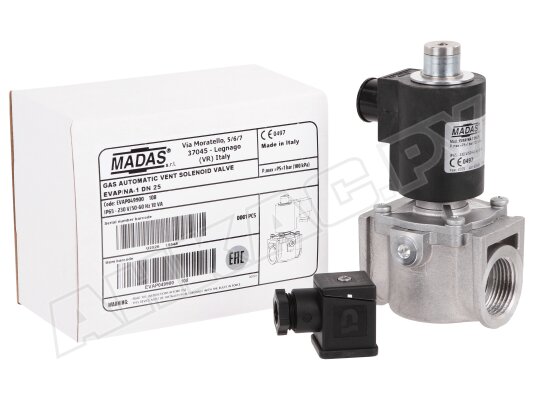

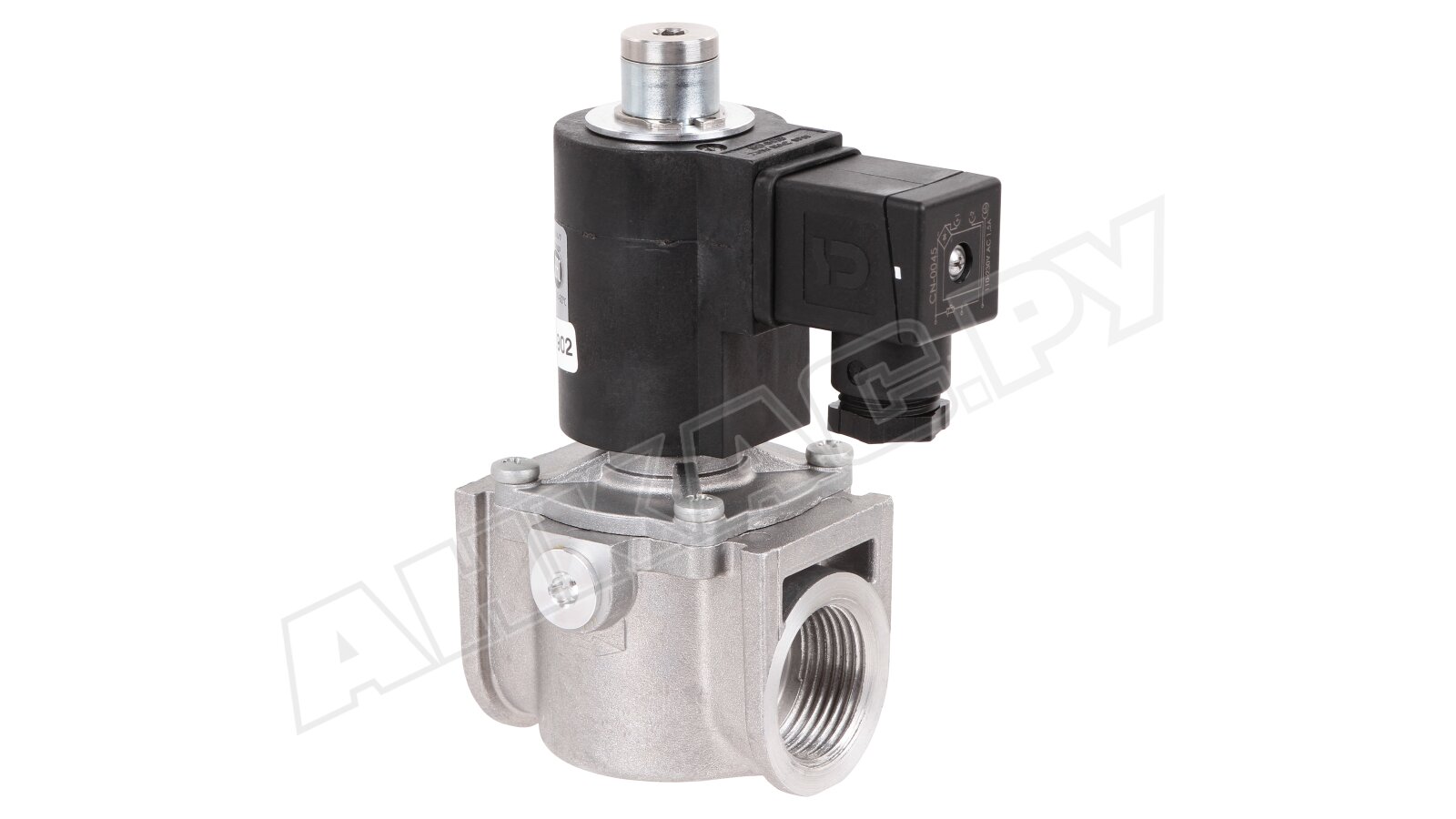

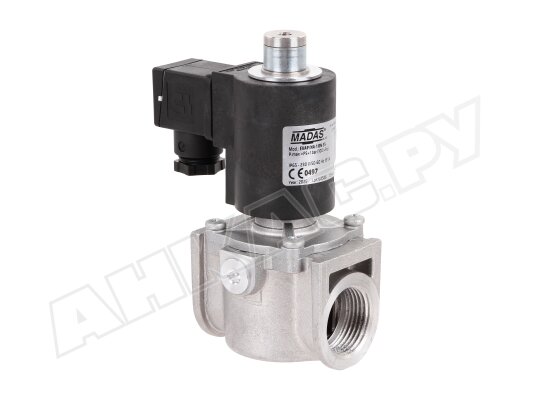

Газовый электромагнитный клапан Madas EVAP/NA-1 DN 25

Газовый электромагнитный клапан Madas EVA04 108 рассчитан на максимальное давление газа 1000 мбар. Используется для автоматизации подачи газа на горелку, безопасной работы котла/ теплогенератора. Характеризуется быстрым срабатыванием, высокой надежностью, стойкостью к износу, низко- и высокотемпературному воздействию.

Особенности и параметры:

• клапан нормально-открытого типа (закрыт при поступлении рабочего напряжения);
• питание от сети 230 В, 50/ 60 Гц;
• герметичность класса А по европейскому стандарту EN 161;
• допустимое давление газа: не выше 1000 мбар;
• быстрозакрывающийся, срабатывание в течение 1 сек.;
• уровень электрозащиты корпуса: IP 65;
• резьба Rp 1" на входе и выходе для интеграции в систему;
• класс изоляции: F (нагревостойкость обмоток +155 °C);
• температура эксплуатации (внешняя среда): -40...+60 °C;
• ресурс службы: 100 тысяч циклов.

Основные элементы конструкции

Компактный коррозиестойкий корпус из алюминиевого литья обеспечивает безопасную работу с газами. Конструктивные элементы произведены из нержавеющей оцинкованной стали, стали марки 430 F, штампованного алюминия и алюминия марки 11S, латуни, NBR-каучука, что обеспечивает стойкость к износу, отсутствие утечек.

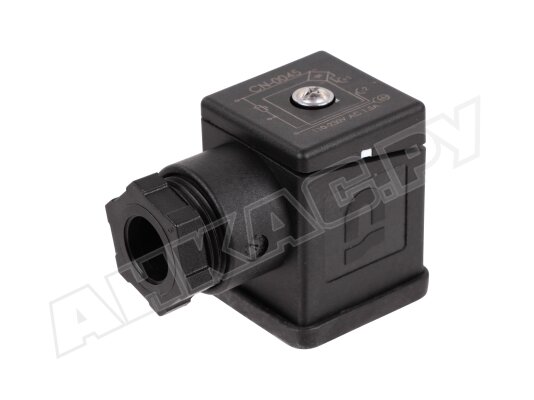

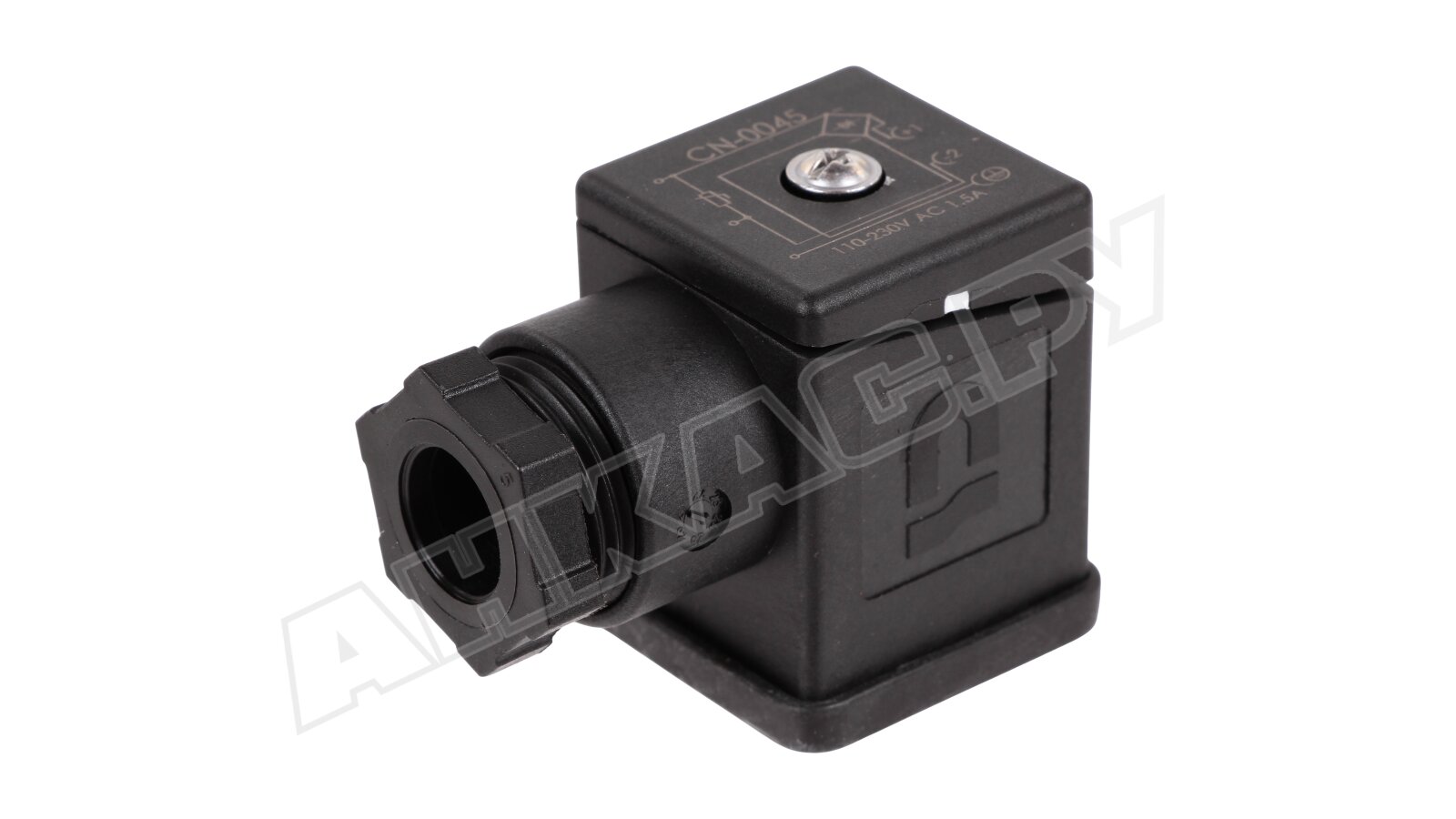

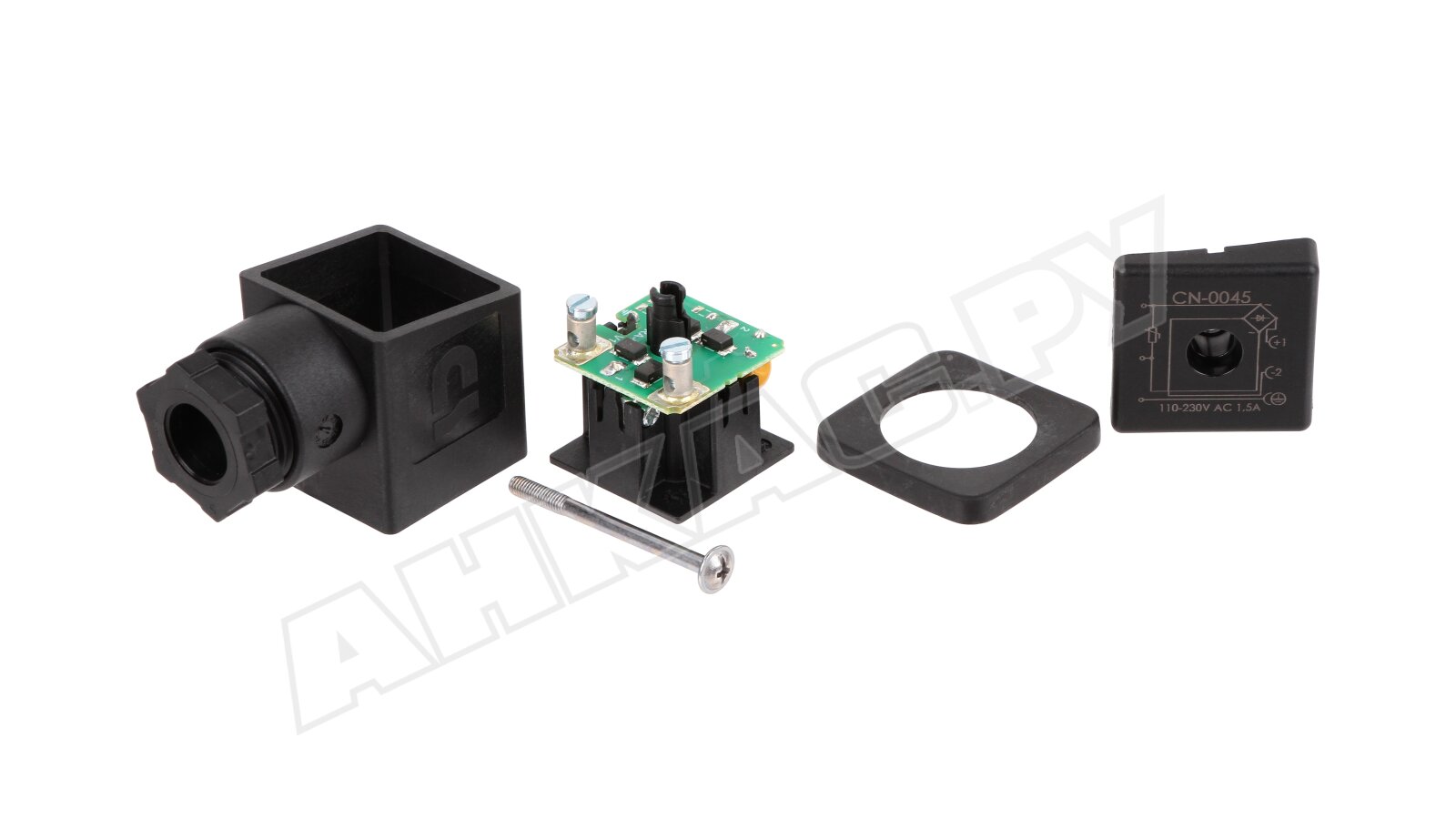

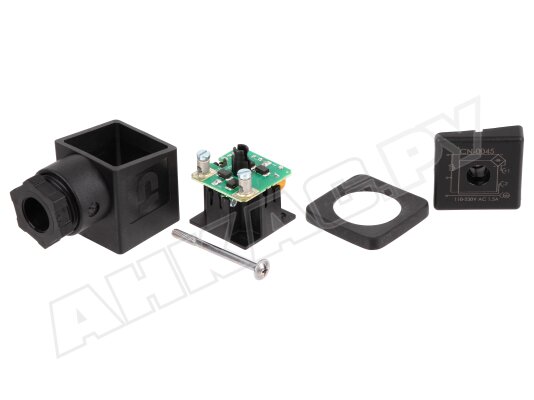

Основные элементы устройства безопасности: электромагнитная катушка, затвор, уплотнение, верхняя крышка, стопорное и уплотнительное кольцо, возвратная пружина, коннектор, крепеж. Герметичная внешняя оболочка предотвращает попадание пыли и влаги внутрь устройства и расширяет возможности размещения (например, в запыленных помещениях или на улице).

Монтаж в систему

Газовый электромагнитный клапан Madas EVA может устанавливаться в горизонтальном или вертикальном положении, кроме вниз катушкой. При монтаже необходимо направить стрелку на корпусе в сторону горелки.

Важно! Размещение клапана допустимо в местах, где внешняя среда не способна вызвать окисление металлических частей и разрушение уплотнений.

Применение

Запорный электромагнитный клапан применяется в газовом оборудовании, сжигающем природный газ по ГОСТ 5542-87. Отвечает за безопасную работу топочной установки, своевременное перекрытие газа, предотвращает утечки. Востребован для оснащения промышленных котлов, теплогенераторов, водонагревателей.

Преимущества:

• быстрая и надежная герметизация потока (класс А);
• высокий уровень пылевлагозащиты;
• компактные габариты для установки в узких пространствах;
• конструкция для всепогодного использования;
• значительный эксплуатационный ресурс;
• монтаж на горизонтальные и вертикальные трубопроводы.

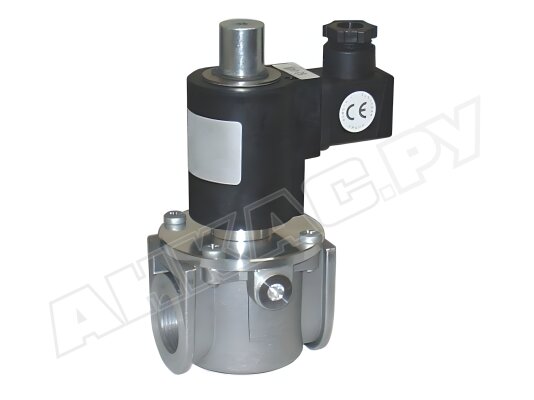

Линейка Madas EVА

Купить газовые электромагнитные клапаны Madas EVA можно для установок с максимальным давлением газа 360/ 500/ 1000/ 3000/ 6000 мбар. В линейку входят модели с питанием от сети 12В, 24В, 230В, резьбовыми и фланцевыми соединениями DN 15-50.
