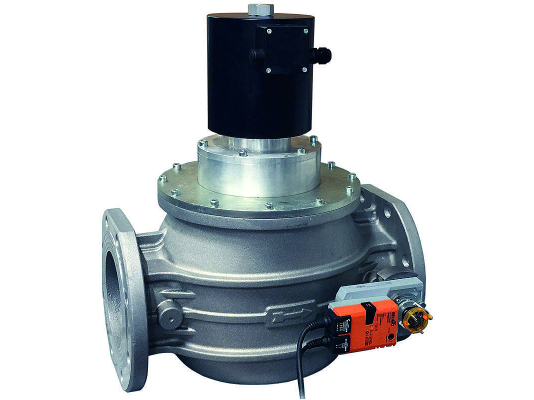

Газовый электромагнитный клапан Madas EVCA120066 108

Газовый электромагнитный клапан Madas EVCA120066 108 соответствует классу «А» герметичности по стандарту EN 161. Служит для автоматизации и регулирования потока при эксплуатации промышленного газового оборудования. Входит в линейку «Компакт». Рассчитан на давление в магистрали до 1 бар.

Особенности клапана Madas EVCA

Клапан Madas серии EVCA является нормально-закрытым автоматическим устройством в компактном исполнении. За счет уменьшенных габаритов корпуса легко интегрируется в систему. Быстро (в течение 1 сек.) и герметично перекрывает поток при отключении электропитания. Открывается при поступлении напряжения 230 В, -10%, +10% на э/м катушку.

Виды газа

Клапан подходит для работы с природным, сжиженным газом, воздухом (сухие неагрессивные газы по госстандарту 5542-87).

Основные данные:

• класс А герметичности по нормам EN 161;
• максимально допустимое давление газа: 1000 мбар;
• монтаж в систему на фланцы DN 150;
• уровень защиты электрических контактов: IP 54;
• нагревостойкость изоляции: класс F (допустимая t +155° С);
• варианты размещения: горизонтальное (катушка сверху) или вертикальное;
• ресурс эксплуатации: не менее 10 лет;
• 2 года обслуживания по гарантии;
• рабочие температуры (внешняя среда): -10...+60 °C.

Конструкция и комплектация

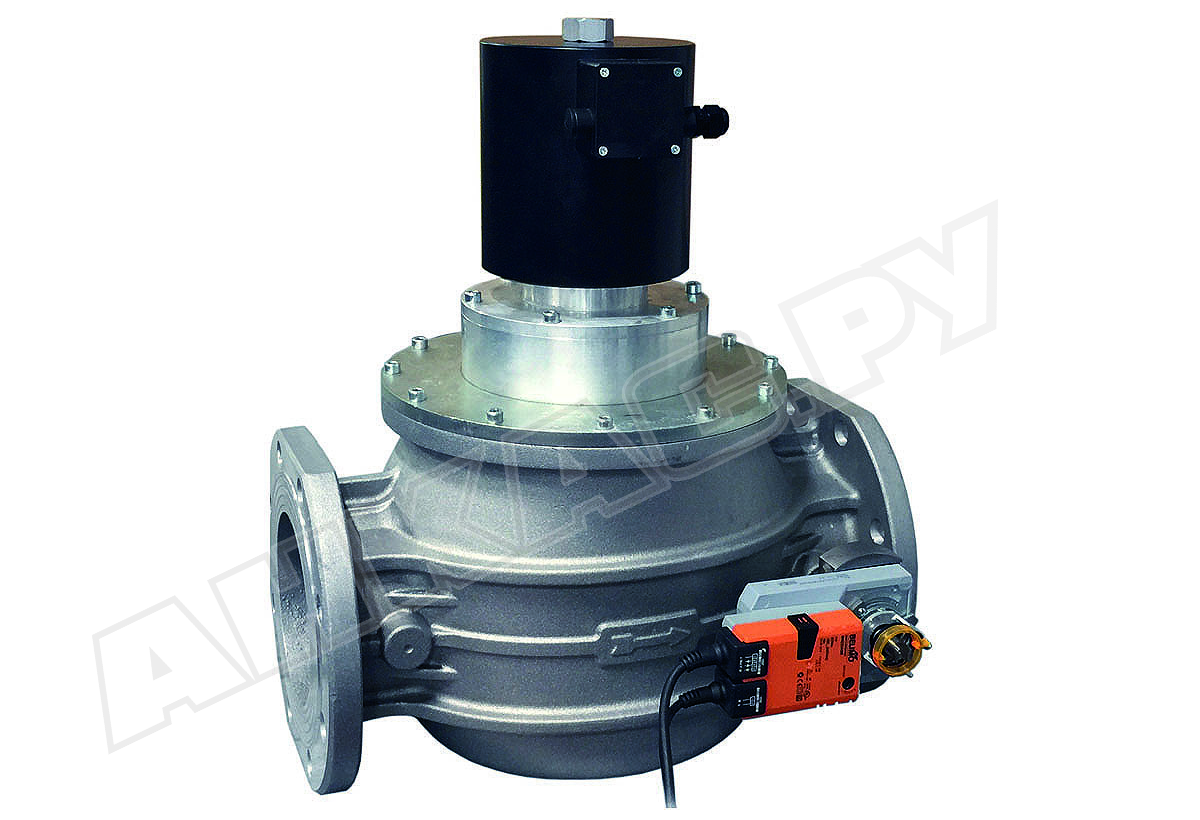

Madas EVCA120066 оснащен газовой заслонкой с электроприводом Belimo SM230ASR-TP для регулирования расхода газа на горелку. Привод открывает-закрывает заслонку под управлением системы автоматики. Может устанавливаться слева или справа от клапана.

Конструкцией предусмотрена возможность монтажа индикатора положения для дистанционного контроля за закрытием клапана.

Газовый клапан собран в алюминиевом коррозиестойком корпусе, оснащен нержавеющими деталями и газонепроницаемыми уплотнениями. Может устанавливаться в помещениях зоны 2 взрывоопасности. Не подготовлен для применения в условиях агрессивной внешней среды, способной вызвать разрушение прокладочного материала и элементов конструкции.

Газовый клапан комплектуется энергосберегающим контуром, активируемым в течение 30-40 секунд после подачи напряжения на электромагнитную катушку, что обеспечивает экономичный расход электроэнергии.

Монтаж устройства

Газовый клапан Madas EVCA подходит для горизонтального (катушкой вверх) и вертикального размещения в системе. Монтаж выполняется с учетом стрелки, указывающей направление потока. Крепление осуществляется на фланцы.

Область использования и функционал

Madas EVCA120066 применяется для сборки систем автоматического управления и регулирования подачи газа на промышленные горелки котельного и технологического оборудования. Выполняет запорно-регулирующую функцию и функцию безопасности. Применим для комплектации систем автоматического контроля герметичности газогорелочных устройств.

Преимущества:

• мгновенное, герметичное перекрытие газопровода;
• электрический регулятор расхода газа;
• энергосберегающий контур;
• компактное исполнение;
• место для установки индикатора положения.

В серию Madas EVCA входят газовые электромагнитные клапаны с размерами соединений DN65- DN150.
