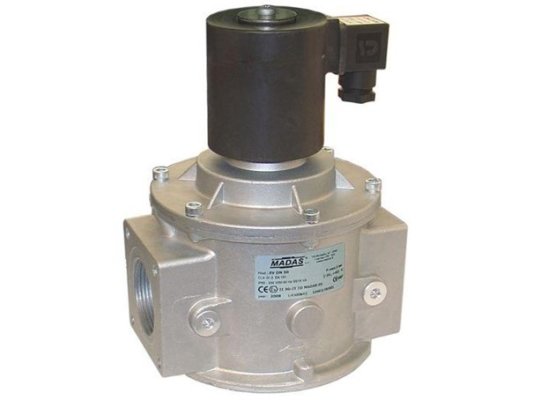

Газовый электромагнитный клапан Madas EVP120067 608

Газовый электромагнитный клапан Madas EVP120067 608 выделяется в линейке максимальным входным давлением (6 бар). Подготовлен для установки индикатора положения, упрощающего контроль за закрытием затвора. Служит для оснащения систем автоматического управления газовыми потоками в качестве запорной арматуры и устройства безопасности.

Рабочая среда и применение

Газовый клапан устанавливается в котлы, теплогенераторы, технологические теплопроводы, функционирующие на метане, бытовом, сжиженном газе, азоте, воздухе (сухие газы).

Особенности

• Газовый э/м клапан является нормально-закрытым быстродействующим устройством. В открытом положении находится при поступлении напряжения на э/м катушку (230 В, -15%, +10%), в закрытом – в обесточенном состоянии. Закрывается в течение одной секунды, герметично запирая поток (класс А герметичности по европейскому стандарту EN 161).
• Клапан оснащен литым алюминиевым корпусом с газонепроницаемыми уплотнениями из бутадиен-нитрильного каучука. Подходит для всепогодного применения (диапазон температур -40...+60 °C), высокого давления рабочей среды, интенсивной эксплуатации. За счет использования нержавеющих материалов (алюминия, латуни, стали, нейлона 30%) не подвергается коррозии и износу.
• В состав клапана входит обслуживаемый фильтр, не пропускающий внутрь устройства посторонние примеси и загрязнения, что повышает надежность арматуры.
• Благодаря непроницаемой внешней оболочке класса IP 65 частицы пыли и влаги не влияют на работоспособность запорного устройства, в том числе при работе в пыльных помещениях, направлении на корпус струй с любой стороны.
• Газовый клапан при желании можно доукомплектовать индикатором положения с беспотенциальными контактами (конструкция подготовлена для установки микровыключателя). Индикатор позволит дистанционно контролировать текущее положение затвора.
• Модификации клапанов DN32-DN150 поставляются с энергосберегающим контуром, минимизирующим энергопотребление. Активация контура осуществляется через 30-40 сек. после срабатывания клапана.
• Madas EVP120067 не нуждается в специальном обслуживании внутренних частей, кроме встроенного фильтра, который необходимо регулярно очищать от грязи. Ресурс клапана: 50 тыс. рабочих циклов.

Установка

Электромагнитный газовый клапан монтируется на фланцы DN 150 в горизонтальные и вертикальные трубопроводы с учетом направления стрелки на корпусе. Не допускается переворачивание э/м катушки. Клапан не подходит для размещения в зонах 0 и 1 взрывоопасности и в местах с внешней средой, способной вызвать окисление и повреждение конструктивных элементов. Допускается установка клапана в помещениях зоны 2 взрывоопасности.

Достоинства:

• автоматизация подачи газа в промышленных системах;
• быстрое, герметичное перекрытие газового потока;
• встроенный энергосберегающий контур;
• оснащение обслуживаемым фильтром;
• высокая степень пыле-, влагозащиты корпуса;
• минимальная вероятность отказа (0,000000133 в год);
• возможность установки индикатора положения.

Линейка Madas EVP

Газовые электромагнитные клапаны линейки Madas EVР выпускаются в различных вариантах исполнения: с параметрами питания 12В, 24В, 230В, фланцевыми и резьбовыми соединениями размером DN 15-200, с фильтром/ без фильтра, местом для индикатора положения или без него, для систем с максимальным давлением газа 360/ 1000/ 3000/ 6000 мбар.
