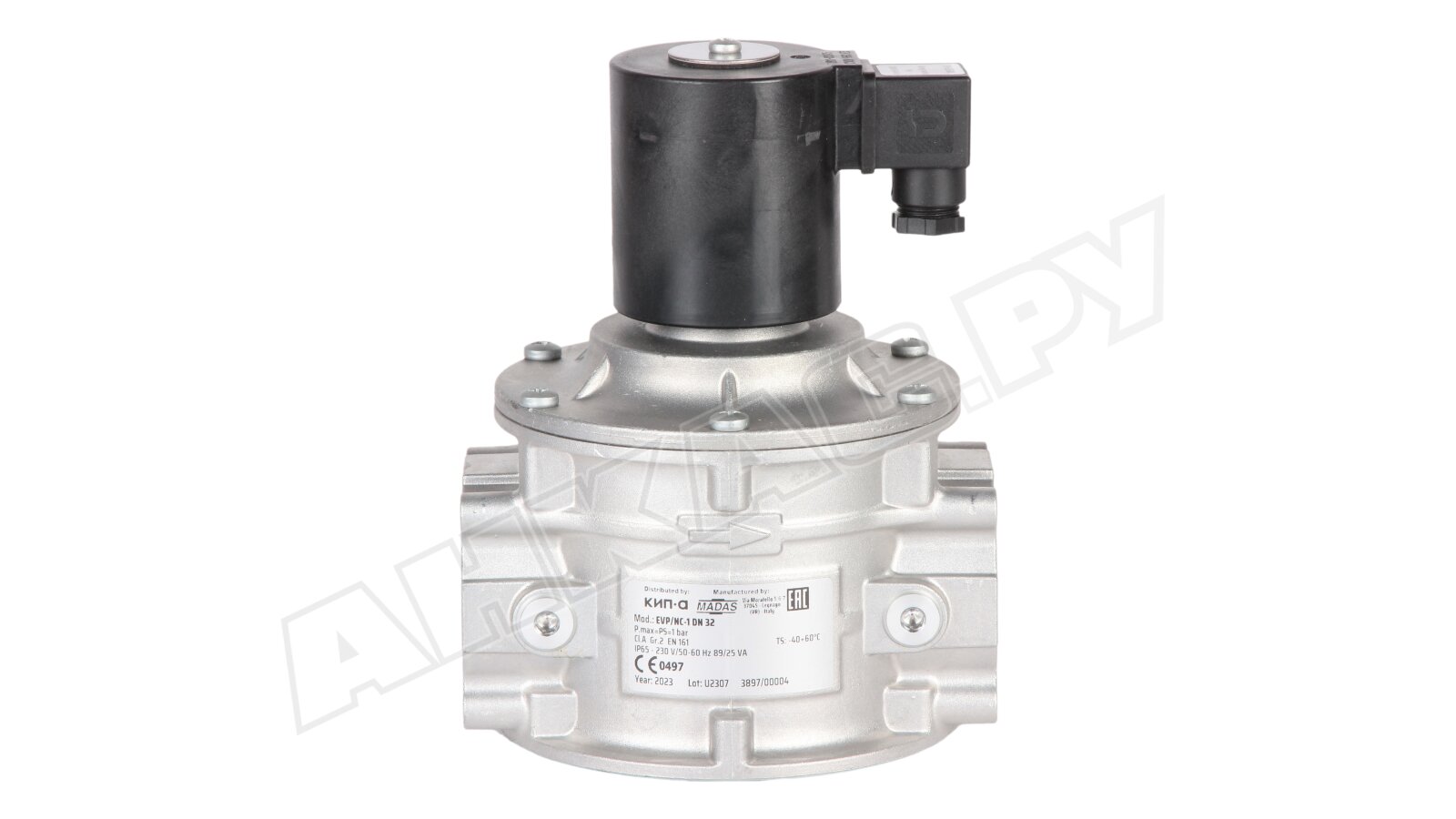

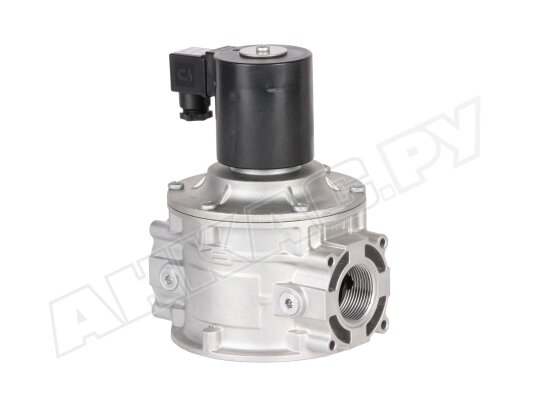

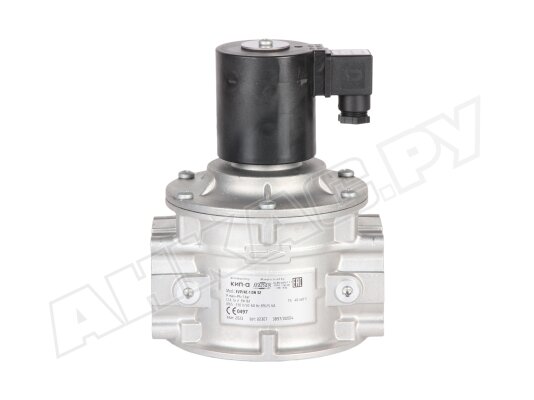

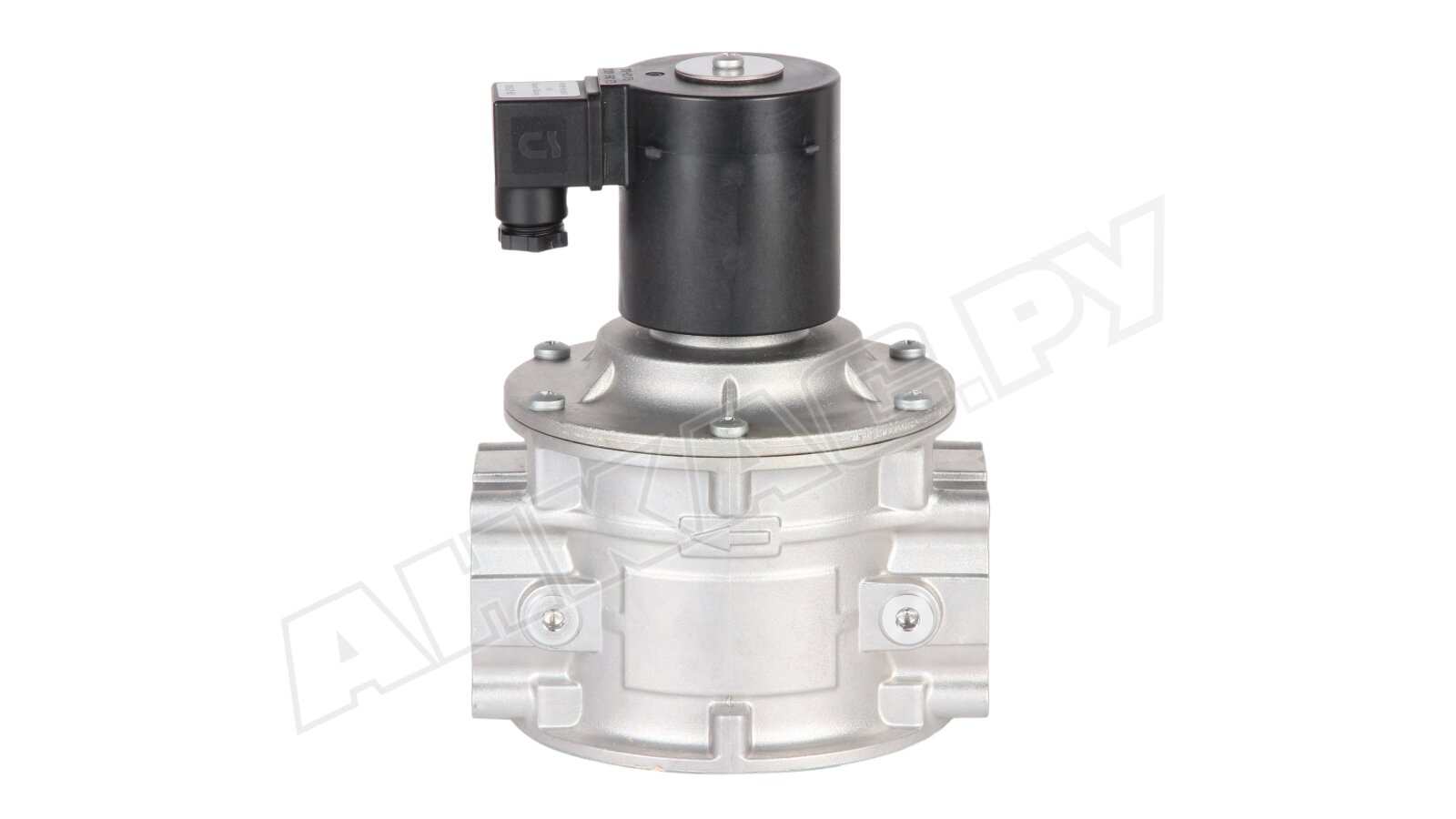

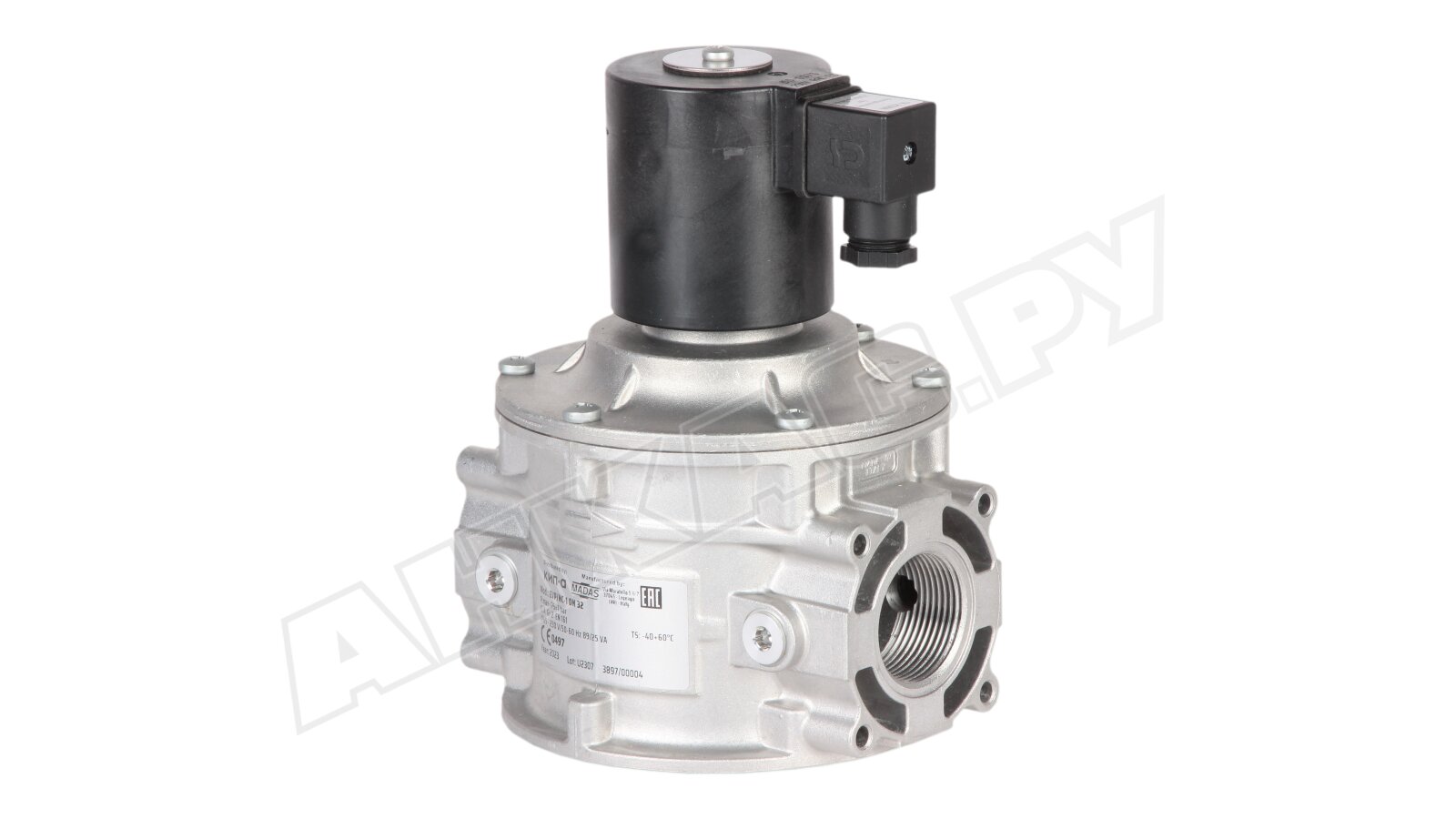

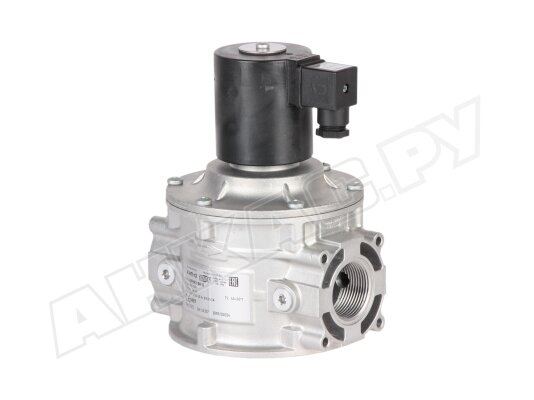

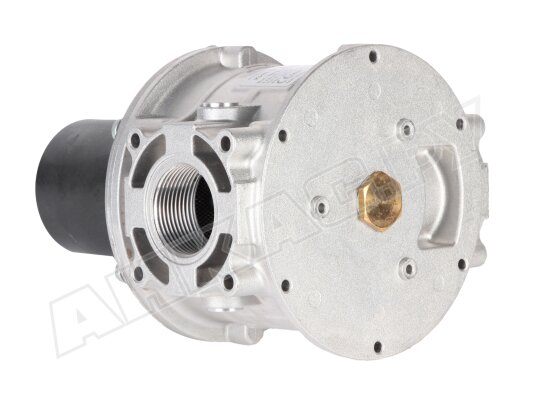

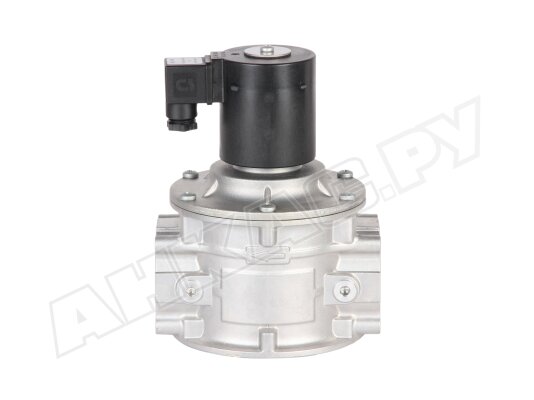

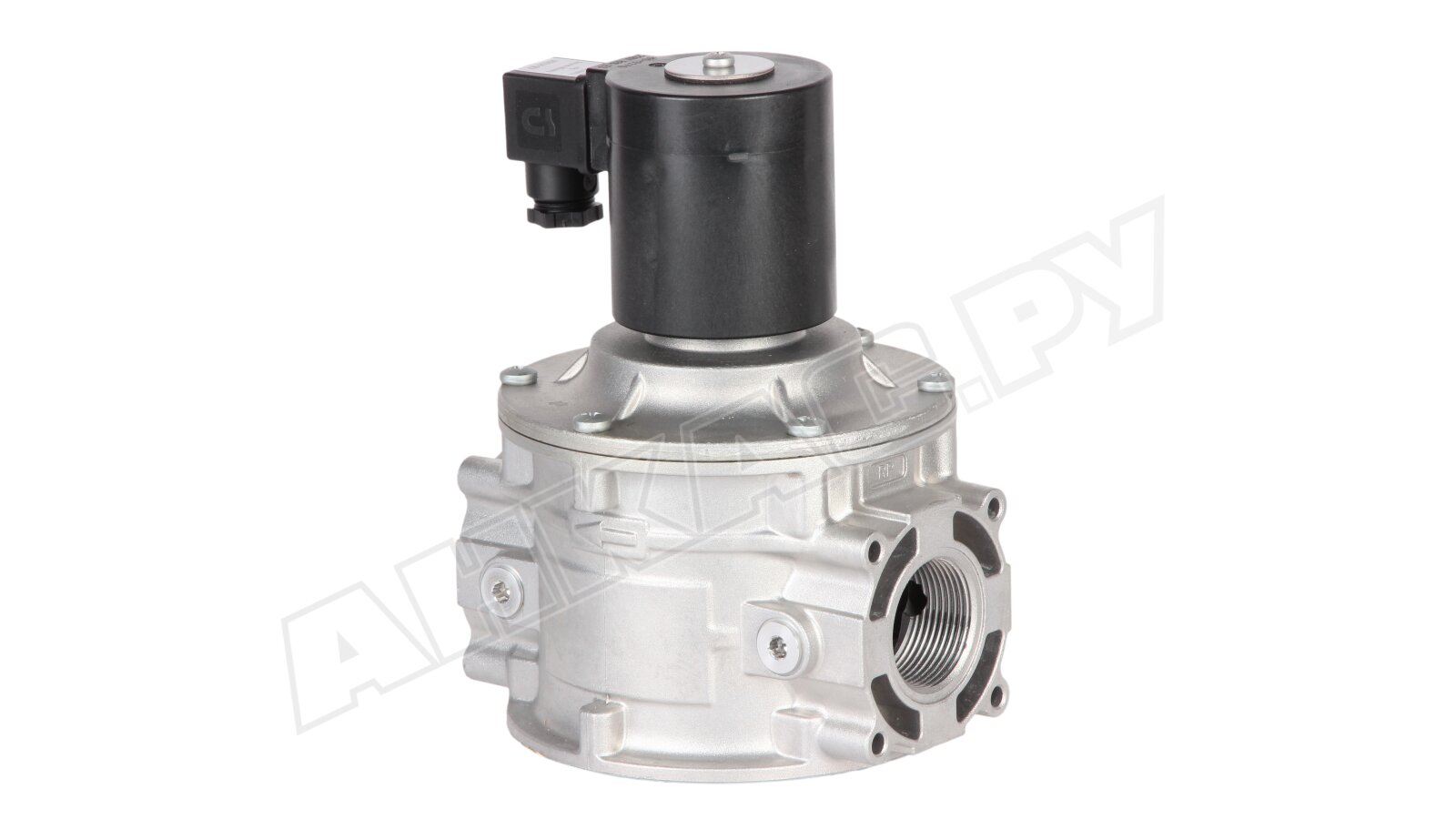

Газовый электромагнитный клапан Madas EVP/NC-1 DN 32
- Предназначен: для газовых горелок
- Максимальное избыточное давление: 1000 мбар
- Соединение на входе: Rp 1 1/4"
- Соединение на выходе: Rp 1 1/4"
- Электропитание: 220 В
- Рабочая температура окр. среды: от -40 до 60 °C
- 3.62 кг
- 16x16x21 см
Описание товара
Газовый электромагнитный клапан Madas EVPC050066 108 – версия «компакт» с местом для установки индикатора положения. Входит в линейку быстродействующих нормально-закрытых автоматических устройств для управления подачей газа на промышленную горелку. За счет оснащения энергосберегающим контуром отличается экономичным потреблением энергии.
Рабочая среда: метан, бытовой газ, сжиженный нефтяной газ, азот, воздух (сухие неагрессивные газы). Возможна поставка модификации для работы с биогазом при замене уплотнений (указывать при заказе).
Основные характеристики модели:
- напряжение электропитания: 230 В, допустимое отклонение -15%, +10%;
- быстрое закрытие и открытие, время срабатывания < 1 сек.;
- герметичная конструкция класса «А» по европейскому стандарту EN 161;
- уровень защиты электрических компонентов от пыли и влаги: IP 65;
- резьбовой способ соединения, входное и выходное отверстия Rp 1 1/4";
- максимальное давление газа: 1000 мбар;
- установка на горизонтальные, вертикальные газопроводы (катушкой вверх);
- температуры эксплуатации (окружающая среда): -40...+60 °C;
- не менее 10 лет службы (100 тыс. рабочих циклов);
- 2-летняя гарантия завода.
Подробнее о газовом клапане

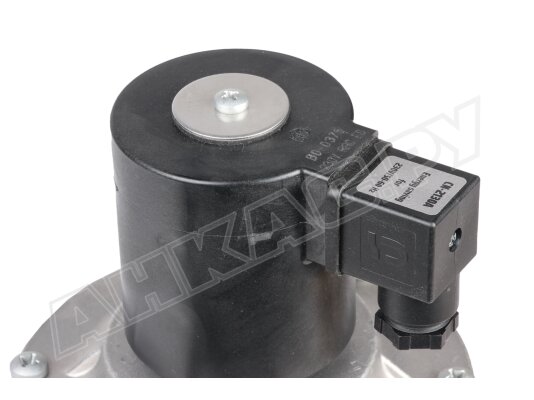

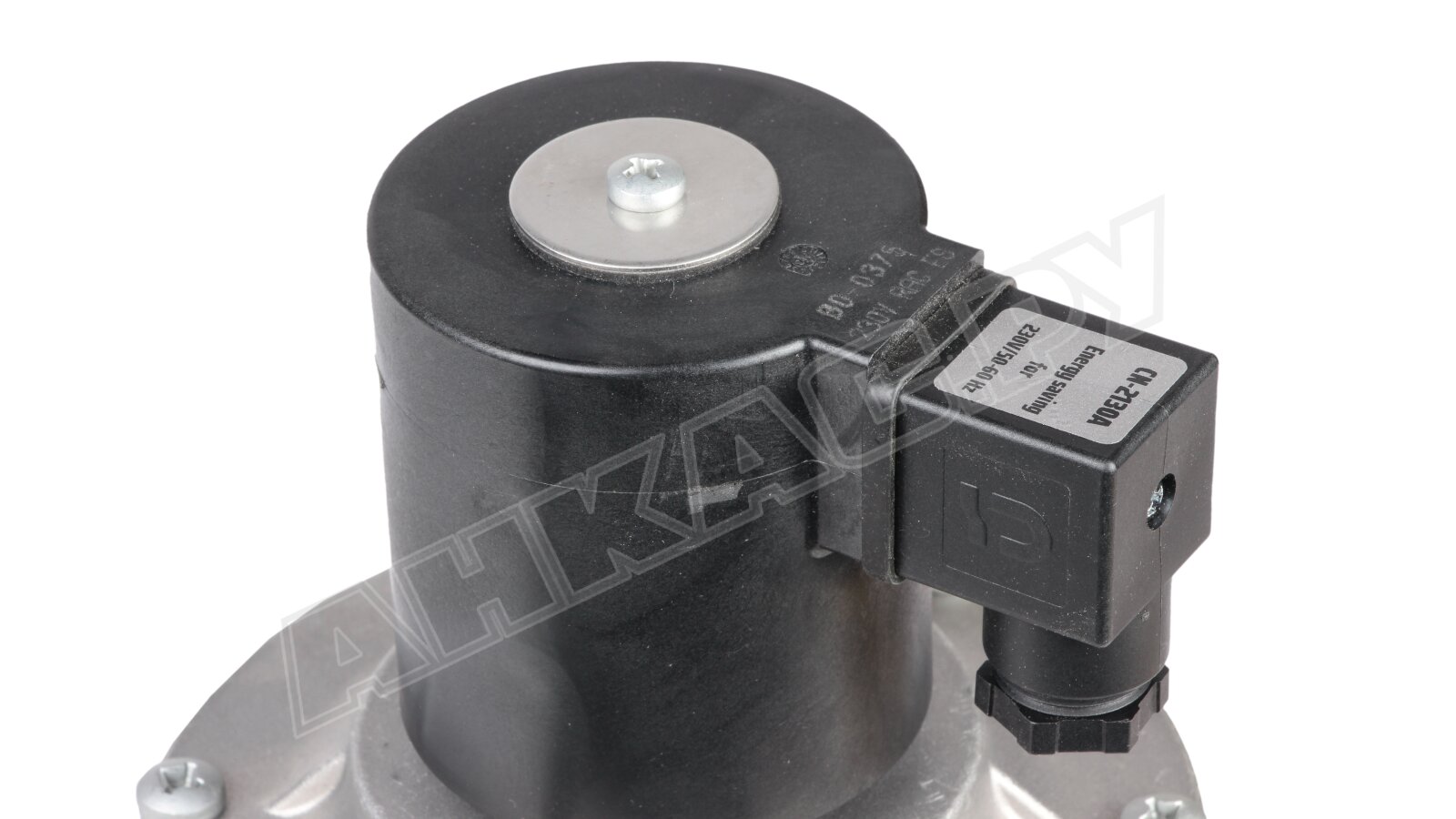

EVPC050066 108 открыт при подаче напряжения на катушку. При обесточивании мгновенно закрывается, надежно перекрывая поток. За счет газонепроницаемых уплотнений из NBR-каучука исключены утечки газа.
Клапан собран в малогабаритном корпусе, что упрощает монтаж в систему. Произведен из коррозиестойких материалов (нержавеющая сталь, латунь, алюминий), что в сочетании с высоким уровнем электрозащиты позволяет эксплуатировать его в условиях улицы. При размещении на открытом воздухе необходимо установить клапан под защитным козырьком, исключающим попадание атмосферных осадков на корпус, и вероятность повреждения (окисления) материалов конструкции.

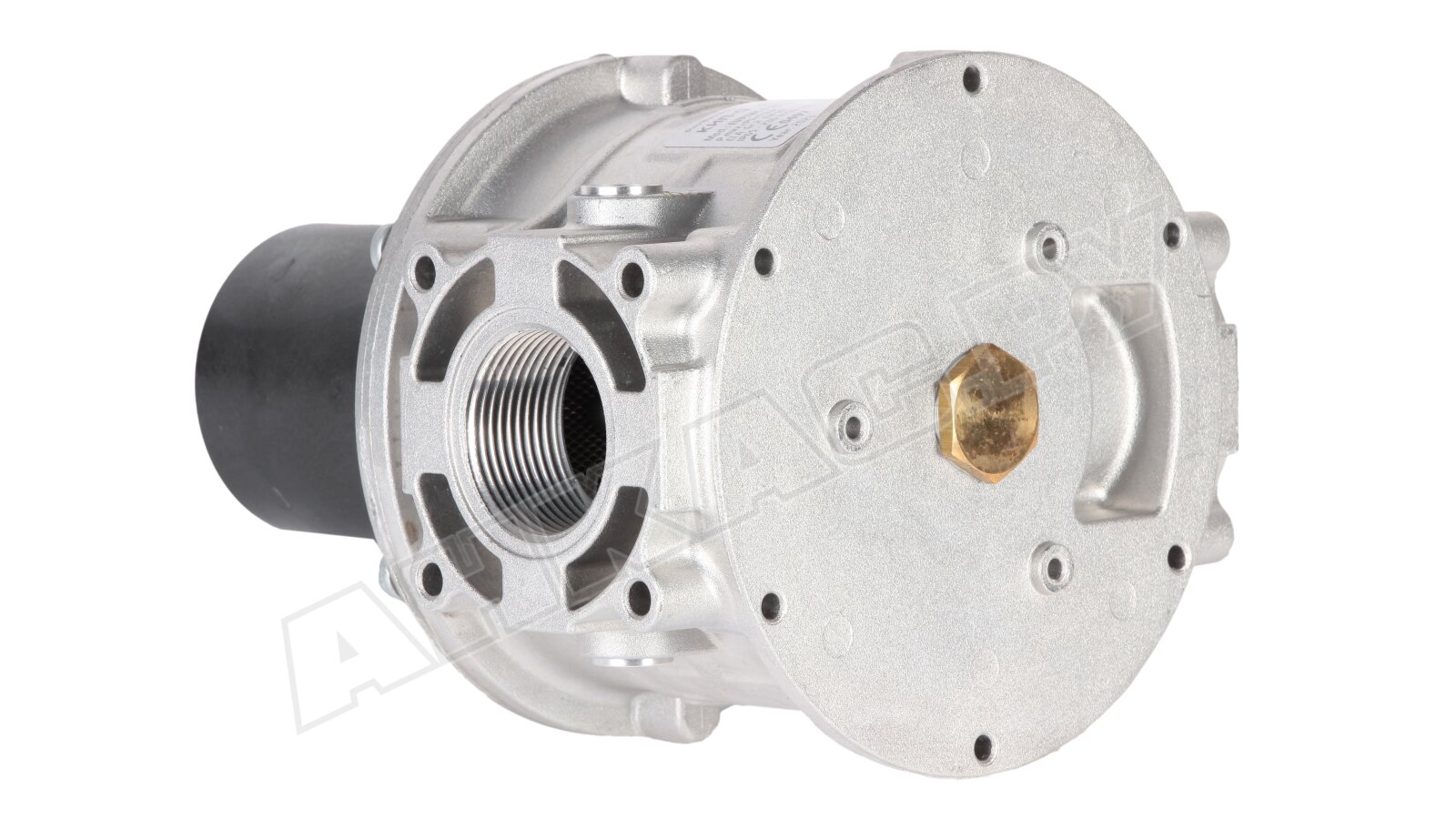

На корпусе предусмотрено место для установки указателя положения, который сигнализирует о закрытии клапана. Микровыключатель стабильно работает при температурах до -20 °C. Дополнительно производитель рекомендует разместить перед клапаном фильтр.
Электромагнитный газовый клапан оснащен энергосберегающим контуром, что снижает потребление электроэнергии.
При монтаже газового клапана следует учесть:
- не допускается размещать клапан в местах с агрессивной окружающей средой;

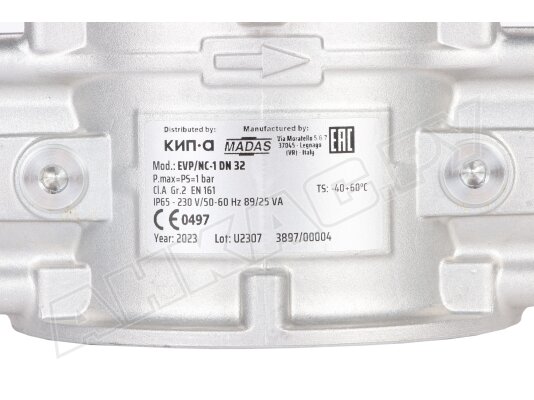

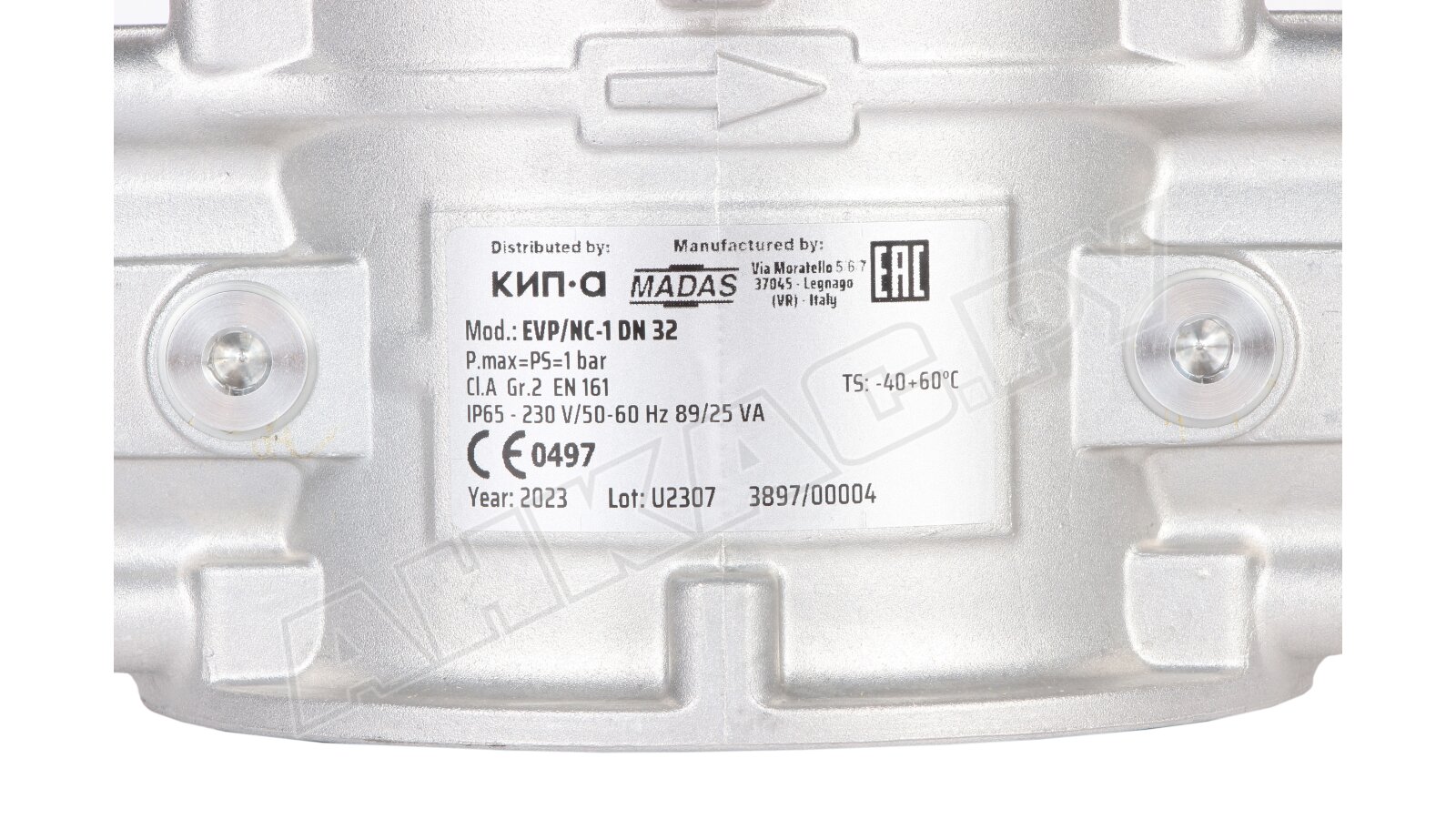

- стрелка на корпусе должна совпадать с ходом потока;
- запрещено превышать максимальное давление газа;
- электромагнитная катушка не должна находиться в перевернутом положении;
- эксплуатация клапана возможна в зонах 2 взрывоопасности по классификации взрывоопасных зон (устройство не готово к установке в зоны 0 и 1 взрывоопасности).
У нас можно купить газовые электромагнитные клапаны EVP/NC с соединениями DN15-150 (резьбовые, фланцевые), рабочим напряжением 230В, 12В, 24В, с фильтром/ без фильтра, для газовых установок с давлением рабочей среды до 6000 мбар.
Основные характеристики
* Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
