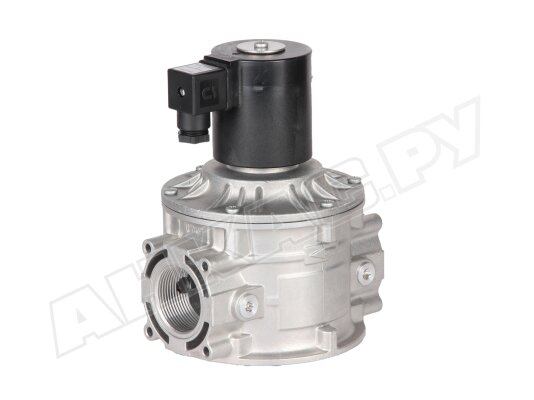

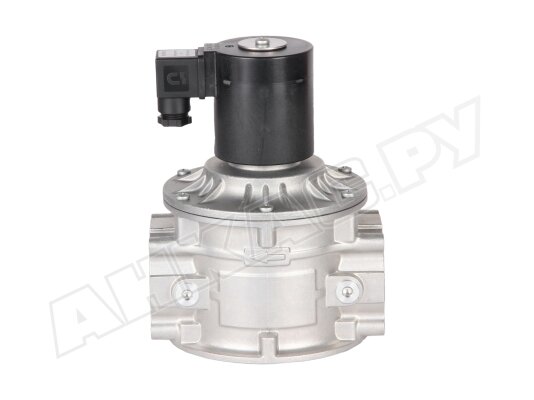

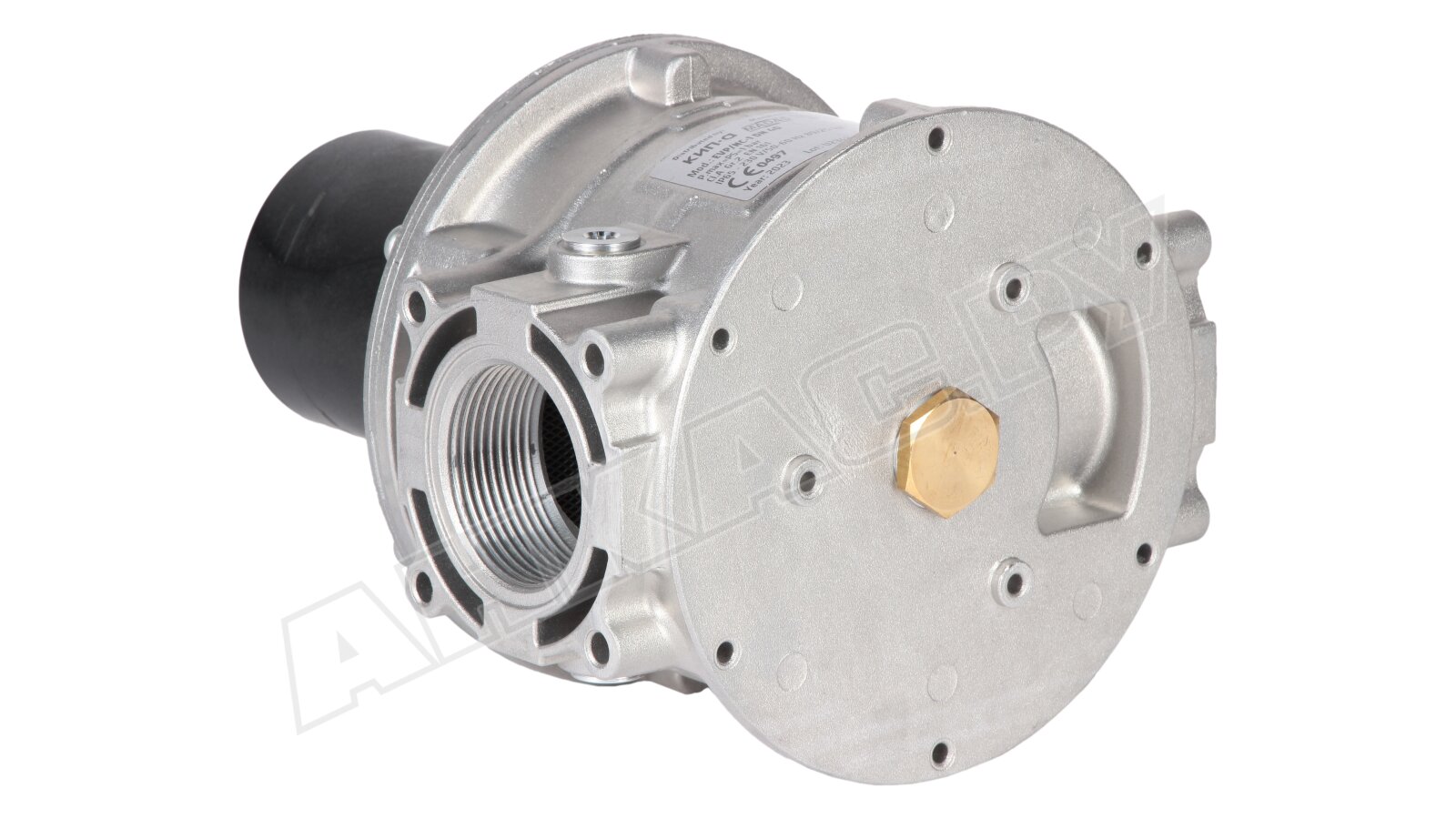

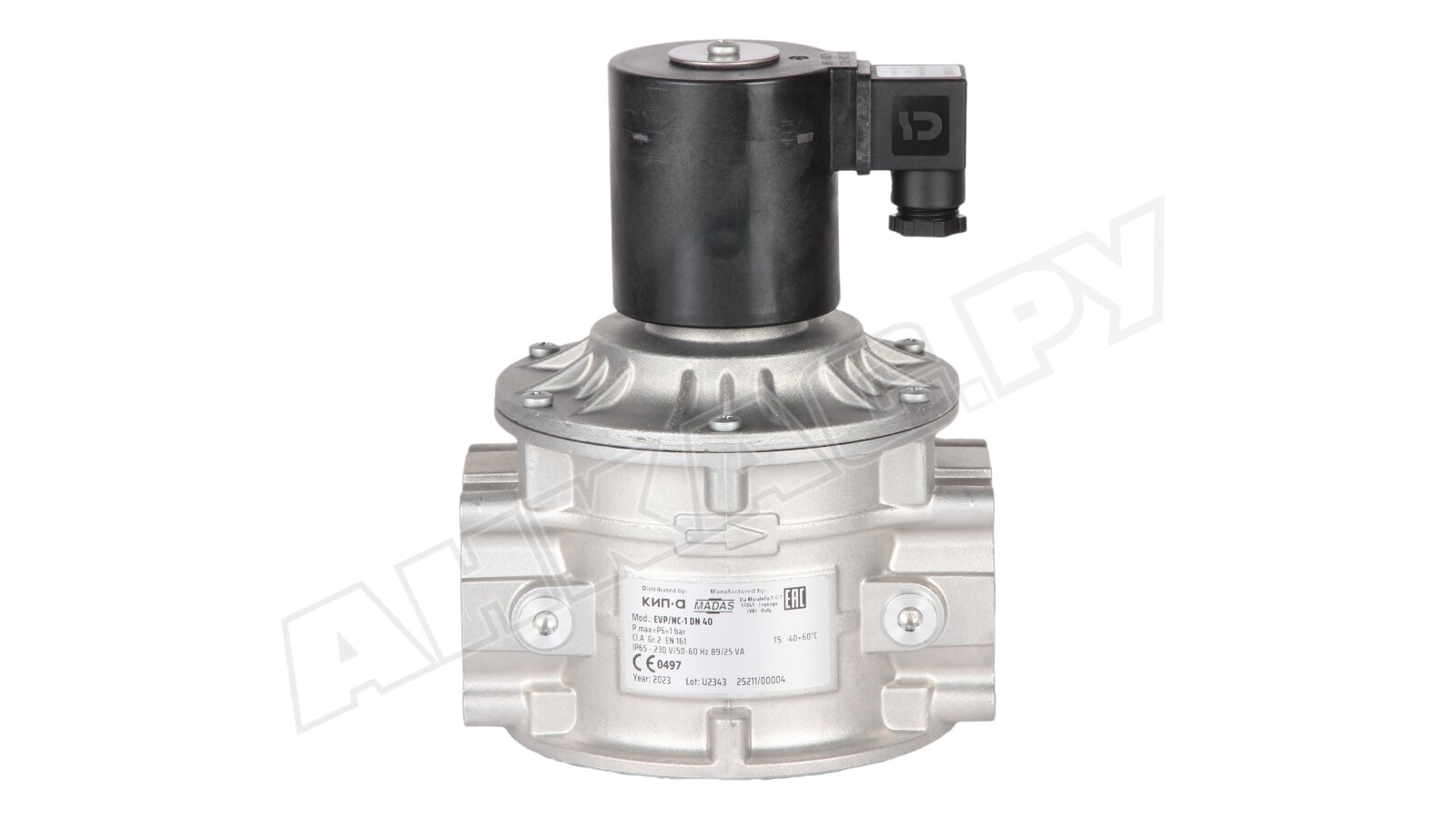

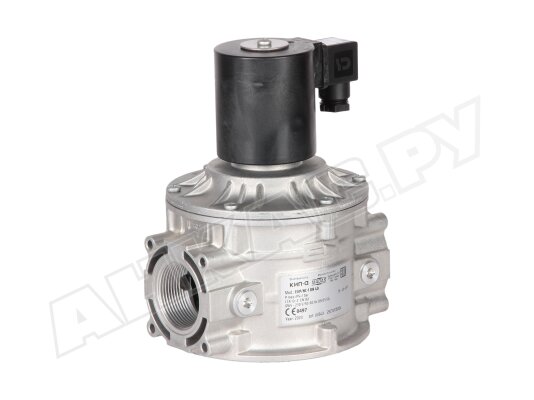

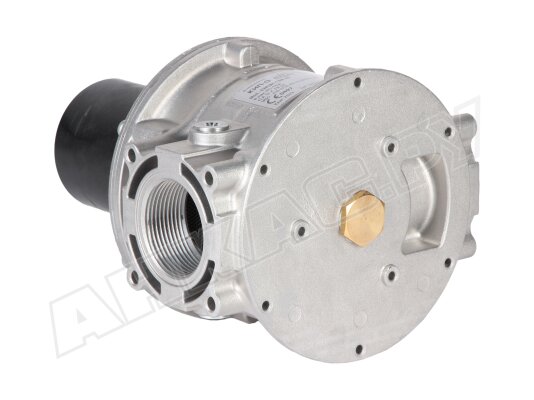

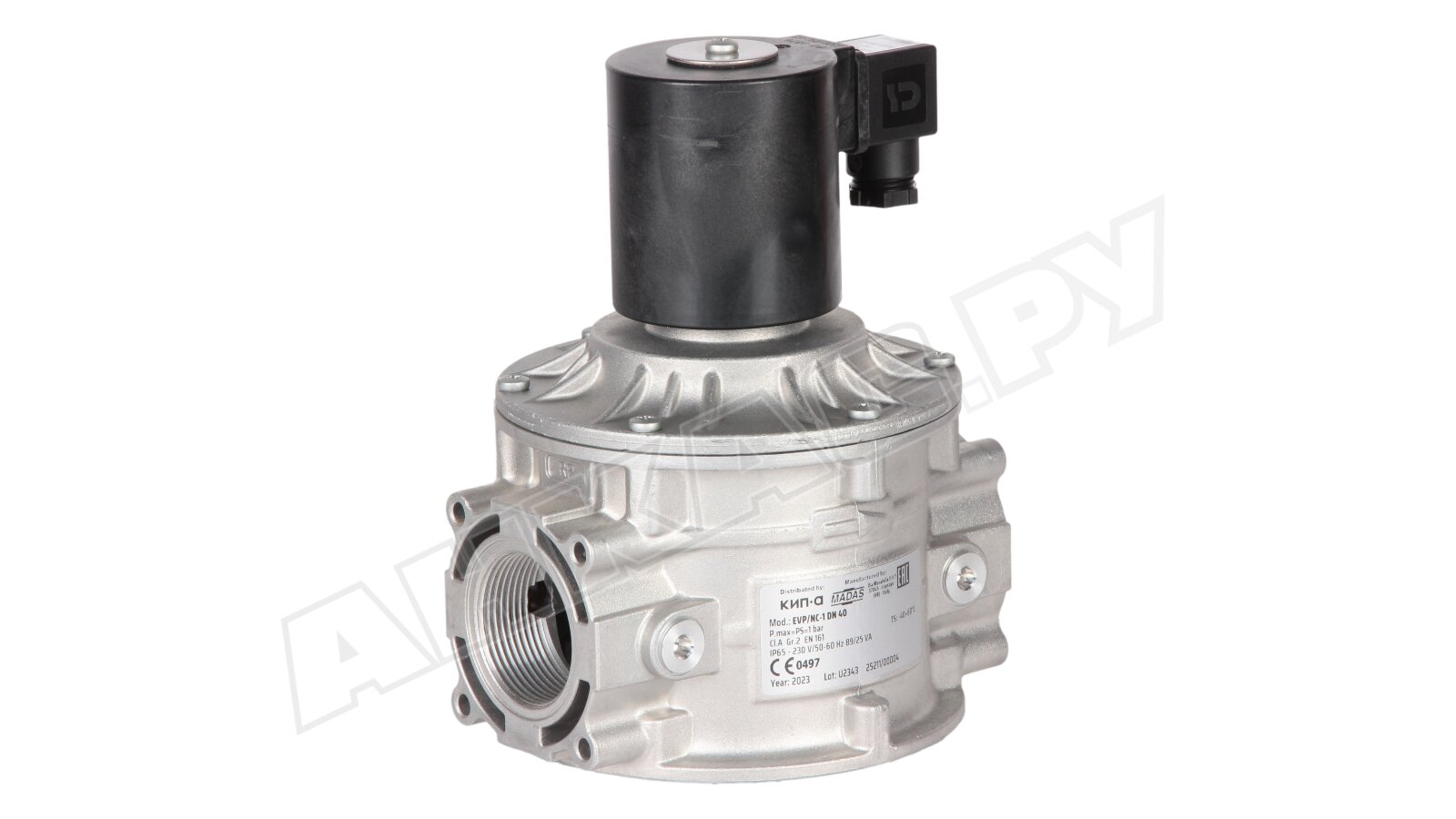

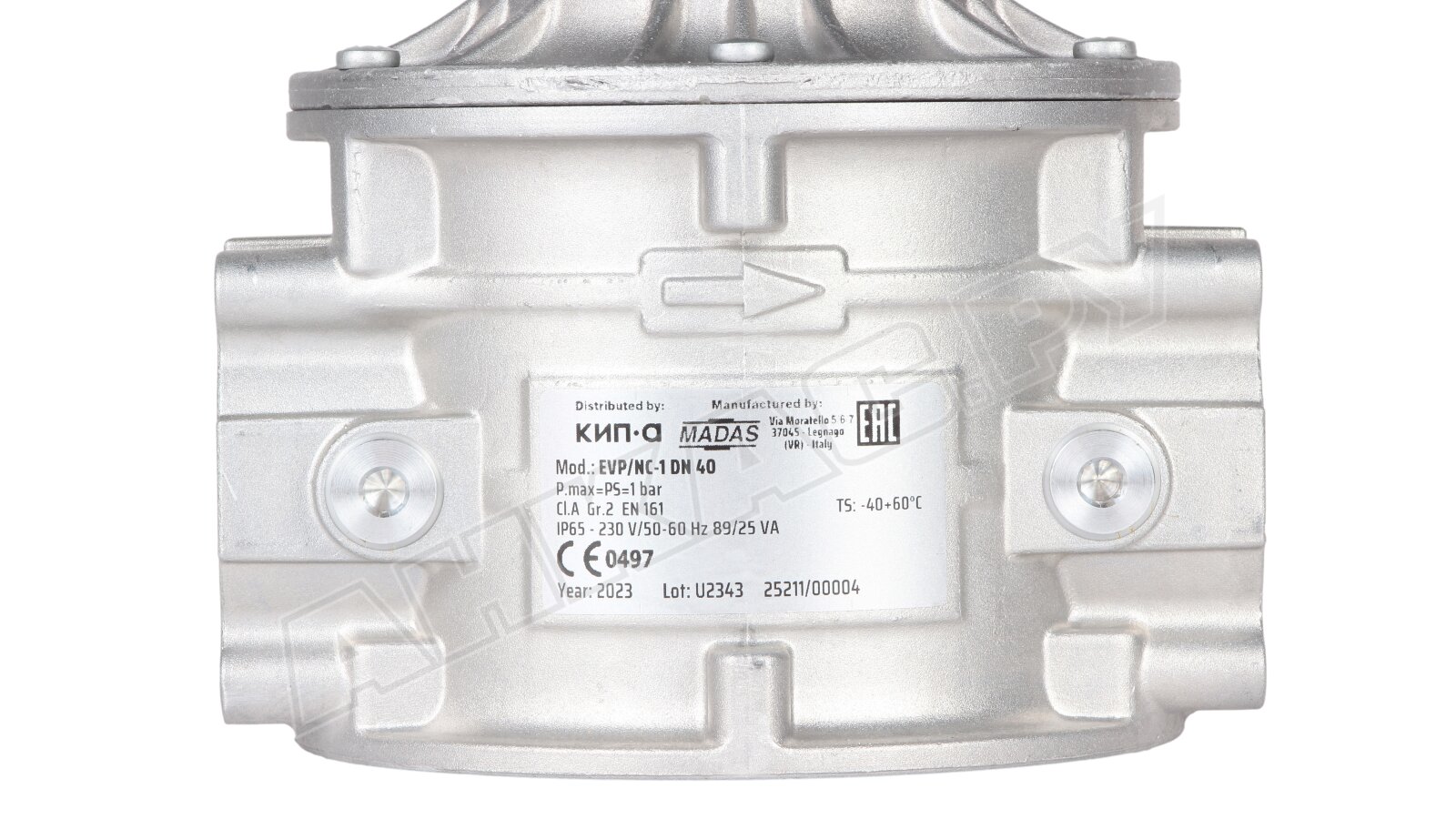

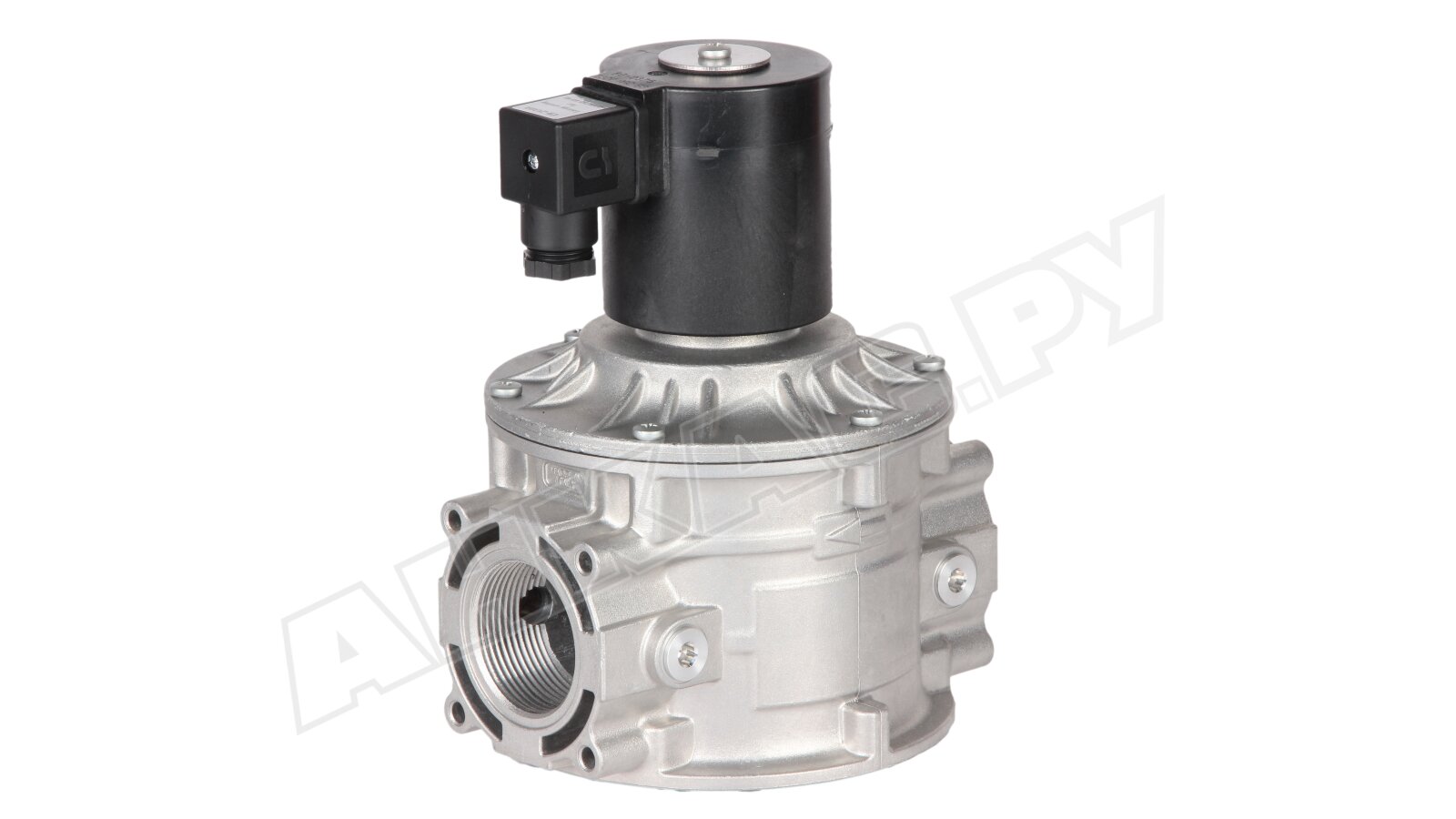

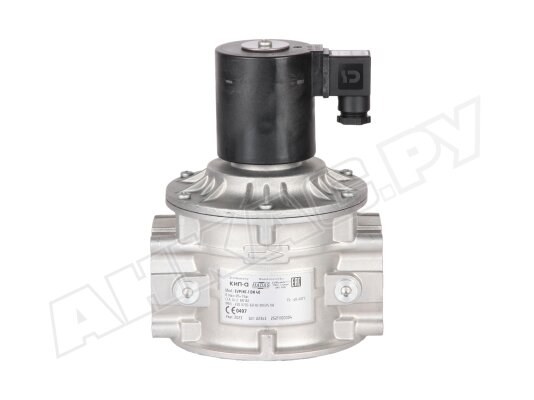

Газовый электромагнитный клапан Madas EVP/NC-1 DN 40
- Предназначен: для газовых горелок
- Максимальное избыточное давление: 1000 мбар
- Соединение на входе: Rp 1 1/2"
- Соединение на выходе: Rp 1 1/2"
- Электропитание: 220 В
- Рабочая температура окр. среды: от -40 до 60 °C
- 3.62 кг
- 16x16x21 см
Описание товара
Газовый электромагнитный клапан Madas EVPC060066 108 – компактная версия с энергосберегающим контуром и возможностью установки индикатора положения. Служит для сборки системы автоматического управления подачей газа. Быстро и надежно перекрывает поток при обесточивании.
Особенности
Madas EVPC060066 – автоматическое нормально-закрытое устройство с быстрым срабатыванием. В открытом положении остается до тех пор, пока на катушку поступает электропитание. Закрывается при потере напряжения. Для дистанционного отслеживания положения клапана доступна установка индикатора (концевой микровыключатель CPI).
Основные данные:
- максимальное давление газа: 1000 мбар;
- питание от сети 230 В (-15%, +10%), 50/60 Гц;
- герметичность конструкции класса «А» по европейским нормам EN 161;
- быстрое закрытие и открытие, в течение 1 сек.;
- резьбовые отверстия Rp 1 ½" для быстрого и надежного соединения;
- эксплуатация при температурах окружающей среды: -40...+60 °C;
- защита контактов от пыли и влаги класса IP 65;
- монтаж на горизонтальный, вертикальный трубопровод;
- срок службы: не менее 10 лет (100 тыс. циклов операций).
Применение
Газовый клапан Madas используется для работы с метаном, бытовым газом, сжиженным нефтяным газом, азотом, воздухом (сухие неагрессивные газы), биогазом (в заявке указать соответствующий код). Выполняет запорно-регулирующую функцию и функцию безопасности в системах автоматизированного управления потоком газа на горелки промышленных котлов отопления, нагрева воды, паро-, теплогенераторов. Подходит для автоматического контроля герметичности газовой установки.
Конструкция и монтаж
- Электромагнитный газовый клапан входит в линейку компактных устройств с уменьшенными размерами корпуса, что упрощает монтаж в систему. Адаптирован для монтажа микровыключателя (указатель положения).
- За счет использования коррозиестойких, газонепроницаемых материалов (нержавеющая сталь, алюминий, латунь, нейлон 30%, NBR-каучук) и пыле-, влагонепроницаемости внешней оболочки может размещаться в условиях улицы при условии защиты от осадков.
- Madas EVPC060066 встраивается в систему горизонтально или вертикально. Не допускается переворачивание электромагнитной катушки. Для быстрого и надежного присоединения предусмотрены резьбовые отверстия.
- Клапан укомплектован энергосберегающим контуром, что существенно снижает потребление электроэнергии на собственные нужды.
Рекомендация
Для безотказной службы производитель рекомендует разместить перед электромагнитным клапаном газовый фильтр.
Преимущества:
- быстрое, герметичное закрытие;
- безотказная работа (вероятность отказа ~ 0%);
- компактное исполнение, удобство монтажа в ограниченном пространстве;
- экономичное энергопотребление за счет комплектации энергосберегающим контуром;
- дистанционный контроль положения при установке индикатора;
- исполнение для всепогодного применения;
- высокий уровень пылевлагозащиты корпуса;
- нетребовательность в обслуживании.
Со склада и под заказ доступны электромагнитные газовые клапаны EVP/NC с соединениями DN15-150 (резьбовые, фланцевые), рабочим напряжением 230В, 12В, 24В, со встроенным фильтром/ без фильтра, для систем с давлением рабочей среды до 6000 мбар.
Основные характеристики
* Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
