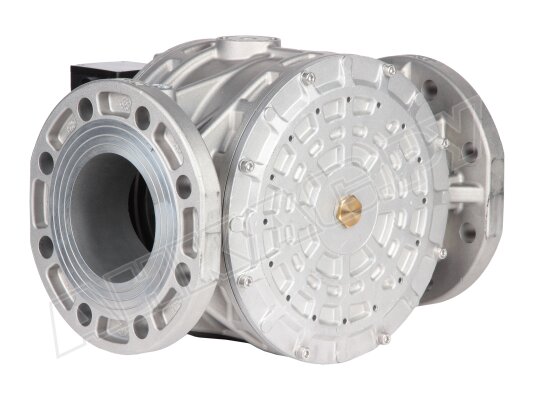

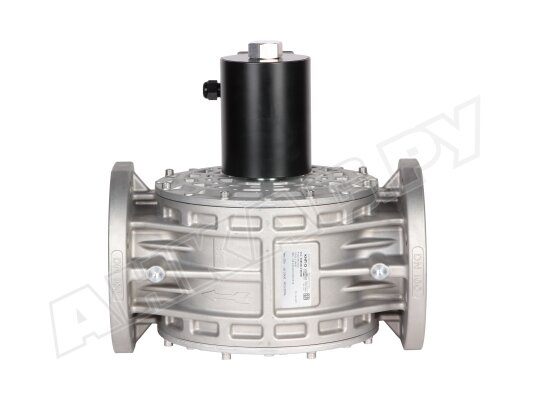

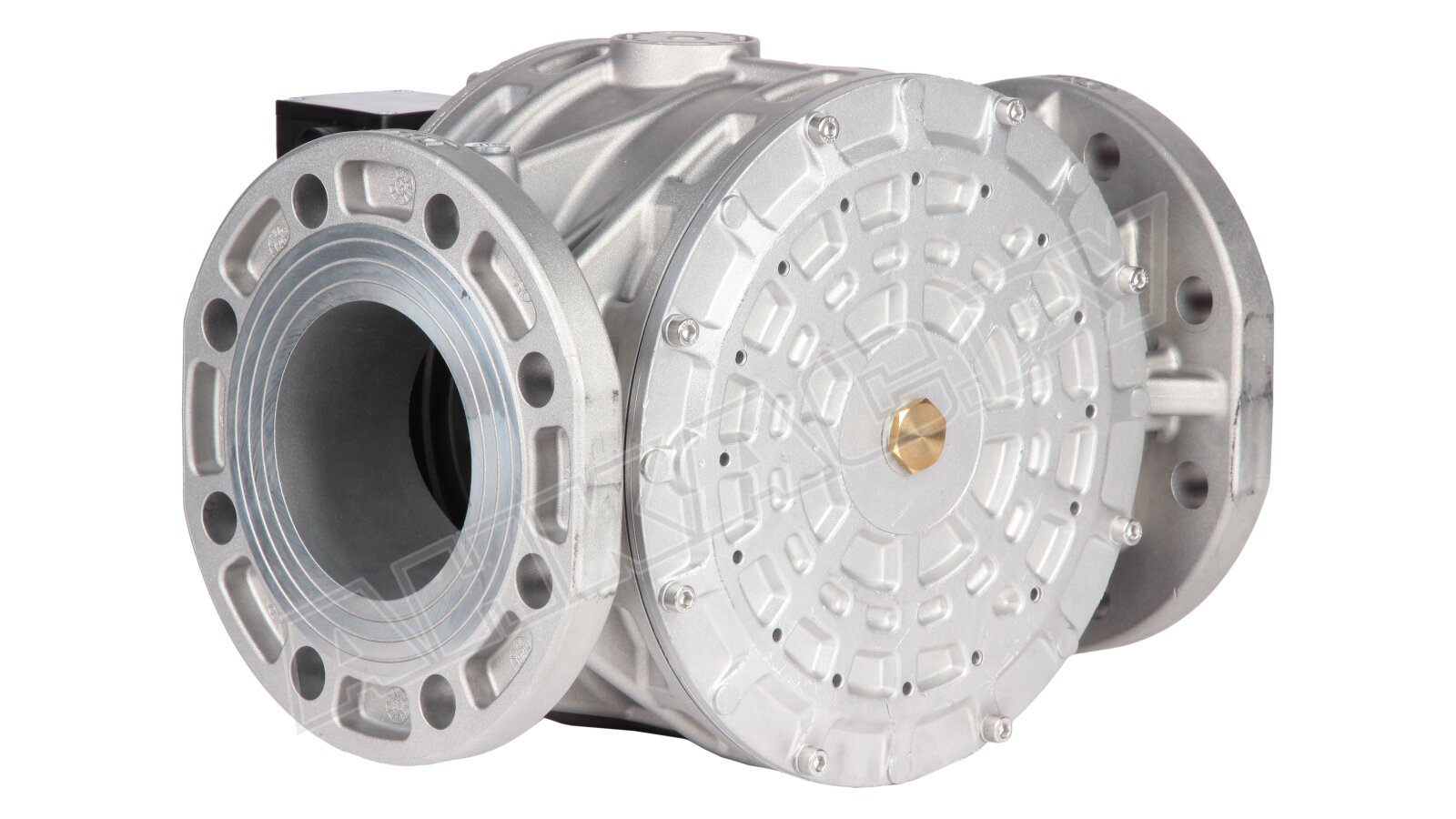

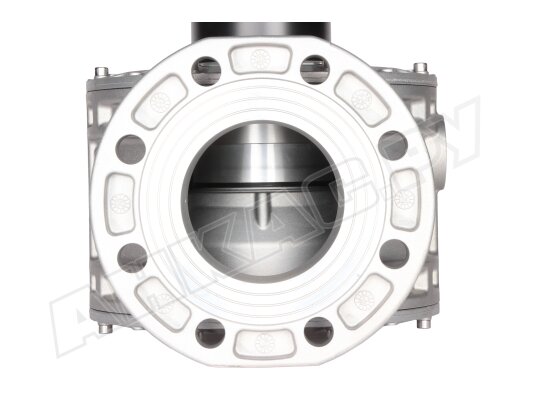

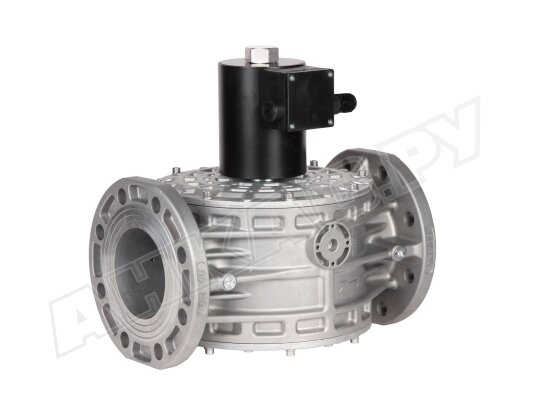

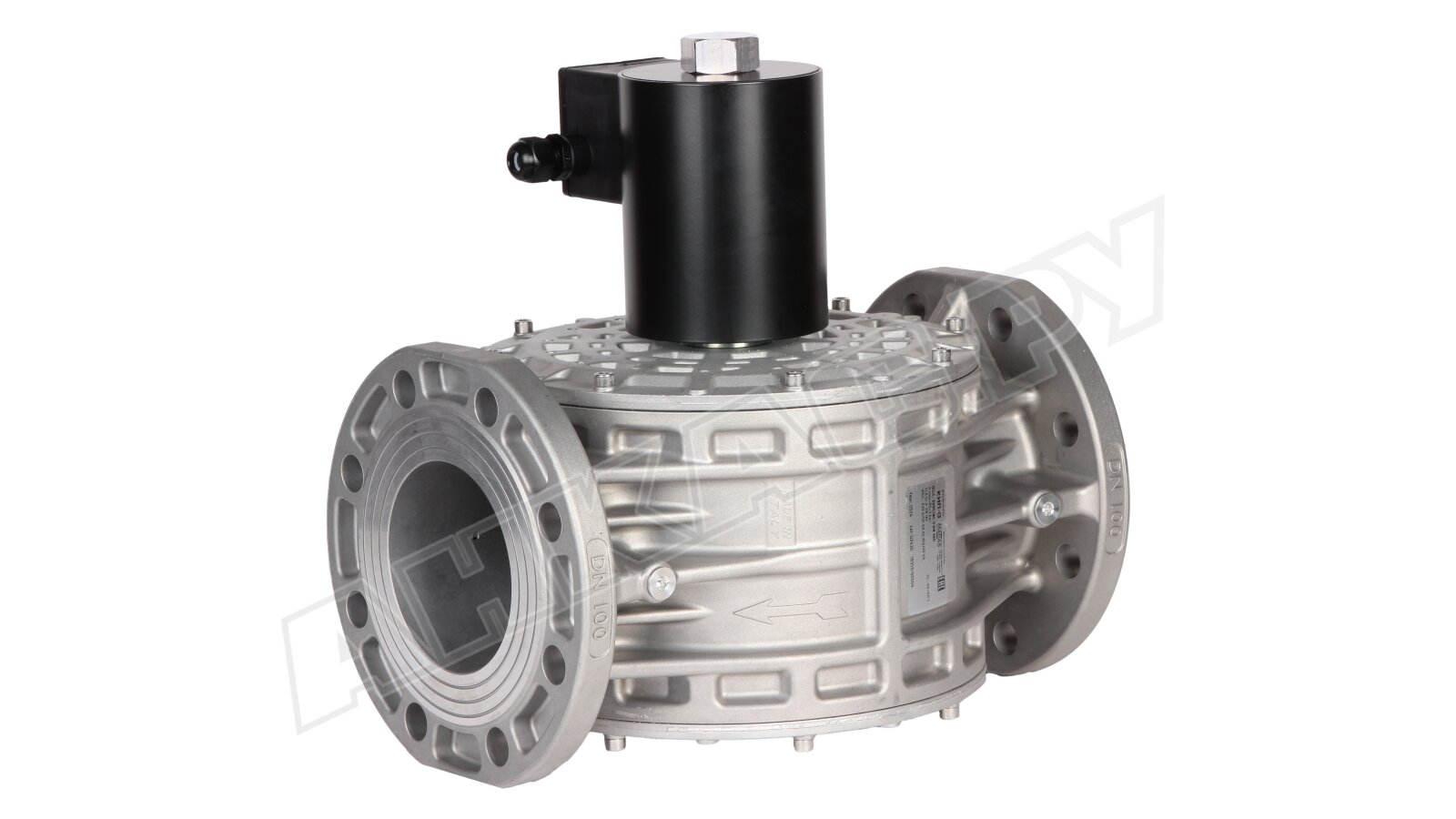

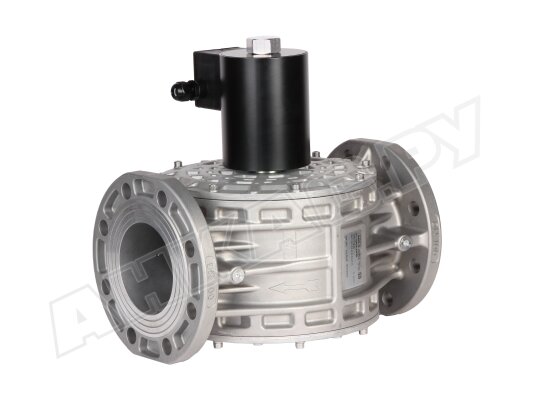

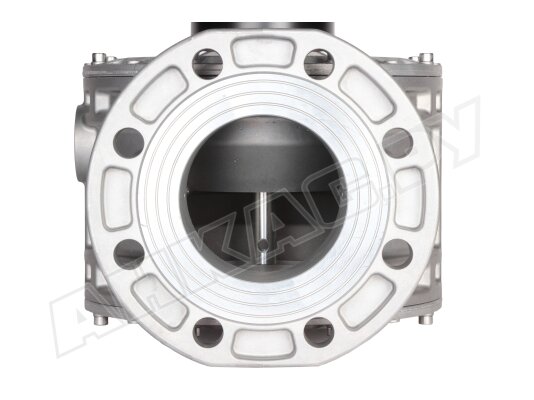

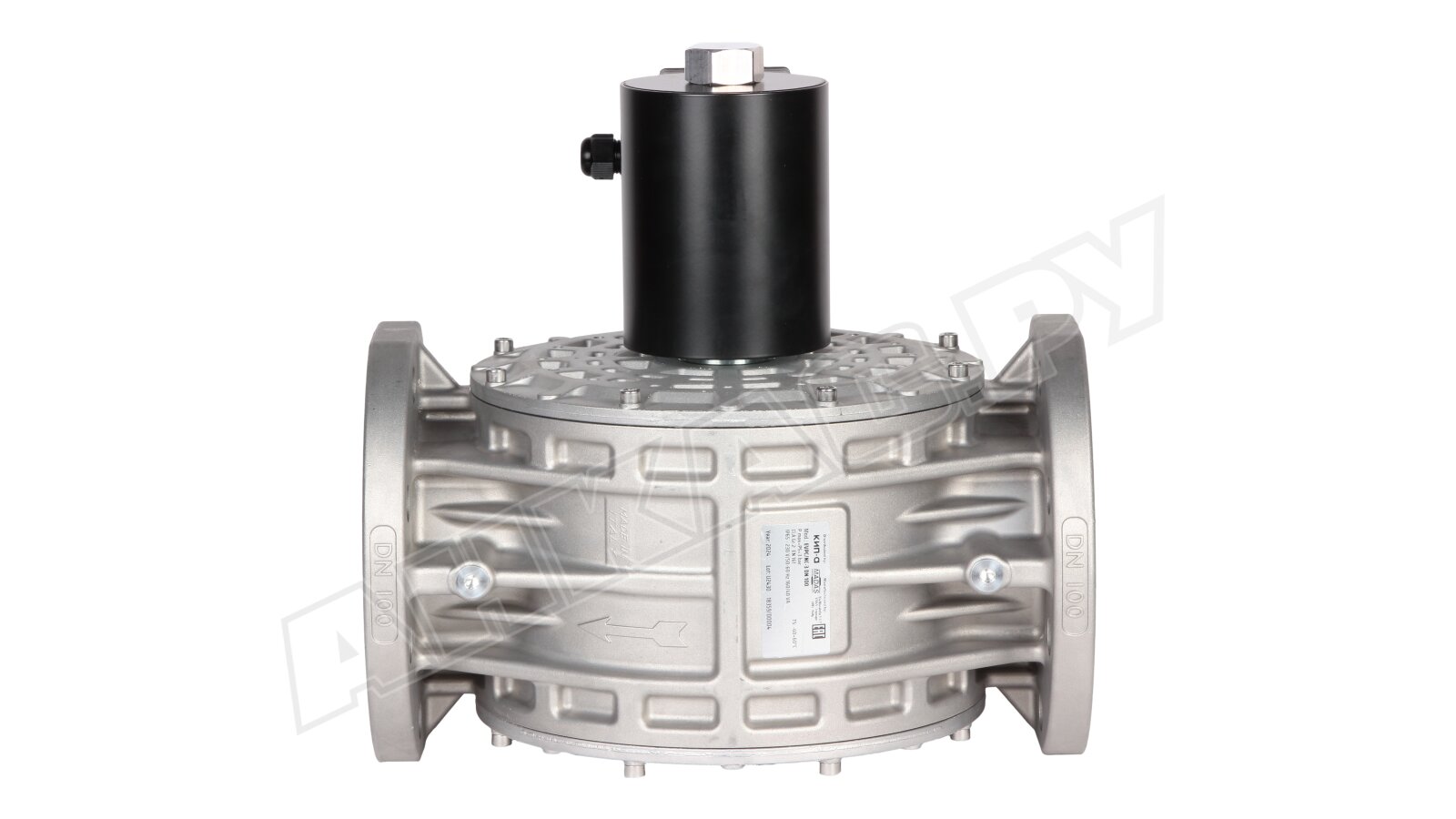

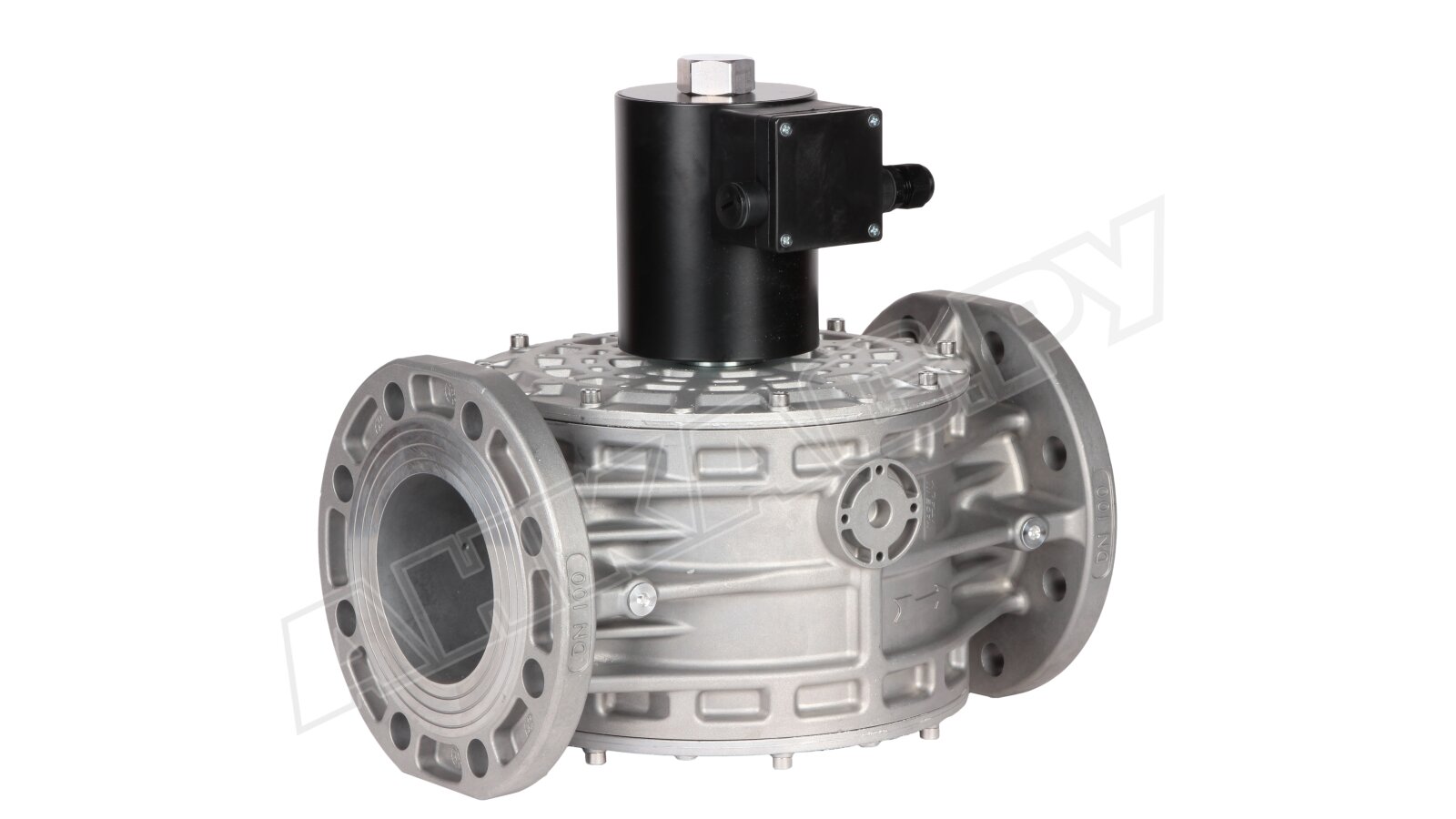

Газовый электромагнитный клапан Madas EVPC/NC-3 DN 100
- Предназначен: для газовых горелок
- Максимальное избыточное давление: 3000 мбар
- Соединение на входе: DN 100
- Соединение на выходе: DN 100
- Электропитание: 220 В
- Рабочая температура окр. среды: от -40 до 60 °C
- 38 кг
- 35x35x38.9 см
Описание товара
Газовый электромагнитный клапан Madas EVPC100067 308 разработан для сборки установок с давлением газа до 3 бар. Служит для автоматизации подачи газа на горелку, безопасного функционирования газового оборудования. Быстро и надежно перекрывает поток. Собран в малогабаритном корпусе (серия «компакт»), подготовлен для размещения индикатора закрытого положения
Особенности

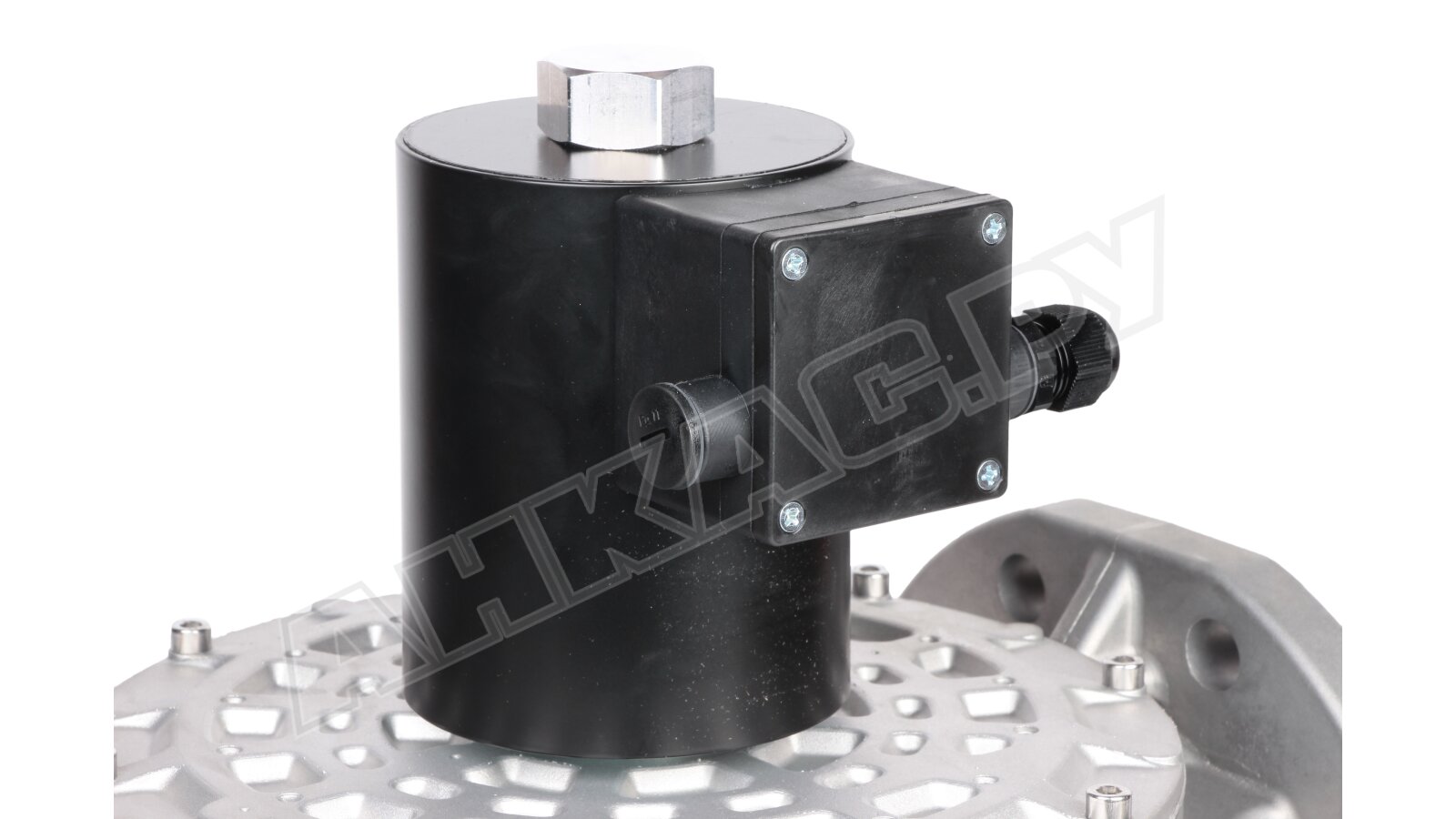

- Madas EVPC100067 является автоматическим нормально-закрытым э/м клапаном, соответствующим классу «А» герметичности по стандарту EN161. Открывается при подаче электропитания (230В, -15%/+10%), закрывается при отключении от электросети. Быстро срабатывает (< 1 сек.).
- Подходит для систем, потребляющих метан, бытовой газ, сжиженный нефтяной газ, азот, воздух (неагрессивный сухой газ). Для работы с биогазом доступна версия с витоновыми уплотнениями (указывать в заказе).
- Газовый клапан оснащен энергосберегающим контуром, что заметно сокращает потребление электроэнергии в процессе эксплуатации.
- Конструкция отличается стойкостью к коррозии, температурным воздействиям, высокому давлению газа. Произведена из нержавеющей стали, латуни, алюминия, нейлона 30%, NBR-каучука, обладающих газонепроницаемыми, коррозиестойкими свойствами. За счет надежной защиты от пыли/влаги (класс IP65) может эксплуатироваться в условиях улицы (под защитным козырьком).
- Клапан поставляется с заглушкой, на место которой может монтироваться микровыключатель CPI, позволяющий дистанционно контролировать положение запорного устройства. Индикатор сигнализирует о закрытии клапана.
- Газовый клапан рассчитан на эксплуатацию в условиях неагрессивной внешней среды в течение не менее 10 лет (50 тыс. рабочих циклов). Внутренние элементы клапана не требуют дополнительного обслуживания.
- Запорная арматура монтируется в систему с горизонтальными и вертикальными участками трубопровода, кроме вниз катушкой. Стрелка на корпусе указывает направление течения газа.
Применение
Madas EVPC100067 служит в качестве запорно-регулирующего органа и органа безопасности в автоматизированных системах управления подачей газа на горелки котлов, водонагревателей, паро-, теплогенераторов. Может использоваться в системах автоматического контроля герметичности и управляться с помощью реле давления, термостата и других устройств.
Место эксплуатации и монтаж
Электромагнитные газовые клапаны EVP/NC подходят для установки внутри и вне помещений. Требования к месту размещения: зоны 2 по классификации взрывоопасных зон. Запрещена эксплуатация газовой арматуры на объектах с агрессивной внешней средой, действующей разрушающе на материалы конструкции.
Достоинства:
- быстрое автоматическое срабатывание;
- сниженное энергопотребление;
- компактное исполнение, экономия места при монтаже;
- возможность установки индикатора закрытого положения;
- электрозащита класса IP 65;
- конструкция для всепогодной эксплуатации;
- нетребовательность в обслуживании.
Для эффективной защиты электромагнитного газового клапана от повреждений и засорения производитель рекомендует установить перед ним газовый фильтр.
Основные характеристики
* Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
Файлы и инструкции
-
Паспорт на газовый электромагнитный клапан Madas EVPC/NC-3 DN 100.pdfПаспорт на газовый электромагнитный клапан Madas EVPC/NC-3 DN 100.pdf
1.29 Мб, 04.02.2025
