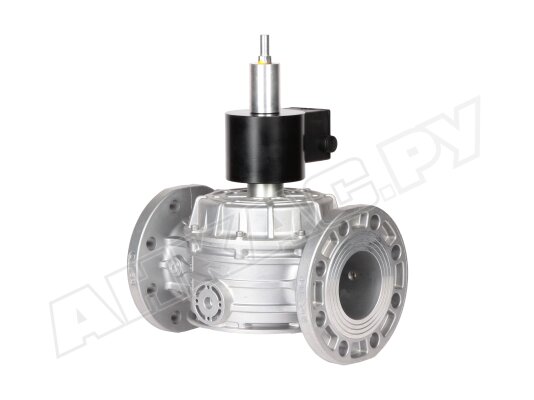

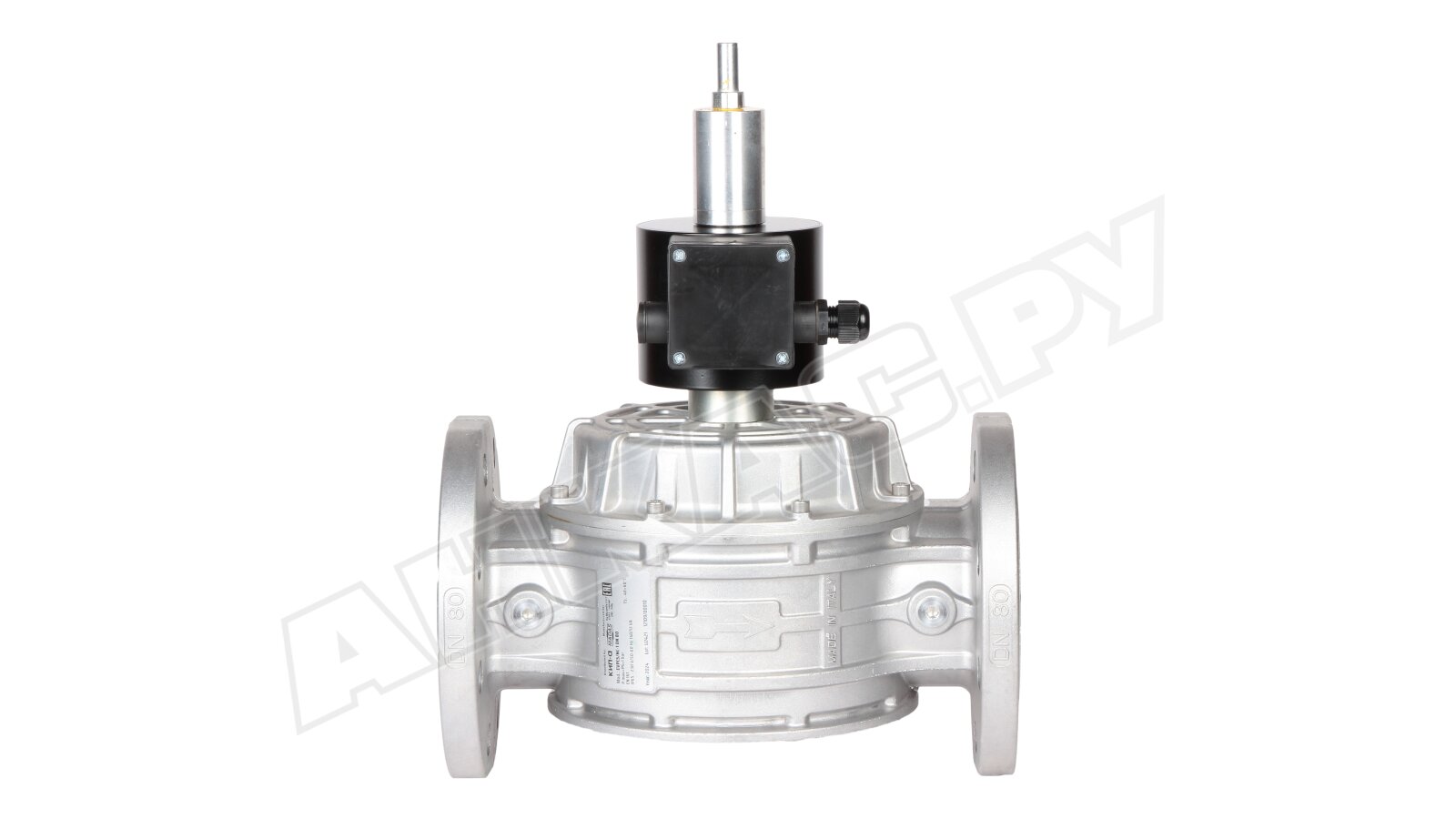

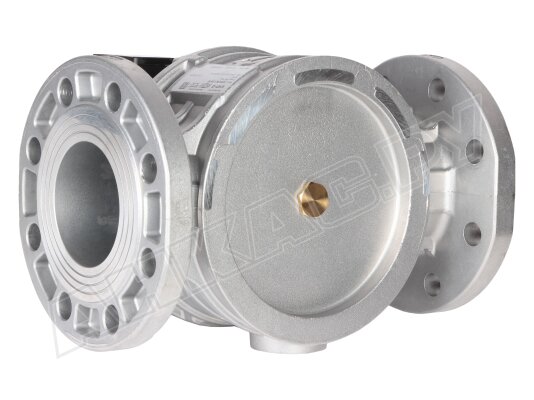

Газовый электромагнитный клапан Madas EVPCS/NC-1 DN 80

Газовый электромагнитный клапан Madas EVPСS090066 108 используется в промышленных газовых установках для автоматического управления подачей газа. Отличается медленным (настраиваемым) открытием, малогабаритным корпусом (исполнение «компакт»), высоким уровнем пылевлагозащиты. Подходит для работы с природным, сжиженным газом, азотом, воздухом (только сухие неагрессивные газы).

Линейка Madas EVPСS

Электромагнитные газовые клапаны Madas EVPCF – нормально-закрытые автоматические клапаны с быстрым закрытием (< 1 сек.) и постепенным регулируемым открытием. Время отпирания задается в диапазоне 1-20 секунд вращением винта настройки. На скорость открытия влияют входное давление газа, колебания температур окружающей среды, продолжительность непрерывной работы клапана.

Клапаны открываются при подаче напряжения на соленоид, закрываются при обесточивании. Соответствуют классу «А» герметичности по европейскому стандарту EN161.

Корпус клапанов Madas EVPCF имеет уменьшенные размеры, что облегчает монтаж в тесных пространствах.

Клапаны рассчитаны на 1 млн. рабочих циклов, прослужат не менее 10 лет при соблюдении рекомендаций производителя по монтажу и эксплуатации.

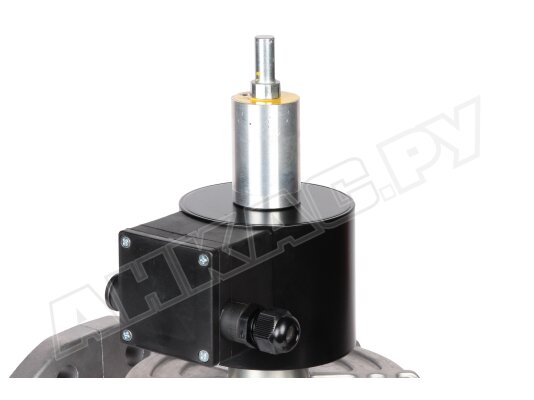

Электрические компоненты защищены от внешних воздействий (класс IP65), что расширяет возможности применения, гарантирует стабильную работу запорной арматуры в различных условиях.

Конструкция газовых клапанов разработана с учетом всепогодного применения (диапазон температур -40...+60 °C), высокого давления газа. За счет использования нержавеющих материалов не подвергается коррозии, преждевременному износу. Для исключения утечек использованы уплотнения из NBR-каучука.

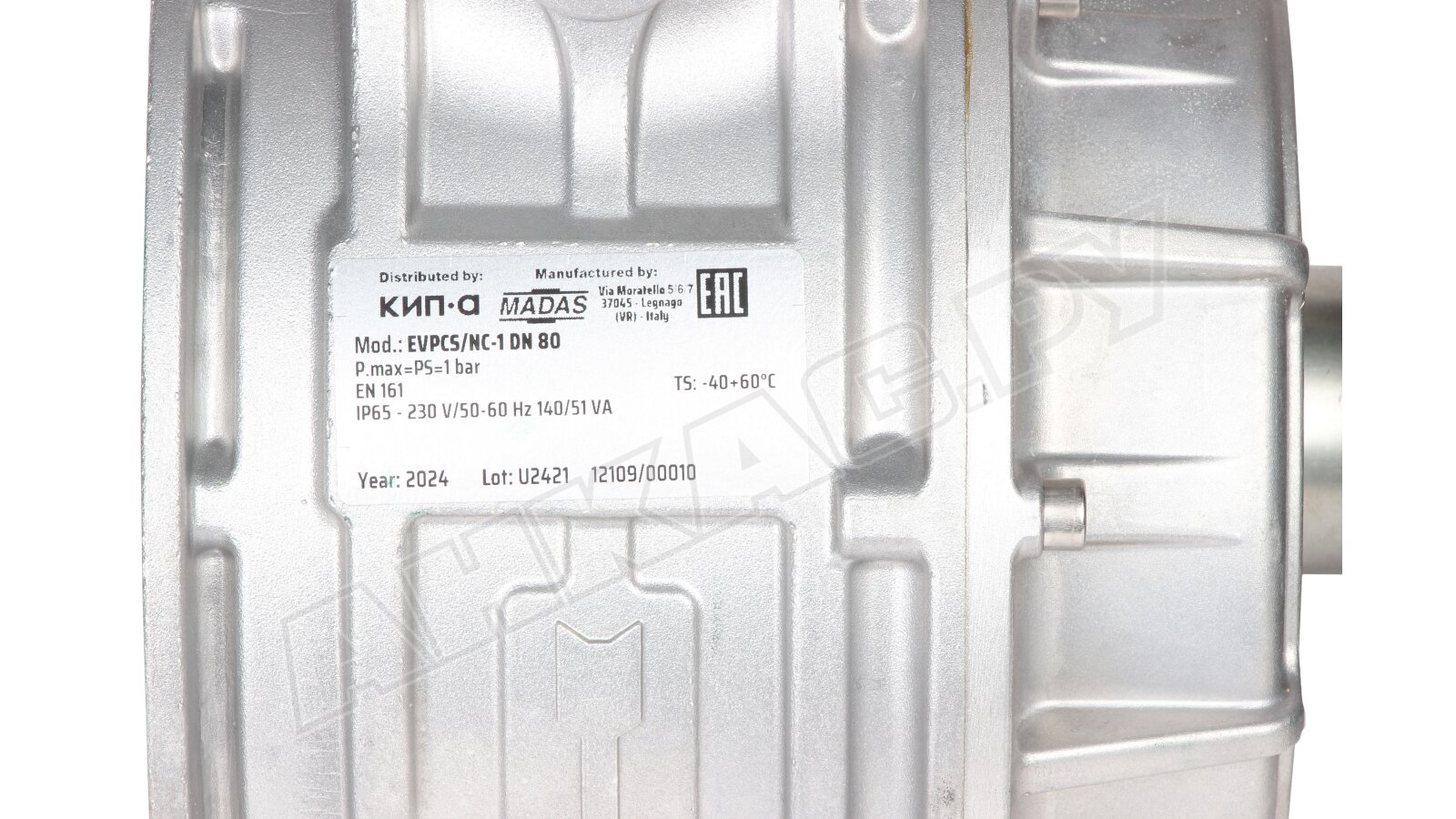

Особенности и параметры модели:

• нормально-закрытое устройство с быстрым закрытием;
• напряжение электропитания: 230 В, -15%, +10%, 50-60 Гц;
• максимальное давление газа: 1000 мбар;

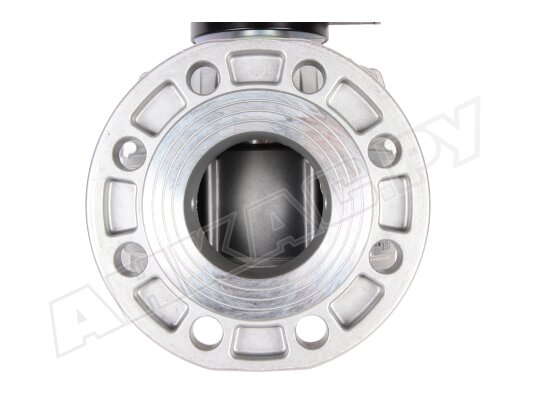

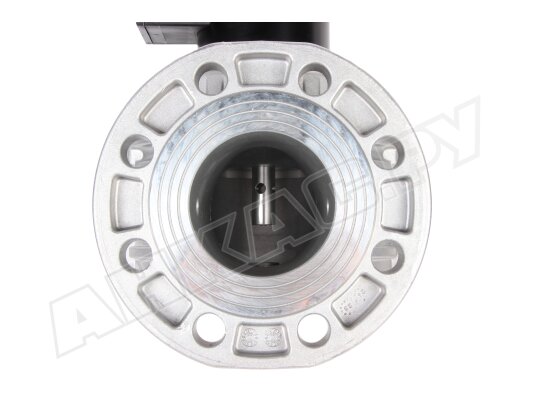

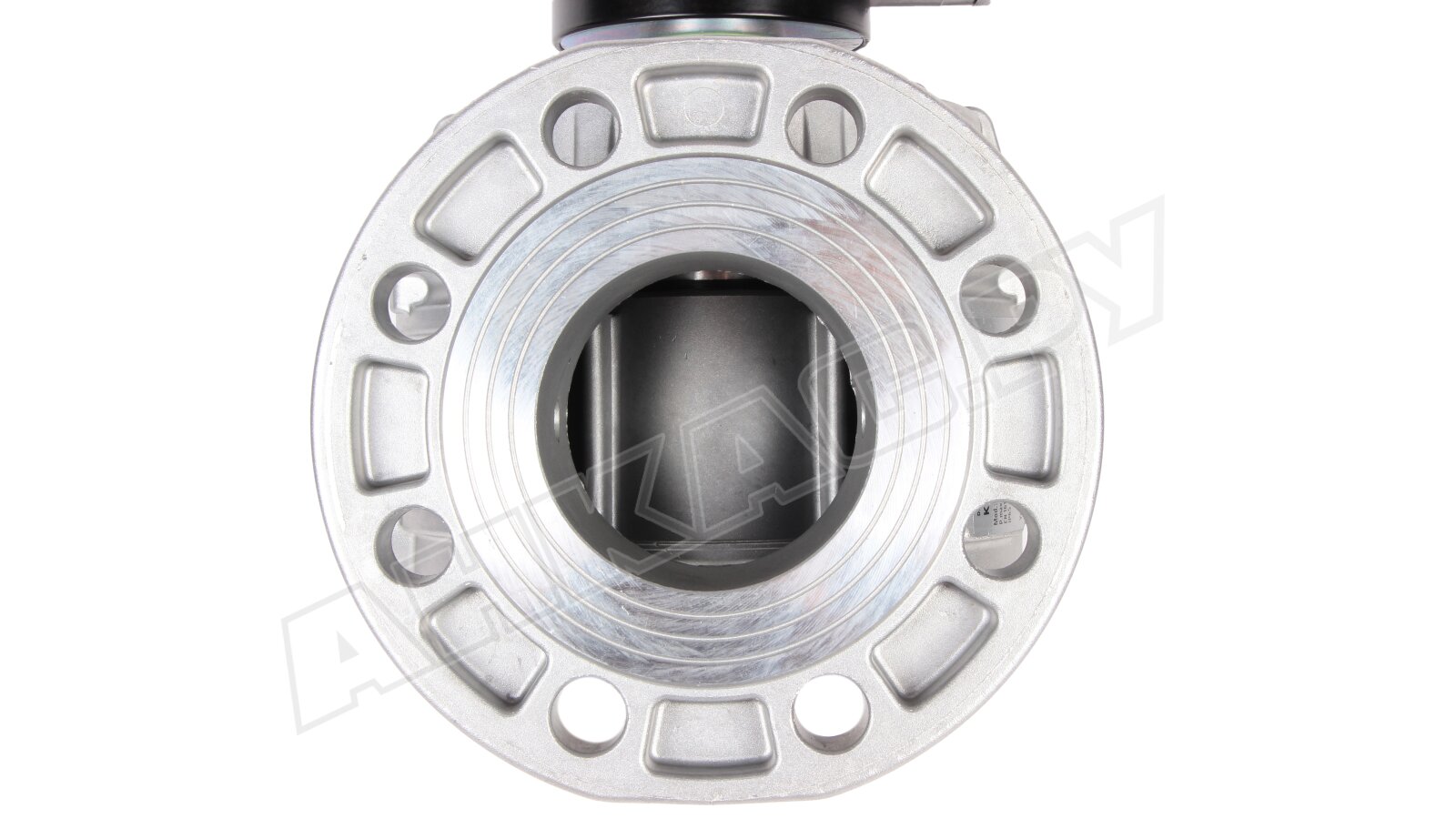

• фиксация на фланцы, присоединительный размер DN 80;
• место для установки индикатора закрытого положения.

Установка клапана

Клапан Madas EVPСS монтируется в систему в горизонтальном (катушка сверху) и вертикальном положении. Упрощает позиционирование стрелка на корпусе, указывающая направление течения потока.

Рабочее помещение должно соответствовать зоне 2 взрывоопасности. При этом, запрещена эксплуатация газового клапана в местах, где окружающая среда негативно воздействует на металлические части конструкции и прокладочный материал, вызывая их разрушение.

Требования по обслуживанию

Сервисные операции заключаются в проверке рабочего состояния затвора, очистке и замене (при необходимости) уплотнений.

Применение

Электромагнитный клапан Madas EVPСS отвечает за запорно-регулирующую функцию и функцию безопасности в системах дистанционного управления газовыми потоками, системах автоматического контроля герметичности. Встраивается в котлы отопления, теплогенераторы, водогрейные установки, технологическое оборудование.

Достоинства:

• настройка времени открытия, адаптация под конкретную установку;
• мгновенное, герметичное отсечение подачи газа;
• место для размещения индикатора положения;
• конструкция для всепогодной эксплуатации;
• надежная пыле-, влагозащита электрических контактов;
• значительный эксплуатационный ресурс.

Доступны аналогичные модификации для давления газа до 6 бар.
