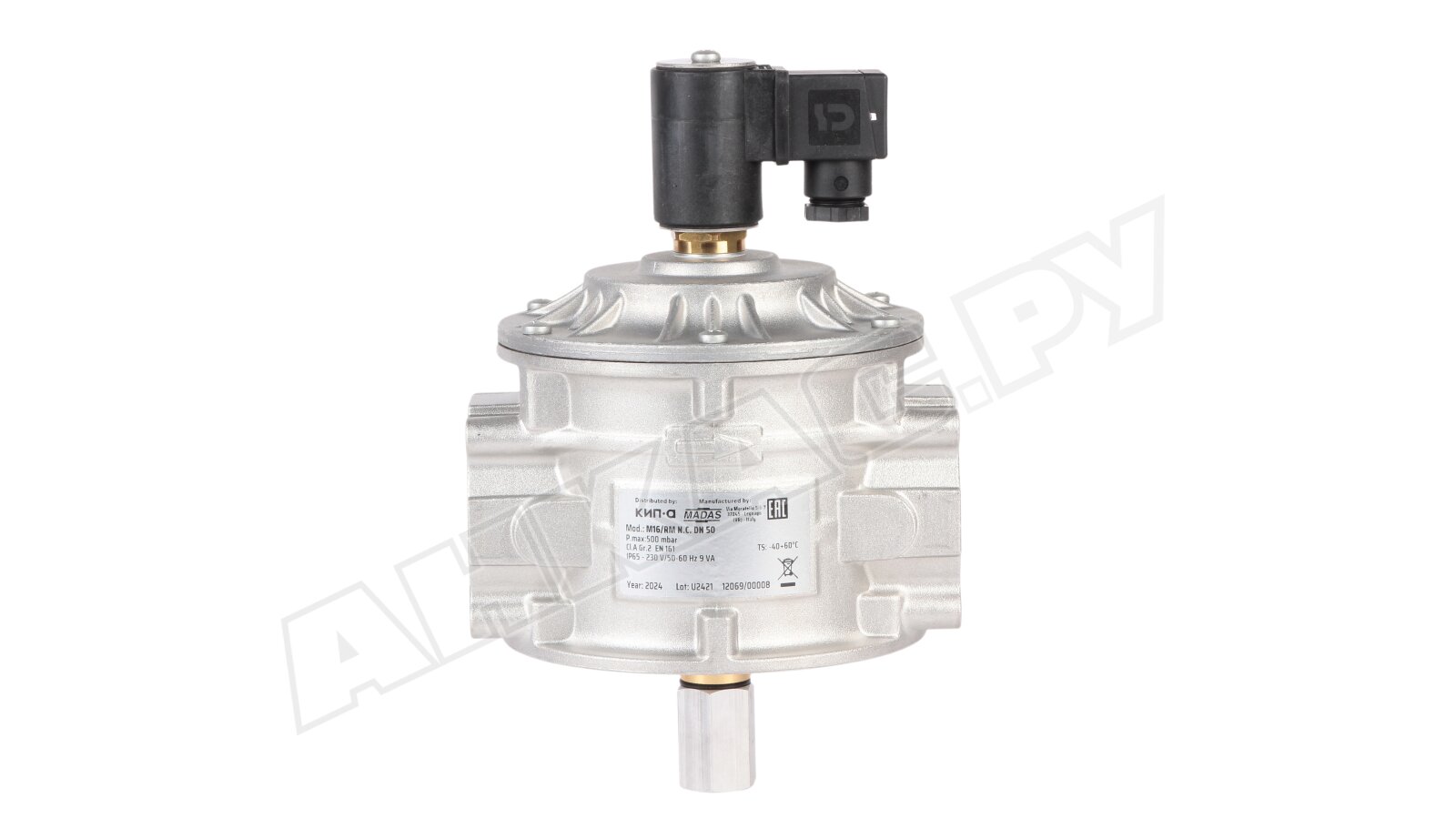

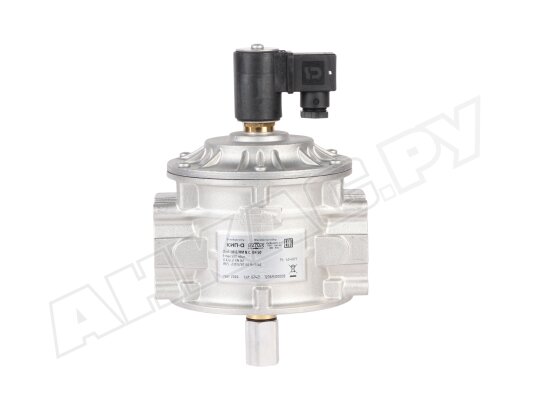

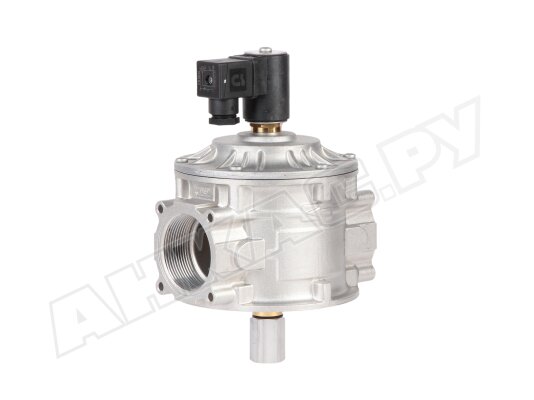

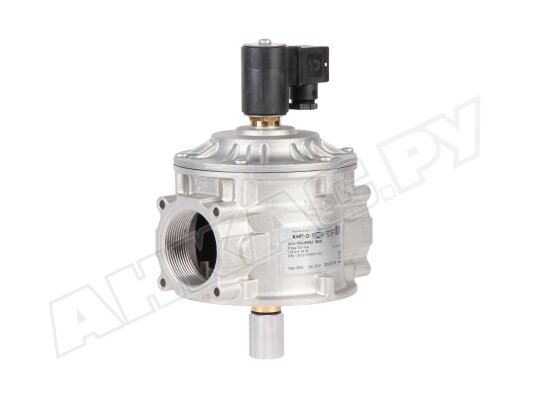

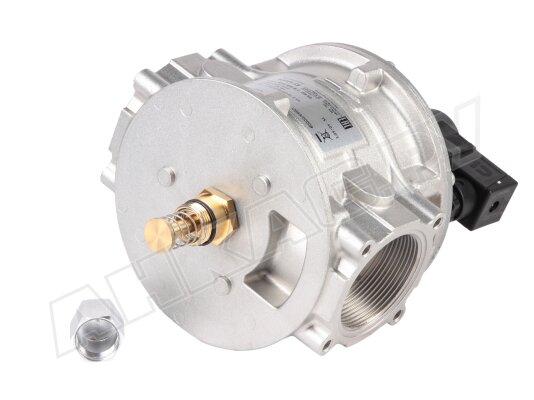

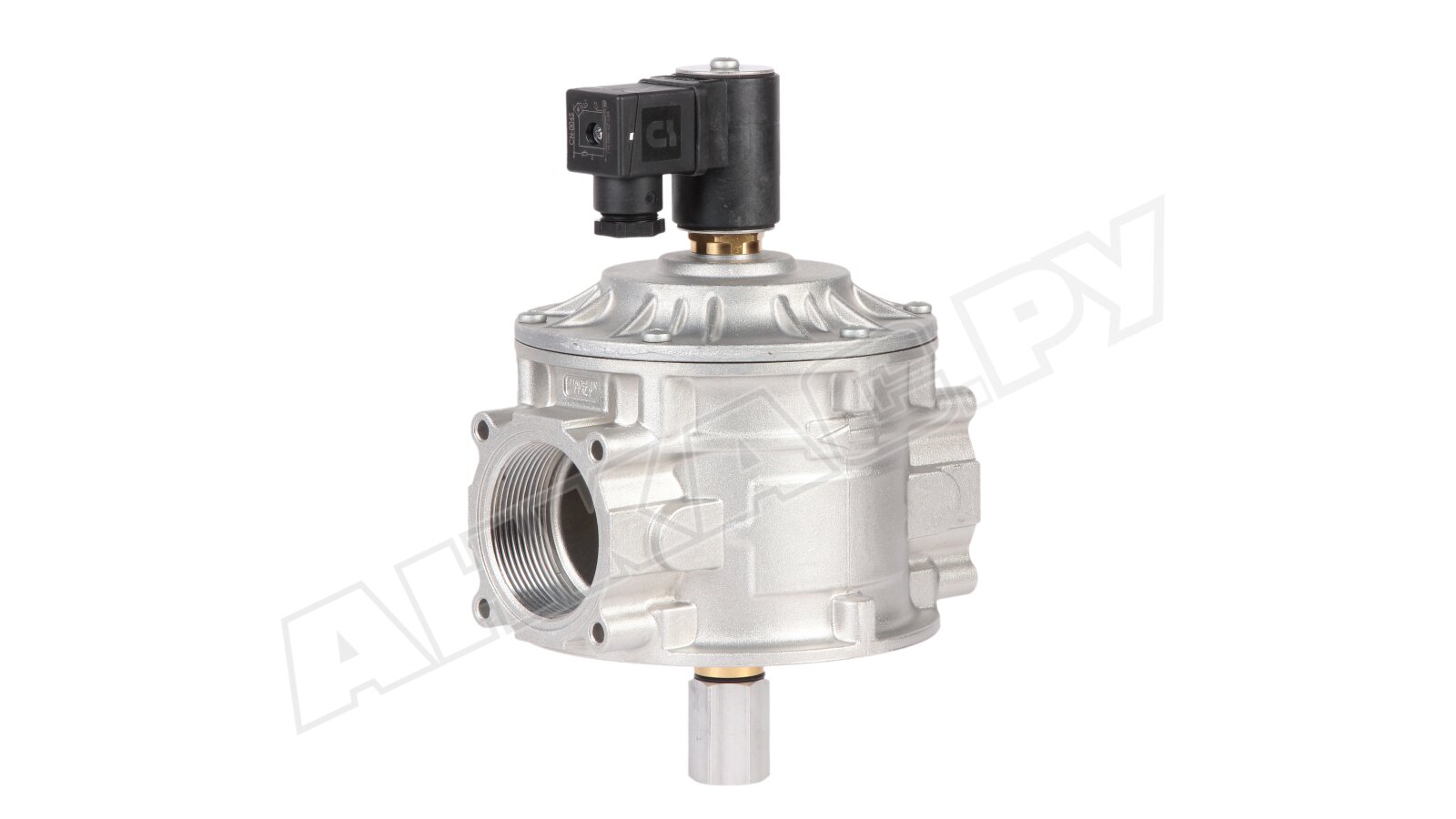

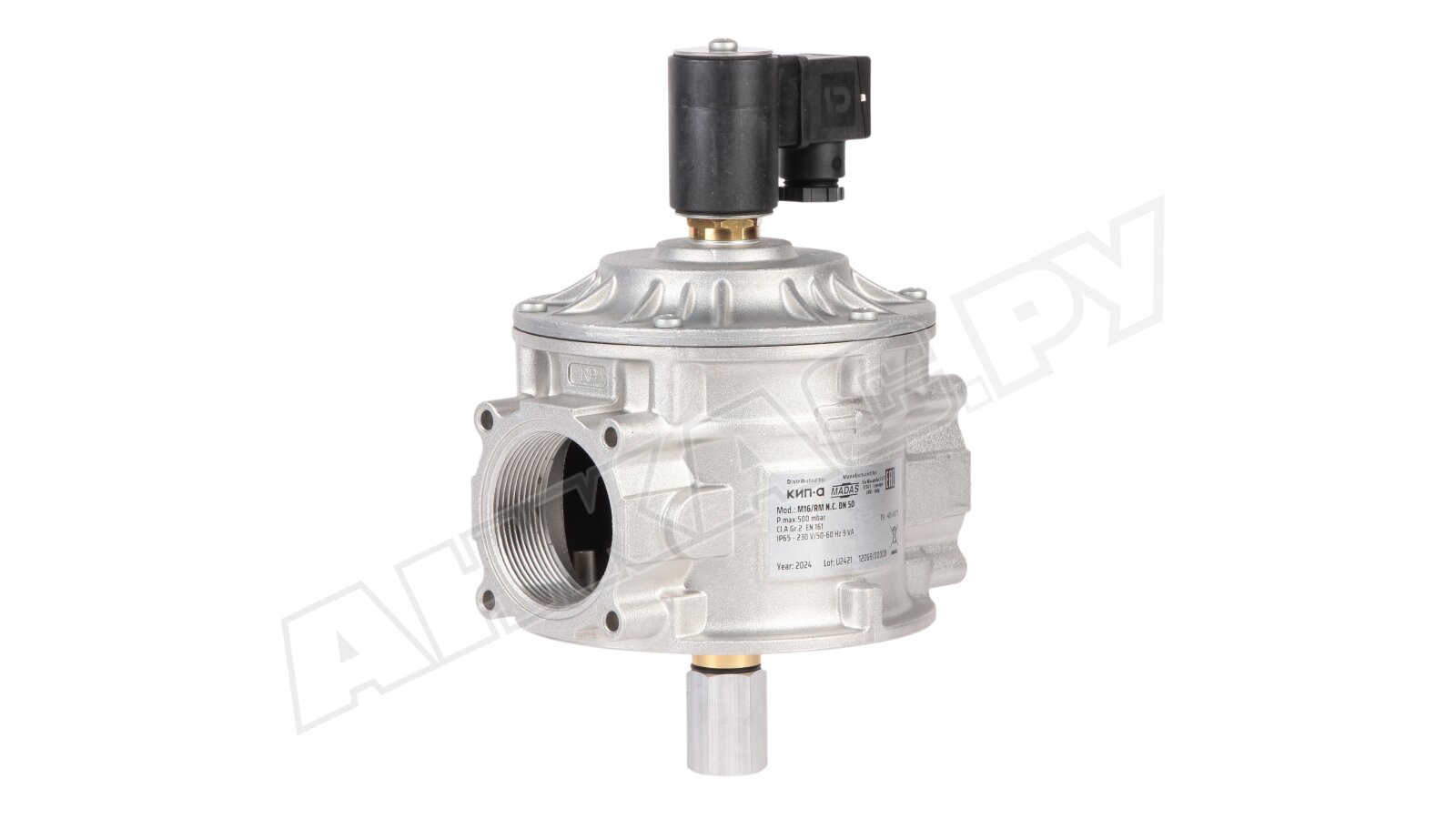

Газовый электромагнитный клапан Madas M16/RM N.C. DN50, 500 мбар

Газовый электромагнитный клапан Madas CM07C 008 соответствует классу «А» герметичности по стандарту EN 161. Представляет собой запорно-регулирующее устройство с ручным взводом. Рассчитан на установку в системы с давлением до 500 мбар.

Виды газа

Клапан Madas CO07C может использоваться для работы с метаном, сжиженным газом, воздухом, азотом (сухие газы). Доступно исполнение для биогаза, попутного нефтяного газа (по запросу).

Особенности клапанов Madas M16/RM NC

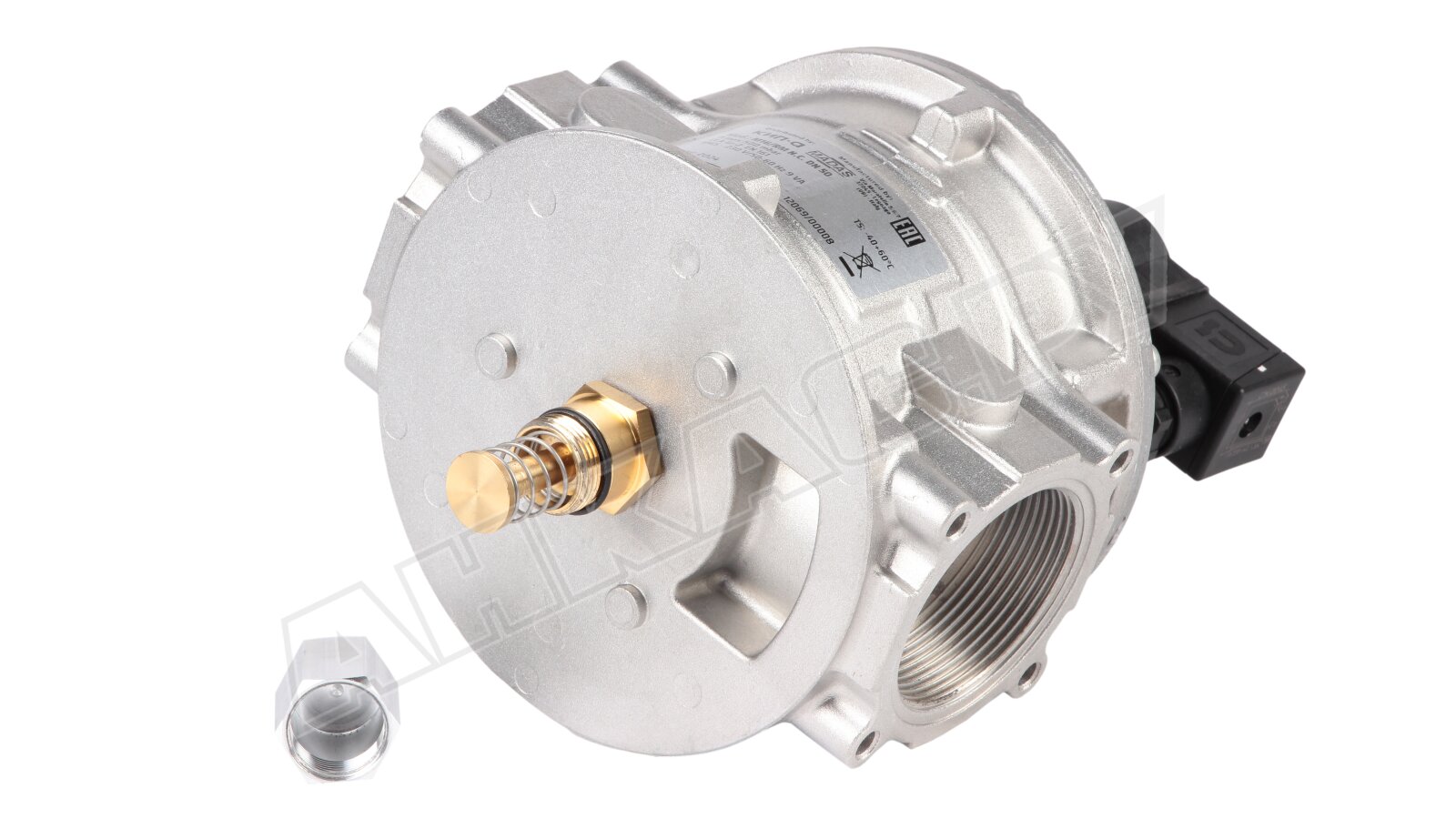

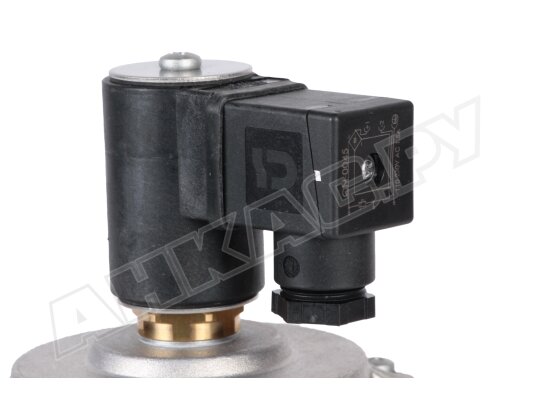

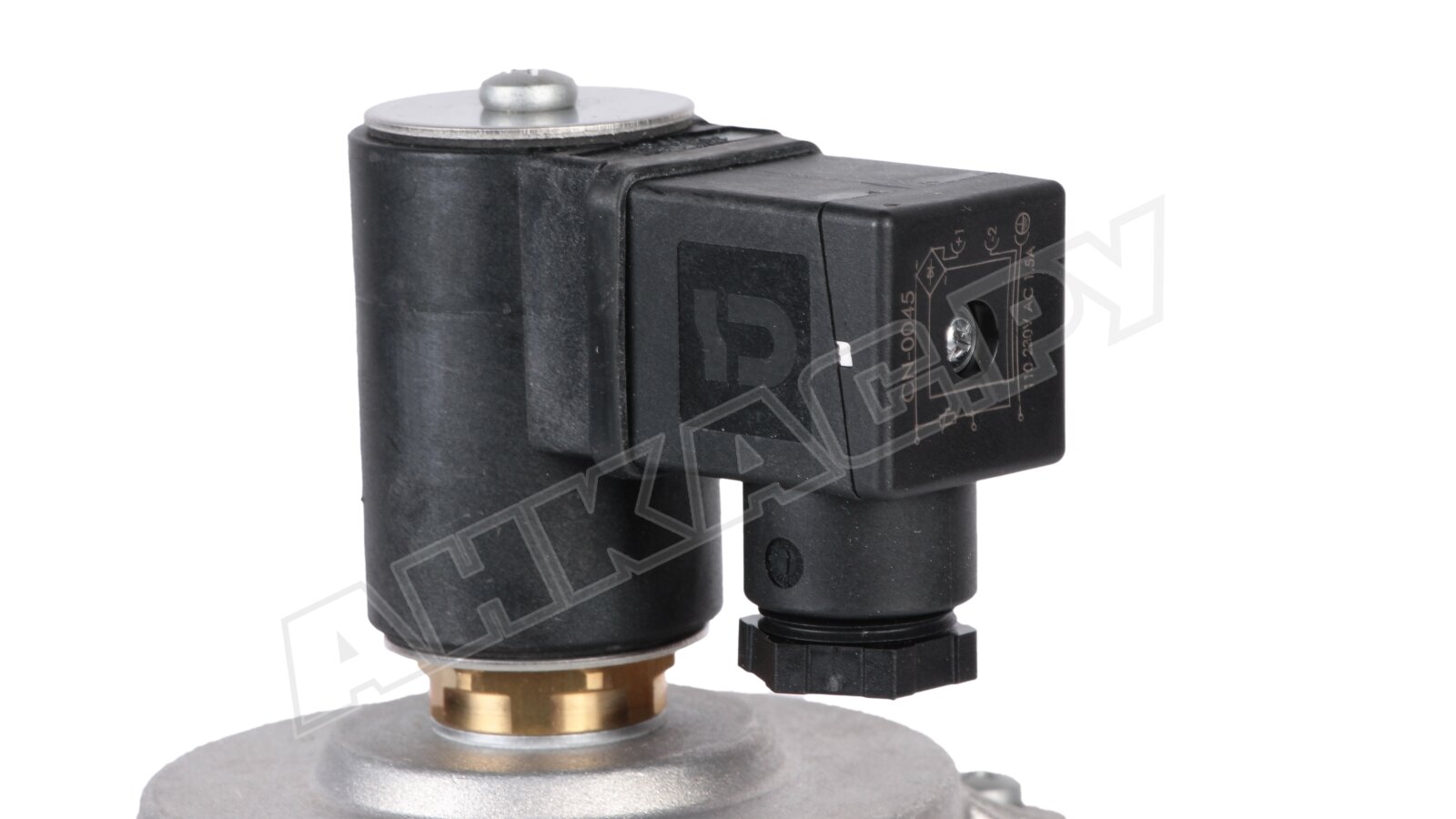

В серию входят нормально-закрытые электромагнитные клапаны с ручным взводом. Клапаны находятся в открытом положении при поступлении рабочего напряжения на катушку. Закрываются при потере электропитания. Для взвода клапана используется рычаг. При этом катушку должно подаваться напряжение.

Положение клапана может отслеживаться дистанционно, если установить индикаторный переключатель с беспотенциальными контактами.

Купить электромагнитные газовые клапаны M16/RM NC можно в исполнении с резьбовыми и фланцевыми соединениями DN20-50 / DN25-300, питанием от сети 12В, 24В, 230В, для систем с давлением газа до 500 /6000 мбар.

Основные данные клапана CM07C:

• рабочее напряжение 230 В, допустимое отклонение -15%, +10%;
• максимальное давление газа в магистрали подачи: 500 мбар;
• быстродействие, время закрытия < 1 сек.;
• фиксация с помощью резьбовых соединений Rp 2";
• класс нагревостойкости изоляции: F (+155°);
• монтаж в горизонтальном или вертикальном положении, за исключением перевернутого;
• продолжительность эксплуатации: более 10 лет (6000 рабочих циклов);
• срок гарантийного обслуживания: 2 года.

Применение

Madas CM07C 008 предназначен для размещения на вводе в котельную или в составе комплекта с сигнализатором загазованности в качестве запорно-регулирующего устройства в трубопроводных магистралях и промышленных горелках.

Преимущества

• Быстрое, надежное перекрытие трубопровода. Клапан перекрывает подачу газа в течение 1 секунды, предотвращает риск утечек и аварий.
• Долговечная конструкция высокой прочности. При изготовлении клапана использованы материалы, рассчитанные на промышленную интенсивную эксплуатацию и контакт с газами (нержавеющая сталь, алюминий, латунь, NBR-каучук), что обеспечивает стойкость к коррозии, износу, температурным воздействиям. Корпус отлит из алюминия, не содержит сварных швов.
• Эксплуатация в широком диапазоне температур. Электромагнитный клапан бесперебойно работает при температуре окружающей среды -40...+60 °C.
• Очистка потока. На входе газа установлена фильтрующая сетка, не пропускающая твердые частицы размером от 100 микрон.
• Высокий уровень пыле-, влагозащиты. Класс электрозащиты IP 65 позволяет размещать газовый клапан в местах повышенной запыленности и воздействия на корпус влаги без потери функциональности.

Место установки

Газовый э/м клапан может устанавливаться как внутри помещений, так и на открытом воздухе. Требование к объекту: соответствие зоне 2 по классификации взрывоопасных зон. Запрещается размещение запорного устройства в местах, где внешняя среда может вызвать коррозию металла и разрушить материал уплотнений.

Madas M16/RM монтируется так, чтобы стрелка на корпусе указывала в сторону горелки. Необходимо предусмотреть свободный доступ к рычагу взвода клапана. Положение в системе: горизонтальное или вертикальное, но не вниз катушкой.
