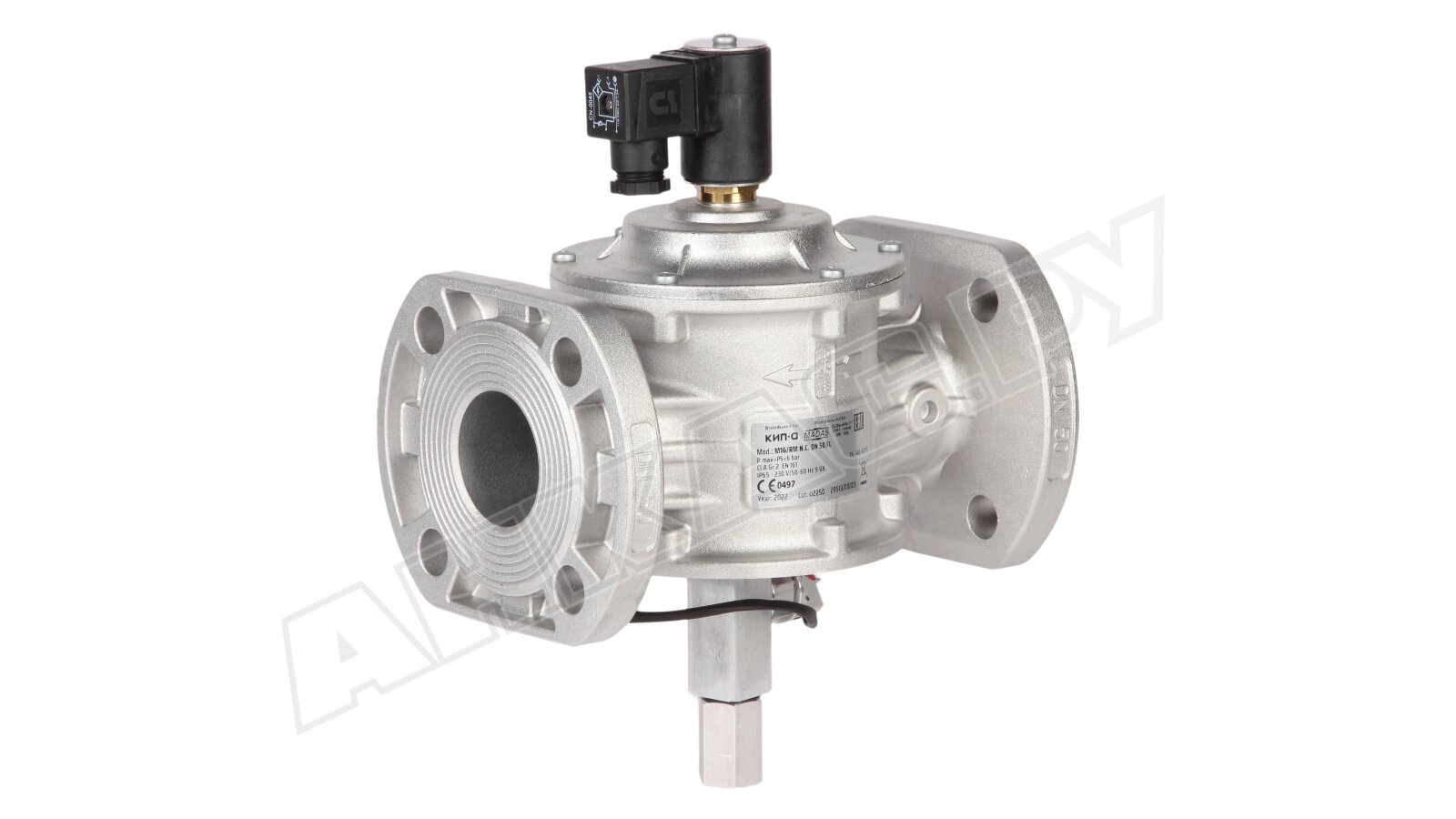

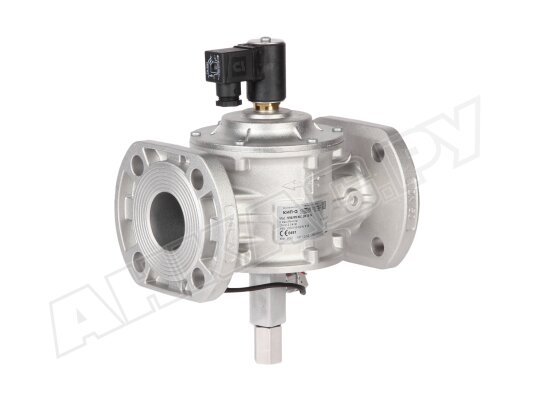

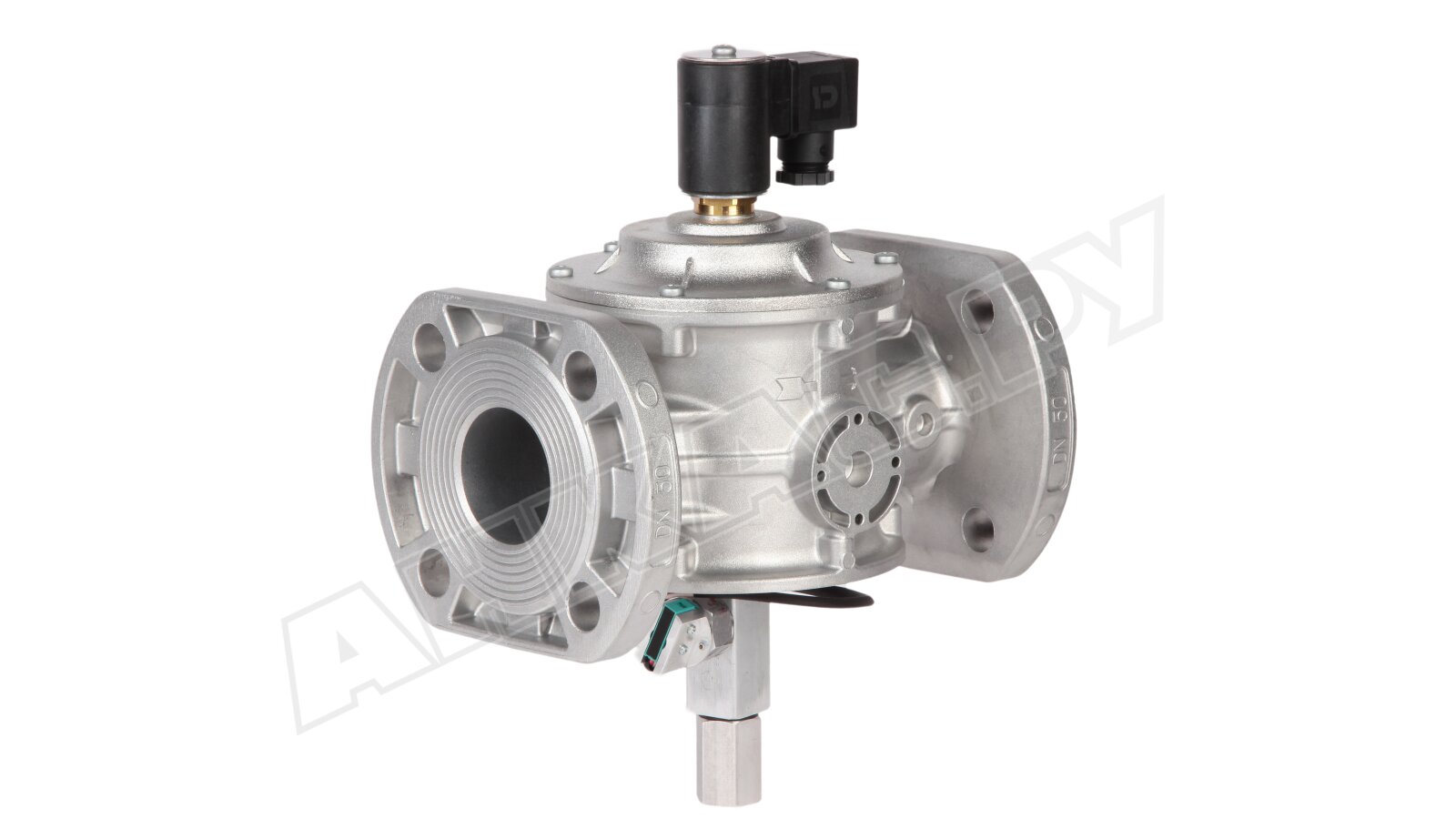

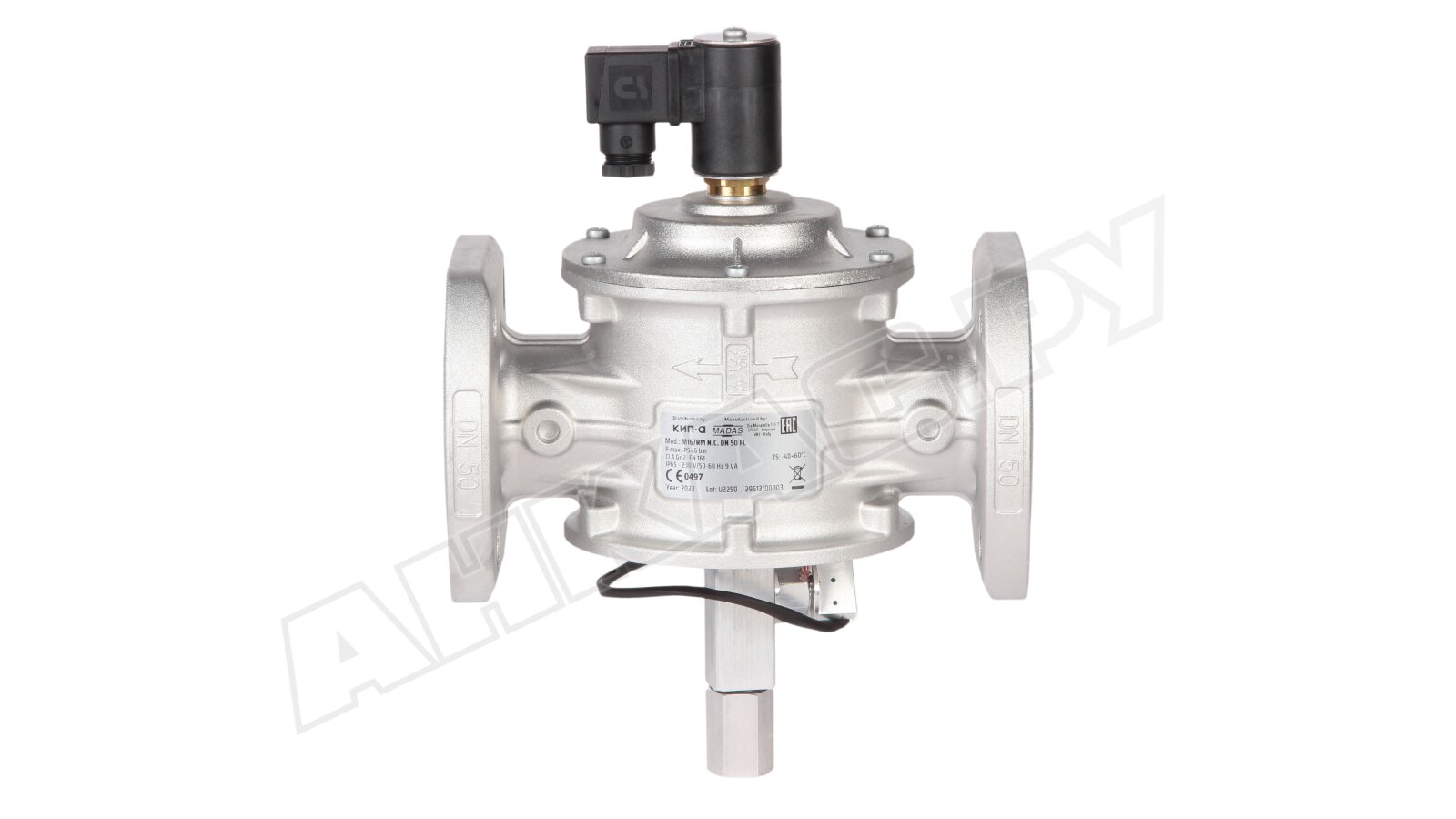

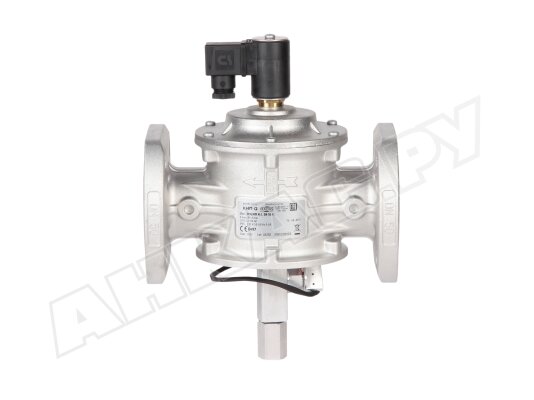

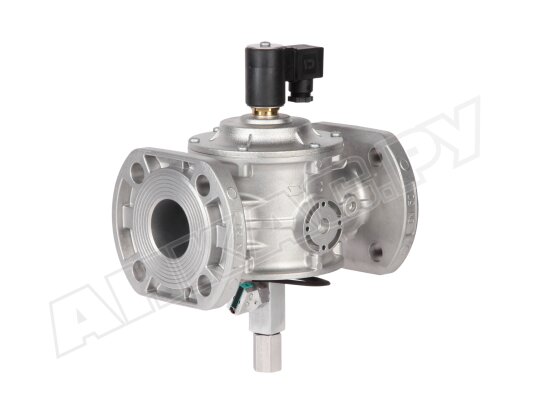

Газовый электромагнитный клапан Madas M16/RM N.C. DN50 FL с индикатором положения

Газовый электромагнитный клапан Madas CM50C0046 008 используется в качестве запорно-регулирующего органа в трубопроводных магистралях и промышленных топочных установках с давлением газа до 6000 мбар. Подходит для работы с природных газом, воздухом, азотом и сжиженным нефтяным газом. Закрывается автоматически, открывается вручную.

Основные параметры:

• работа от сети 230 В, -15%, +10%;
• нормально-закрытый клапан класса «А» герметичности по стандарту EN 161;
• максимальное давление газа: 6000 мбар;
• время срабатывания при отключении электропитания < 1 секунды;
• монтаж в систему с помощью фланцев DN 50;
• диапазон эксплуатационных температур: -40...+60 °C;
• защита контактов от внешних воздействий по стандарту IP65;
• срок службы: не менее 10 лет (6000 рабочих циклов);
• размещение на горизонтальных или вертикальных трубопроводах с катушкой вверху.

Особенности

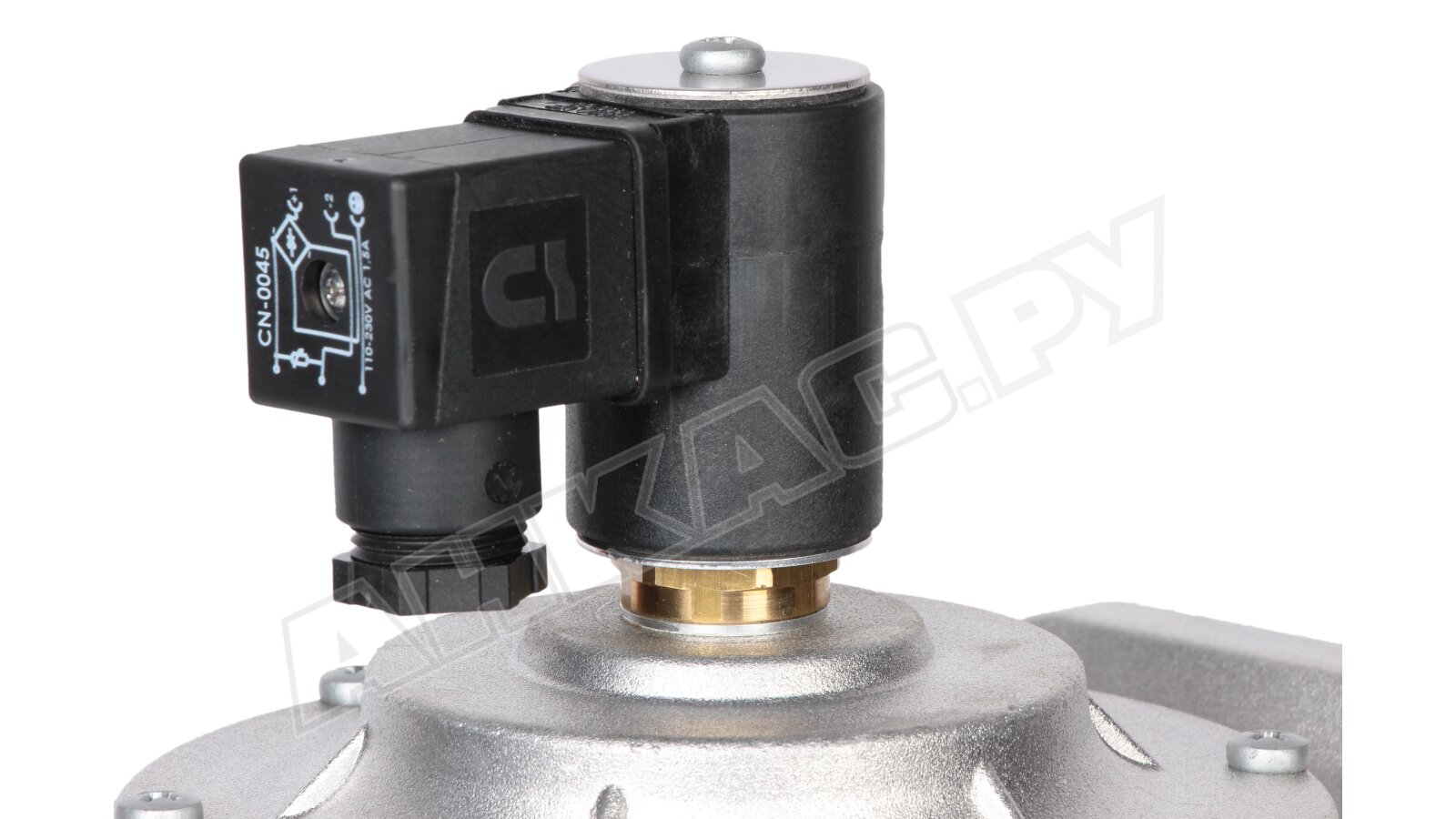

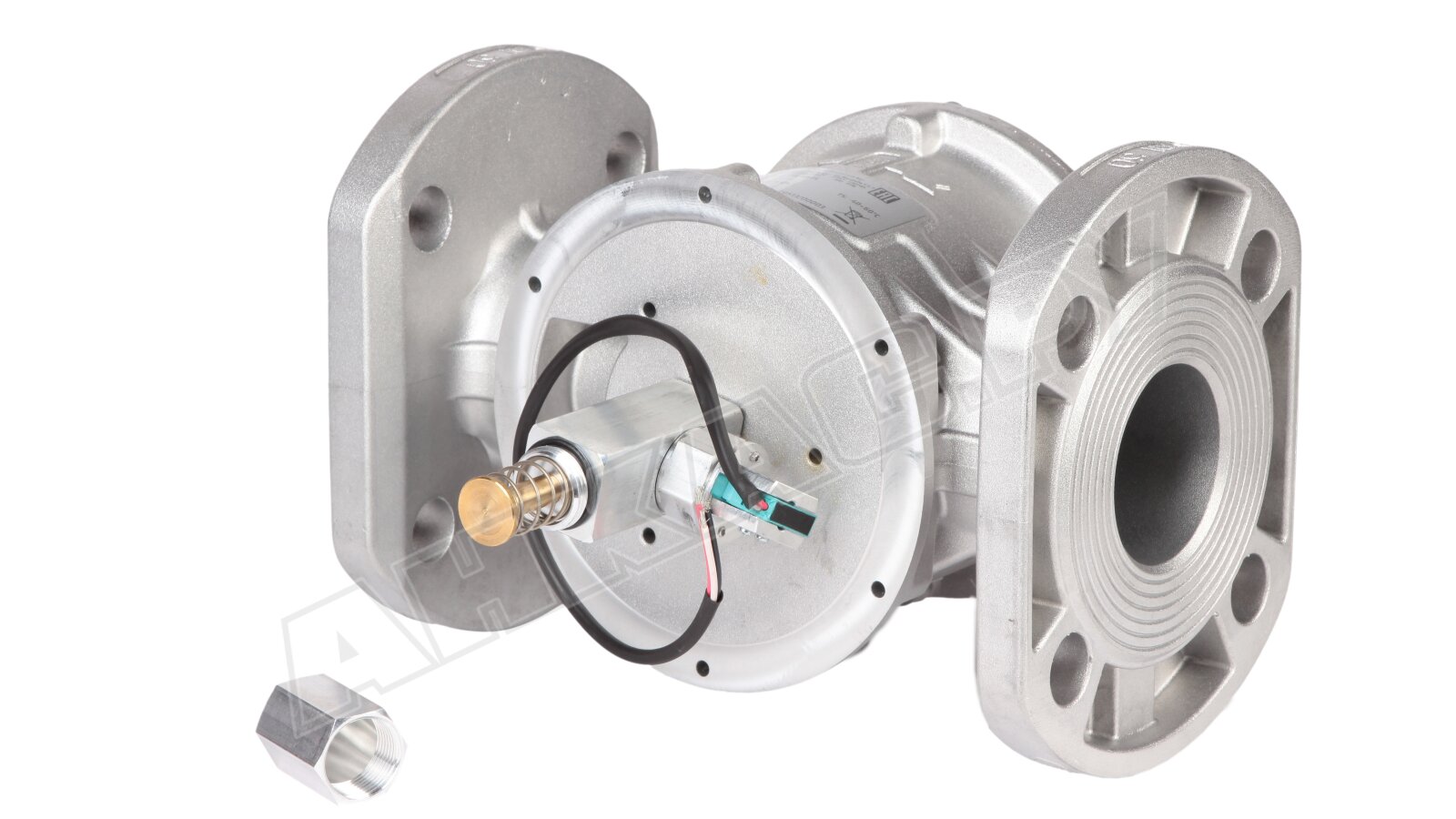

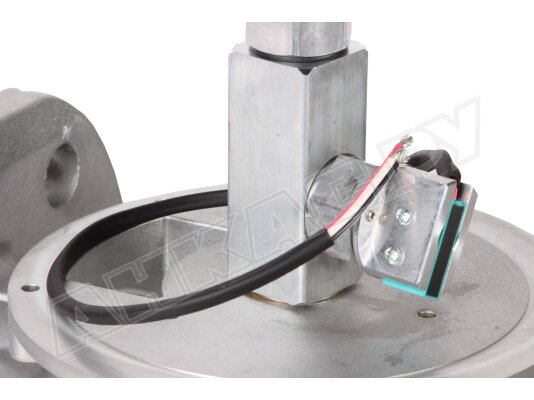

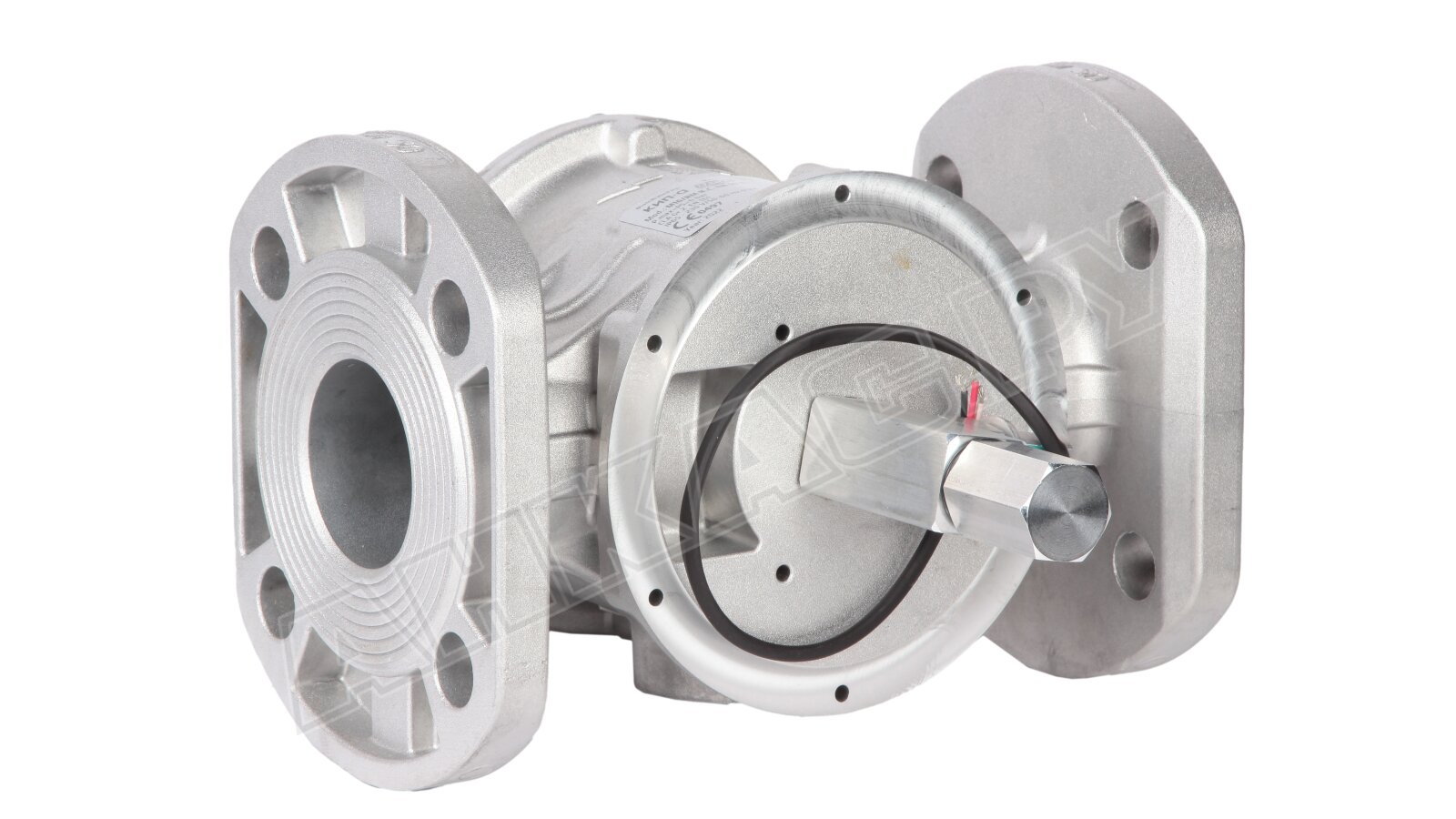

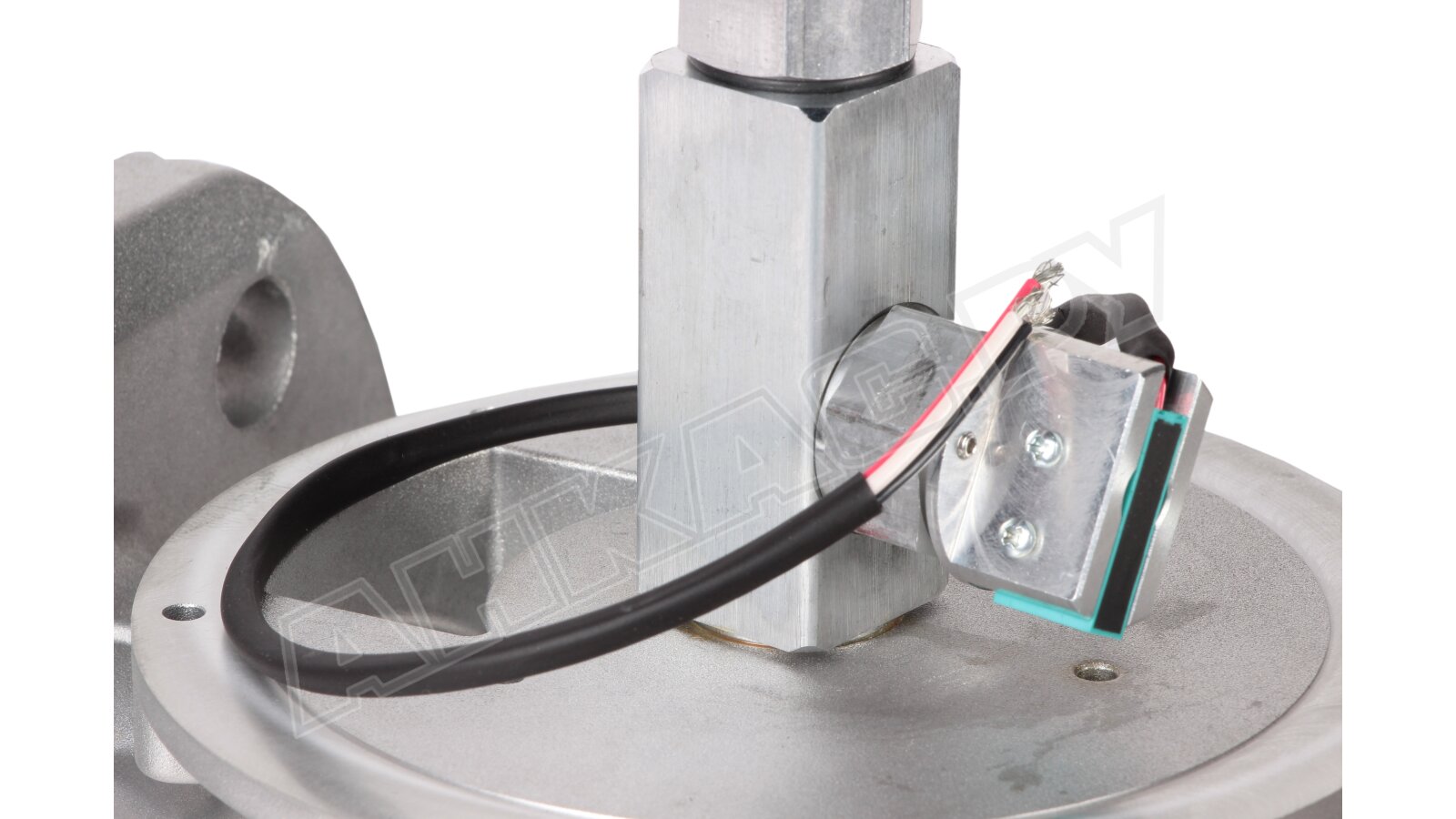

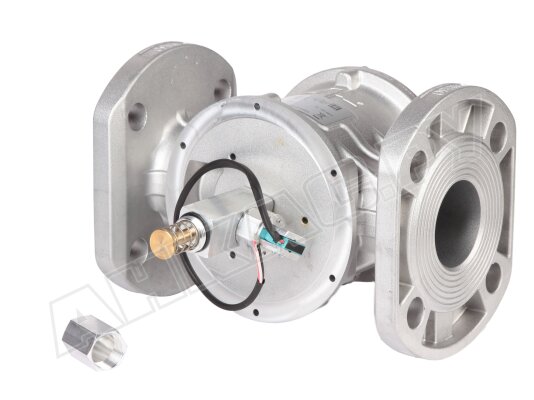

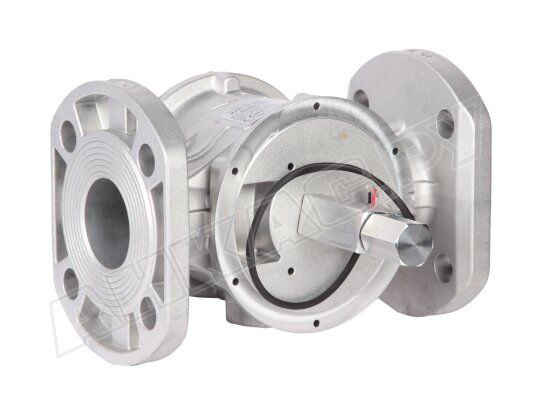

Э/м газовый клапан закрывается при отключении электропитания. Взвод клапана осуществляется вручную с помощью рычага при подаче напряжения на катушку. Указатель положения позволяет дистанционно контролировать состояние затвора.

Корпус клапана Madas CM50C0046 отлит из алюминия, устойчив к механическим, температурным воздействиям, высокому давлению газа. Нержавеющие детали и газонепроницаемые уплотнения гарантируют безопасную работу с газами, отсутствие утечек.

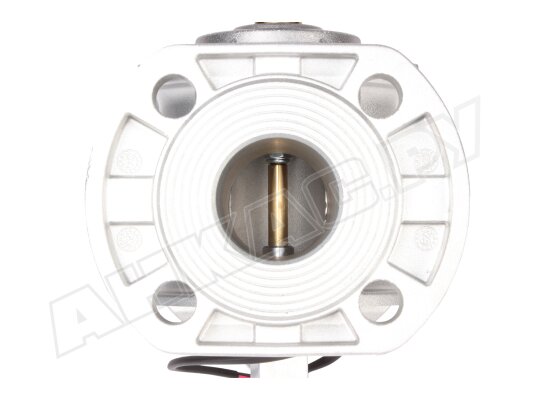

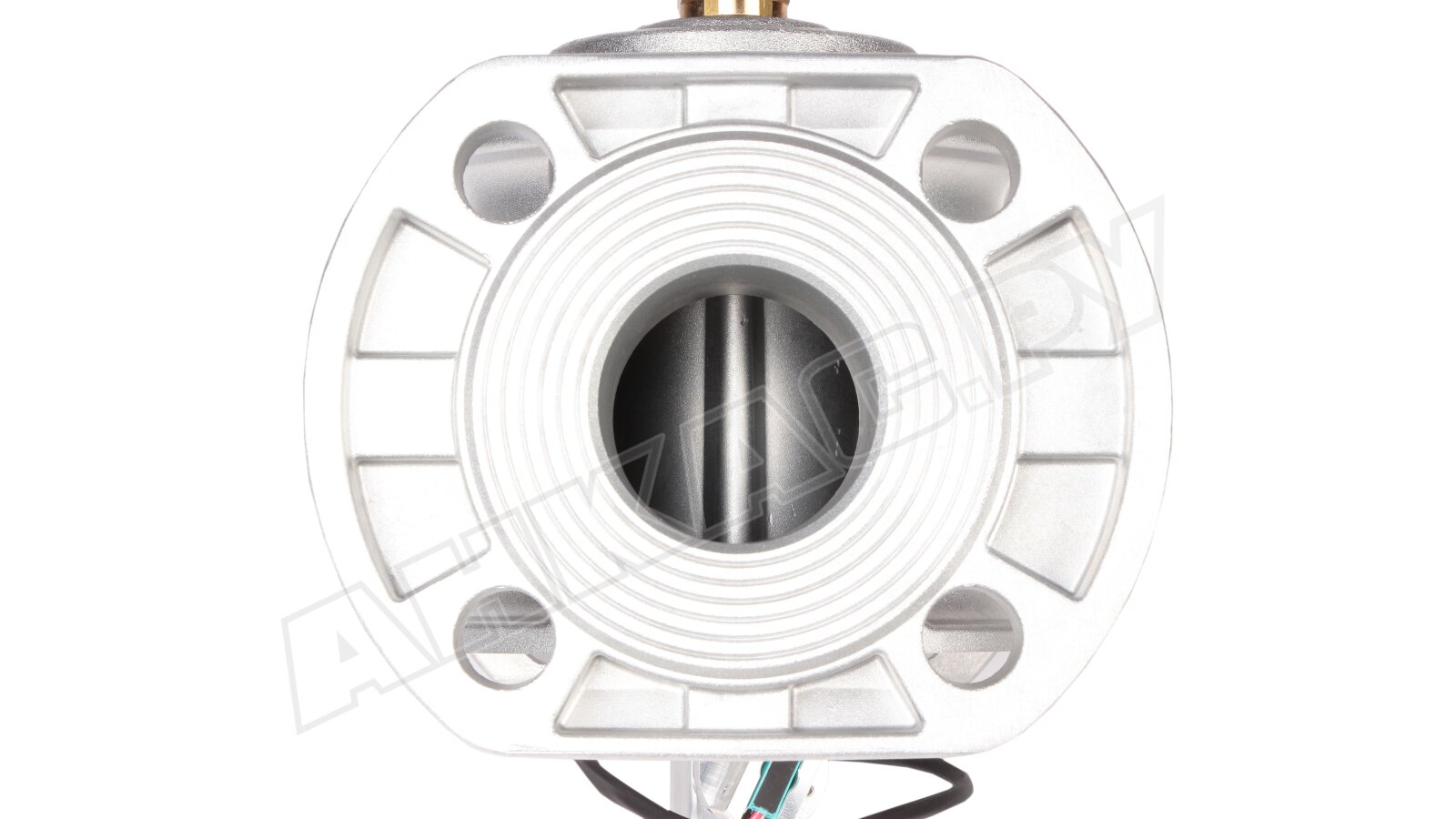

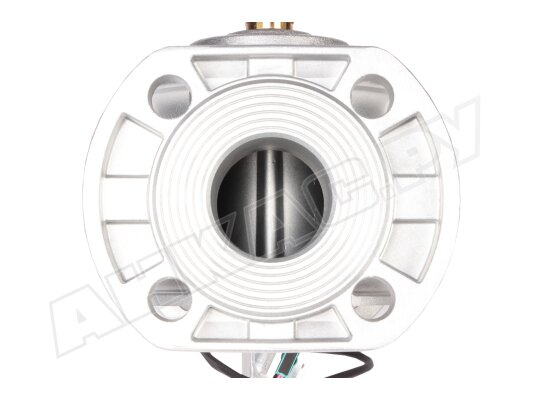

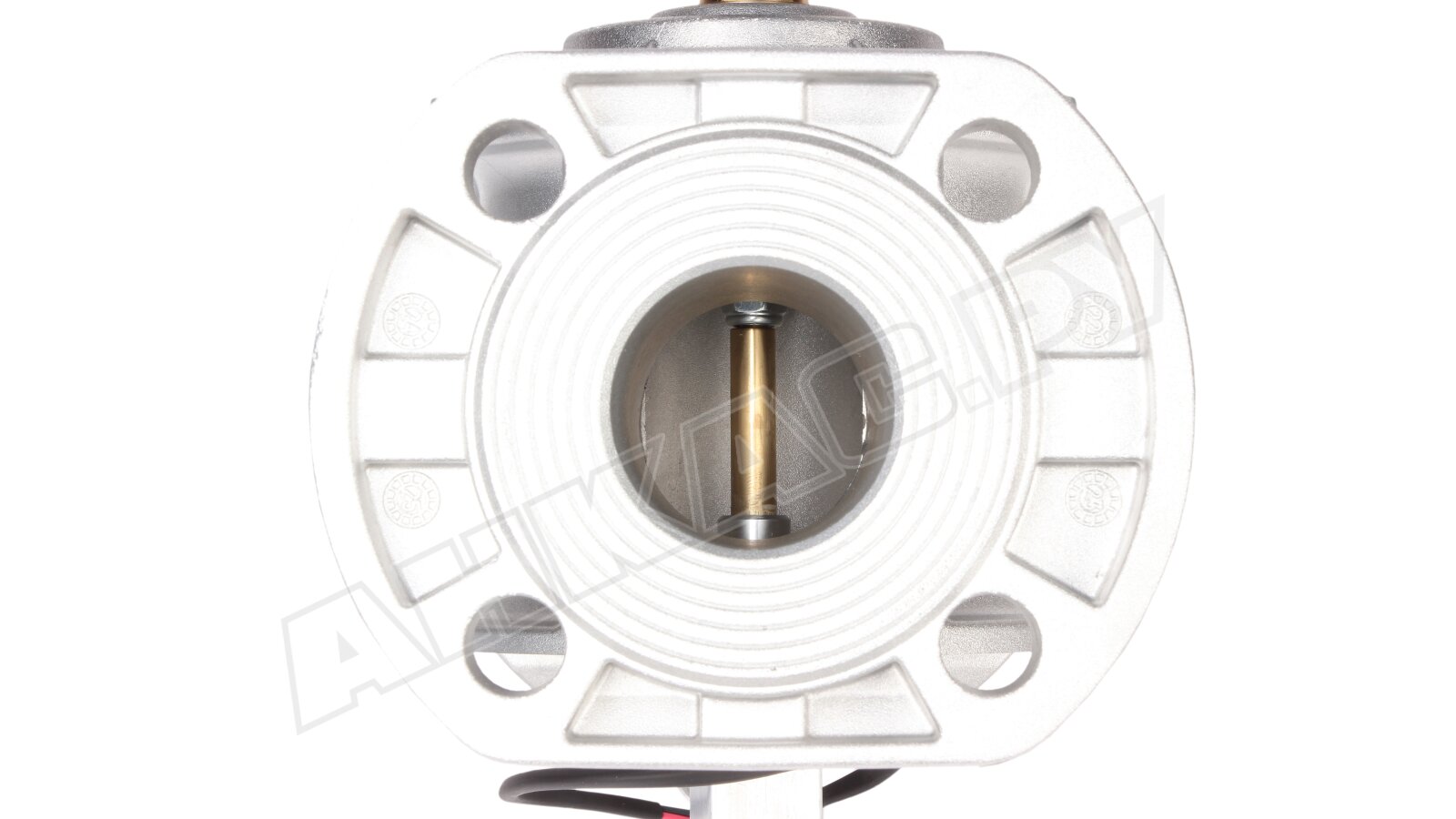

Входящий поток очищается от грязи благодаря встроенной сетке степенью фильтрации 100 микрон, что повышает надежность работы запорной арматуры.

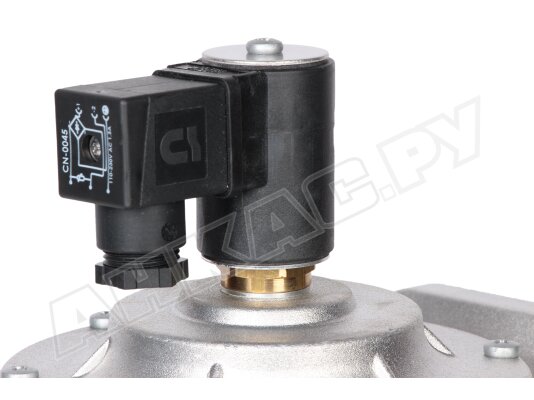

Электрические контакты полностью защищены от пыли и влаги при направлении на корпус струй воды под любым углом.

Место установки газового клапана

Электромагнитный газовый клапан Madas M16/RM NC может устанавливаться как внутри помещений, так и на открытых площадках при условии отсутствия агрессивной внешней среды, разрушающей сталь, алюминий, каучук.

Монтаж осуществляется в месте, удобном для взвода клапана. Для правильного позиционирования запорной арматуры стрелка на корпусе должна направляться в сторону газопотребляющего устройства.

Преимущества:

• быстрое закрытие при обесточивании;
• конструкция для систем с высоким давлением газа (до 6 бар);
• индикатор положения клапана;
• встроенный сетчатый фильтр на входе;
• вариативность монтажной ориентации;
• высокий уровень пыле-, влагозащиты;
• исполнение для всепогодной эксплуатации.

Линейка Madas M16/RM NC

В серии представлены электромагнитные газовые клапаны с питанием от сети 12В, 24В, 230В, резьбовыми и фланцевыми соединениями DN20-50 и DN25-300, для промышленных газовых установок с максимальным давлением 500 и 6000 мбар.
