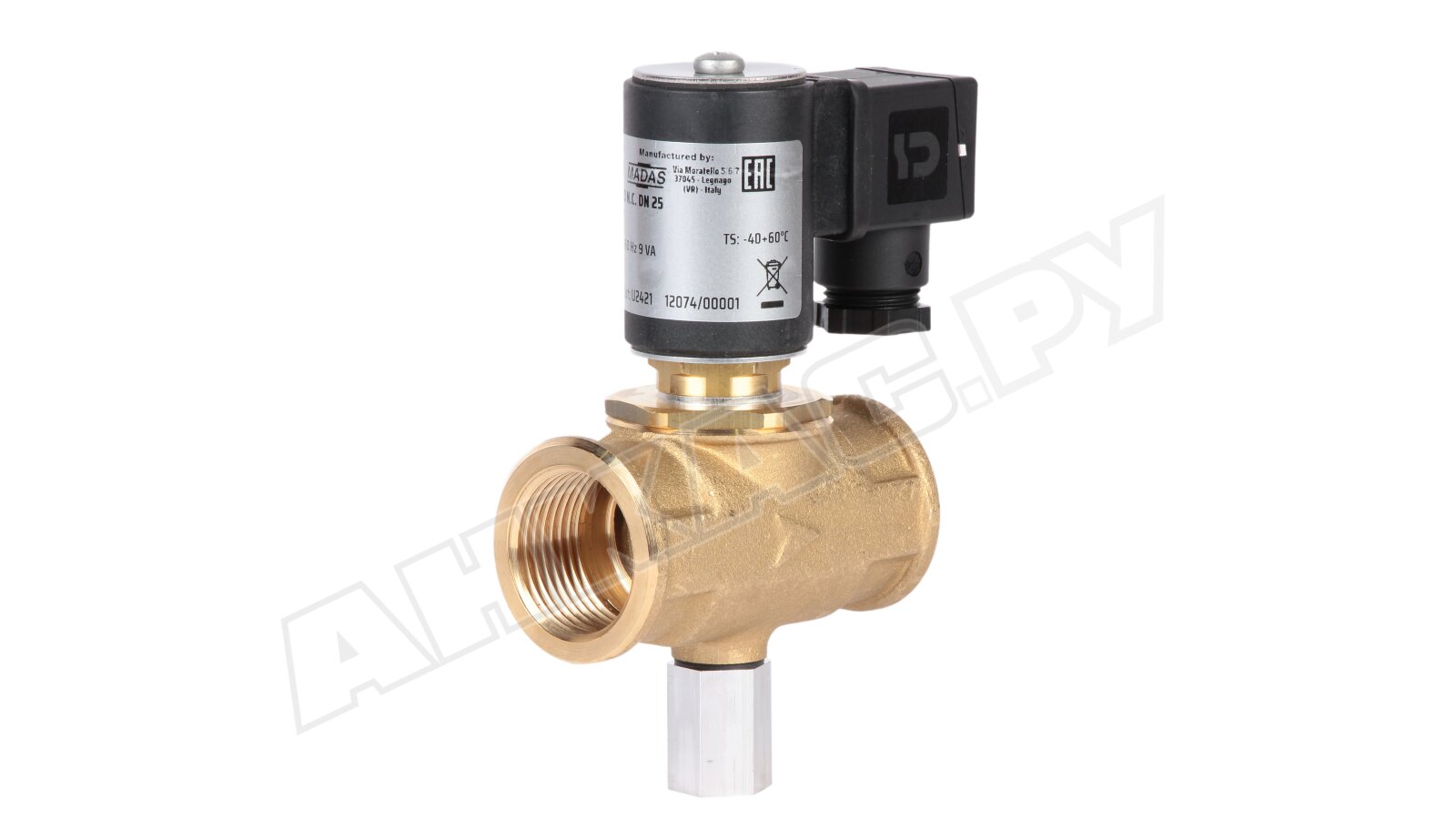

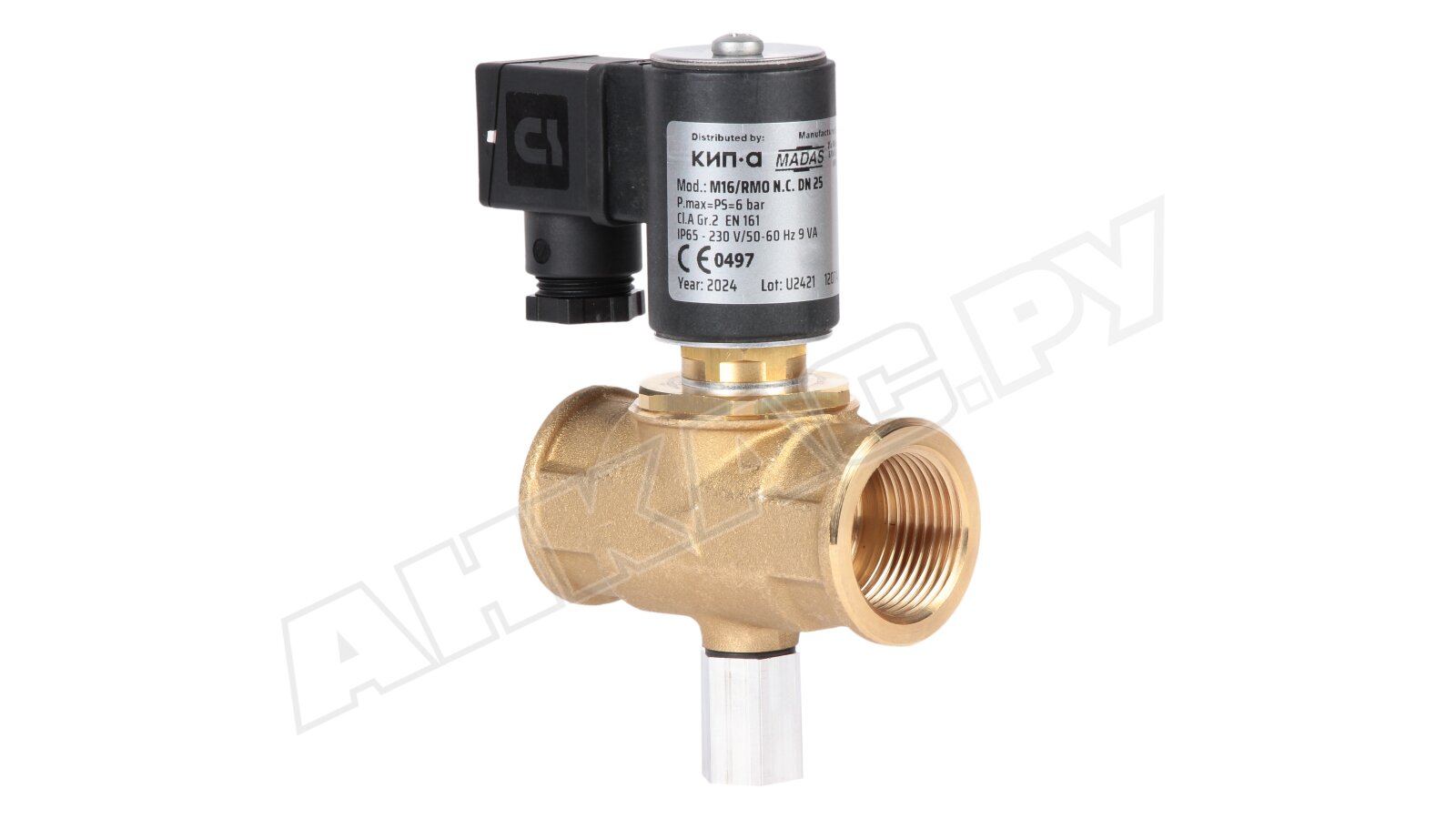

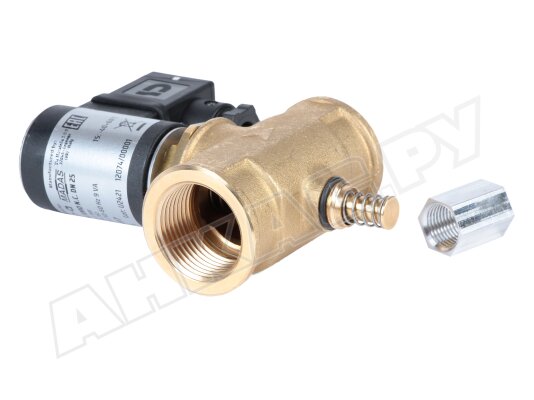

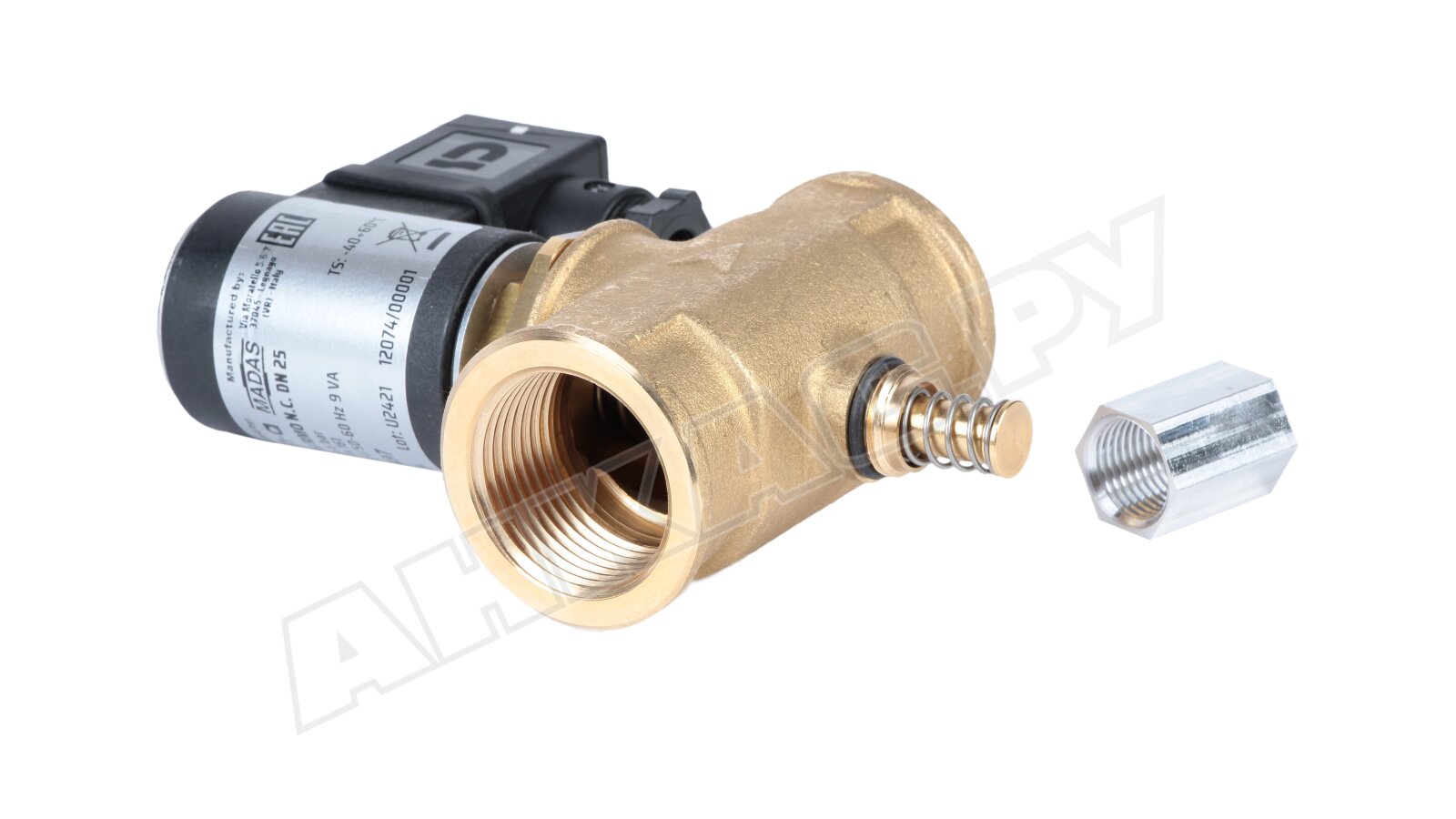

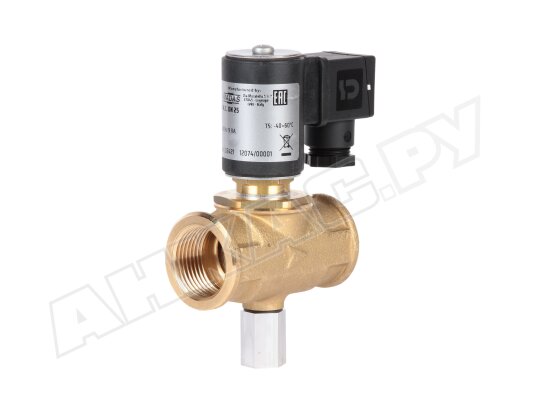

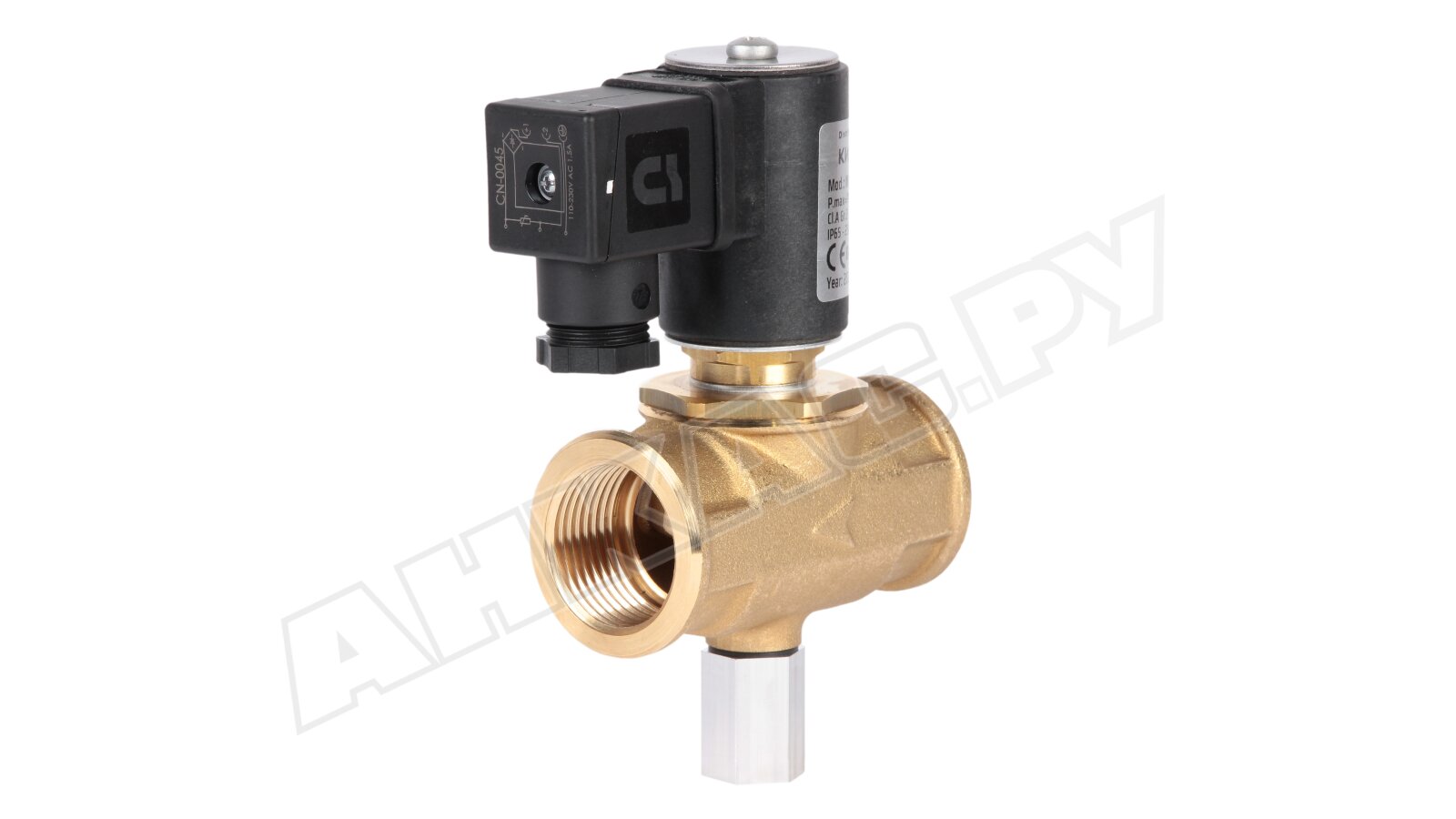

Газовый электромагнитный клапан Madas M16/RMO N.C. DN 25 6 бар

Газовый электромагнитный клапан Madas CO04C0000 008 представляет собой быстродействующее запорное устройство с ручным взводом, предназначенное для промышленных топочных установок и магистральных трубопроводов с давлением газа до 6000 мбар.

Особенности

Клапан Madas CO04C0000 является нормально-закрытым устройством с ручным открытием. Взвод осуществляется только вручную при подаче напряжения на катушку. Недопустимо выполнять моментальный взвод при давлении в магистрали 500-6000 мбар.

Запорная арматура остается в открытом положении при поступлении электропитания. В случае обесточивания мгновенно закрывается. Положение клапана можно контролировать дистанционно при установке указателя (опция).

Электромагнитный газовый клапан предназначен для работы с природным, сжиженным газом, воздухом, азотом (сухие газы). По отдельному запросу доступны модификации для биогаза, попутного нефтяного газа.

Основные параметры:

• рабочее напряжение: 230 В, допустимое отклонение -15%, +10%;
• максимальное входное давление газа: 6000 мбар;
• класс «А» герметичности по европейскому стандарту EN 161;
• защита электрических контактов и э/м катушки по стандарту IP65;
• резьбовой способ соединения с трубопроводом, Rp1";
• закрытие при отключении питания в течение 1 секунды;
• допустимые эксплуатационные температуры: -40...+60 °C;
• ресурс службы: 6000 циклов (более 10 лет);
• горизонтальный или вертикальный монтаж (катушка сверху).

Конструкция

Корпус запорной арматуры отлит из алюминия, не содержит сварных швов, что обеспечивает безопасную работу с газом, подаваемым под высоким давлением. Конструкция произведена с учетом промышленных условий эксплуатации. Использованы износостойкие материалы: нержавеющая сталь разных марок, алюминий, латунь. Уплотнения из NBR-каучука обладают газонепроницаемыми свойствами, что исключает риск утечек газа.

Внешняя оболочка класса IP65 не допускает проникновение пыли и влаги внутрь устройства, что позволяет устанавливать клапан на открытом воздухе.

Монтаж в систему

Клапан встраивается в горизонтальные и вертикальные трубопроводы (катушку нельзя переворачивать). Для удобства сборки на корпус нанесена стрелка, которая указывает направление потока. При монтаже необходимо предусмотреть свободный доступ к механизму взвода.

В месте эксплуатации не допускается воздействие агрессивной внешней среды, способной разрушить материал корпуса, деталей или уплотнений.

Преимущества

• Быстрое срабатывание, герметичная отсечка потока.
• Литой коррозиестойкий корпус для высоких нагрузок и давления.
• Высокий уровень пыле-, влагозащиты внешней оболочки (стандарт IP65).
• Всепогодная эксплуатация. Широкий диапазон рабочих температур (до -40°C/+60 °C).

Сервисное обслуживание

Для надежной работы газовой установки необходимо регулярно очищать фильтр от загрязнений, при необходимости заменять на новый.
