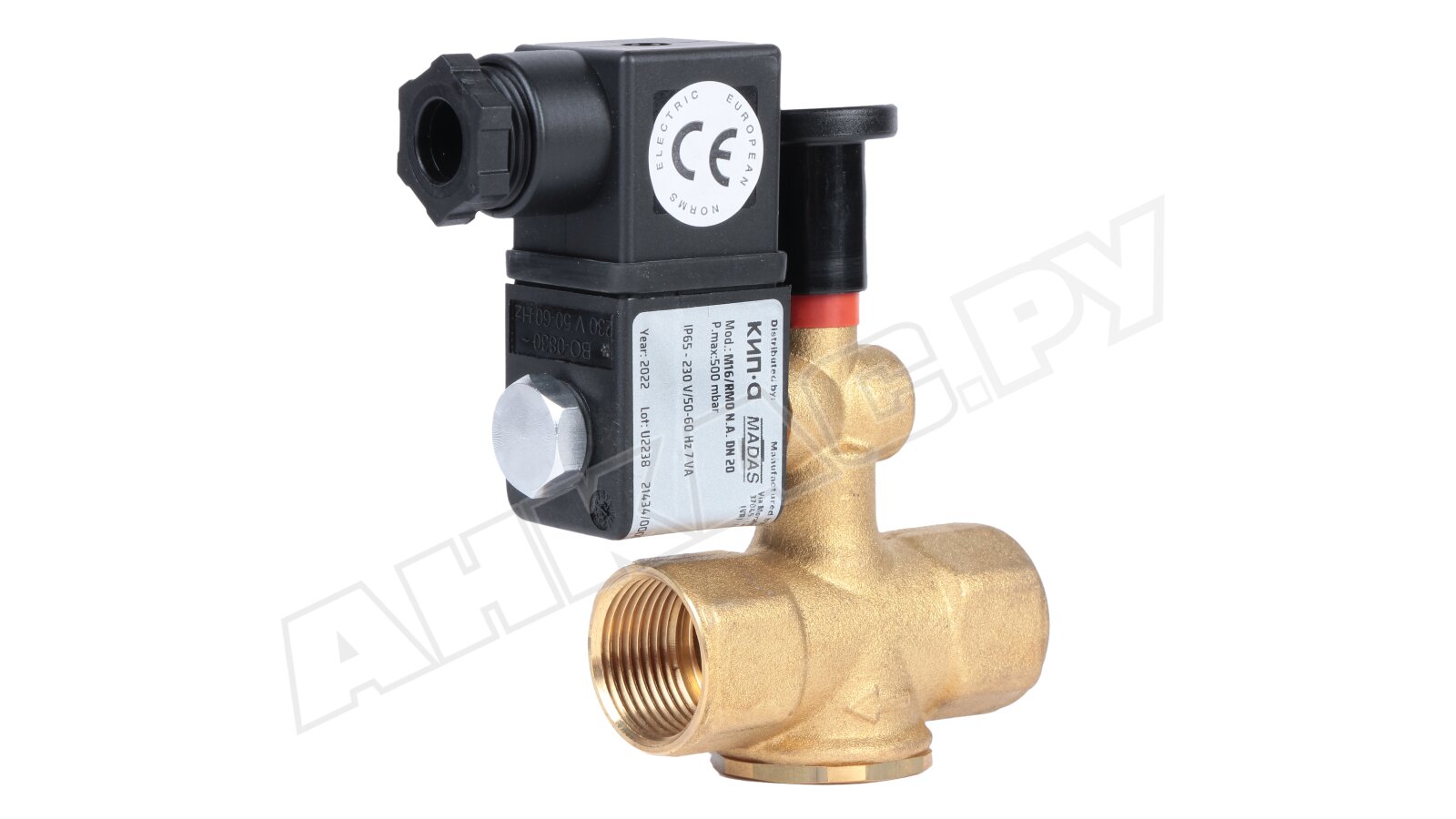

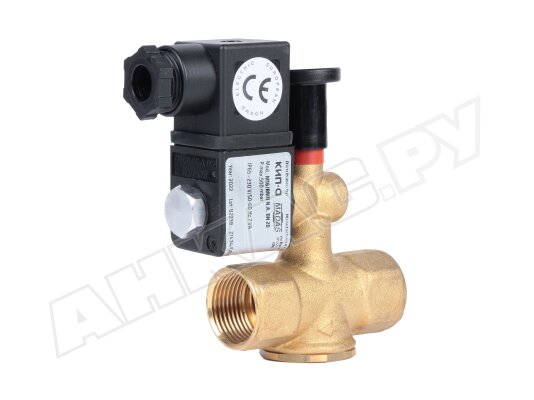

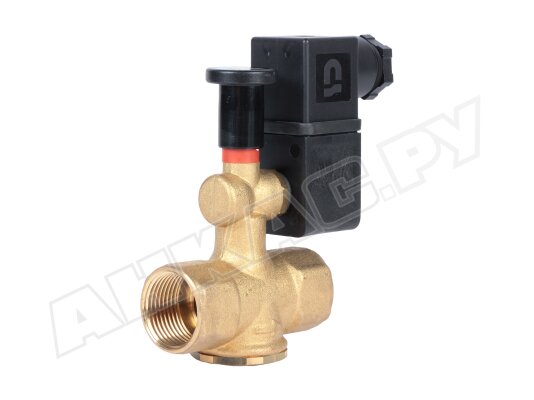

Газовый электромагнитный клапан Madas M16/RMO N.A. DN 20

Газовый электромагнитный клапан Madas RO03 008 применяется в промышленном газовом оборудовании с давлением до 500 мбар. Отличается быстрым закрытием, высоким уровнем пылевлагозащиты, широким диапазоном эксплуатационных температур. Собран в корпусе из латуни. Подходит для работы с метаном, сжиженным газом, азотом, воздухом (сухой газ).

Особенности

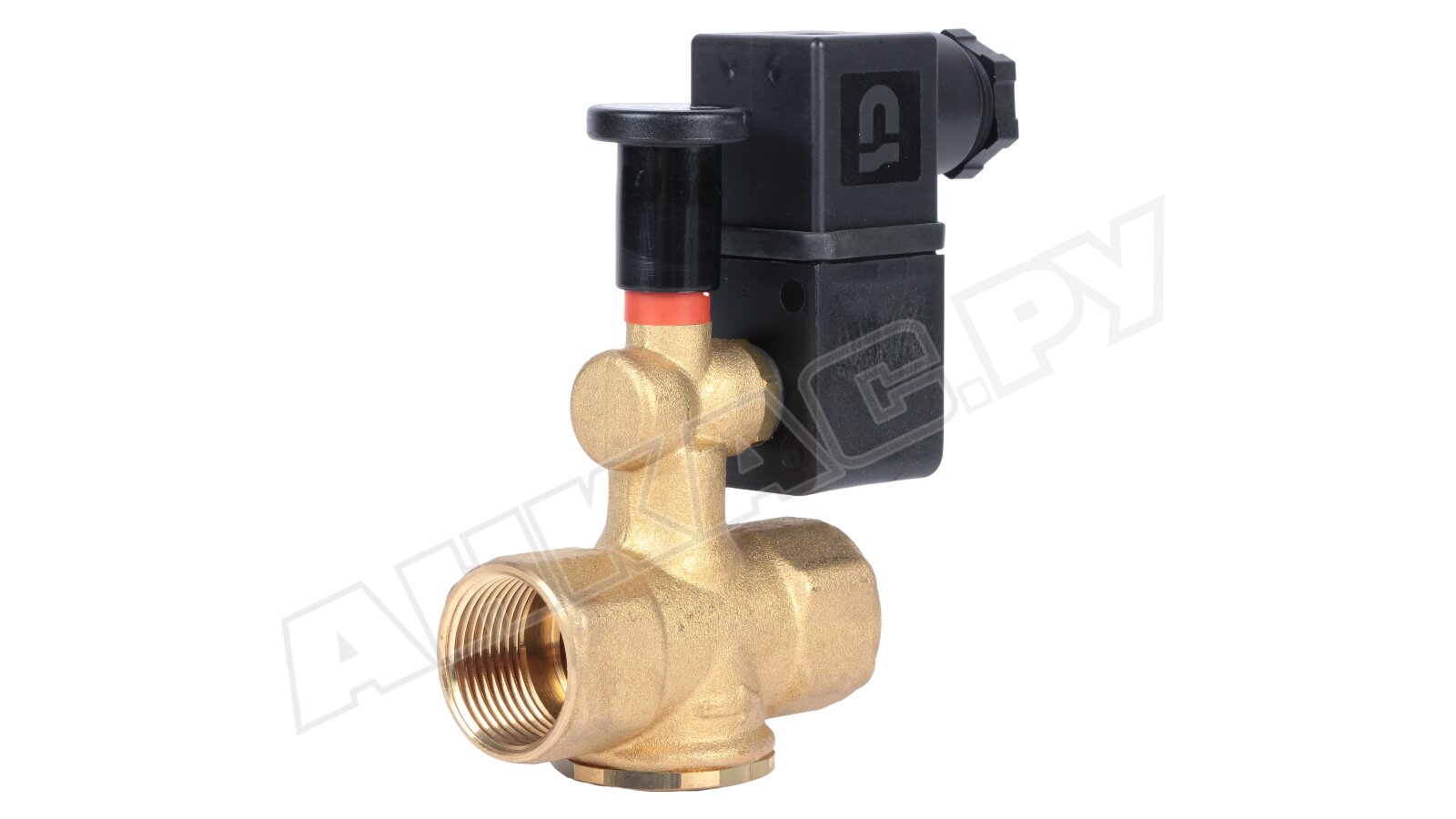

Клапан входит в серию нормально-открытых электромагнитных устройств M16/RMO N.A, закрываемых автоматически и открываемых вручную. Для взвода клапана предусмотрена рукоятка. Взвод осуществляется постепенно, с учетом выравнивания давления на входе и выходе. Клапан быстро закрывается при поступлении рабочего напряжения на электромагнитную катушку.

Основные параметры:

• применение в системах с давлением газа до 500 мбар;
• герметичная конструкция, класс «А» по стандарту EN 161;
• рабочее напряжение: 230 В, допустимое отклонение -15%, +10%;
• быстродействие, отсечка потока в течение 1 сек. при подаче напряжения на катушку;
• резьбовые отверстия Rp 3/4" для фиксации к трубопроводу;
• горизонтальный, вертикальный монтаж, кроме перевернутого положения катушки;
• класс нагревостойкости изоляции: F (+155°);
• всепогодное исполнение, диапазон рабочих температур: -40...+60 °C;
• максимальная температура на поверхности корпуса: +70 °C;
• 10 лет службы (6000 рабочих циклов);
• 2-летнее гарантийное обслуживание.

Область применения

Газовый клапан Madas RO03 применяется в качестве запорно-регулирующего устройства в трубопроводных магистралях, промышленном топочном оборудовании с давлением газа не более 0,5 бар.

Конструкция Madas RO03

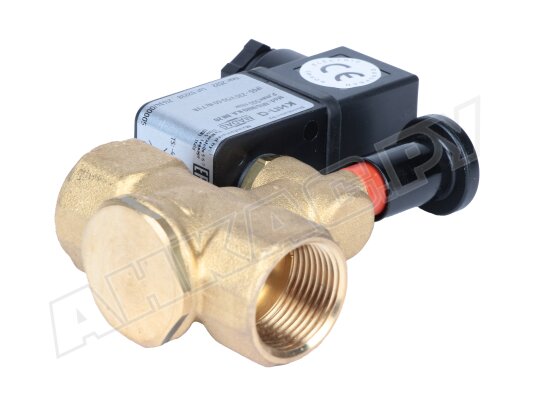

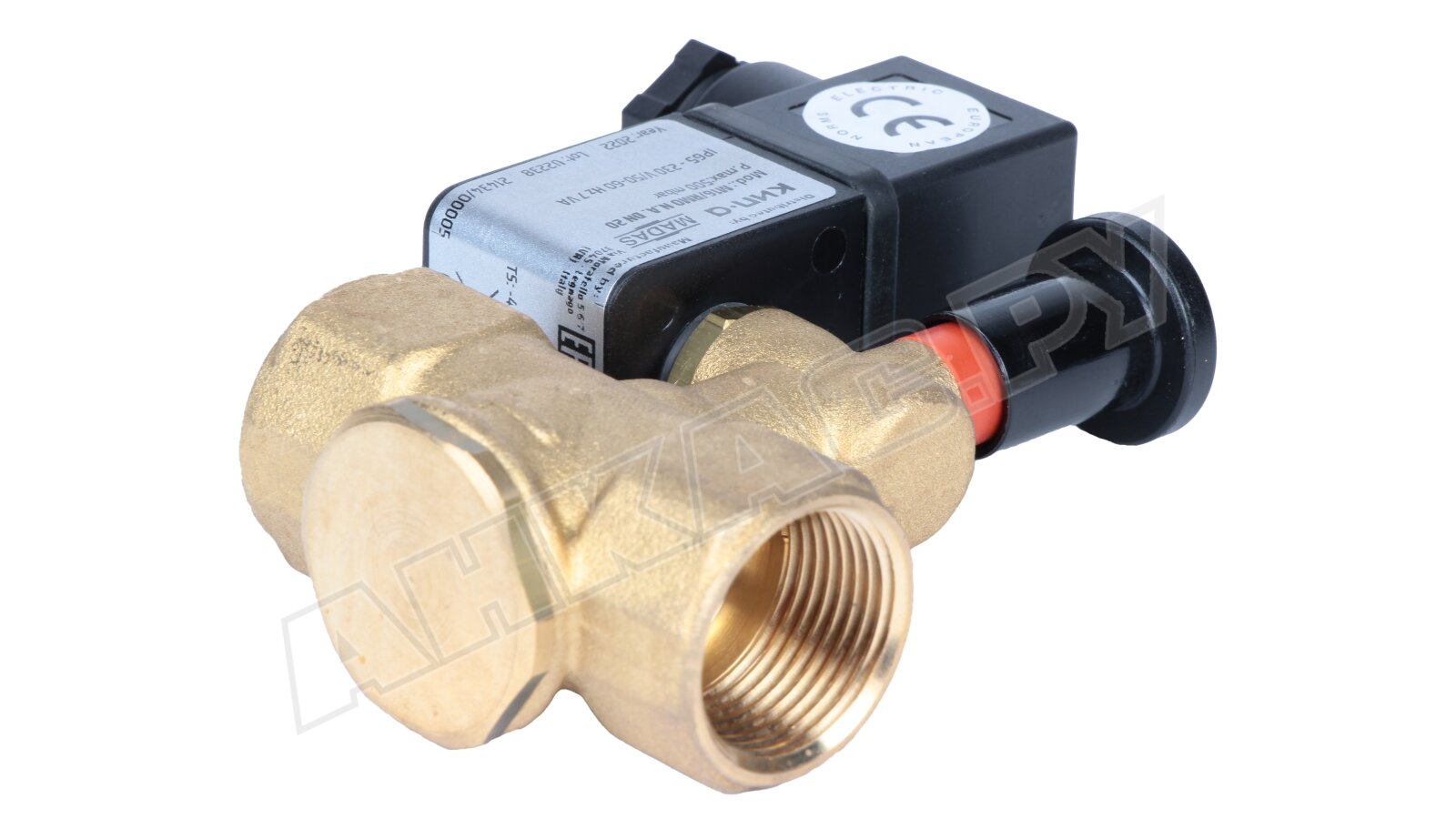

Газовый электромагнитный клапан оснащен коррозиестойким корпусом из латуни с резьбовыми отверстиями для быстрого и надежного присоединения. Конструктивные элементы и уплотнения произведены из нержавеющей стали (оцинкованной, марки 430F), штампованного алюминия, латуни, алюминия 11S, NBR-каучука, стойких к перепадам температур, составу газов, механическим воздействиям. По запросу возможна установка на входе клапана фильтрующей сетки для очистки потока.

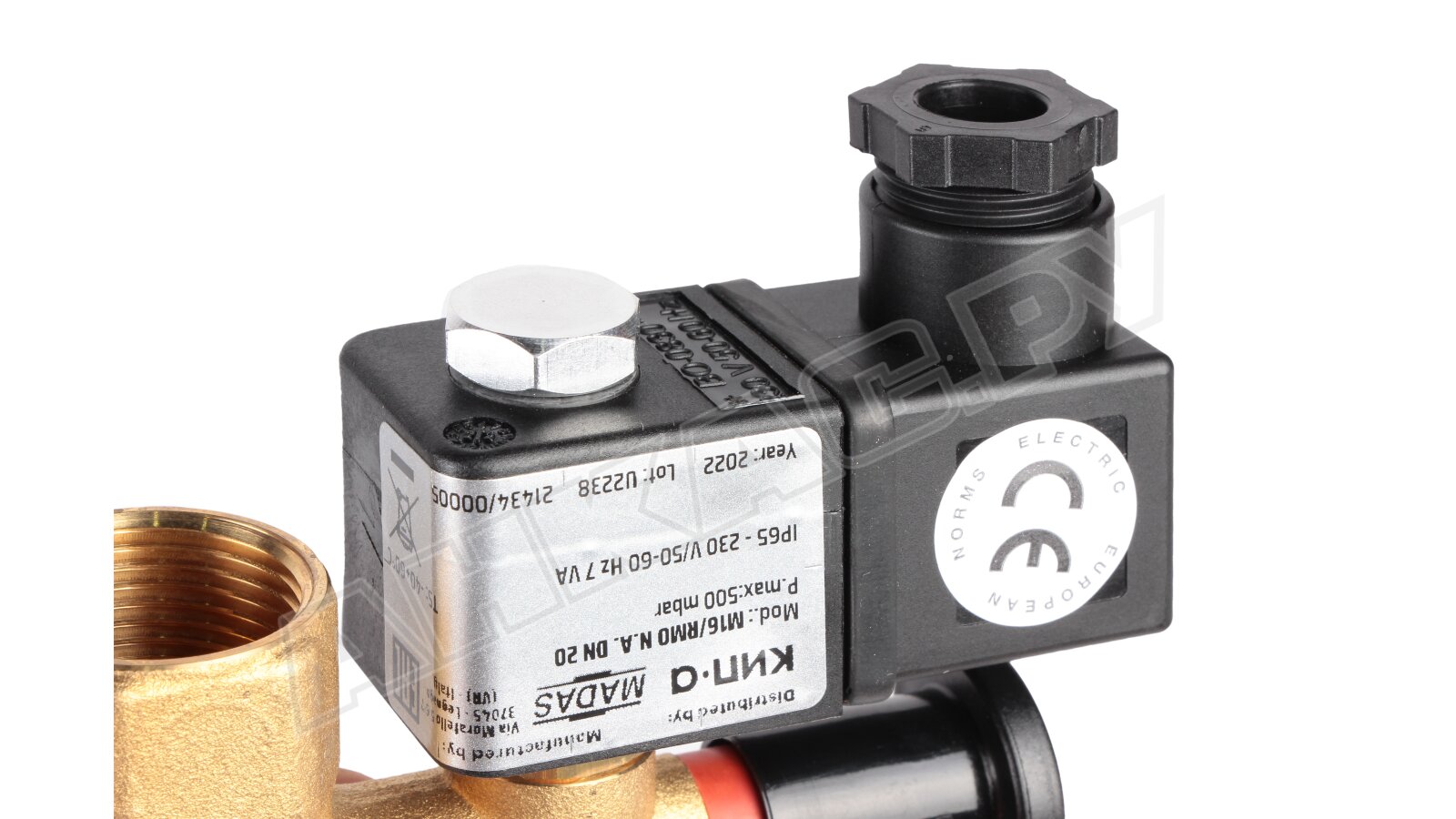

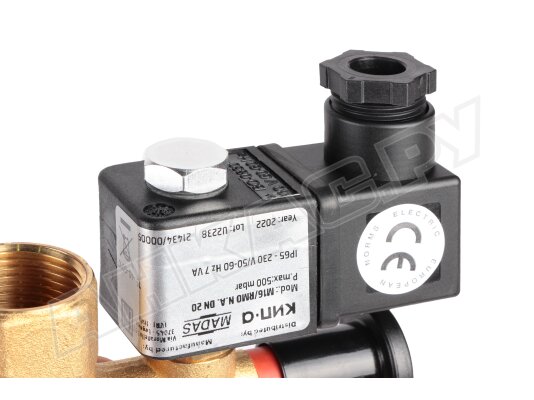

Электрические компоненты защищены от воздействия пыли и влаги (при направлении на корпус струй воды с любой стороны) по стандарту IP65, что расширяет возможности размещения и эксплуатации клапана.

Преимущества:

• быстрое срабатывание при подаче напряжения на катушку;
• латунный коррозиестойкий корпус;
• исполнение для всепогодной эксплуатации;
• возможность оснащения сетчатым фильтром (по запросу);
• монтаж в горизонтальные и вертикальные трубопроводы;
• высокий уровень электрозащиты.

Место размещения

Электромагнитные газовые клапаны M16/RMO N.A. устанавливаются в помещениях зоны 2 по классификации взрывоопасных зон. Допустимо уличное размещение при условии защиты от атмосферных осадков. Запрещена установка и эксплуатация запорной арматуры в местах, где внешняя среда способна вызвать разрушение конструктивных частей и уплотнений.

Клапан монтируется, как правило, до регулятора давления газа, так, чтобы стрелка на корпусе совпадала с направлением потока. В месте размещения должен быть обеспечен свободный доступ к рукоятке взвода.
