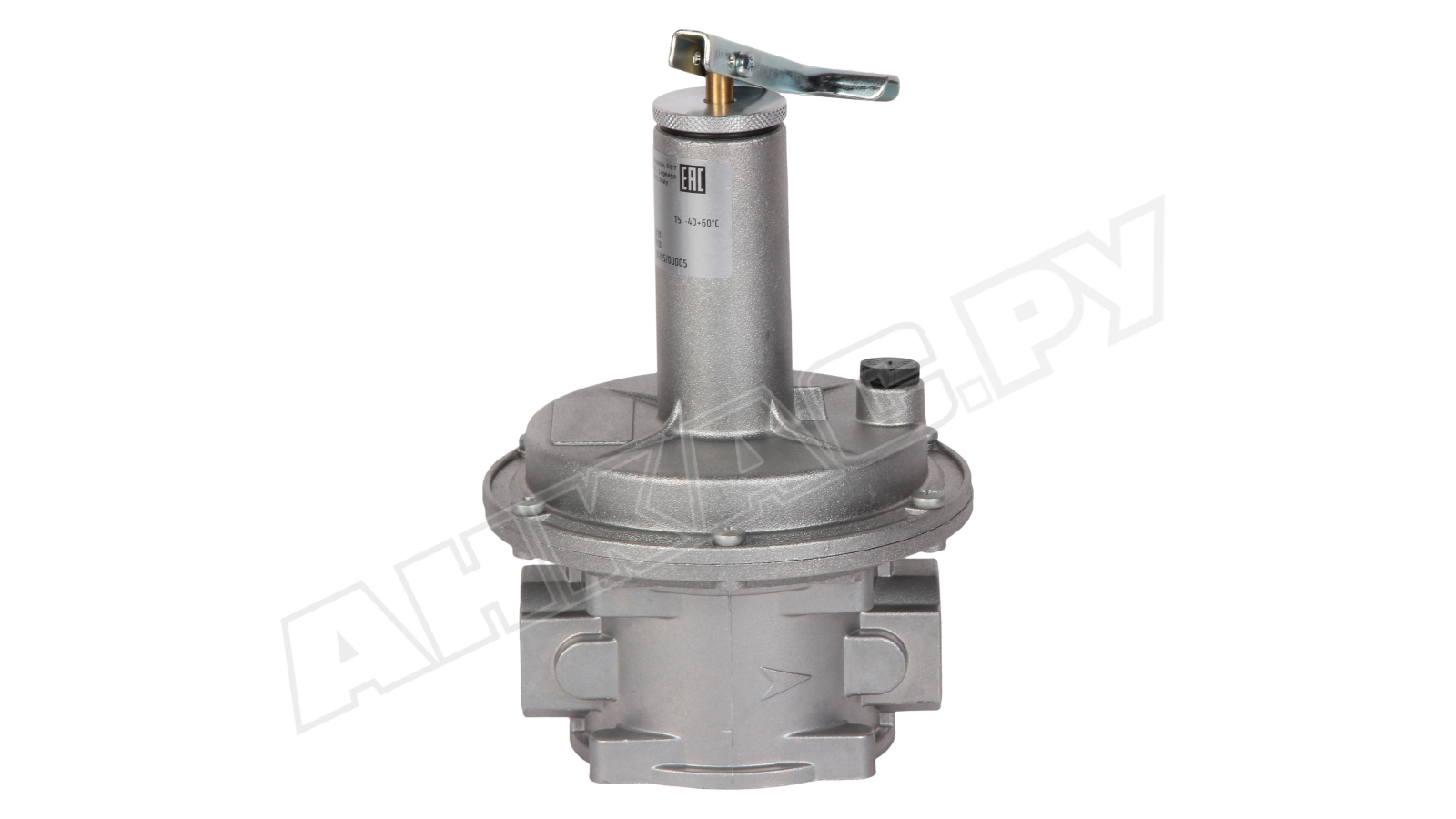

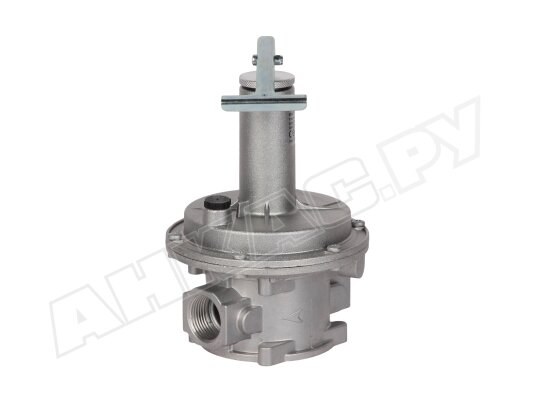

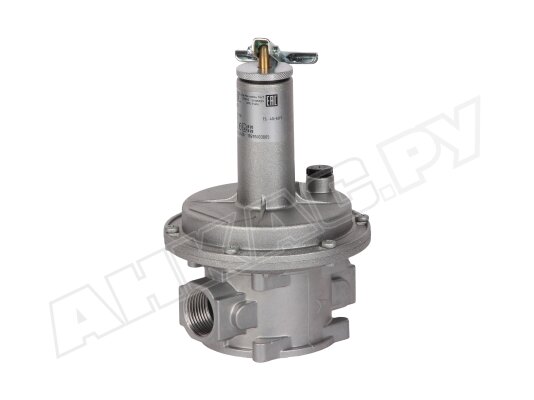

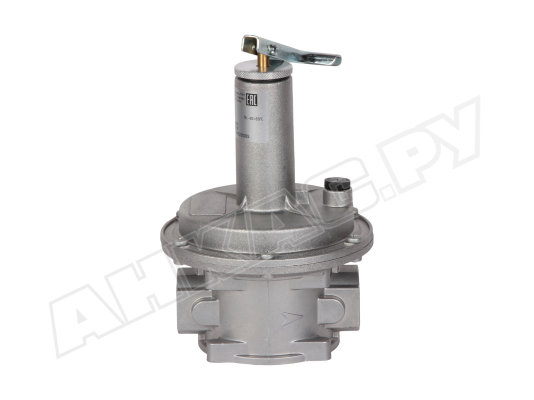

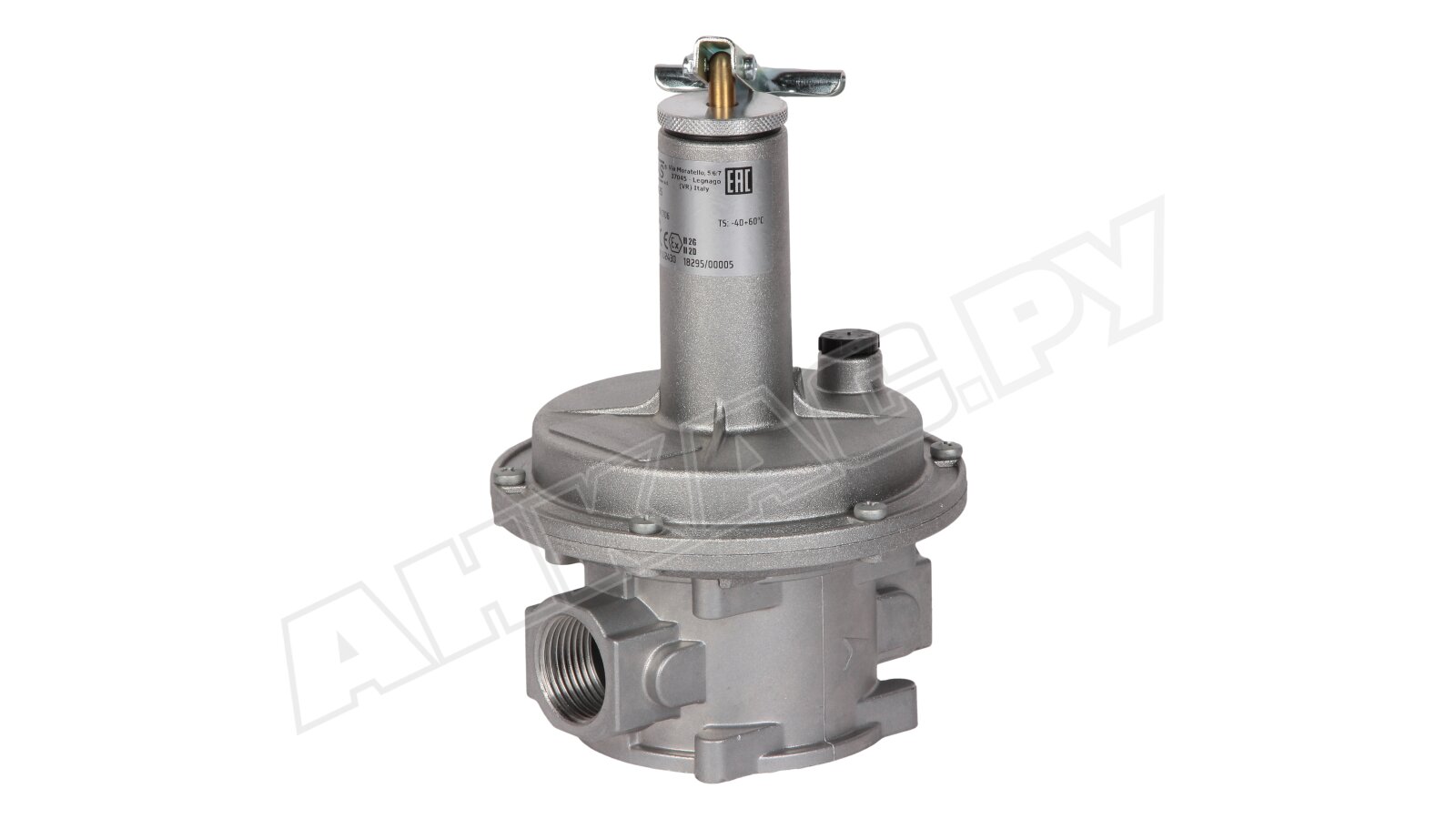

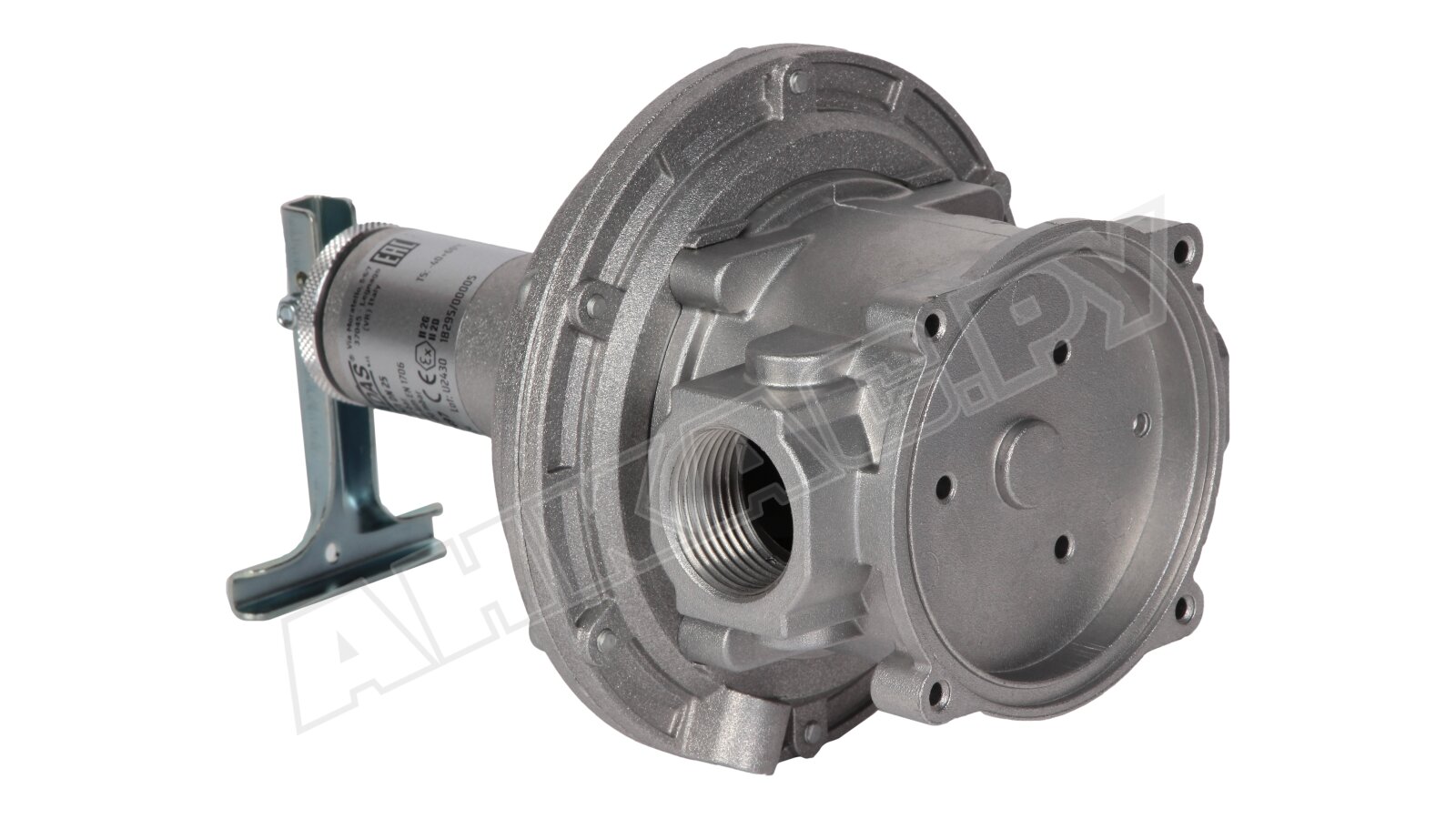

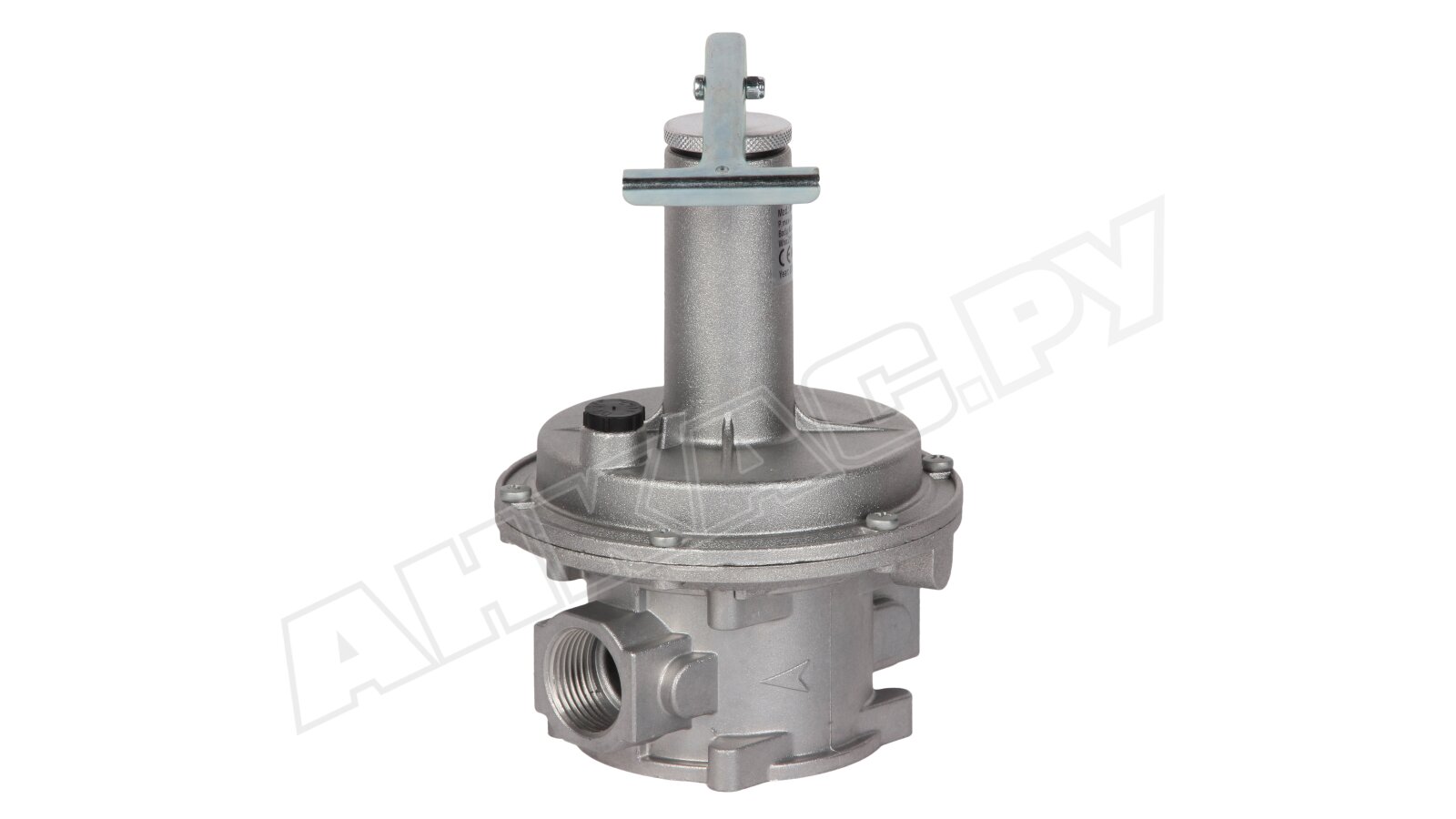

Предохранительно-сбросной клапан Madas MVS/1 DN 25, VSL04 040

Предохранительно-сбросной клапан Madas VSL04 040 служит для дополнительной безопасности газовой установки. Не допускает подачу газа на горелку под пиковым давлением, выпуская избыточный объем. Снабжен рычагом для принудительного открытия. Рассчитан на давление в системе 1000 мбар.

Подробнее о клапане Madas VSL

• Клапан безопасности выпускает избытки газа при повышении давления после регулятора до заданного настройками значения. Установление параметров срабатывания осуществляется с помощью регулировочного винта в диапазоне 215-500 мбар.
• Рабочей средой является природный, сжиженный газ и другие некоррозионные сухие газы, соответствующие ГОСТ 5542-87.

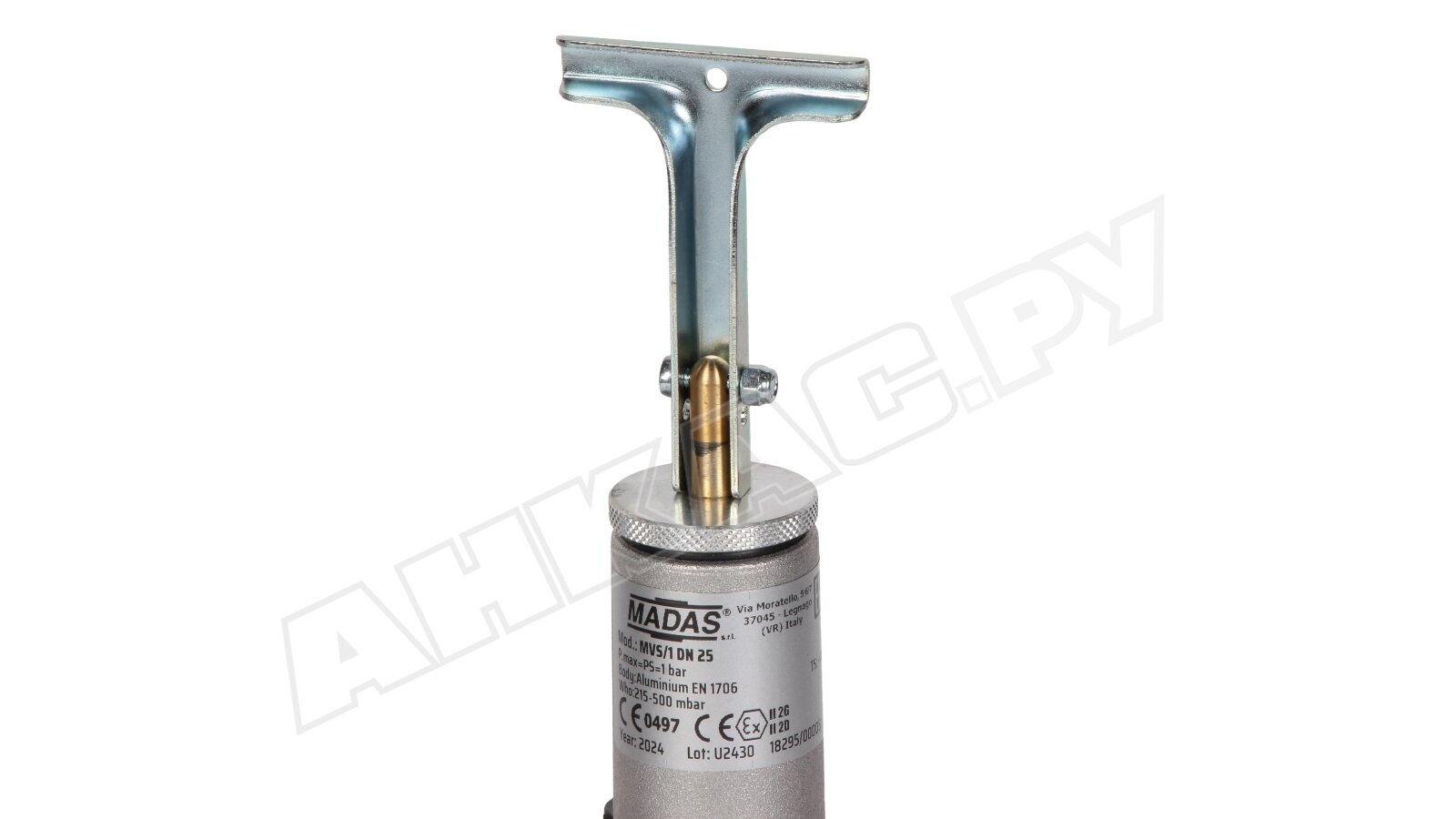

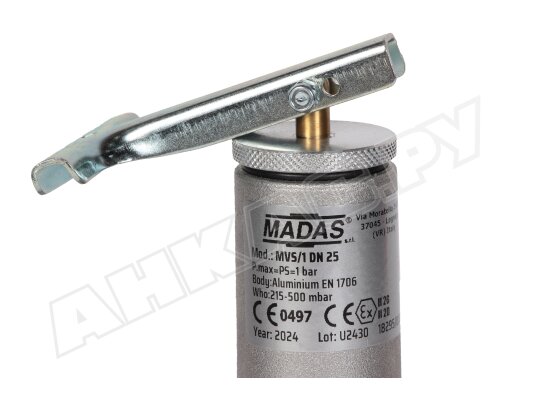

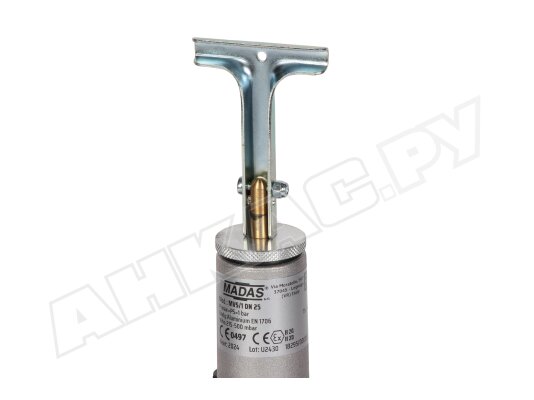

• Сбросные предохранительные клапаны VSL собраны в стандартном корпусе, комплектуются рычагом для принудительного открытия.

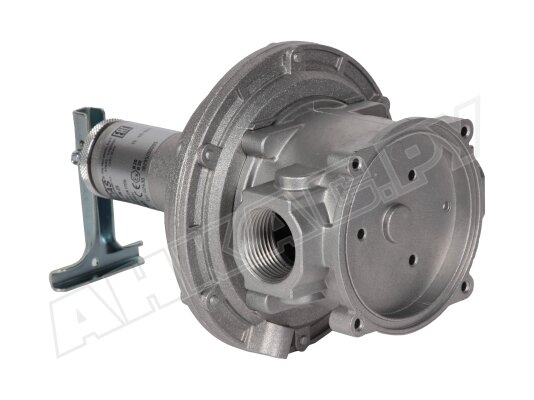

• Клапан произведен в соответствии с классом «А» герметичности по европейским стандартам. Размещается в системе за регулятором давления и может монтироваться как горизонтально, так и вертикально на трубу диаметром 1". Для фиксации используются резьбовые соединения. На корпус нанесена стрелка, указывающая ход потока, что упрощает позиционирование ПСК в системе.
• Сбросной клапан безотказно срабатывает при внешних температурах -40...+60 °C, устойчив к механическим воздействиям, коррозии, износу. Корпус – алюминиевый, детали и уплотнения – из нержавеющей, оцинкованной стали, латуни, алюминия, NBR-каучука. Срок службы ПСК составляет в среднем 40 лет.

Требование к рабочему помещению

Клапан пригоден для установки в помещениях, отвечающих требованиям к зоне 1 взрывоопасности (ГОСТ Р 51330.9-99). Не рассчитан на эксплуатацию в условиях агрессивной среды, вызывающей окисление металла и порчу материала уплотнений.

Область применения

Предохранительно-сбросные клапаны Madas VSL04 применимы в газовых установках любого назначения. Исключают пиковое давление в контуре и связанные с ним сбои в работе газовой аппаратуры.

Сервисное обслуживание

В ходе эксплуатации рекомендуется проверять состояние мембраны и уплотнений, заменять на новые при признаках износа или повреждения.

Достоинства:

• точное срабатывание, защита от пикового давления;
• возможность принудительного открытия;
• простота монтажа и настройки;
• класс «А» герметичности конструкции;
• ресурс эксплуатации 40 лет;
• минимальные требования по обслуживанию;
• любое монтажное положение.

В линейку Madas MVS/1 входят предохранительно-сбросные клапаны в корпусе «стандарт» и «компакт», с рычагом для принудительного открытия / без него, резьбовым и фланцевым соединением (DN 15 – DN 50), для газовых установок с максимальным давлением в магистрали до 6 бар.
