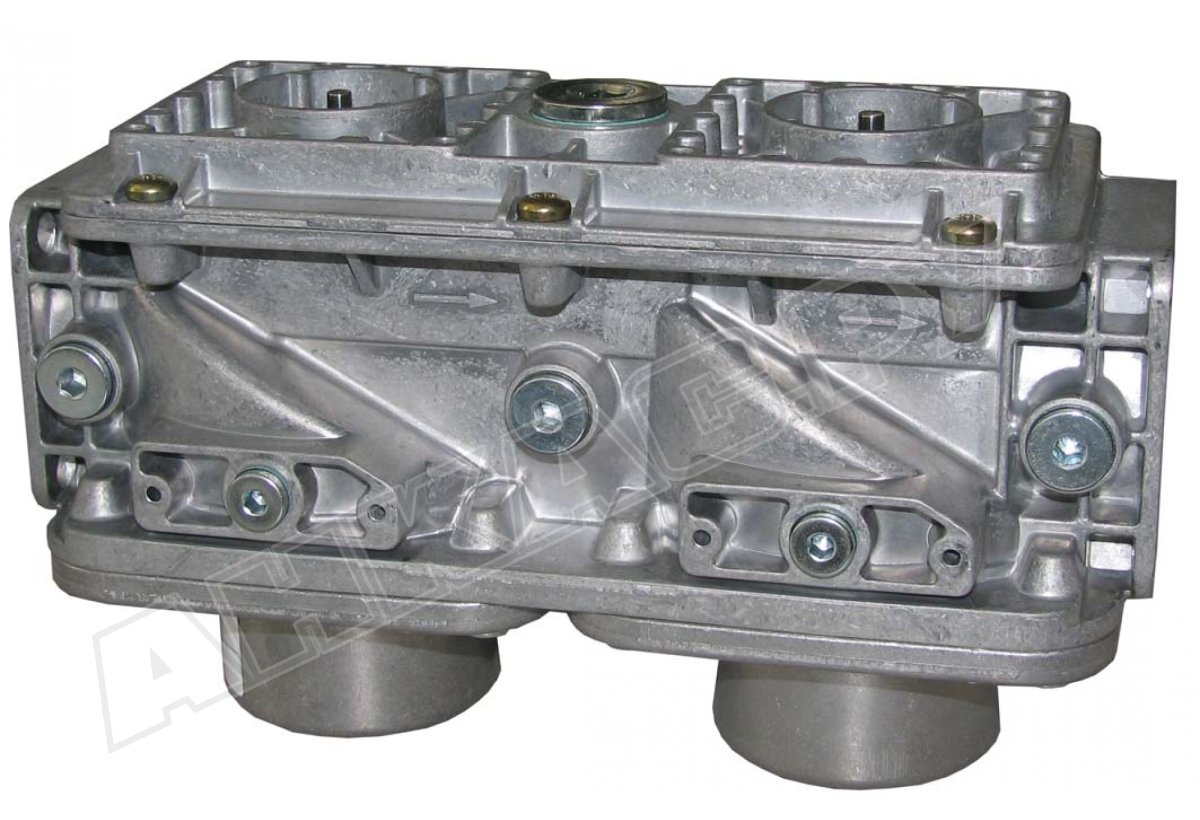

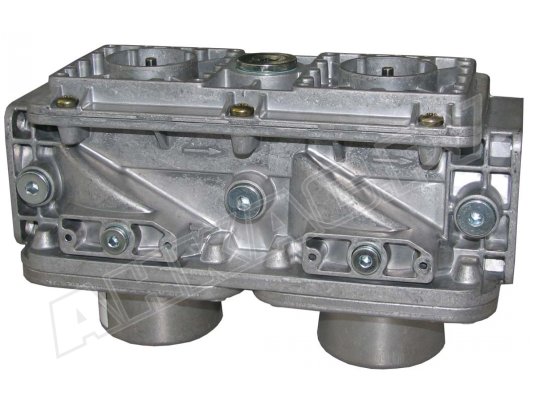

Газовый электромагнитный клапан Siemens VGD20.503A

Газовый электромагнитный клапан Siemens VGD20.503A встраивается в промышленные системы сжигания газа с давлением до 600 мбар и расходом до 100 м3/ч. Обеспечивает запирание потока при работе с электрогидравлическим приводом SKP1 или используется в качестве регулирующего устройства с отсечной функцией совместно с исполнительным механизмом SKP2/ SKP5/ SKP7 со встроенным регулятором давления газа.

Конструкция и особенности

Siemens VGD20 имеет сдвоенную конструкцию. Оснащен двумя запатентованными седлами, закрываемыми двумя износостойкими пружинами. Собран в корпусе из алюминиевого коррозиестойкого, ударопрочного сплава. Сетчатый металлический фильтр (нержавеющая сталь) размещен на входе газа для защиты седла, диска клапана и далее размещенных устройств от повреждений грубыми механическими частицами.

Особенности:

• класс «А» по нормам EN161;
• быстро закрывающийся, медленно открывающийся;
• давление газа в магистрали подачи – до 0,6 бар;
• отверстия для соединения с трубой – Rp 2";
• для газов семейства I...III;
• температуры эксплуатации: -15..+60 °C (газ);
• расход – не более 100 м3/ч.

Установка и эксплуатация

Э/м двойной клапан может встраиваться в горизонтальный или вертикальный газопровод. При установке необходимо совместить направление стрелки на корпусе с течением потока. Для систем с более высоким давлением (от 0,6 бар) перед клапаном размещается регулятор, снижающий давление. При эксплуатации э/м клапана в местах с агрессивной средой корпус необходимо защитить специальным покрытием.

Принадлежности для Siemens VGD20

У нас можно купить газовый электромагнитный клапан Siemens VGD, соединительные фланцы, устройства SКР и другие принадлежности.
