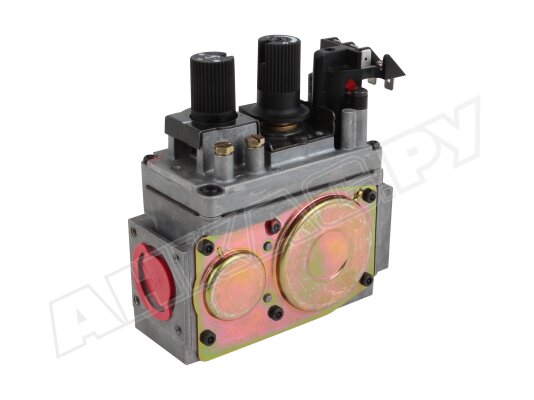

Газовый электромагнитный клапан Sit 820 NOVA 0820332

Газовый электромагнитный клапан Sit 820 NOVA 0820332 встраивается в газовые приборы для управления потоком газа на горелку и безопасной эксплуатации оборудования мощностью до 60 кВт. Многофункциональное устройство без модуляции мощности герметично перекрывает поток, блокирует повторный запуск при потере пламени, обеспечивает безопасность эксплуатации газовой установки. Подходит для систем, потребляющих газ семейства I-III.

Устройство и особенности

• Sit 820 NOVA оснащен ударопрочным, коррозиестойким корпусом из алюминиевого сплава с соединительными отверстиями Rp ½" для встраивания в газовую магистраль. Монтаж осуществляется в любом положении с помощью фланцев.
• Э/м клапан оснащен термоэлектрической системой контроля пламени, трехпозиционной (вкл/ выкл/ пилот) ручкой управления, электромагнитным запорным клапаном с тихим ходом, регулятором давления. Предусмотрена блокировка повторного воспламенения после отключения горелки. По запросу доступно ступенчатое устройство открывания.
• На клапан может устанавливаться устройство пьезорозжига для получения поджигающей искры. Предусмотрено место для подключения внешнего термостата, который устанавливается для регулирования подачи газа в зависимости от заданной температуры. Выход на запальную горелку снабжен отдельным регулятором для корректировки расхода газа.
• Э/м клапан оснащен входным фильтром и фильтром на выходе к пилотной горелке для удаления из потока частиц грязи. На корпусе предусмотрены штуцеры для подключения приборов контроля давления.

Основные параметры:

• напряжение питания: 220 В, -15%, +10%;
• время закрытия э/м клапана < 1 сек;
• уровень пылевлагозащиты – IP 54;
• выход пилотного газа с регулятором расхода;
• плавный розжиг горелки;
• диапазон выходного давления: 3-30 мбар;
• температуры эксплуатации: 0…+70°C.

Применение

Газовые электромагнитные клапаны Sit 820 NOVA используются в котлах отопления, плитах, конвекторах, каминах и других газовых приборах.
