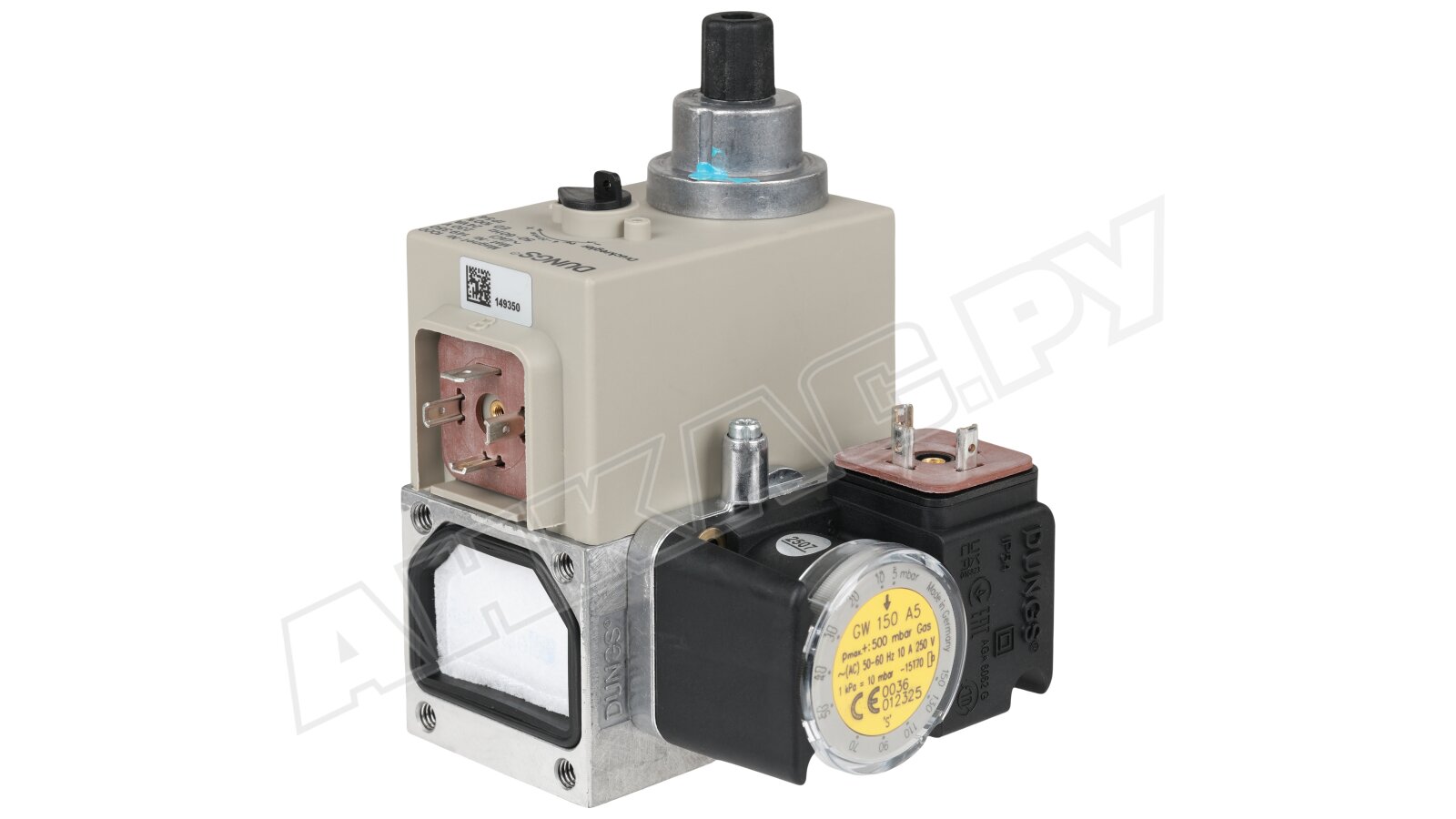

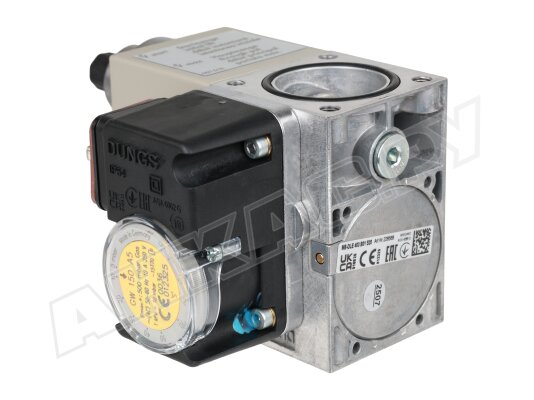

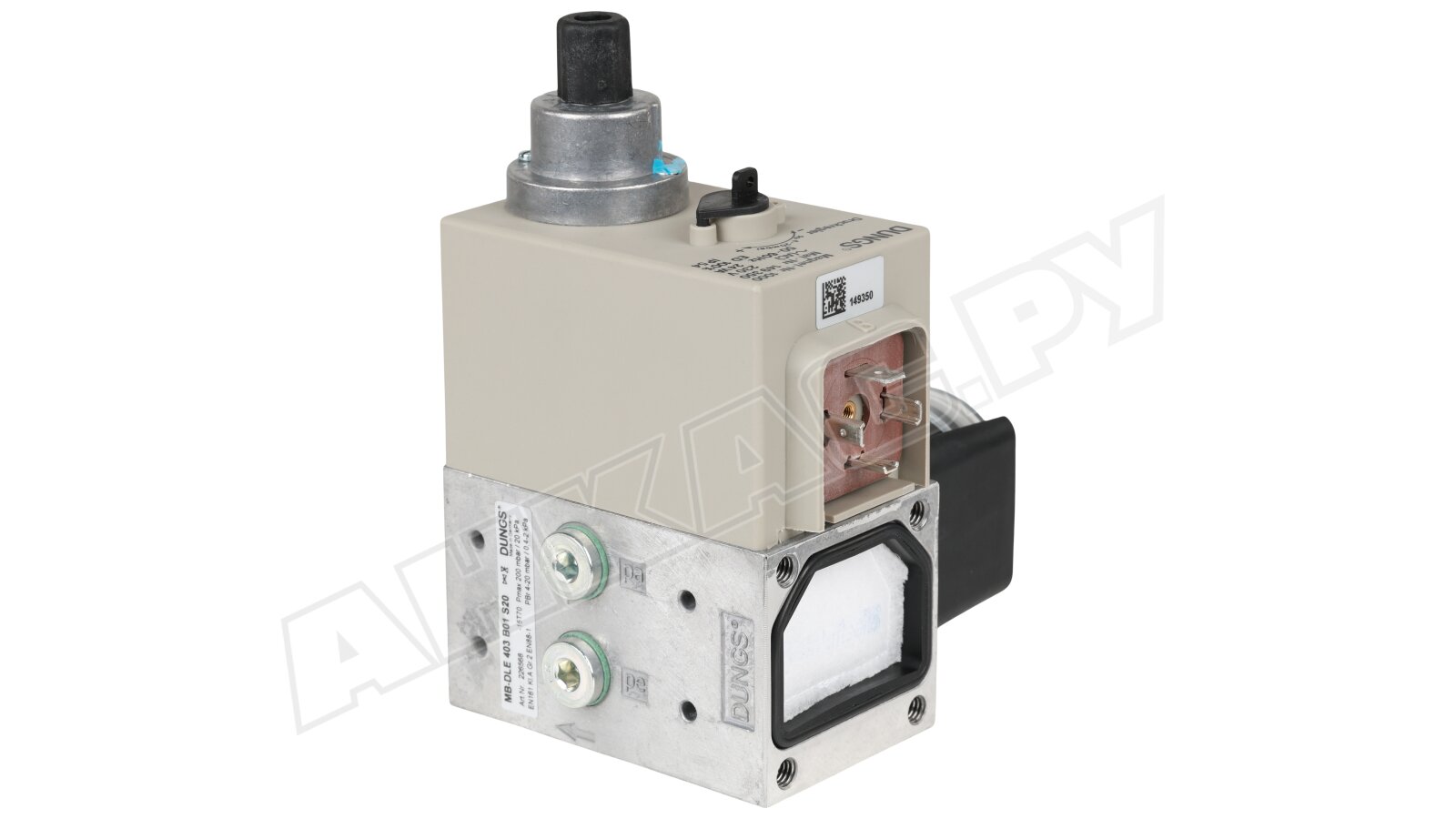

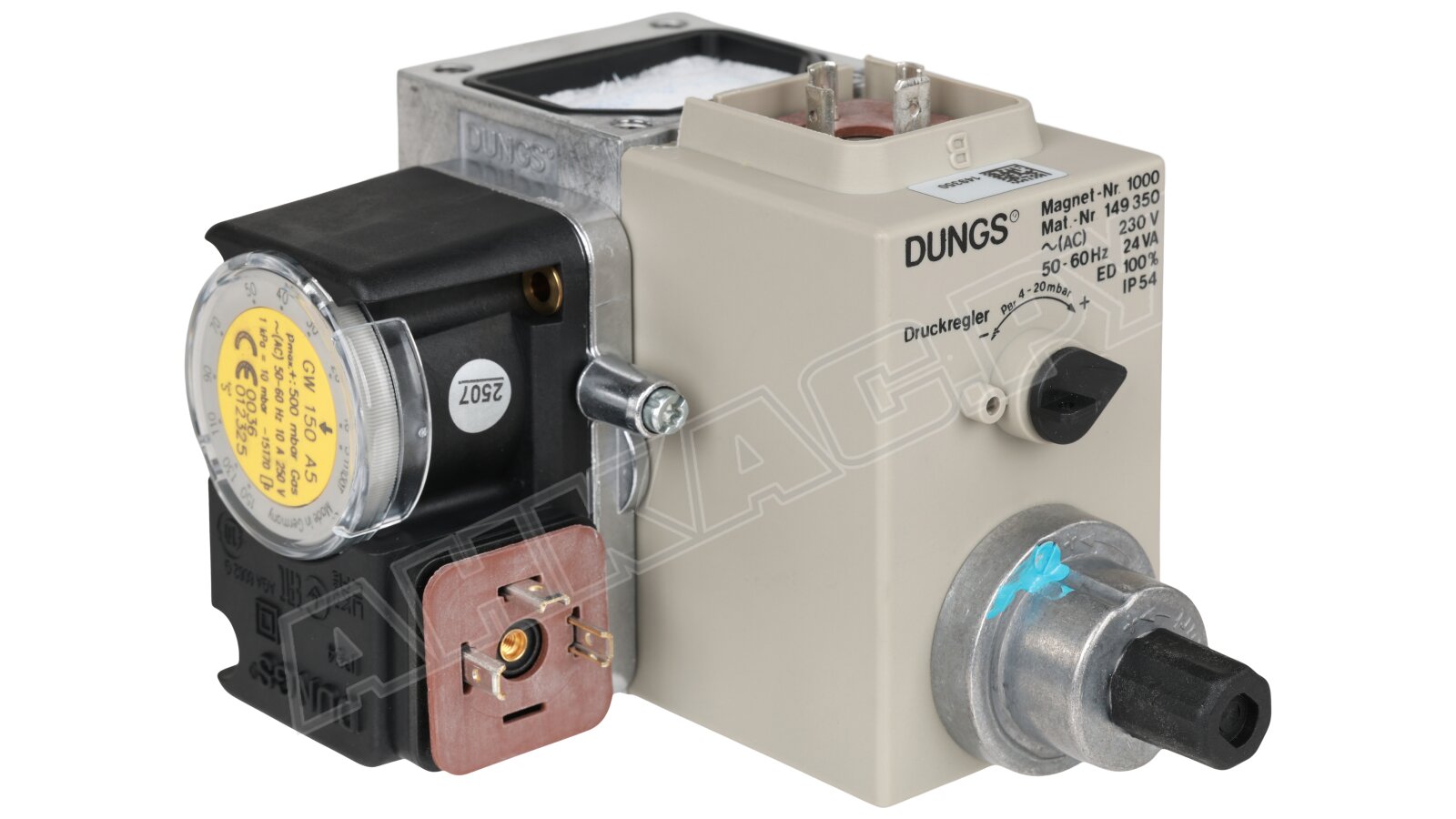

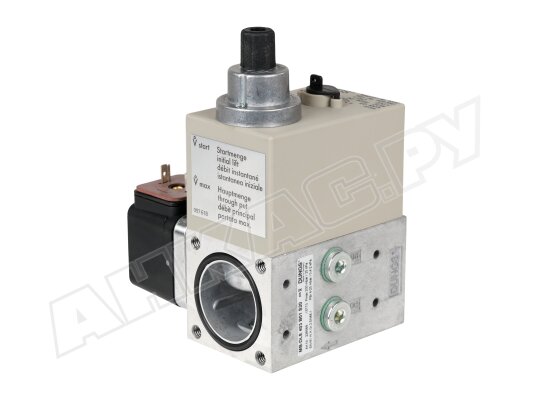

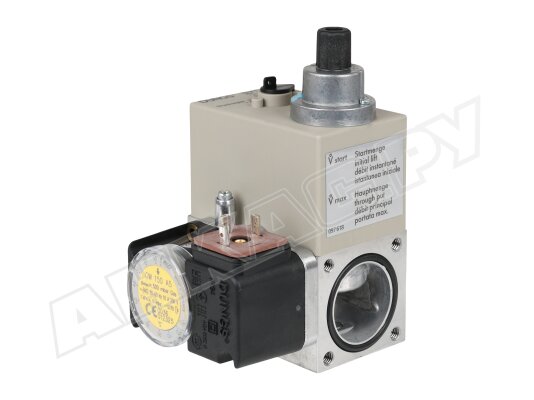

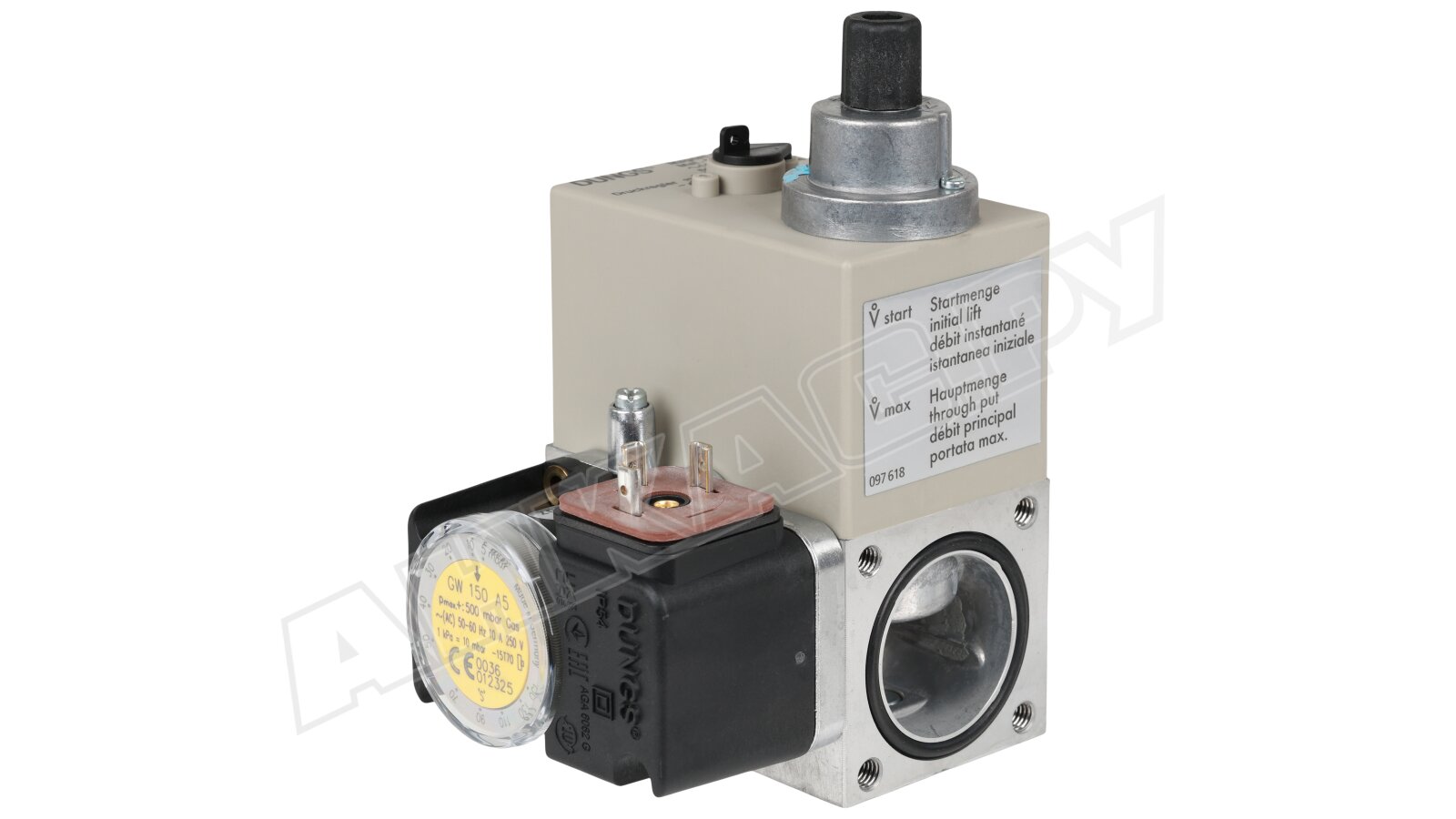

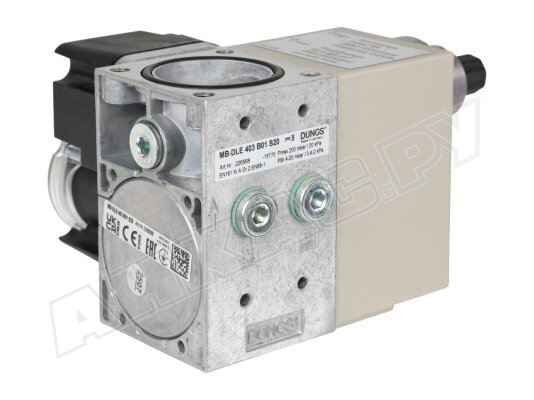

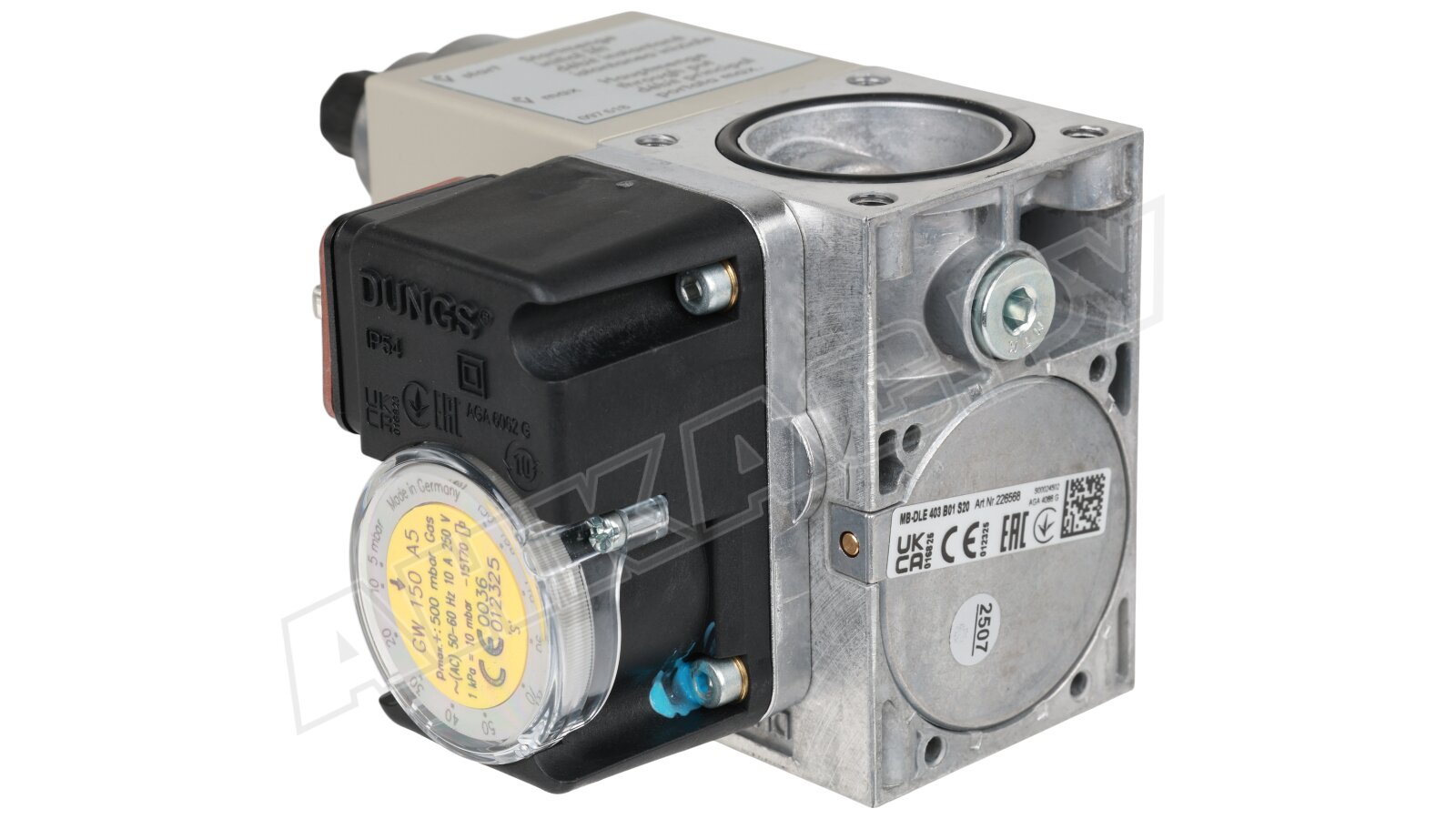

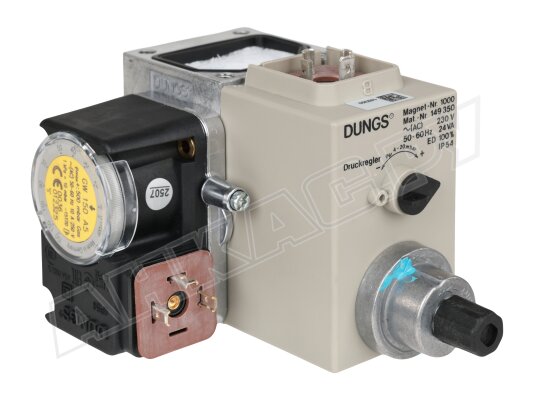

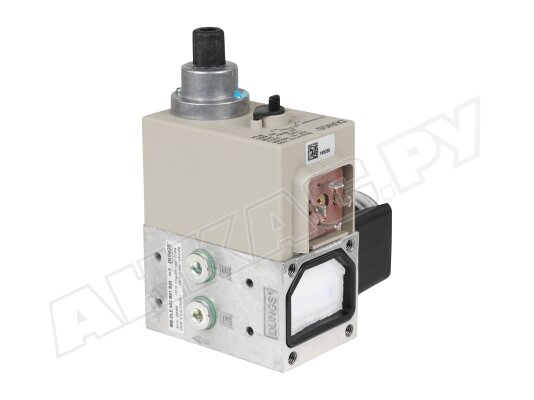

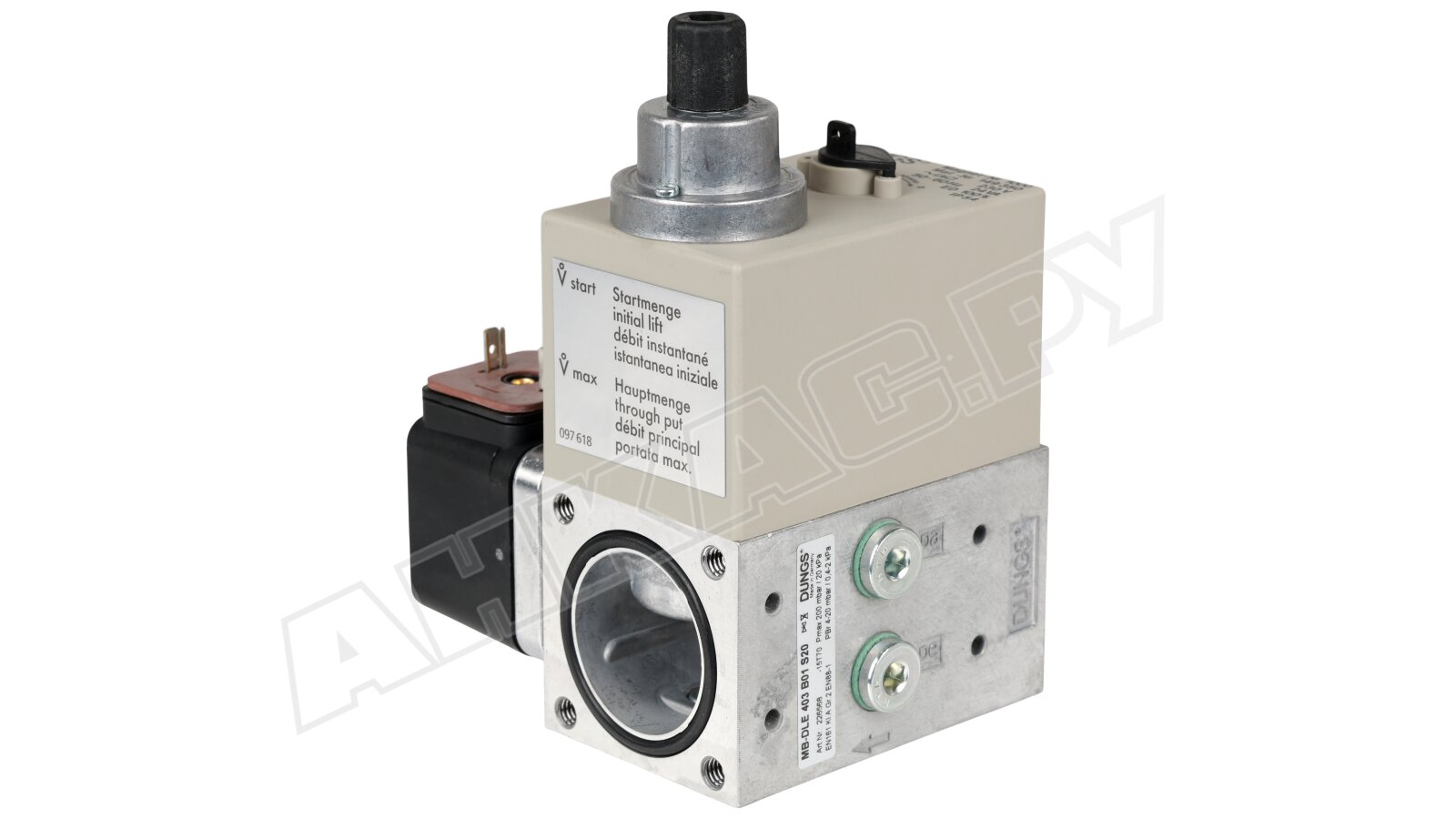

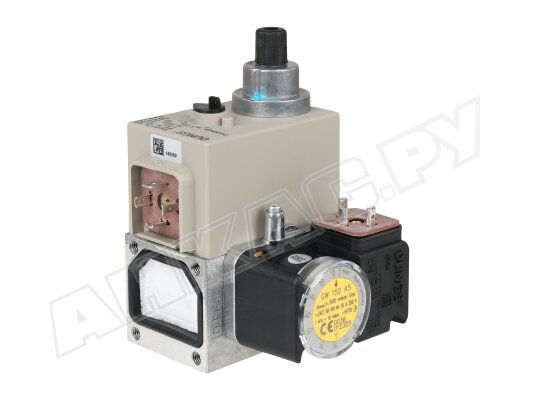

Газовый мультиблок Dungs MB-DLE 403 B01 S20

Газовый мультиблок Dungs MB-DLE 403 B01 S20: Модуль регулирования и безопасности, одноступенчатый режим эксплуатации Управление клапанами: совместное Вид защиты: стандарт IP 54 Электромагнитные клапаны V1 и V2 класса А Макс. избыточное давление газа 200 мбар Диапазон входного давления газа 15-200 мбар Диапазон выходного давления газа 4-20 мбар Встроенный фильтр: стандартный фильтр, синий Реле давления газа мини GW 150 A5 Резьбовое соединение Rp 3/8" - 1/2"

Газовый мультиблок Dungs MB-DLE 403 B01 S20 – универсальное энергоэффективное устройство для автоматической регулировки подачи газа и безопасной эксплуатации газовой аппаратуры. Обеспечивает стабильную работу газовых горелок промышленных отопительных систем, используется многими мировыми брендами при создании своей продукции: Weishaupt, Ecoflam, Riello, Oilon, Elco. Модуль MB-DLE применяется как в одноступенчатых, так и в модуляционных горелках (с газовой дроссельной заслонкой и сервоприводом).

Комплектация

Мультиблок Dungs MB-DLE 403 B01 S20 состоит из следующих элементов:

• стандартного фильтра для отсеивания механических частиц;
• двух электромагнитных клапанов с совместным управлением;
• реле давления GW 150 A5;
• регулятора давления.

Резьбовые фланцы, штекеры для подключения блока и датчика реле давления требуется докупить.

Рабочие параметры:

• диапазон входного и выходного давления – 15-200 и 4-20 мбар (соответственно);
• избыточное давление газа (максимальное значение) – 200 мбар;
• рабочая среда – газ 1, 2, 3 семейства и нейтральные газообразные среды;
• ограничение по температуре эксплуатации – от -15 °C до +70 °C.

Особенности

Штатный фильтр отсеивает из поступающей газовой смеси инородные включения, а предохранительные клапаны исключают вероятность возникновения аварийной ситуации при скачках давления газа в линии подачи.

Первый электромагнитный клапан V1 – быстро открывается и закрывается, что сохраняет герметичность системы. Второй клапан закрывается быстро, а открывается медленно, что обеспечивает плавный пуск газа к горелке. Совместное управление ЭМ клапанами повышает надежность работы модуля и газового оборудования в целом.

Основной рабочий узел мультиблока (артикул 226568) – регулятор давления, поддерживающий стабильную работу газовой горелки. Заданное значение давления поддерживается в автоматическом режиме и определяется в момент подключения модуля и пуско-наладке отопительной системы.

Датчик-реле минимального давления размещен на корпусе модуля, его задача – контроль давления газа на входе в устройство. Давление регулируется на клапане V1, поэтому не требуется установка вспомогательного стабилизатора давления на запальной линии.

Для безперебойной работы газовой аппаратуры блок оснащён надежной защитной оболочкой, выполненной по стандарту IP 54.

Для монтажа на трубопроводе используются резьбовые фланцы Rp 3/8" - 1/2". К блочной конструкции могут подключаться другие устройства с учётом производственных потребностей: модуль проверки герметичности, клапан газопровода безопасности и пр.

Преимущества:

• автоматическое регулирование подачи газа и безопасная эксплуатация котла отопления;
• защита конструкции от проникновения грубых частиц грязи с помощью штатного фильтра;
• монтаж на горизонтальный и вертикальный трубопровод;
• регулировка скорости открытия на клапане V2;
• плавный розжиг горелки;
• компактная конструкция;
• установка в горелки большинства брендов;
• возможность подключения дополнительных устройств;
• простой монтаж на резьбовые фланцы.

Приемлемая цена, безусловное качество комплектующих и сборки, высокая надежность – главные отличия газовой арматуры фирмы Dungs. На нашем сайте можно купить газовый мультиблок Dungs и другие комплектующие для формирования энергоэффективной и безопасной системы отопления.
