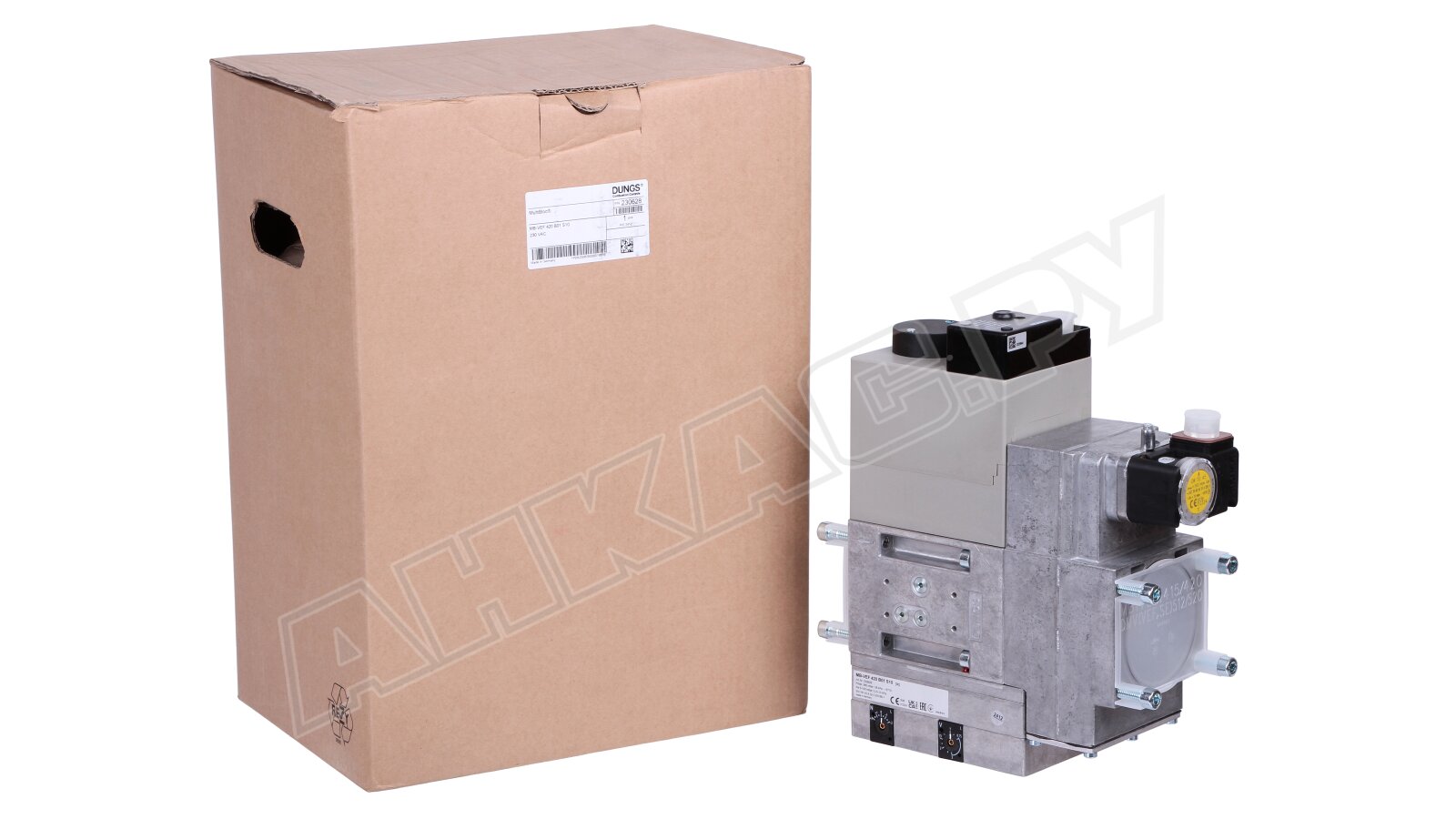

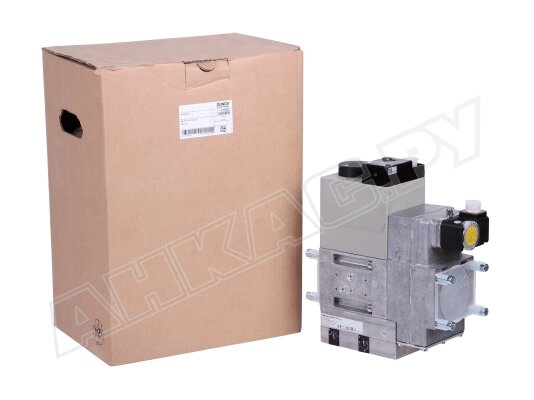

Газовый мультиблок Dungs MB-VEF 420 B01 S10

Газовый мультиблок Dungs MB-VEF 420 B01 S10:

• Модуль регулирования и безопасности, бесступенчатый плавный режим эксплуатации;
• Регулирование газовоздушной смеси с изменяемым соотношением 0,75 : 1...3 : 1;
• Компенсация давления в камере сгорания, коррекция нулевой точки;
• Управление клапанами: совместное;
• Вид защиты: стандарт IP 54;
• Электромагнитные клапаны V1 и V2 класса А;
• Макс. избыточное давление газа 360 мбар;
• Диапазон входного давления газа 5-100 мбар;
• Диапазон выходного давления газа 0,5-100 мбар;
• Встроенный фильтр: предварительный фильтр;
• Реле давления газа мини GW 150 A5 Резьбовое соединение Rp 1" - 2".

Универсальный газовый мультиблок Dungs MB-VEF 420 B01 S10 бесступенчатого скользящего действия предназначен для установки в горелки крупных котельных промышленного назначения. Используется для автоматизированной и безопасной подачи газа.

Комплектация

• В одном корпусе объединены следующие устройства:
• регулятор состава газо-воздушной смеси;
• реле давления газа типа GW 150 A5;
• два электромагнитных клапана А-класса с совместным управлением;
• предварительный фильтр.

Для соединения используются резьбовые отверстия Rp 1-2 дюйма. Фланцы требуется докупить. Импульсные трубопроводы не входят в объем поставки.

Основные рабочие параметры:

• область использования – для подачи газа 1/2/3 семейства и нейтральных газообразных сред;
• входное и выходное давление: 5-100 и 0,5-100 мбар (соответственно);
• избыточное давление – 360 мбар;
• режим работы – плавный бесступенчатый;
• требования по эксплуатации – температура окружающего воздуха от -15 °C до +70 °C.

Важно! При использовании в составе установок, функционирующих на сжиженном газе, нижний температурный порог ограничен 0 °C.

Особенности:

Мультиблок (артикул 230628) оборудован серворегулятором давления, который обеспечивает модуляцию пламени горелки. Регулировочное устройство позволяет корректировать соотношение газ-воздух в пределах 0,75:1 до 3:1.

Реализована компенсация давления в камере сгорания и возможность корректировки нулевой точки.

Для стабильной работы в сложных промышленных условиях электрические компоненты надежно заизолированы от проникновения грязи и влаги – класс защиты IP 54.

Выходное давление определяет давление воздуха через импульсный трубопровод. Он должен соответствовать требованиям безопасности – выдерживать механические, термические нагрузки, не подвергаться разрушению и порче при контакте с химически активной средой. Рекомендуемый материал трубопровода – сталь.

При установке модуля необходимо исключить вероятность попадания конденсата в арматуру.

Стандартный способ монтажа позволяет использовать блок в составе брендовых горелок Cib Unigas, Oilon, Elco, Wieshaupt, Ecoflam, Riello, Baltur.

Плюсы устройства:

• безопасность при работе с газами;
• регулировка соотношения газо-воздушной смеси (от 0,75:1 до 3:1);
• стандартный резьбовой фланец для соединения с элементами системы;
• надежная защита от проникновения пыли и влаги (степень IP 54);
• штатный фильтр предварительной очистки;
• бесступенчатый плавный режим работы.

Для комплектации газовых горелок предлагаем купить газовый мультиблок Dungs MB-VEF 420 B01 S10 и дополнительные принадлежности для монтажа по цене рынка. Изделие прошло сертификацию, отвечает действующим стандартам качества и безопасности, поставляется с длительной заводской гарантией.
