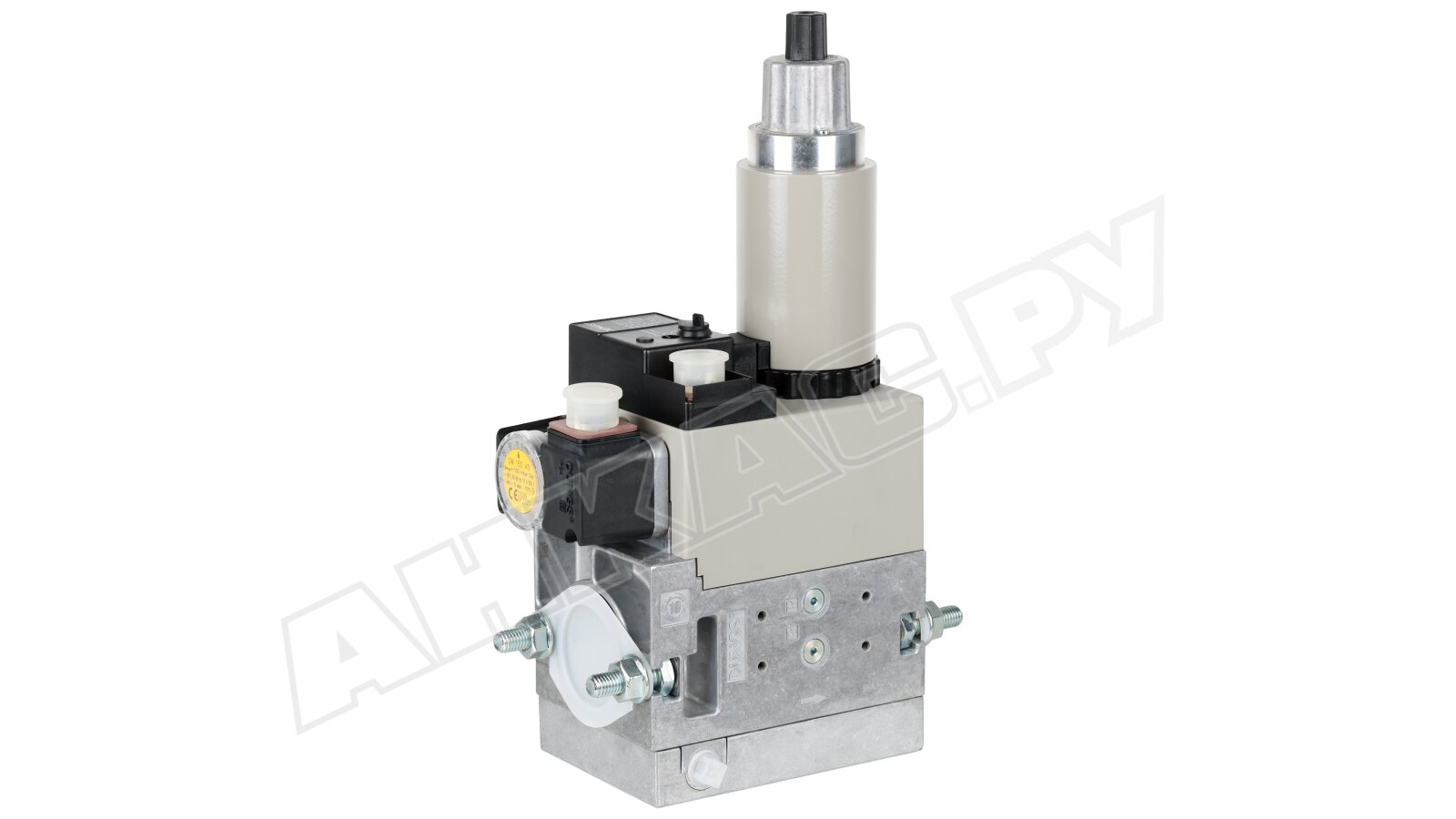

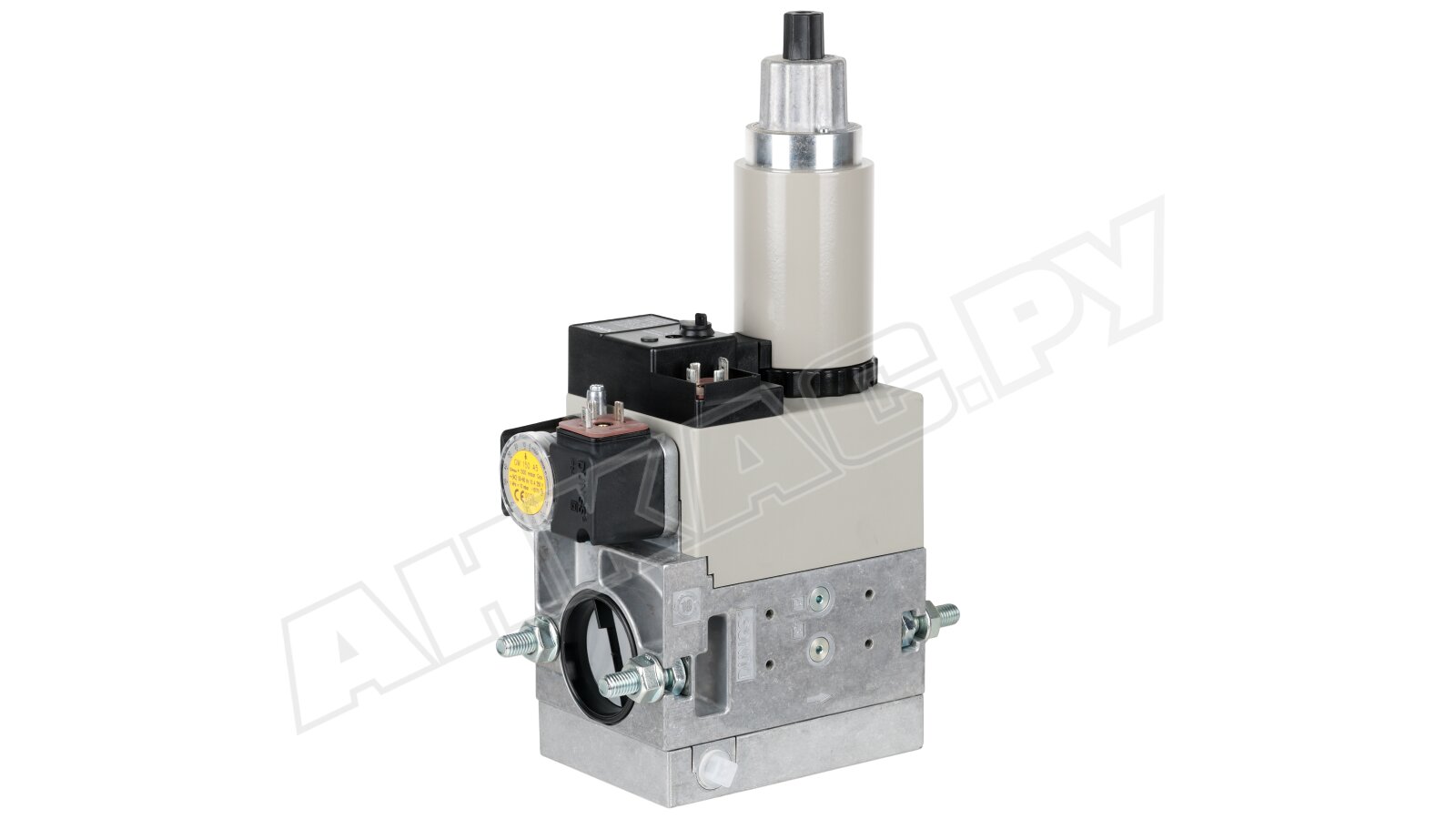

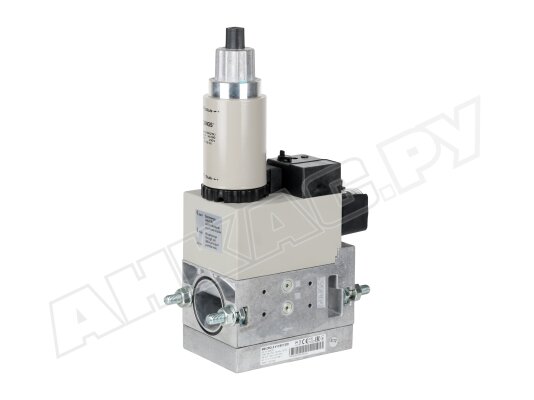

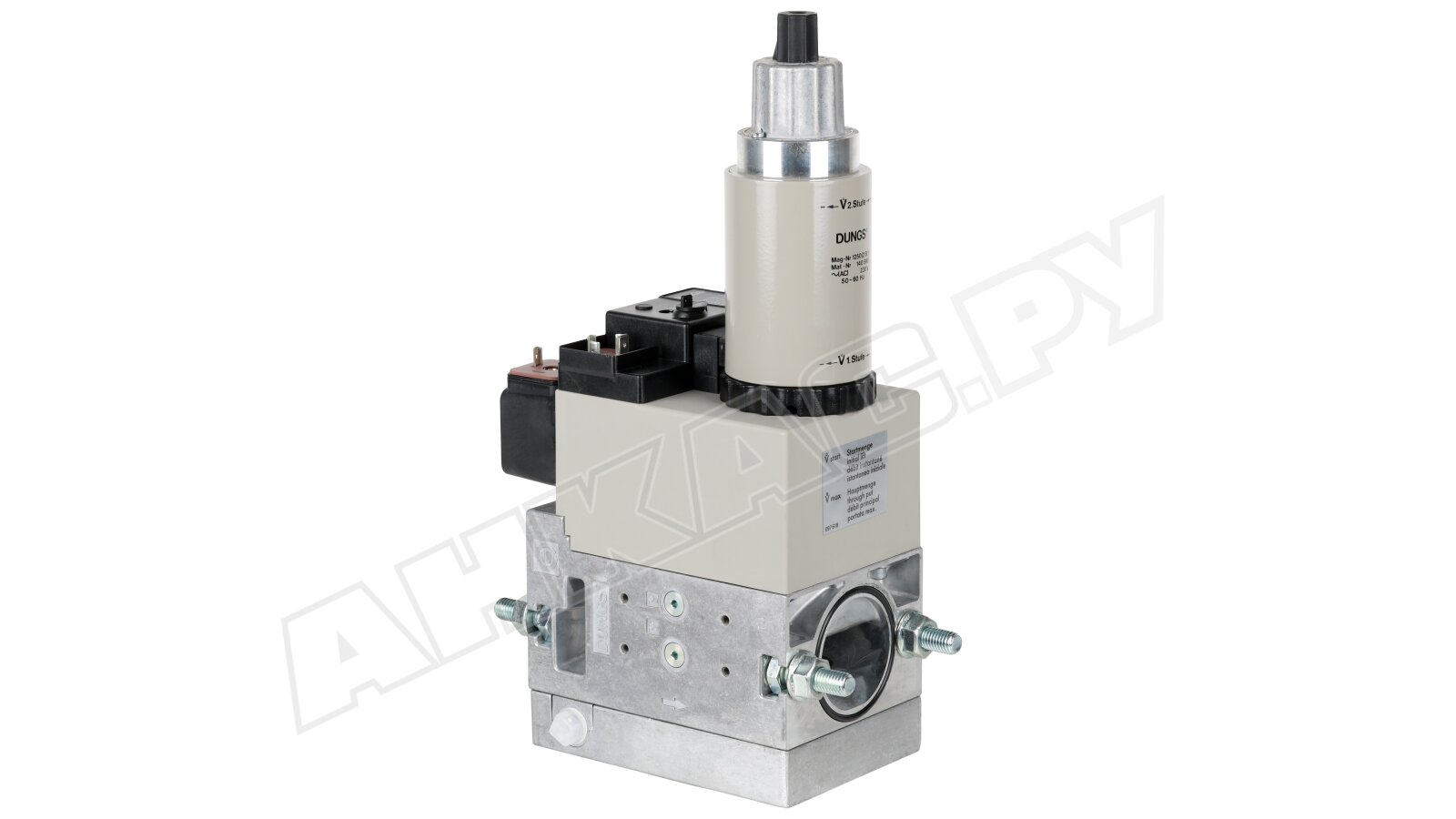

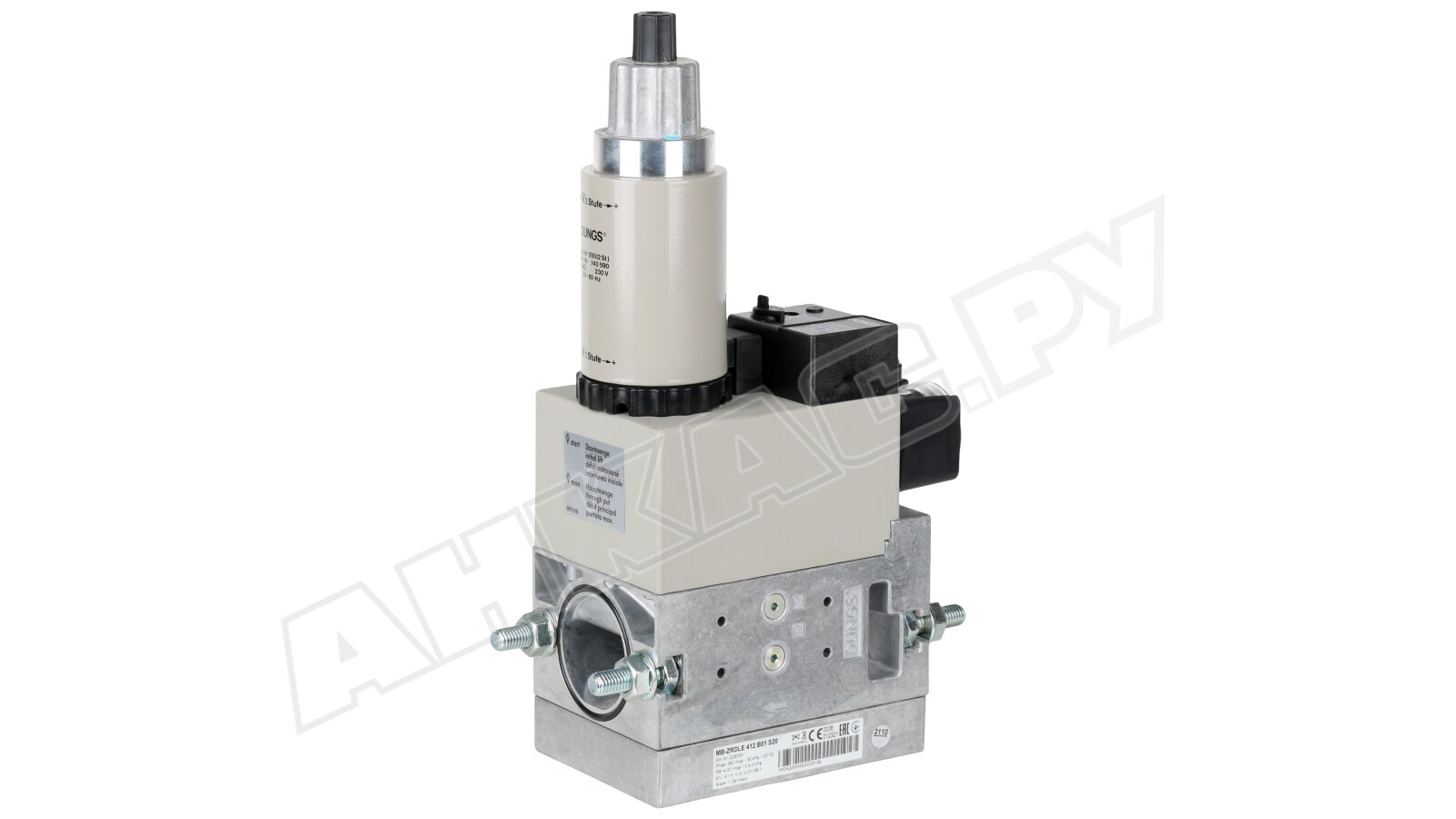

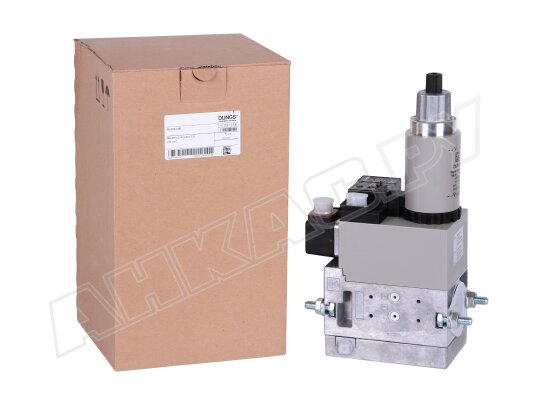

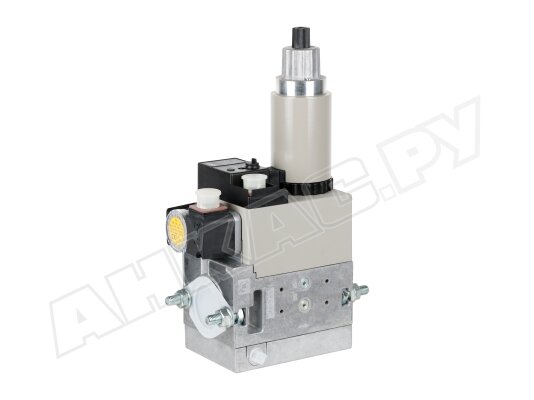

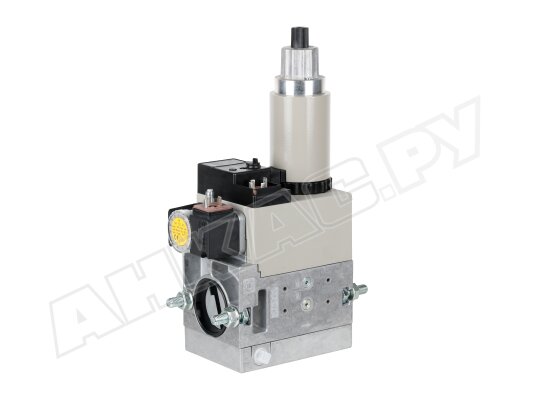

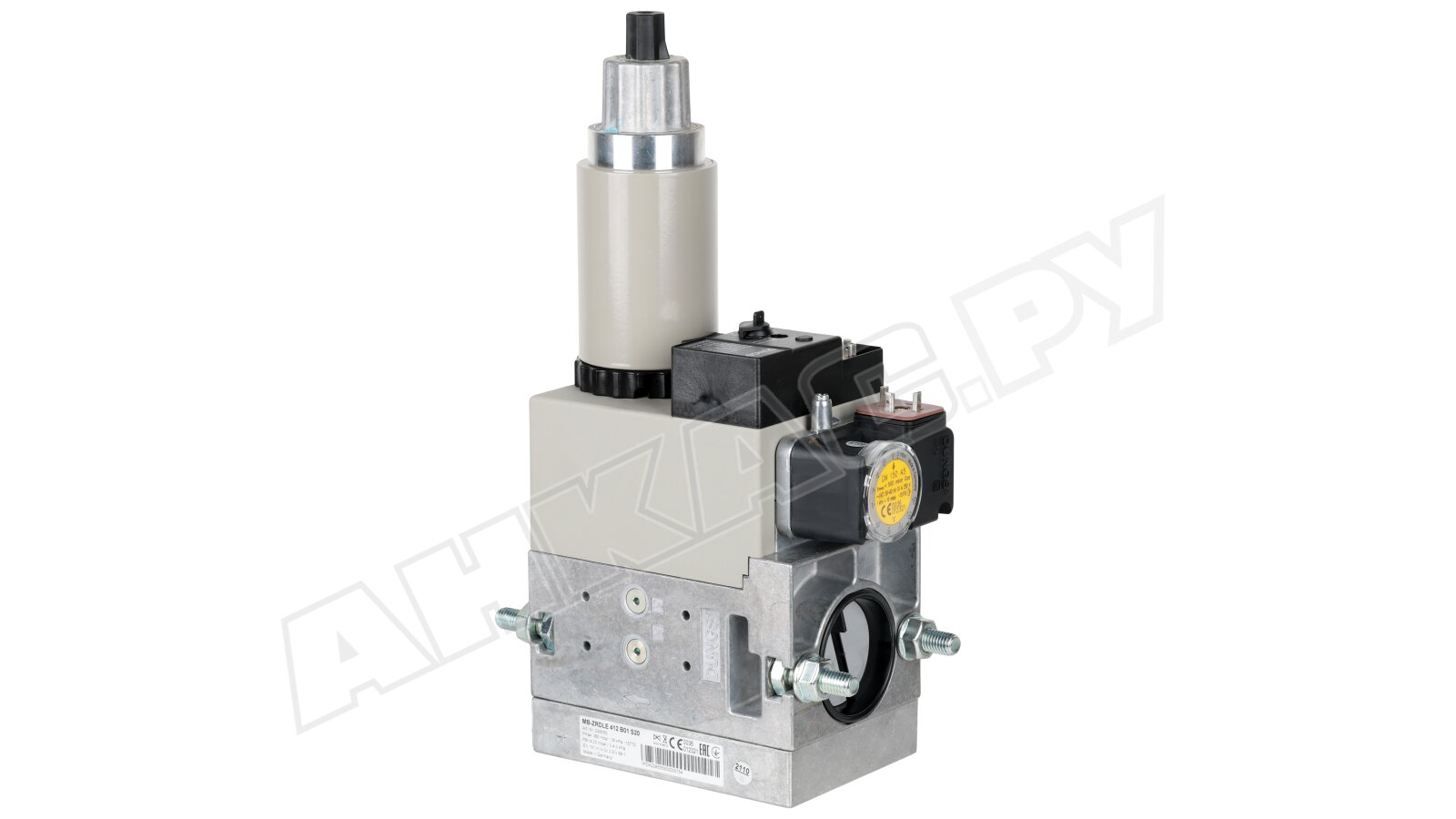

Газовый мультиблок Dungs MB-ZRDLE 412 B01 S20

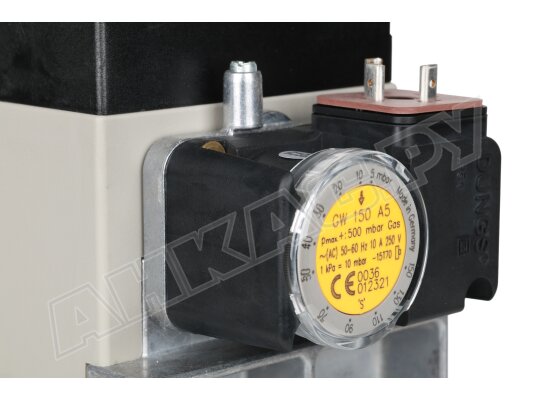

Газовый мультиблок Dungs MB-ZRDLE 412 B01 S20: Модуль регулирования и безопасности, двухступенчатый режим эксплуатации Управление клапанами: совместное Вид защиты: стандарт IP 54 Электромагнитные клапаны V1 и V2 класса А Макс. избыточное давление газа 360 мбар Диапазон входного давления газа 15-360 мбар Диапазон выходного давления газа 4-20 мбар Встроенный фильтр: стандартный фильтр, синий Реле давления газа мини GW 150 A5 Резьбовое соединение Rp 3/4" - 1 1/4"

Газовый мультиблок Dungs MB-ZRDLE 412 B01 S20 – газовая линия с 2-ступенчатым регулированием. Незаменима для стабильной работы промышленных газовых горелок и обеспечения безопасной эксплуатации котельных установок. Распространенные посадочные размеры, безусловная надежность деталей и сборки, отличные характеристики способствуют широкой сфере применения мультиблока.

Комплектация

В компактной конструкции соединены:

* стандартный фильтр;

* два запорных ЭМ клапана;

* регулятор давления;

* реле давления.

Необходимо заказать резьбовые фланцы и штекеры (в набор поставки не входят).

Конструкция и особенности

Для защиты уязвимых деталей на входе газовой смеси установлен фильтр, отсеивающий механические частицы. Регулярно требуется менять фильтр, чтобы исключить засорение ЭМ клапанов. Фирма-изготовитель настоятельно рекомендует смонтировать отдельный фильтр перед рампой горелки.

Система контроля минимального уровня входящего давления газа предотвращает затухание пламени.

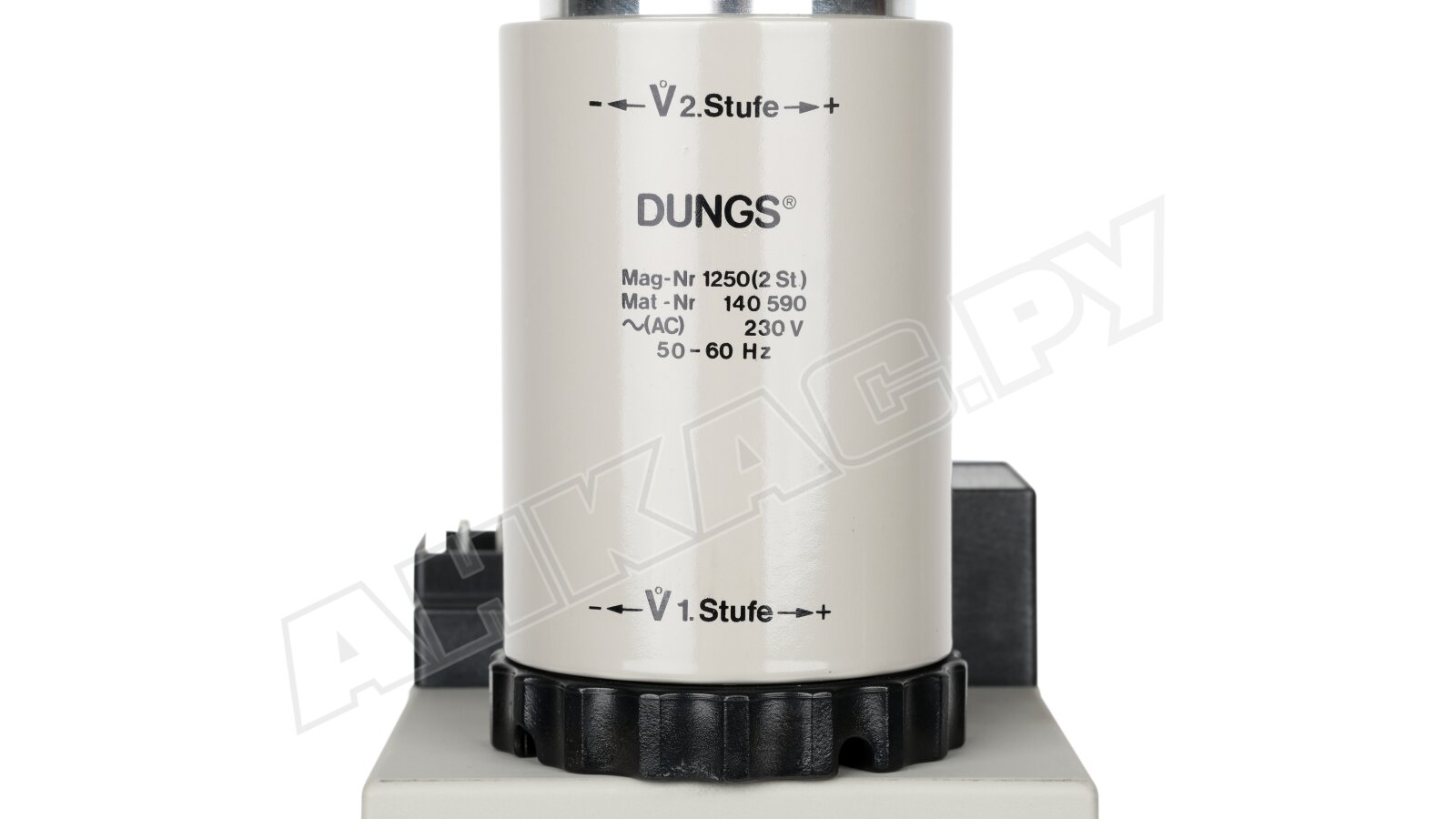

Запорные ЭМ клапаны – управляются совместно. Второй клапан имеет две ступени. Благодаря использованию двойного седла обеспечена увеличенная пропускная способность.

Закрытие э/м клапанов происходит быстро, что способствует герметичности системы. Отпирание первого осуществляется мгновенно, второго – постепенно. Благодаря медленному отпиранию клапана V2 пуск газа происходит плавно. Скорость отпирания и стадия скоростного подъема регулируются.

Основным узлом выступает регулятор. Он обеспечивает стабильность выходных параметров давления и устойчивую работу горелки. Базовые параметры можно скорректировать в диапазоне 4-20 мбар.

Параметры:

* функциональная среда – газ 1-3 семейства/нейтральный;

* давление на входе/выходе/максимум – 15-360 / 4-20 / 360 мбар;

* температурный режим: от -15 до +70 °C при потреблении природного газа, от 0 до +70 °C при использовании сжиженного газа.

Монтаж

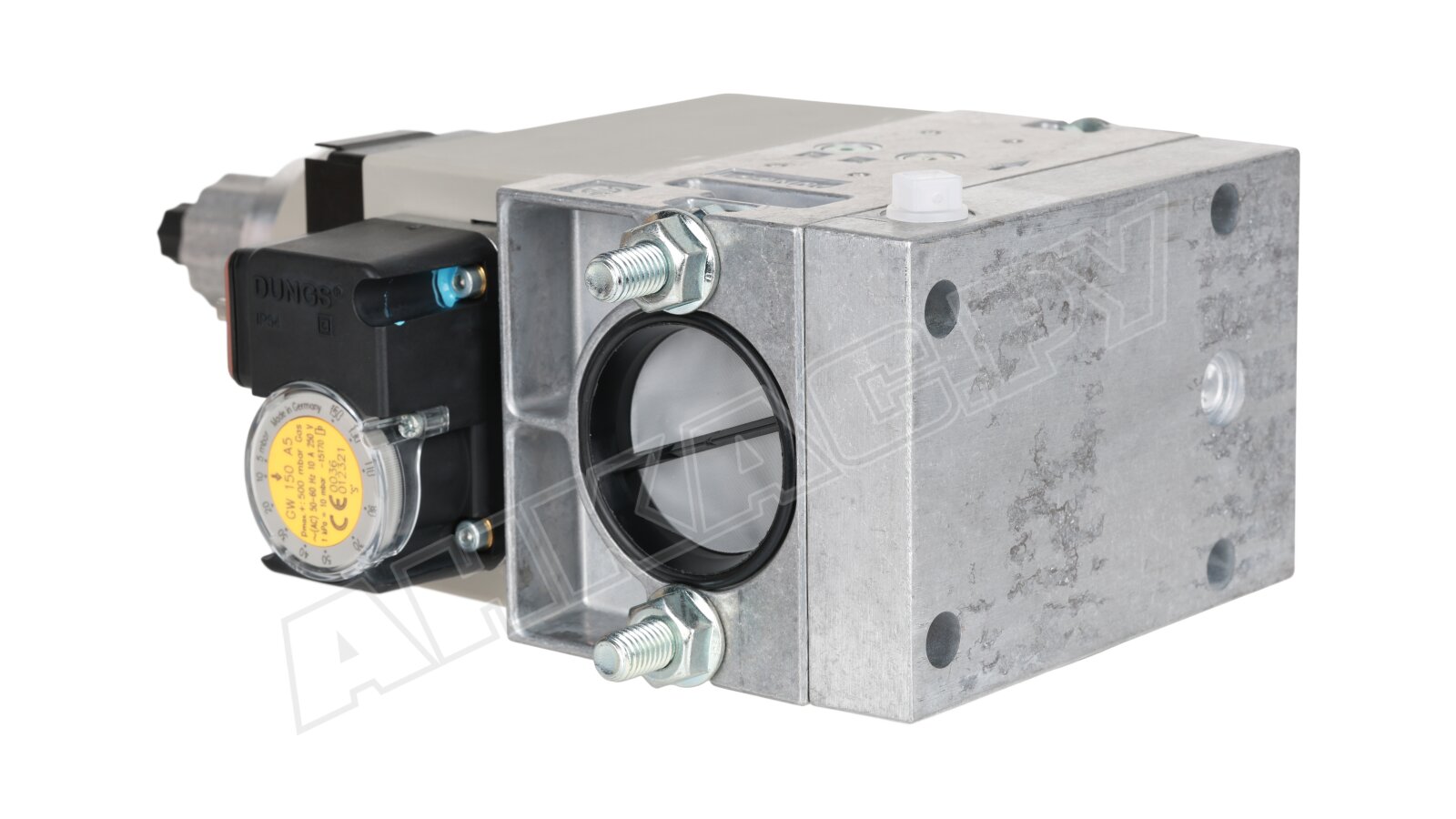

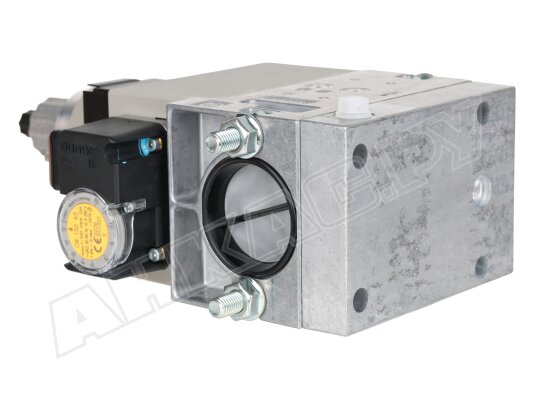

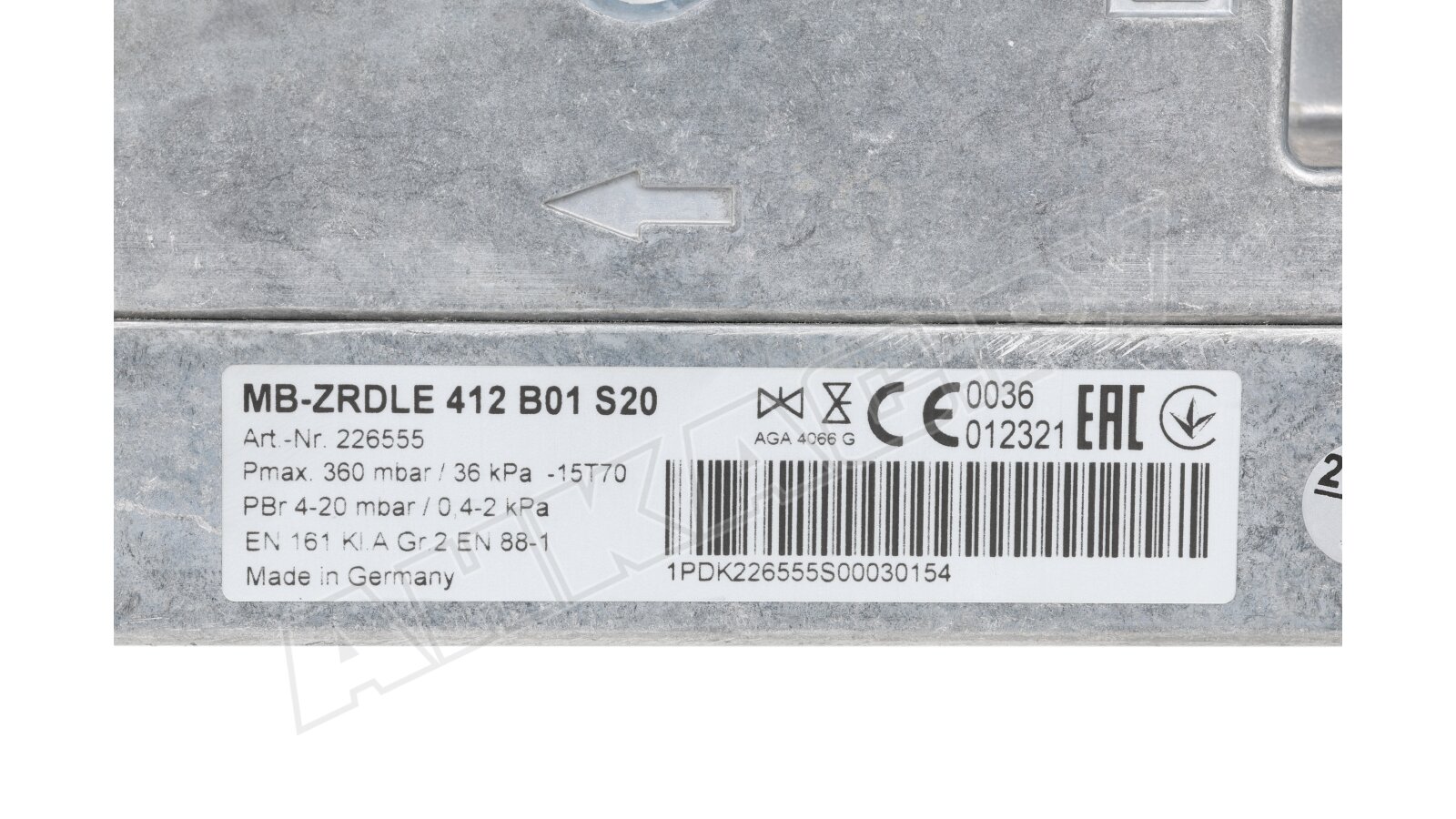

Газовый мультиблок (артикул 226555) встраивается в систему посредством фланцев с трубной резьбой Rp 3/4"-1 1/4". Положение при монтаже – горизонтальное, вертикальное (магнитом вверх) или промежуточное.

Важные достоинства:

* автоматическое двухступенчатое регулирование;

* точная настройка выходного давления газа,

* плавный запуск горелки;

* увеличенная пропускная способность;

* лёгкий монтаж на резьбовой фланец;

* штатный фильтроэлемент;

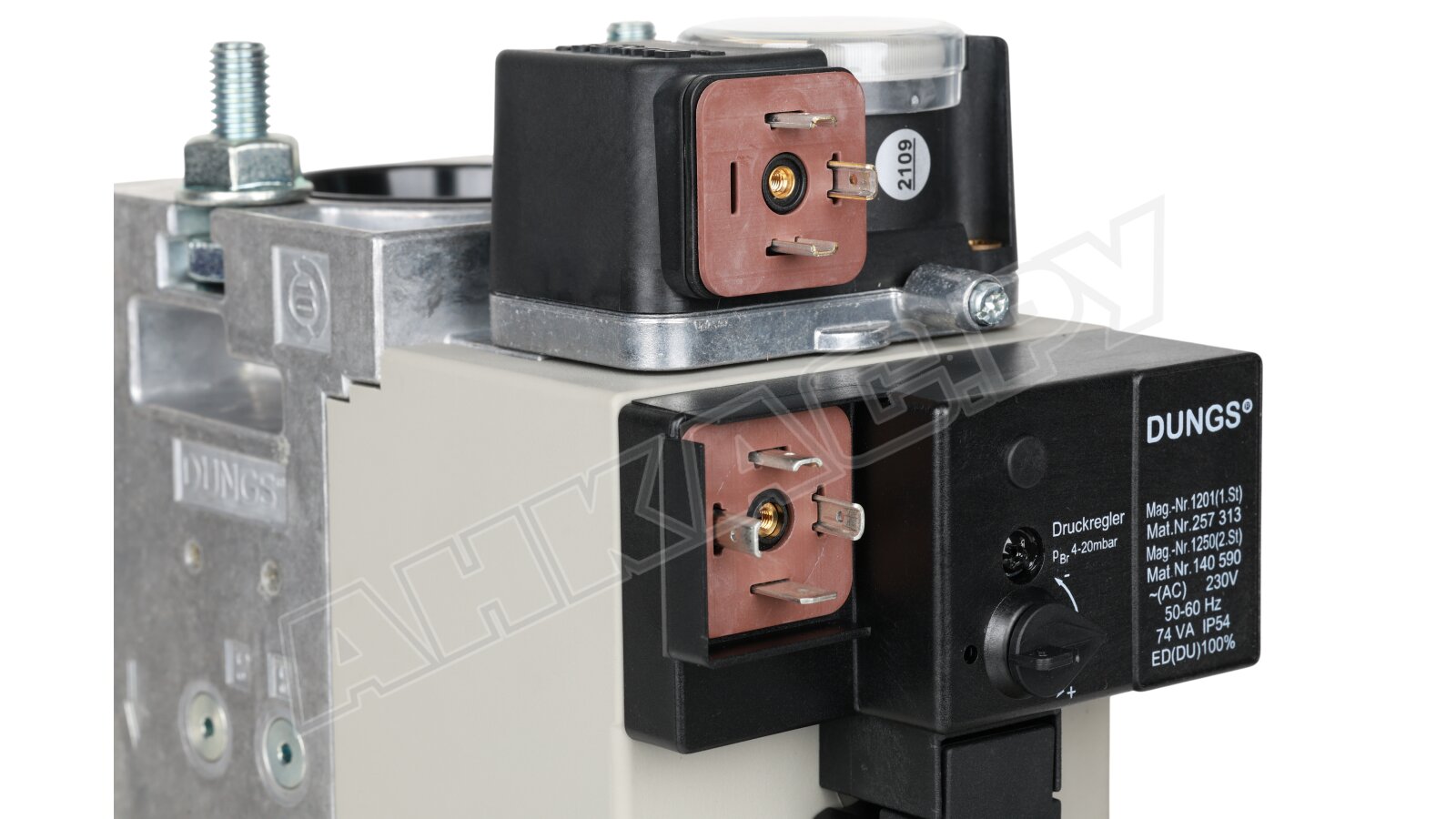

* защита электрических деталей от пыли и брызг (класс IP54);

* компактность, малый вес;

* возможность подсоединения дополнительных устройств.

Газовый мультиблок Dungs MB-ZRDLE 412 B01 S20 можно купить в режиме онлайн. Возможность установки во многие газовые горелки известных марок, доступная цена и безусловное качество сборки обеспечивают высокую популярность мультиблоков Dungs.
