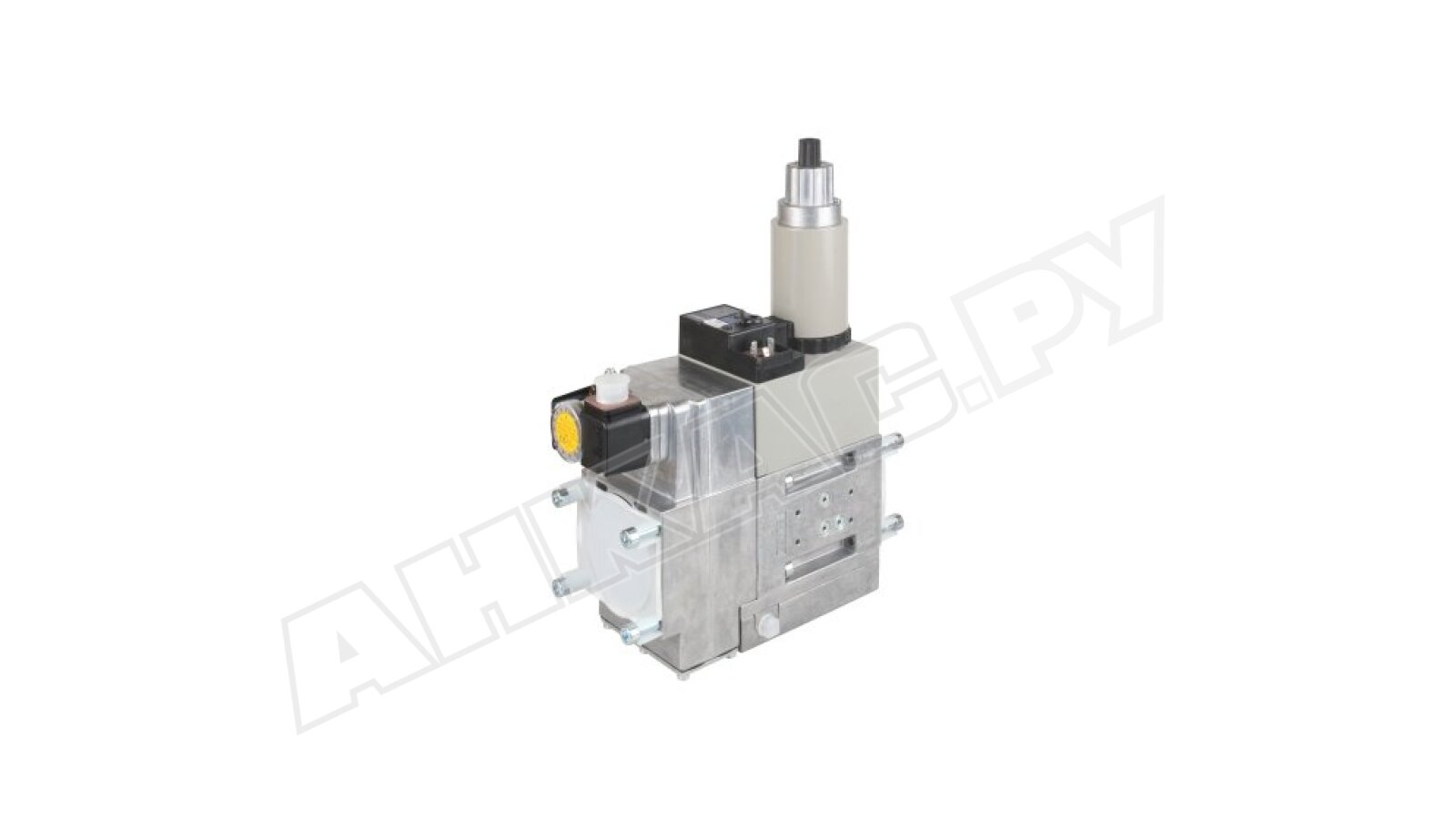

Газовый мультиблок Dungs MB-ZRDLE 420 B01 S20 4-33 мбар

Газовый мультиблок Dungs MB-ZRDLE 420 B01 S20 4-33 мбар, арт: 228714 – многофункциональный модуль регулирования давления и безопасности, используемый в системах автоматического управления подачей газа на промышленную горелку. Совмещает в компактном корпусе несколько устройств, обеспечивая компактность газовой линии и удобство монтажа. Подходит для установок с давлением газа до 360 мбар.

Комплектация Dungs MB-ZRDLE

Мультиблок собран в малогабаритном корпусе модульной конструкции. Включает::

• два автоматических клапана класса А по EN 161 (одно- и двухступенчатый);
• реле для контроля минимального давления на входе газа;
• регулятор выходного давления класса А по EN88 с предварительными настройками;
• сетчатый фильтр для очистки потока от грязи.

Для защиты всех устройств газовой автоматики производитель рекомендует установить основной газовый фильтр. Комплектацией не предусмотрены установочные фланцы и штекеры.

Мультиблок подготовлен для подключения различных устройств: датчиков-реле давления, блока контроля герметичности, клапана запальной линии или НО и других. На корпусе предусмотрены точки для измерения давления (штуцеры G1/8").

Параметры и особенности:

• нормально-закрытые клапаны с совместным управлением;
• быстрое закрытие клапанов, открытие клапана V1 < 1 сек.;
• постепенное открытие второго клапана (< 20 сек.);
• регулировка скорости открытия второго клапана;
• ручная настройка основного расхода;
• незаменяемая пружина регулятора с рабочим диапазоном 4-33 мбар;
• применение в газовых установках с давлением до 360 мбар;
• рабочая среда: газы семейства I..III, нейтральные газы;
• возможность подключения сигнального контакта для контроля закрытия клапана;
• износостойкие мембраны, уплотнения на основе NBR и силиконового каучука;
• электромагнитный привод из стали, латуни, алюминия;
• пыле-, влагозащита корпуса класса IP 54 (защита от пыли, обрызгивания);
• быстрое герметичное соединение на резьбу Rp 1", Rp 1 1/4", Rp 1 1/2", Rp 2";

монтаж в систему в горизонтальном, вертикальном, промежуточном положении.

Условия эксплуатации

Газовые мультиблоки MB-ZRDLE рассчитаны на эксплуатацию при температурах -15...+70 °C (для сжиженного газа 0....+70 °C ).

Основные достоинства:

• двухступенчатое автоматическое регулирование давления газа;
• совмещение в компактном корпусе нескольких устройств газовой автоматики;
• быстрое отсечение потока для безопасной эксплуатации горелки;
• медленное регулируемое открытие для плавного пуска газа;
• герметичный и быстрый монтаж с помощью резьбовых фланцев;
• повышенная пропускная способность;
• контроль минимального давления для исключения затухания пламени;
• предварительная очистка потока встроенным фильтром;
• стабильность выходного давления;
• электрозащита корпуса по стандарту IP54;
• модульный тип конструкции, места для установки других устройств Dungs;
• возможность низкотемпературной эксплуатации.

У нас можно купить газовые мультиблоки Dungs MB-ZRDLE и дополнительное оснащение для сборки газовой установки.
