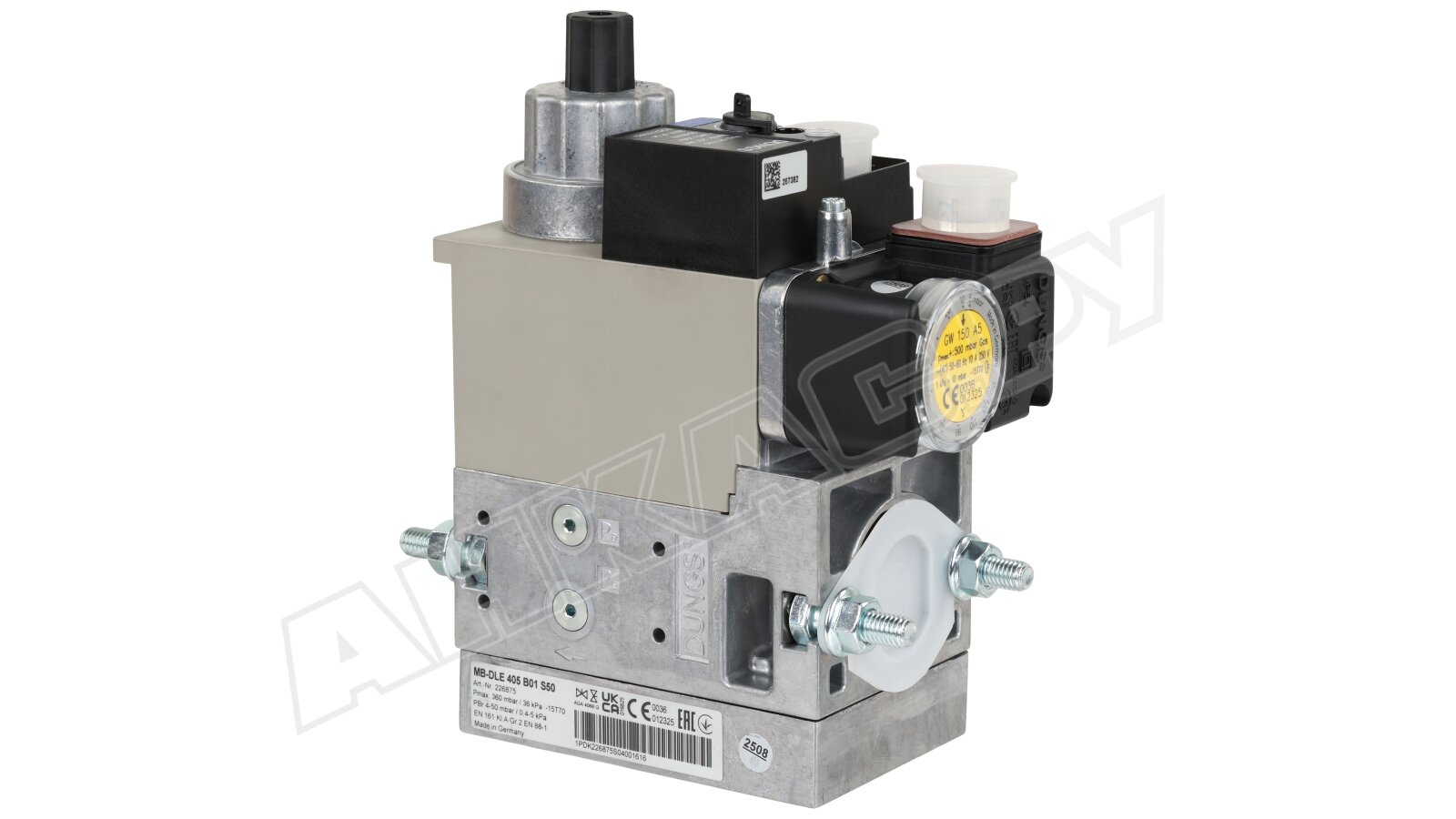

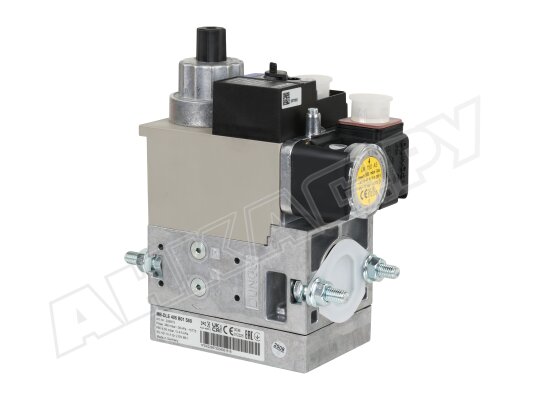

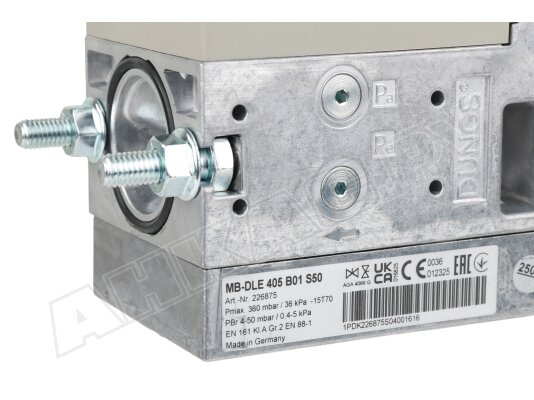

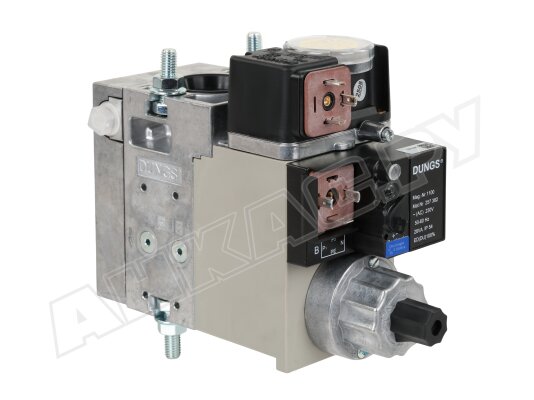

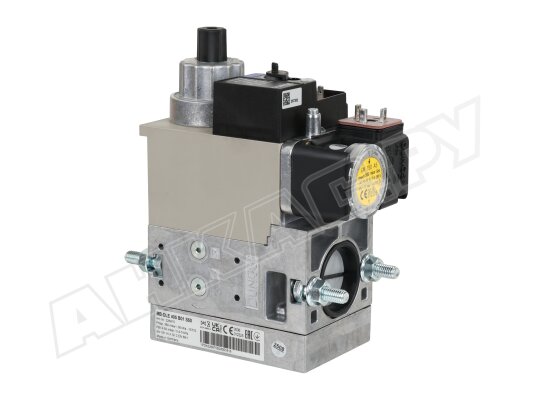

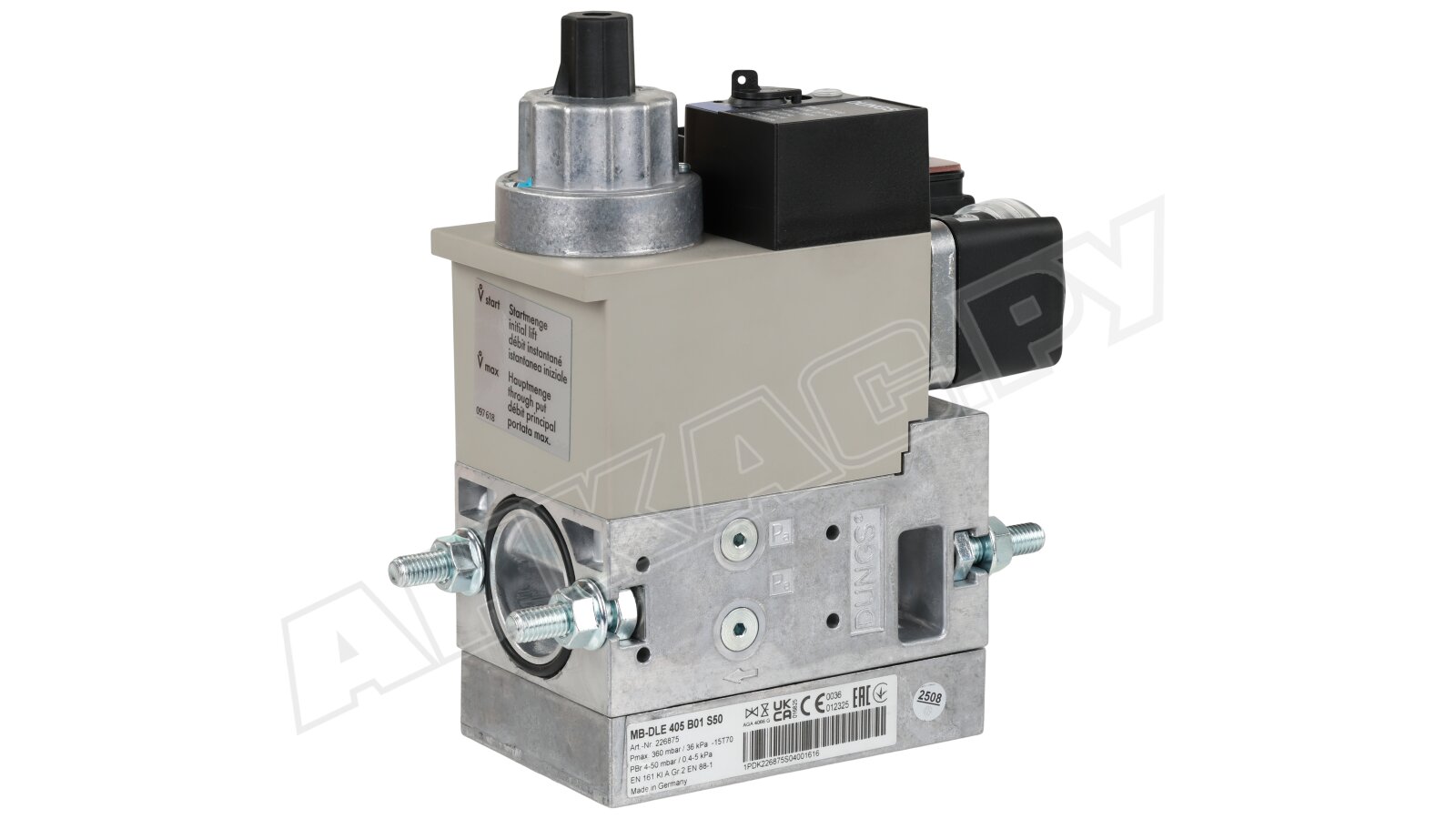

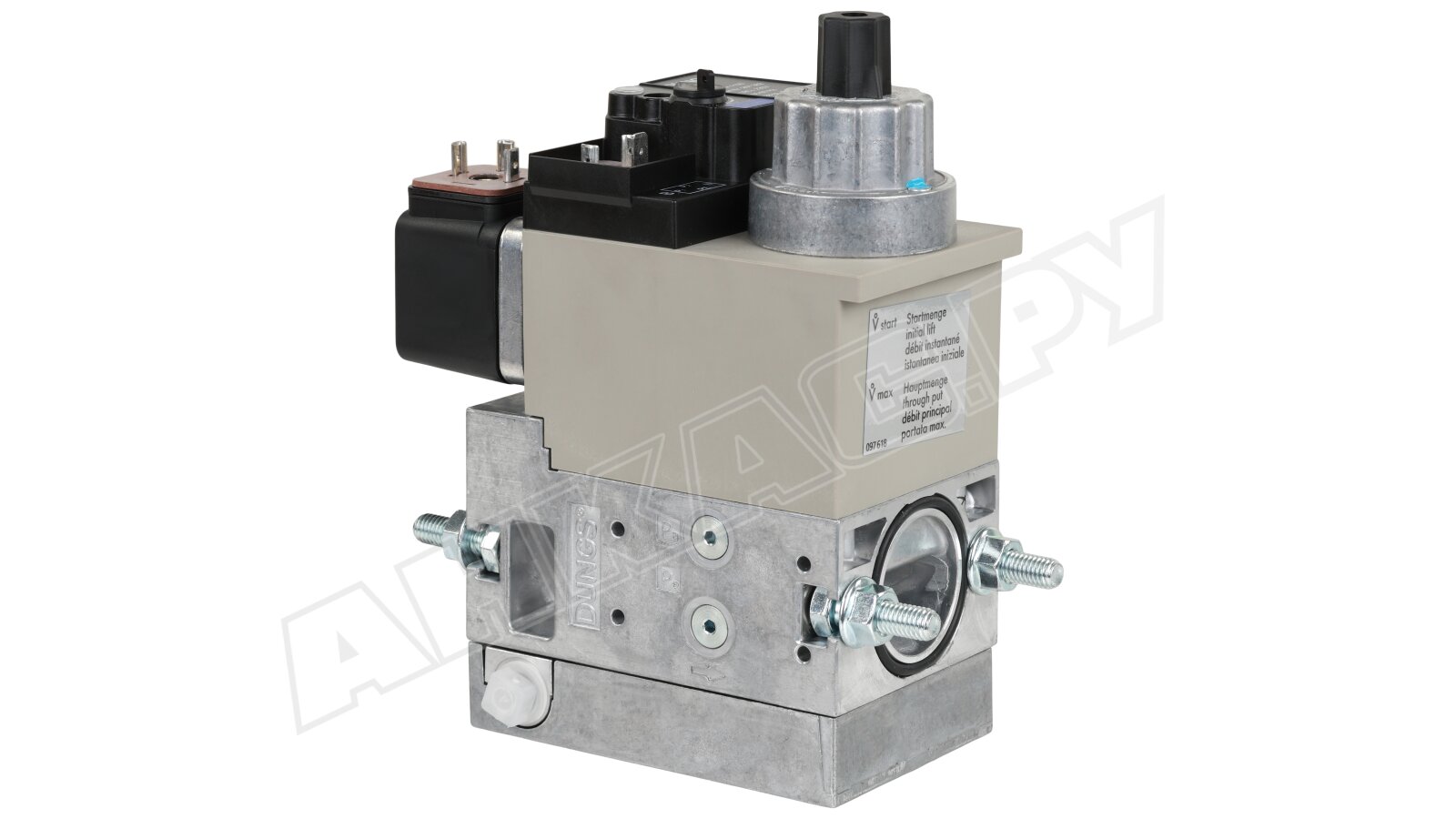

Газовый мультиблок Elco MB-DLE 405 B01 S50

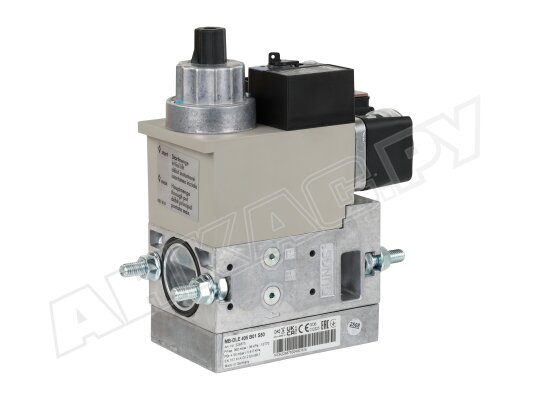

Газовый мультиблок Elco MB-DLE 405 B01 S50 – универсальный газовый блок для управления работой одноступенчатой горелки. Представляет собой компактное многофункциональное устройство автоматического регулирования и безопасного отключения подачи газа. Мультиблок поддерживает стабильные выходные параметры давления в широком диапазоне входных давлений. Особенностью этой серии является медленное регулируемое открытие главного клапана для плавного розжига.

Основные параметры:

• для систем с давлением 15-360 мбар;
• напряжение питания: 230 В, допустимое отклонение -15%, +10%;
• защита электрических компонентов класса IP 54;
• дроссель расхода главного потока;
• быстрое закрытие э/м клапанов, время срабатывания < 1 сек.;
• быстрое открытие клапана V1, медленное регулируемое открытие клапана V2;
• по запросу – оснащение блоком контроля герметичности газовых клапанов;
• эксплуатация при температурах: -15...+70°C (для сжиженного газа t > 0°C);
• установке на клапан V2 концевого контакта типа К01/1;

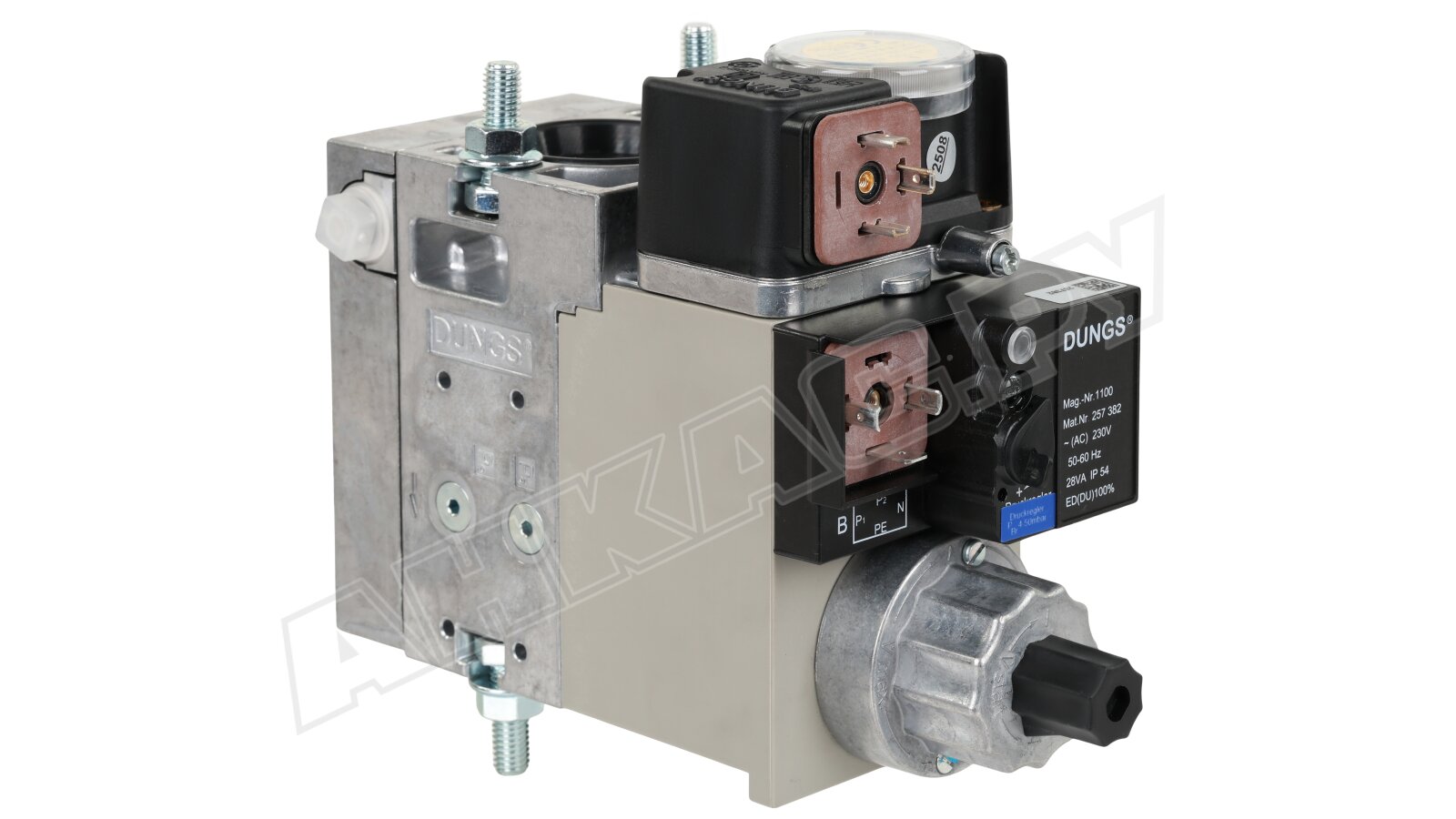

• вид подключения – штекерный разъем по DIN EN 175 301-803.

Конструкция и комплектация

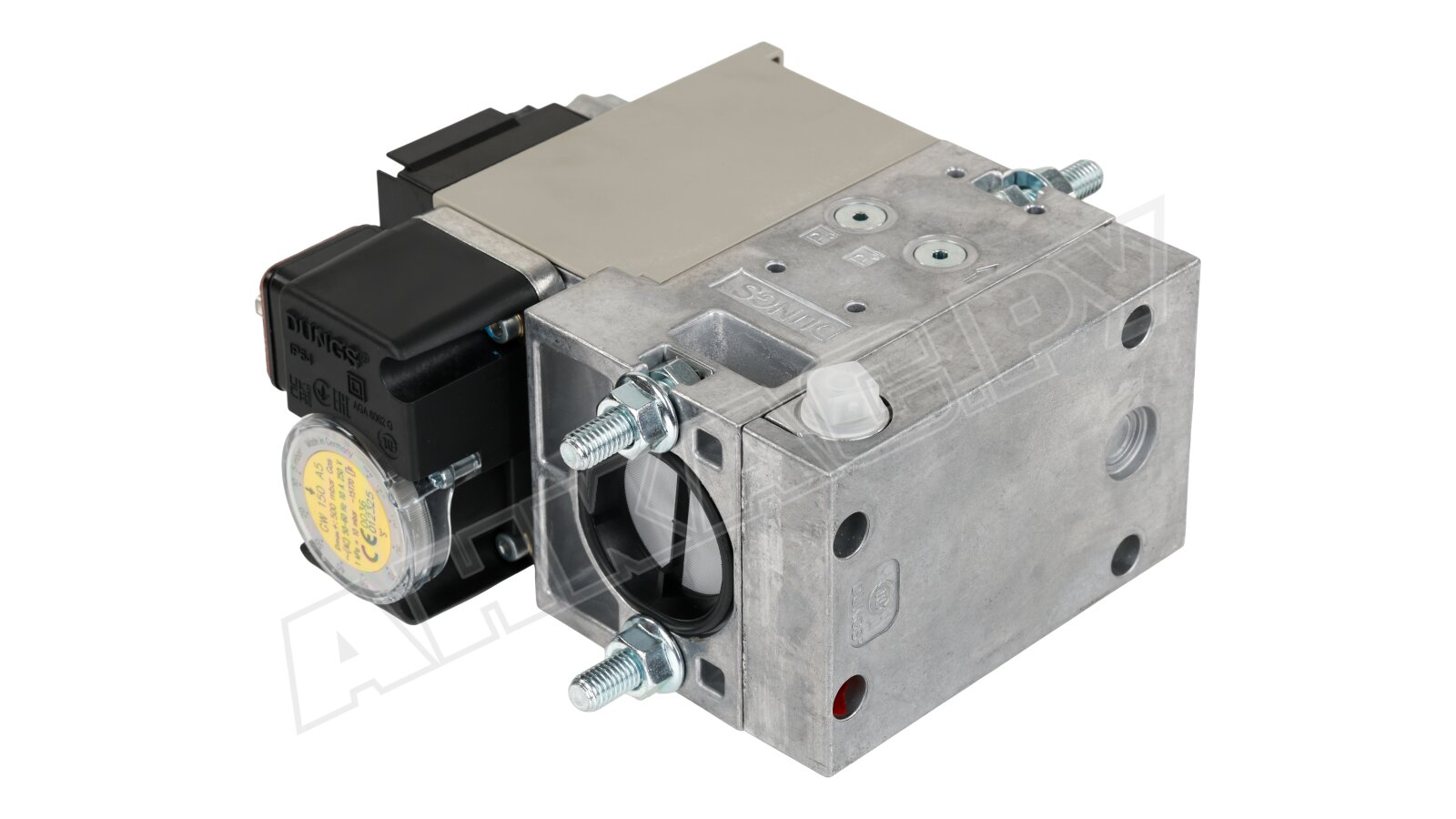

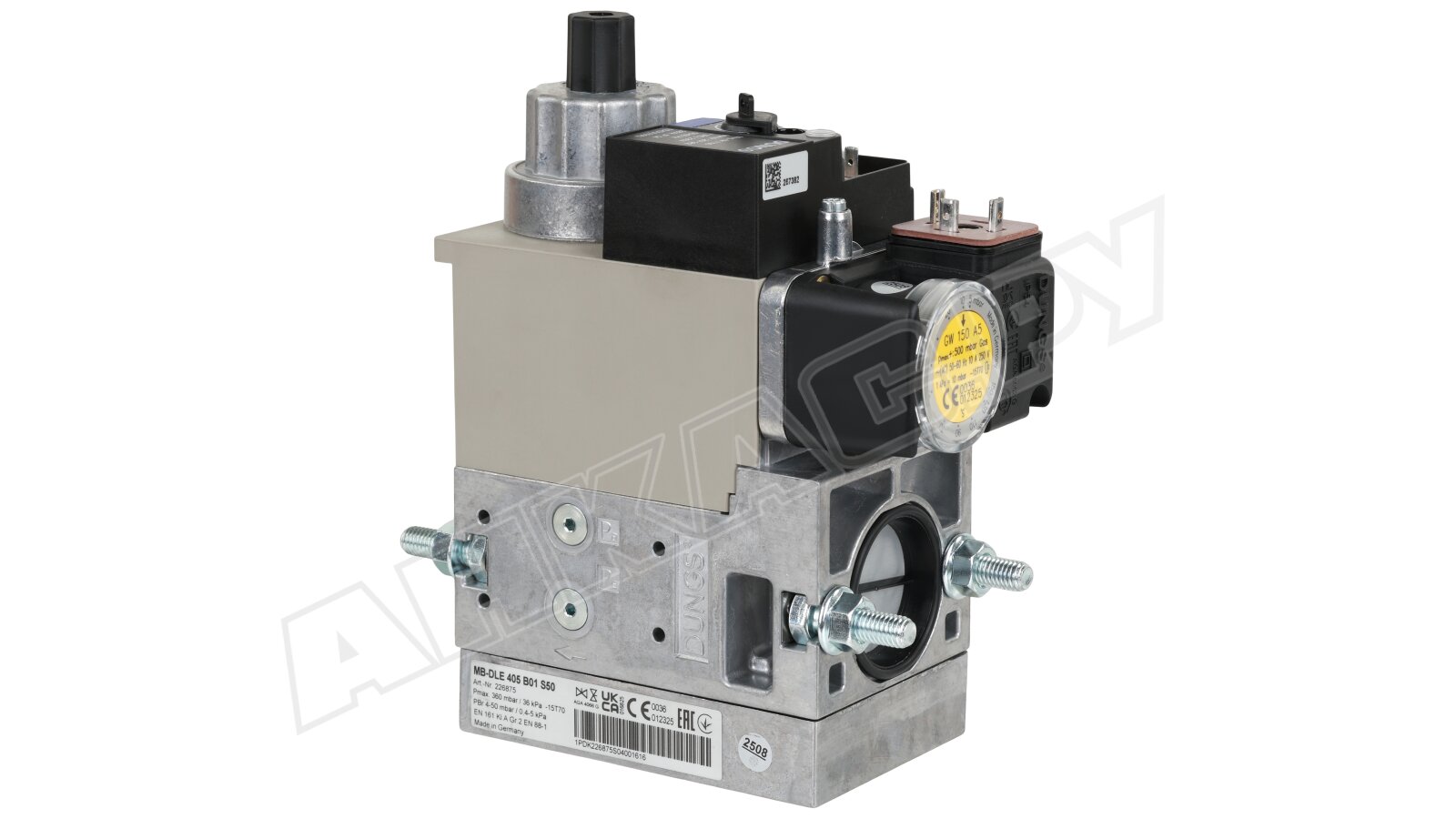

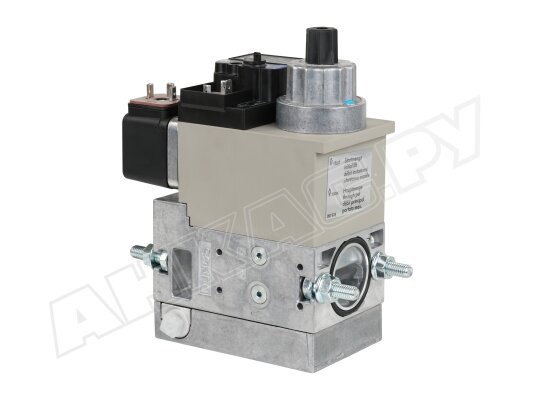

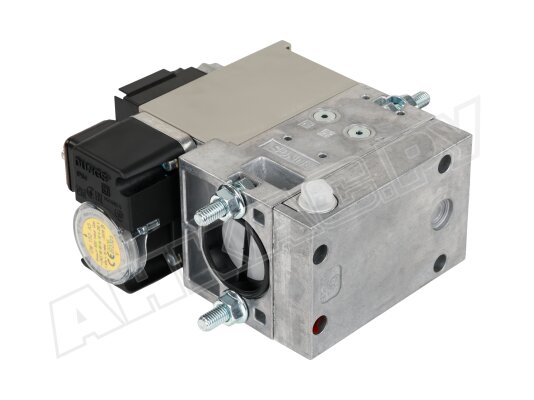

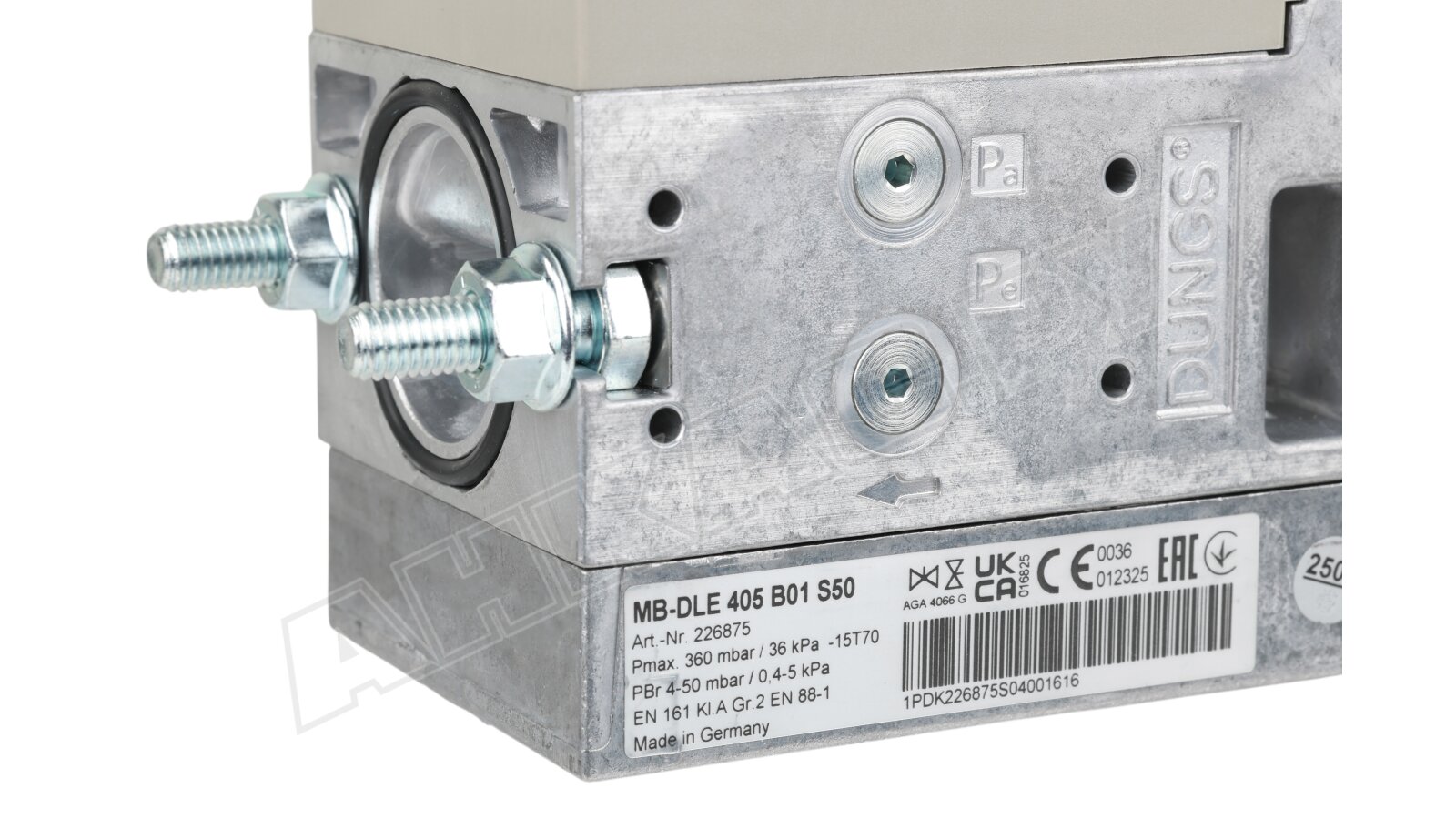

Elco MB-DLE состоит из алюминиевого литого корпуса и устройств: предварительного фильтра с мелкими отверстиями, реле контроля минимального давления, предохранительного и регулирующего электромагнитных клапанов класса А по EN 161 с совместным управлением, регулятора выходного давления. Материал мембран, уплотнений – NBR-каучук, силопрен, других элементов конструкции – сталь, латунь, алюминий. Для измерения давления предусмотрен штуцер G1/8".

Достоинства:

• компактная модульная конструкция, возможность подключения доп. устройств;
• регулируемое открытие второго клапана для плавного зажигания;
• поддержание выходных параметров давления на установленном уровне;
• герметичное быстрое перекрытие потока для безопасной эксплуатации;
• коррозиестойкий корпус, надежные компоненты.

Монтаж

Газовые мультиблоки Elco MB-DLE могут устанавливаться в горизонтальном, вертикальном, промежуточном положении магнитом вверх. Для присоединения к газопроводу предусмотрены отверстия с резьбой Rp 1/2", Rp 3/4". Монтажные фланцы и штекер не включены в комплектацию.
