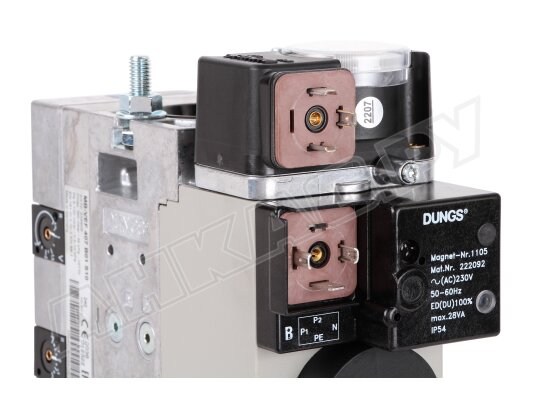

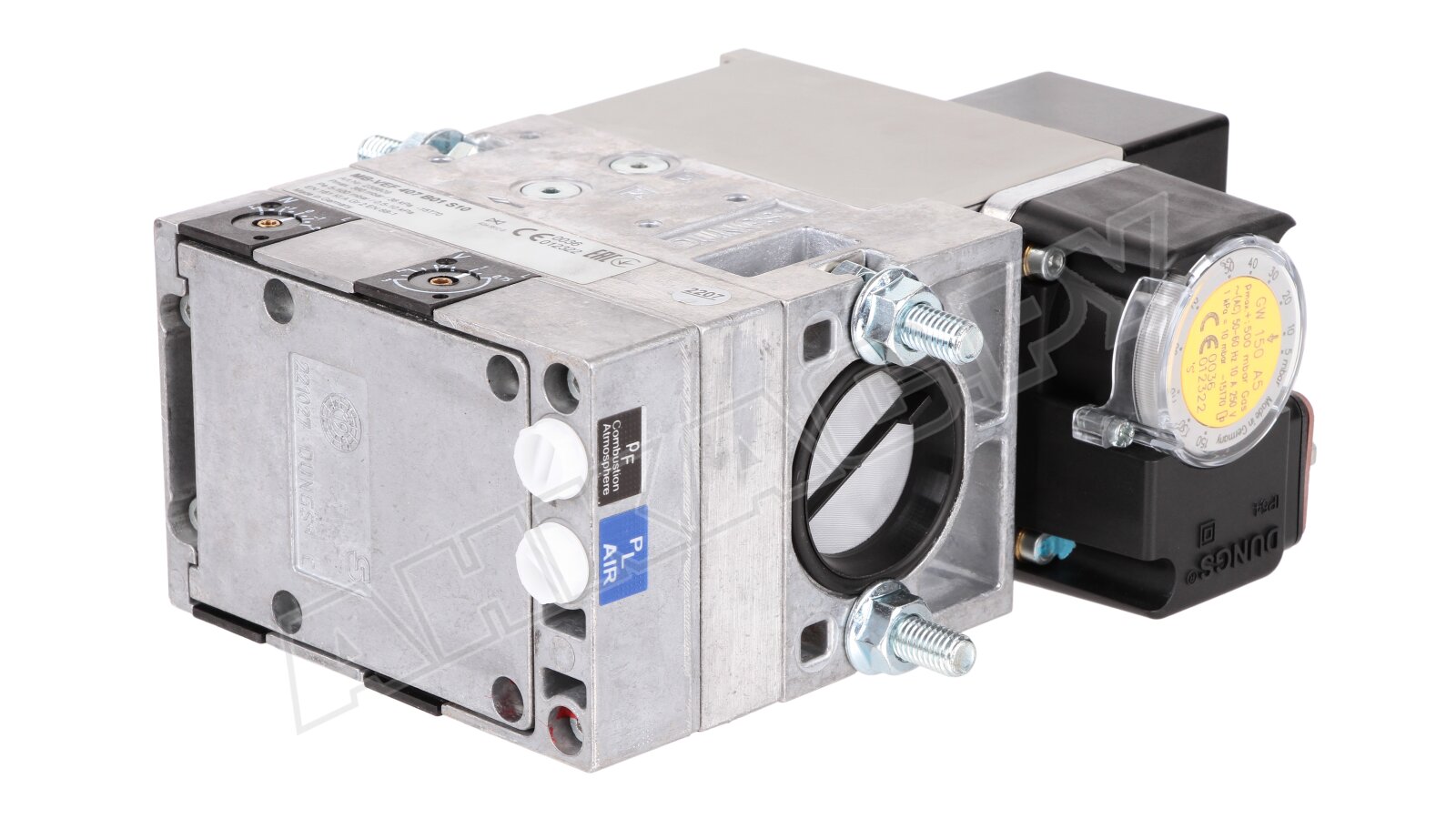

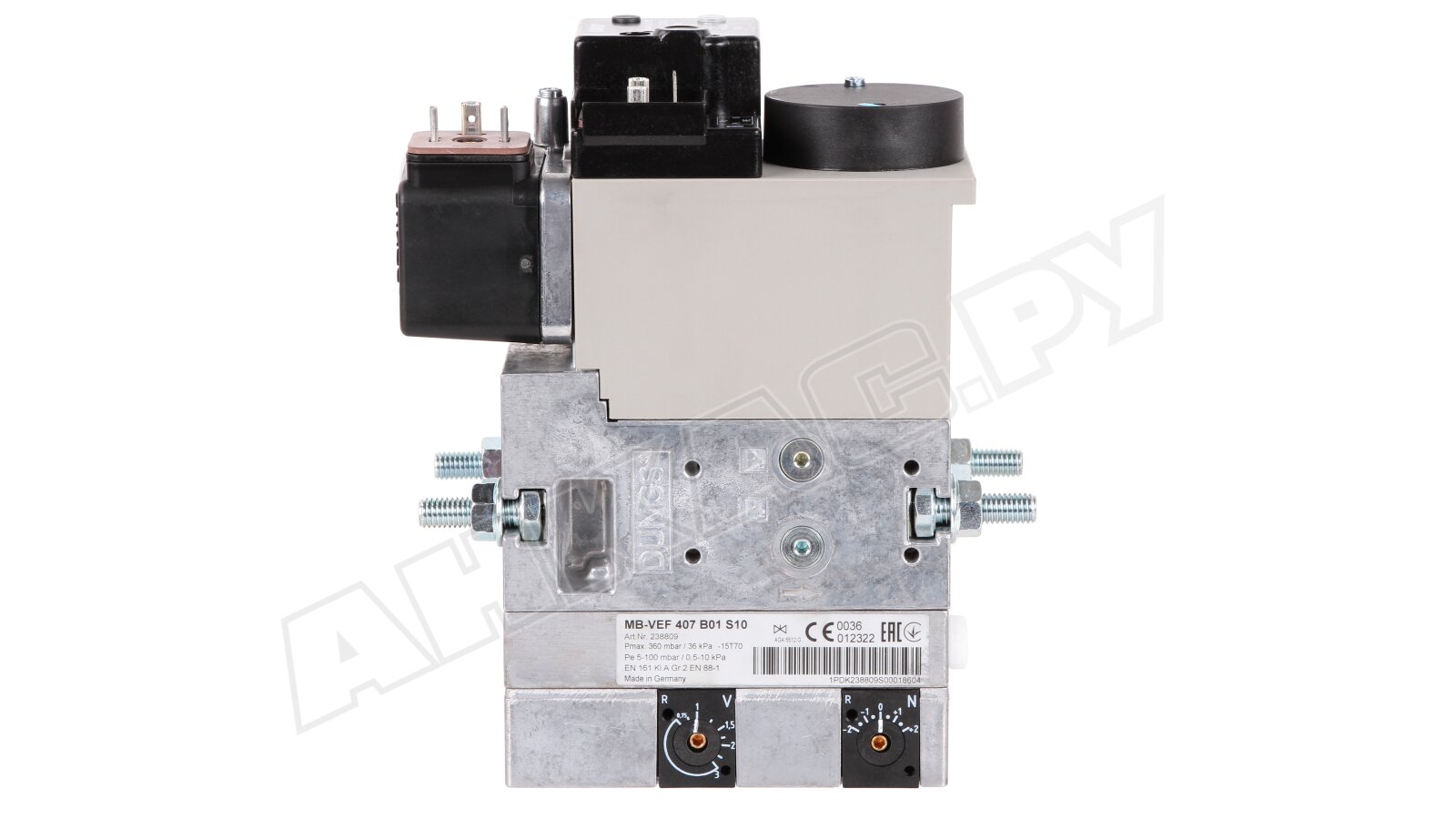

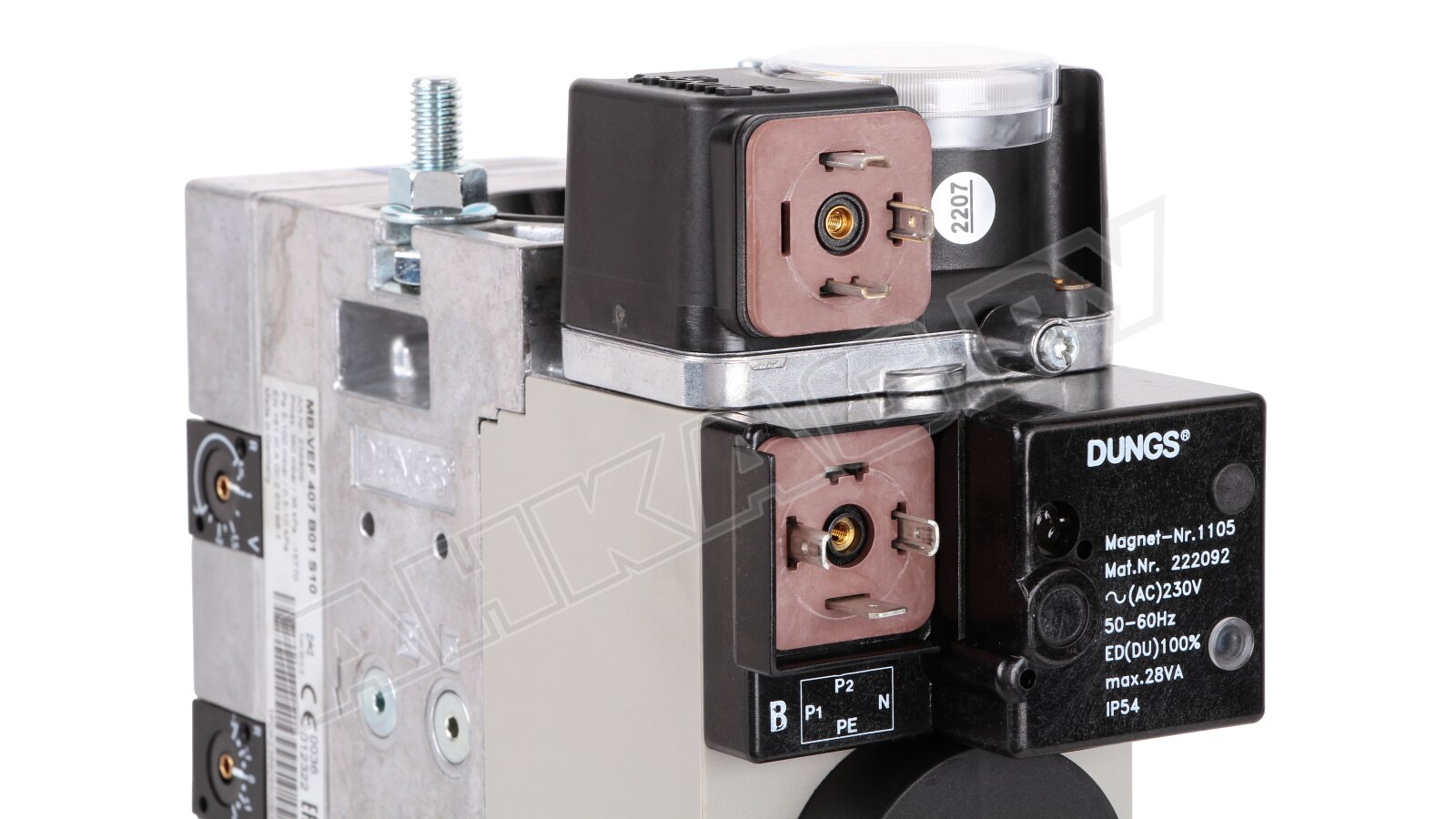

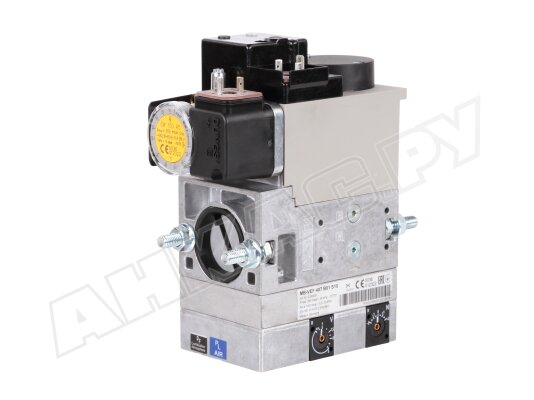

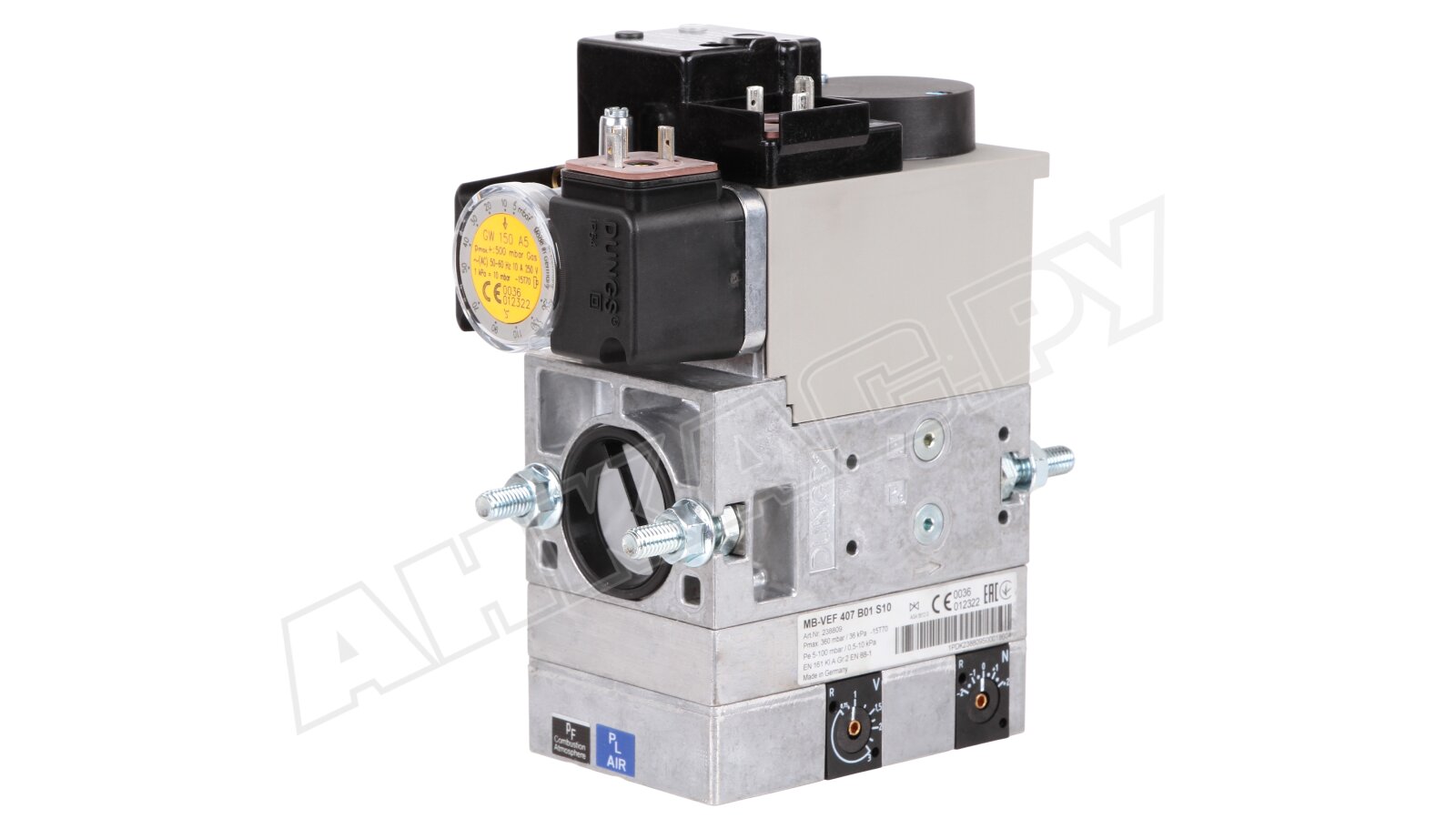

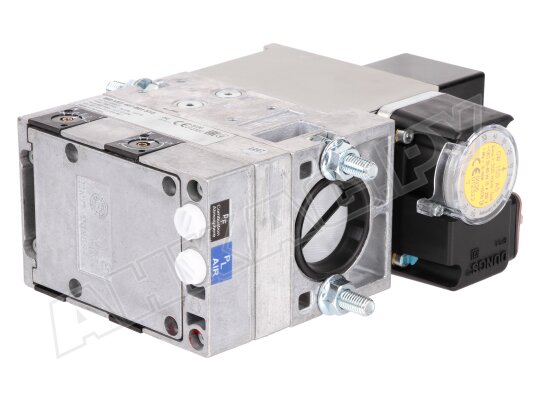

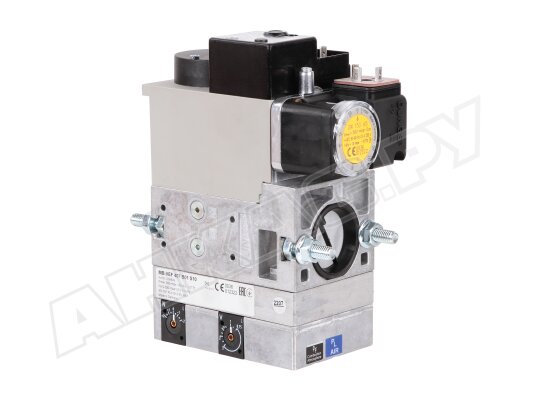

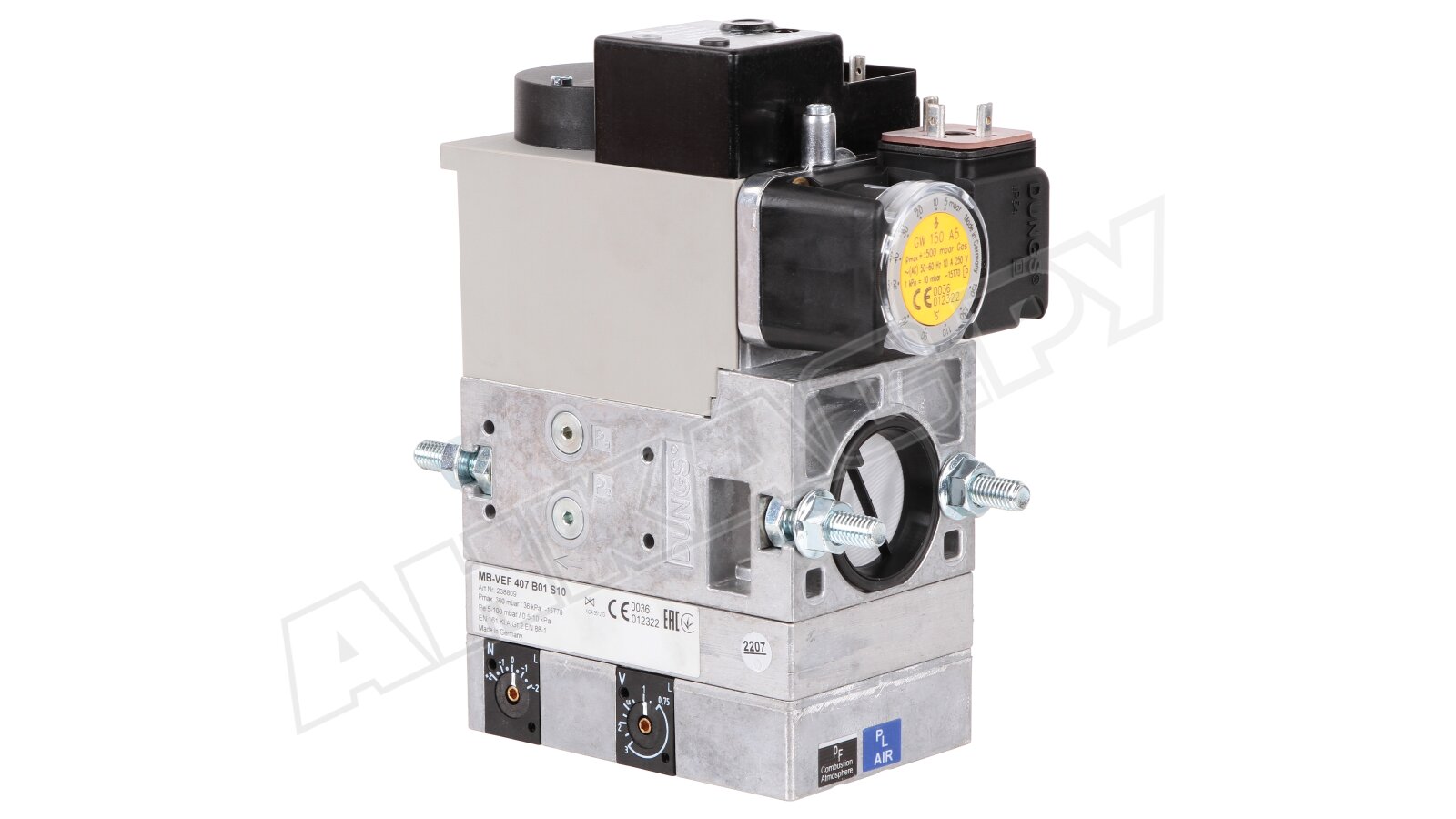

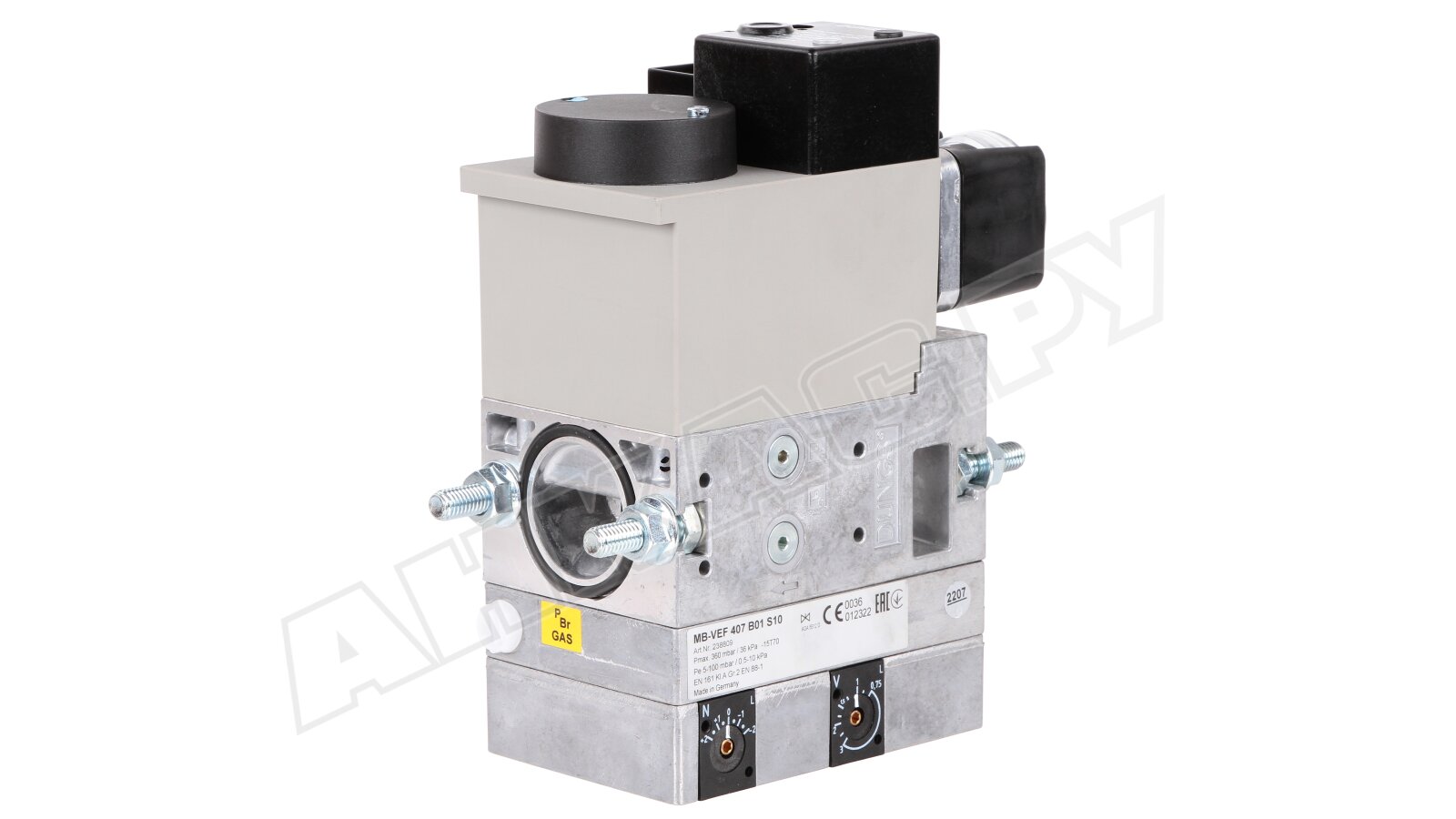

Газовый мультиблок Elco MB-VEF 407 B01 S10

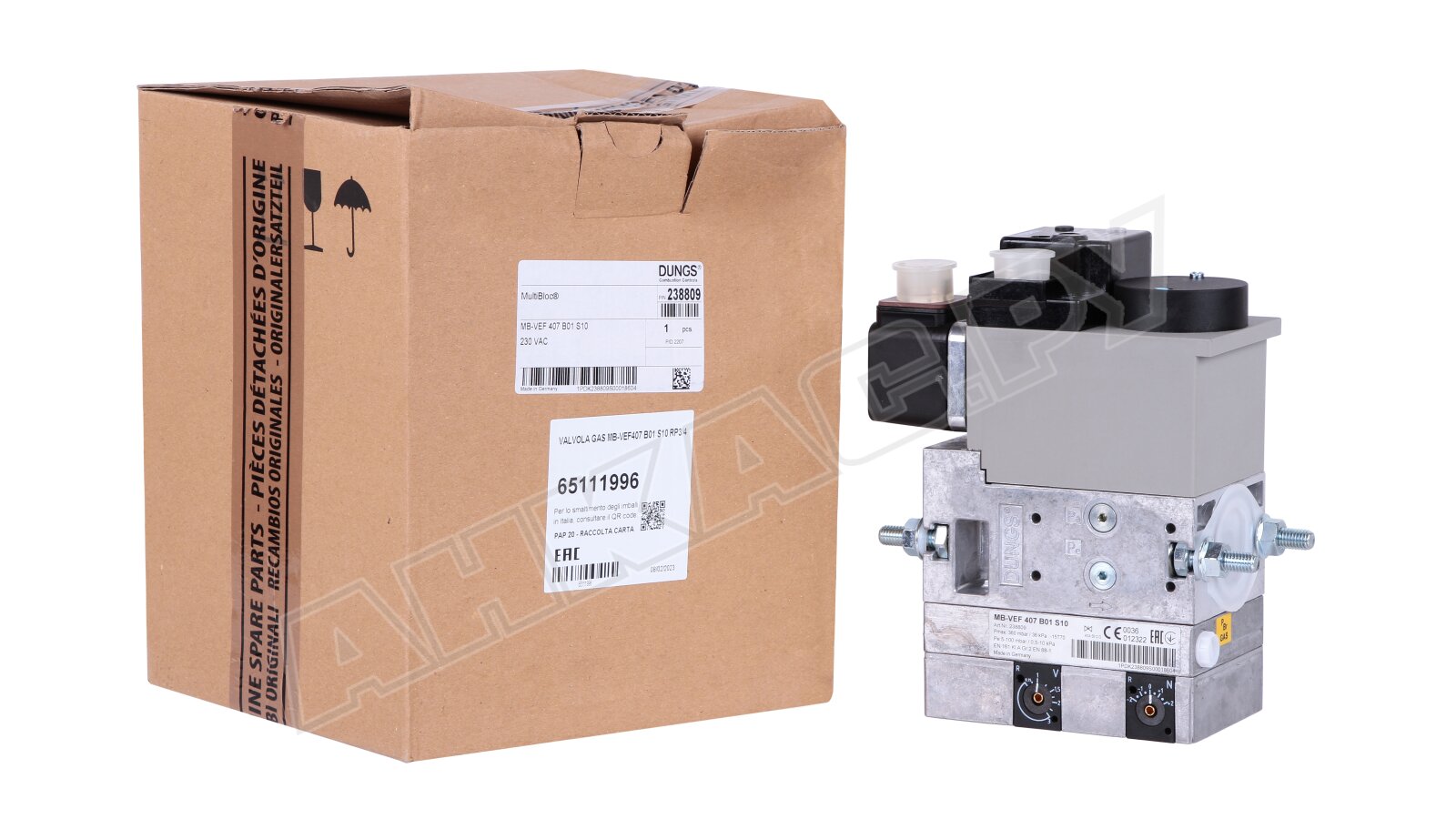

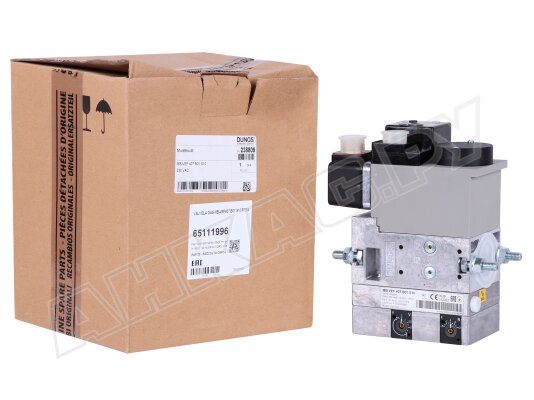

Газовый мультиблок Elco MB-VEF 407 B01 S10, арт: 65111996 в комплекте с фланцем с регулирующим давление каналом на выходе. Мультиблок предназначен для регулирования потока газа на горение, получения оптимального состава газовоздушной смеси, безопасного перекрытия газопровода. Встраивается в модулируемые газовые или комбинированные горелки промышленных систем отопления. Подходит для установок с давлением газа до 360 мбар. Может оснащаться дополнительными устройствами для расширения функций.

Многофункциональный блок Elco MB-VEF совмещает:

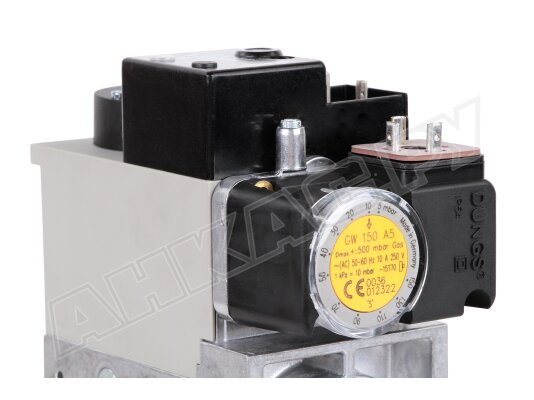

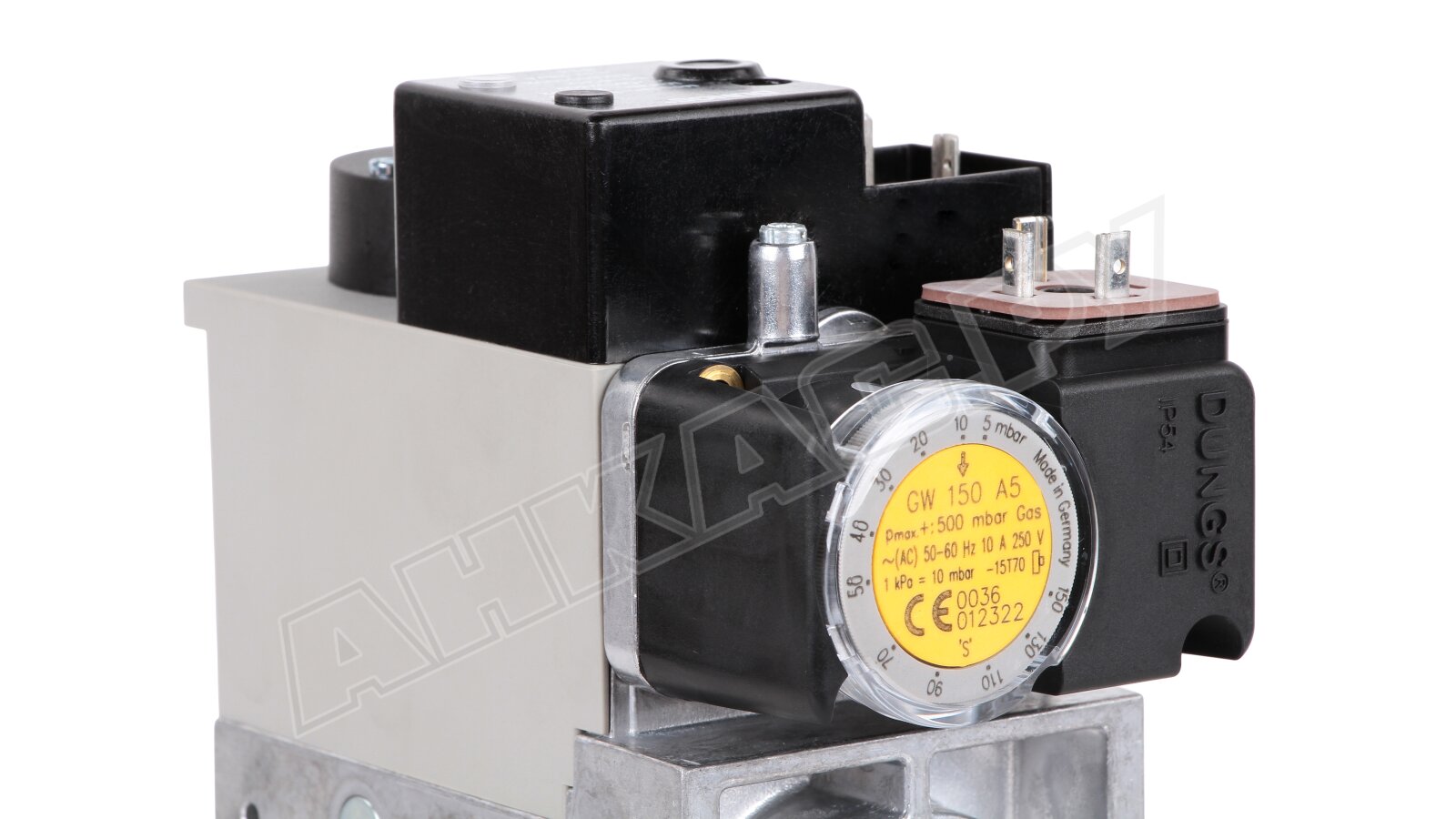

• реле для контроля достаточности давления (мин.) и нормальной работы котла;

• два совместно управляемых э/м клапана класса А по стандарту EN 161;

• серворегулятор давления класса А по EN 88;

• мелкое двухслойное сито для улавливания грязи на входе потока.

Замена сетки требует демонтажа газовой арматуры.

Модульная конструкция позволяет расширять возможности газовой аппаратуры, дополняя системой контроля клапанов, регулятором минимального/максимального давления, устройством ограничения давления.

Основные характеристики и особенности:

• бесступенчатое плавное регулирование;

• входящее давление газа 5-100 мбар;

• задание выходного давления в диапазоне 0,5-100 мбар;

• быстрое срабатывание э/м клапанов, время закрытия / открытия <1 сек.;

• регулятор на клапане V1 для стабилизации входного давления;

• параметры питания: 230 В, допустимое отклонение -15%, +10%;

• возможность установки нуля N;

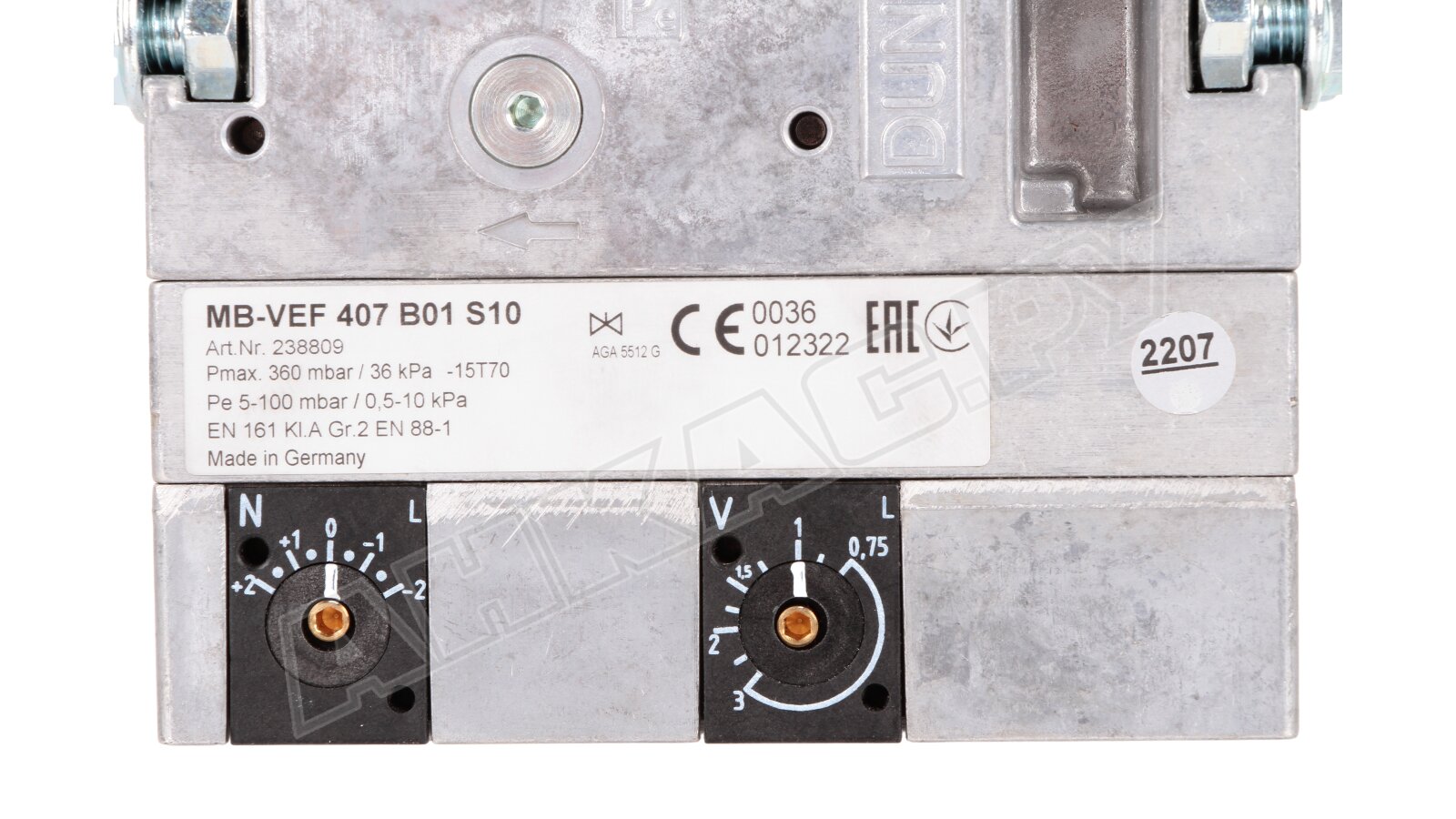

• регулировка пропорции газ/воздух от 0,75:1 до 3:1;

• возможность дооснащения (установка блока контроля герметичности и пр.);

• уровень защиты от пыли/ влаги класса IP 54;

• резьбовой способ соединения Rp 1/2", Rp ¾";

• места для замеров давления, параметры подключения G1/8 по DIN ISO228;

• размер отверстий фильтра – 0,8 мм;

• внешний импульсный трубопровод;

• коррозиестойкий корпус и детали из стали, латуни, алюминия;

• мембраны и уплотнения на основе НБК, силиконового каучука;

• штекерное подключение DIN EN 175301-803 для э/м клапанов и реле;

• установка в вертикальном положении с вертикально размещенной катушкой.

Условия эксплуатации

Многофункциональный узел MB-VEF рассчитан на эксплуатацию при температурах -15...+70°C. В установках, работающих на сжиженном газе, запрещается использование блока при температуре ниже 0 °C. Жидкие углеводороды приводят к разрушению уплотнительного материала.

Достоинства:

• комбинированное компактное устройство;

• широкий диапазон настройки давления на горелку;

• плавное регулирование;

• оптимальное смесеобразование;

• быстрое срабатывание э/м клапанов;

• надежное присоединение на резьбовые фланцы;

• пыле-, влагозащита класса IP54.

Применение

Газовый мультиблок Elco MB-VEF обеспечивает оптимальную пропорцию компонентов газовоздушной смеси в горелках модулируемого и плавно-двухступенчатого типа. Подходит для газа семейства 1-3 и других нейтральных газообразных сред.
