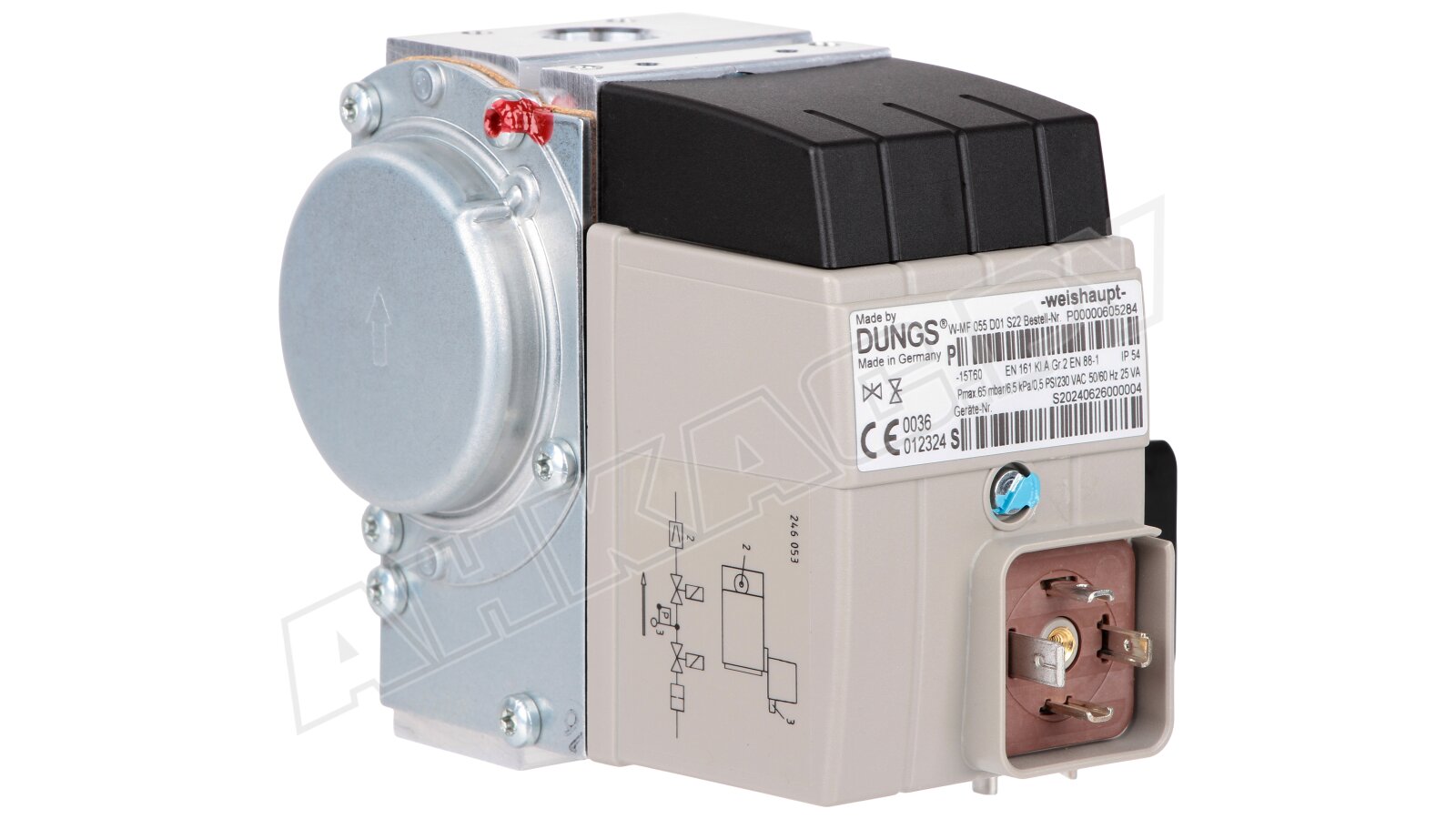

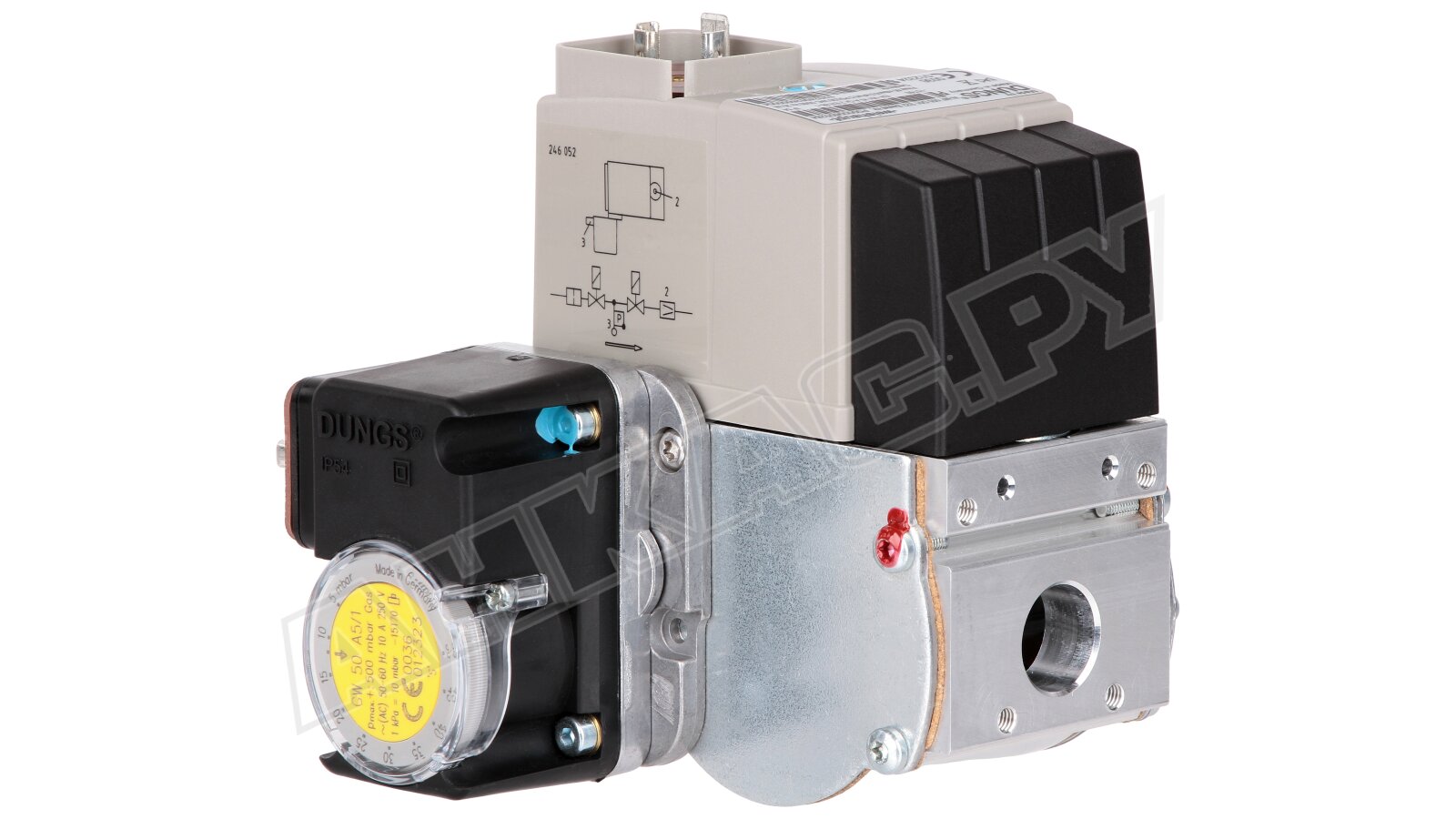

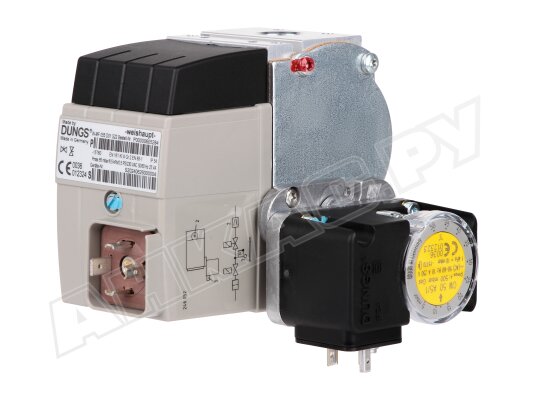

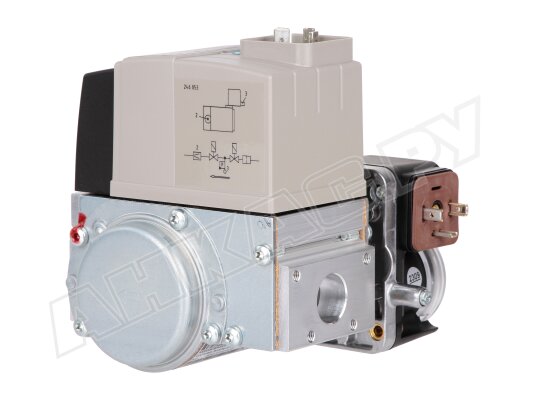

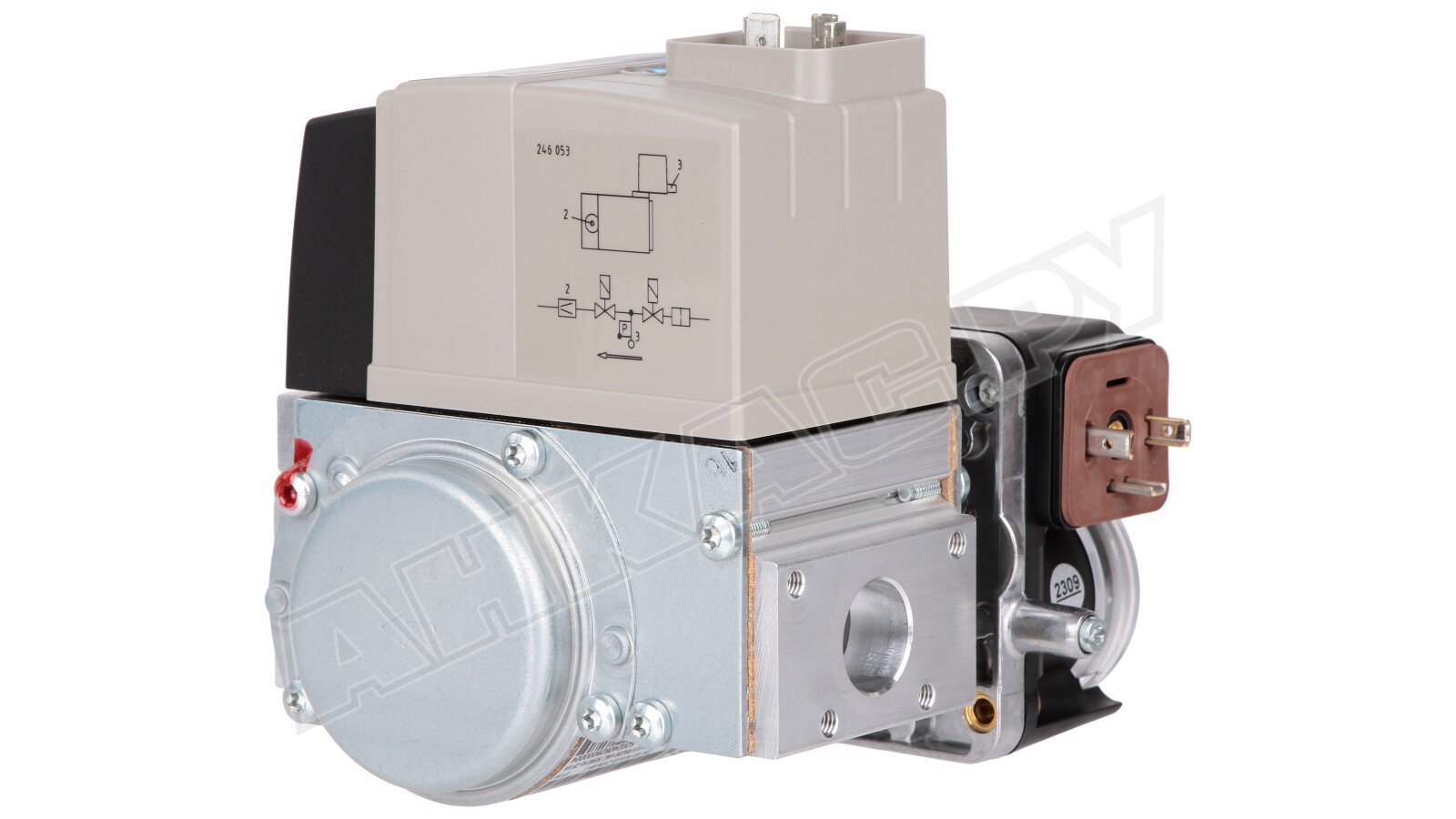

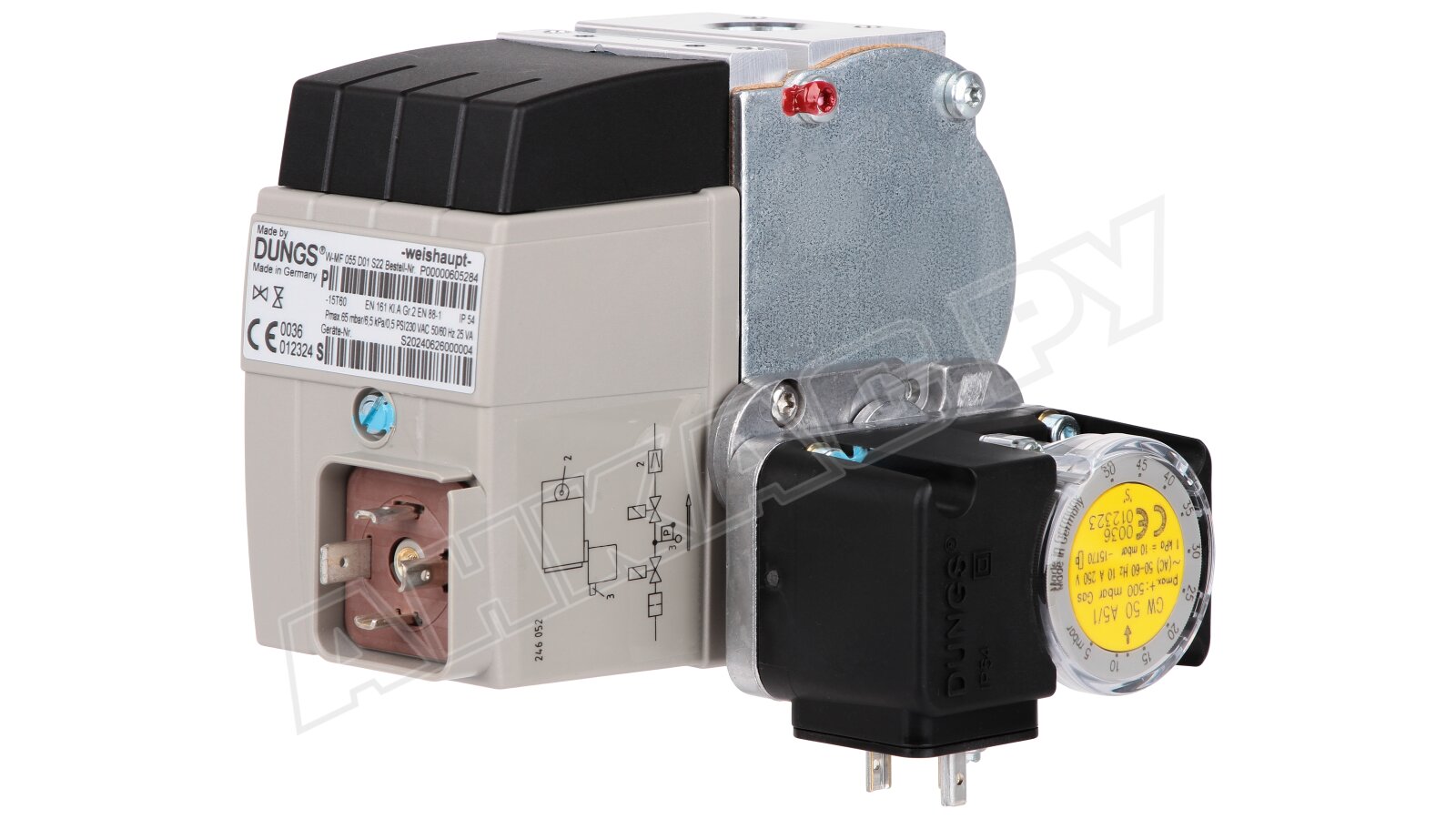

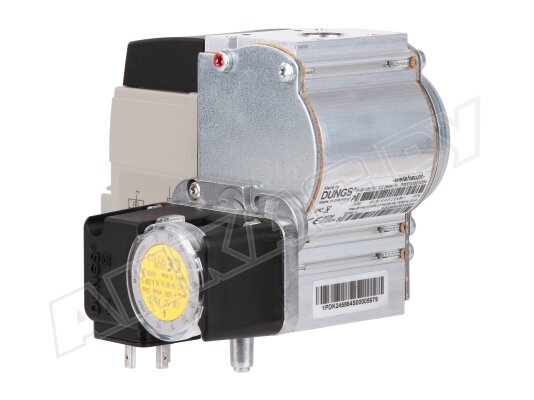

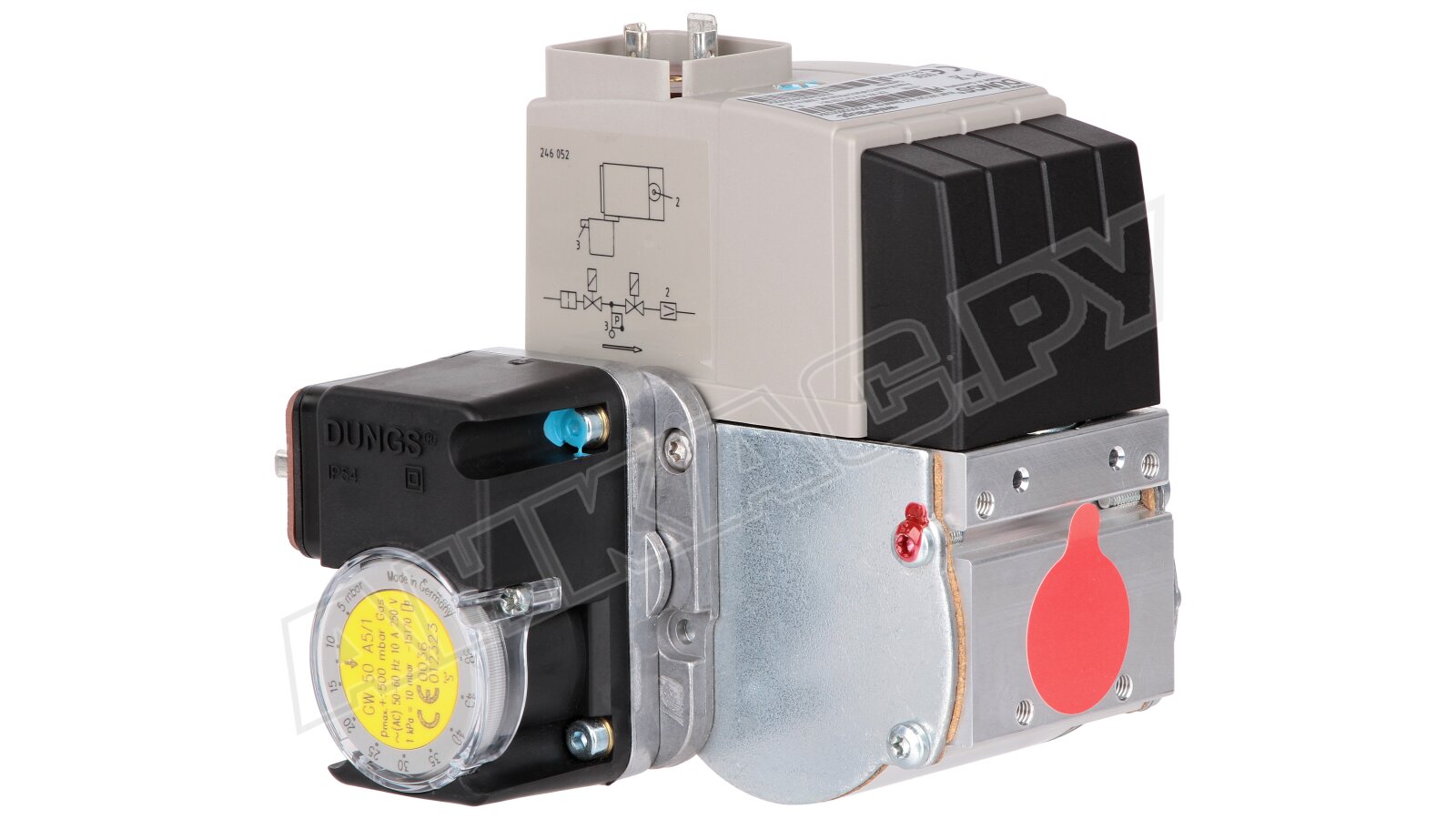

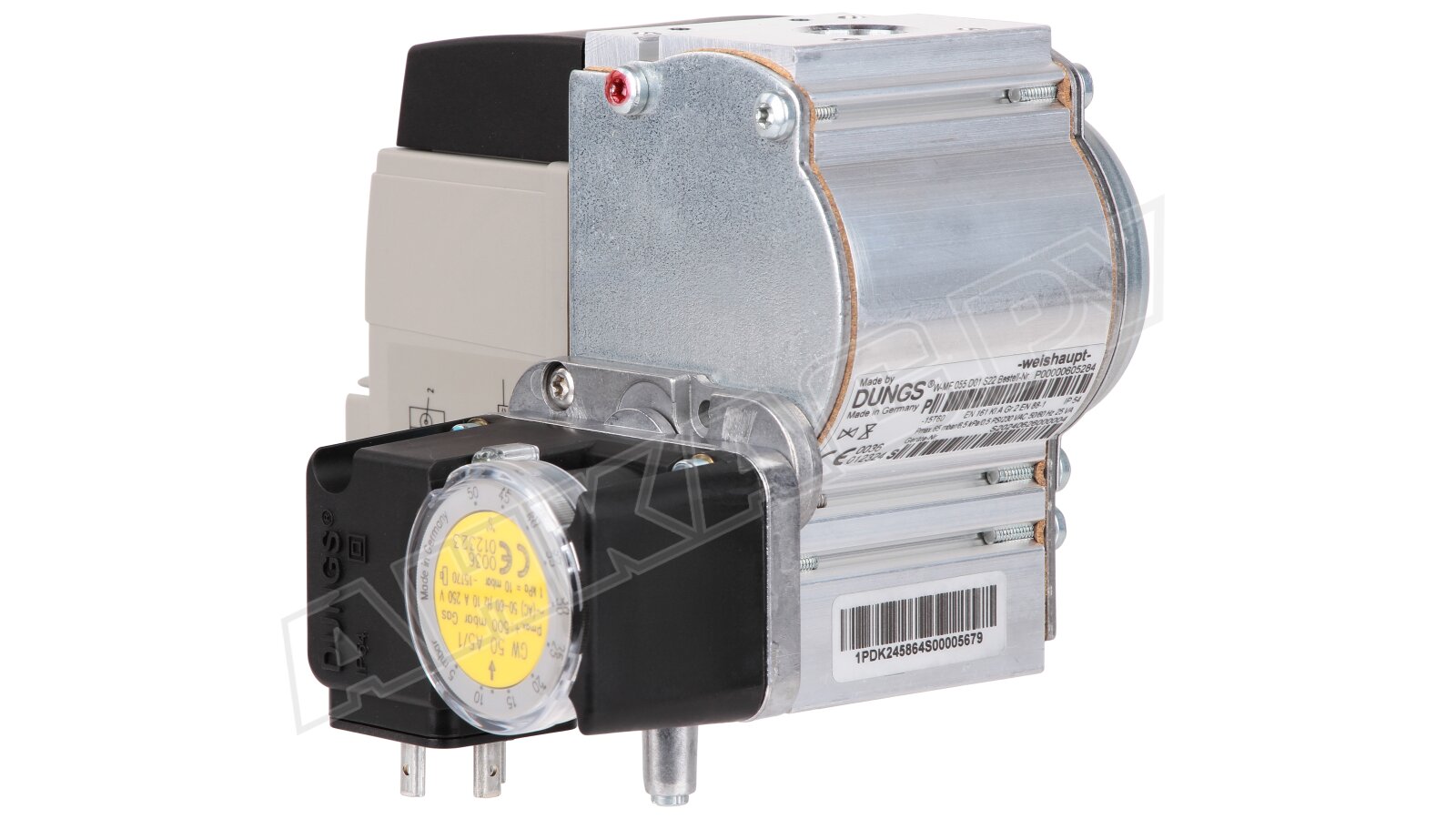

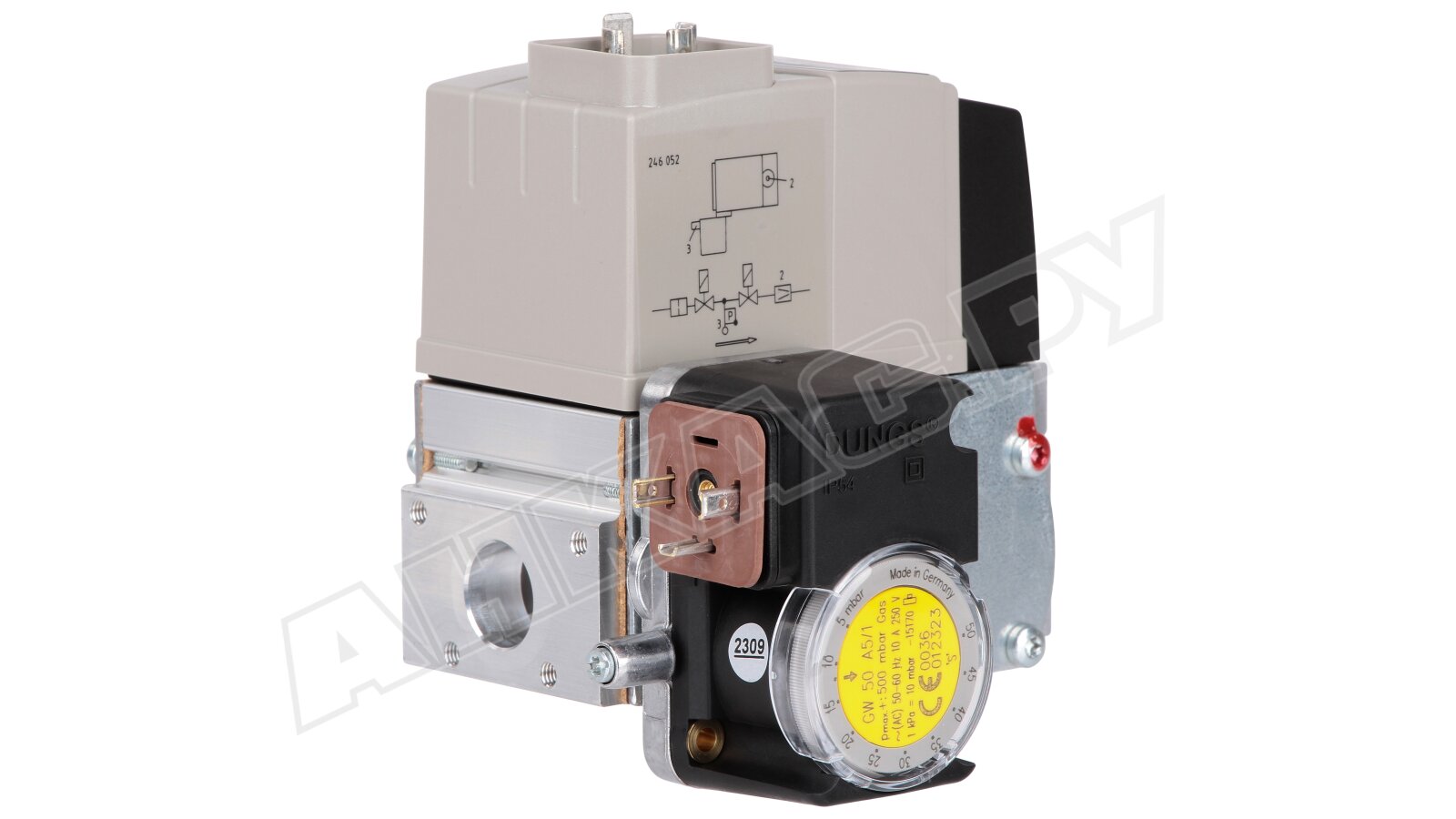

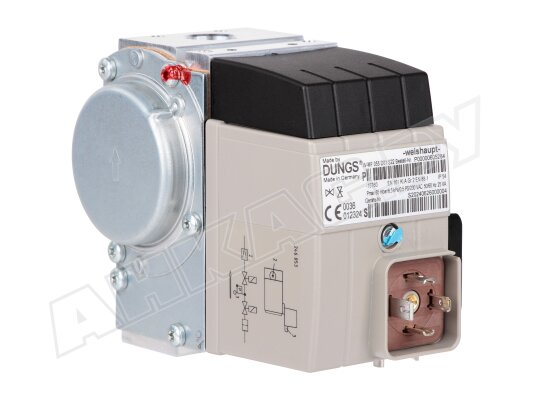

Газовый мультиблок Weishaupt W-MF 055 D01 S22

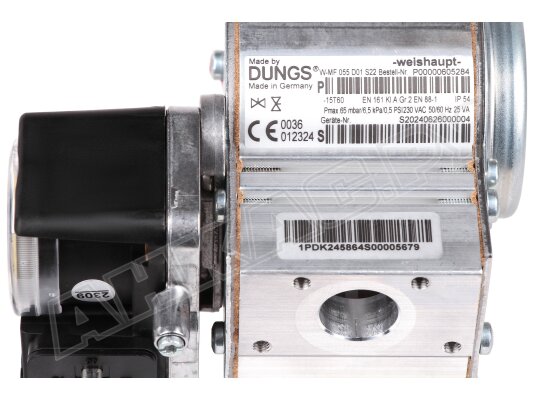

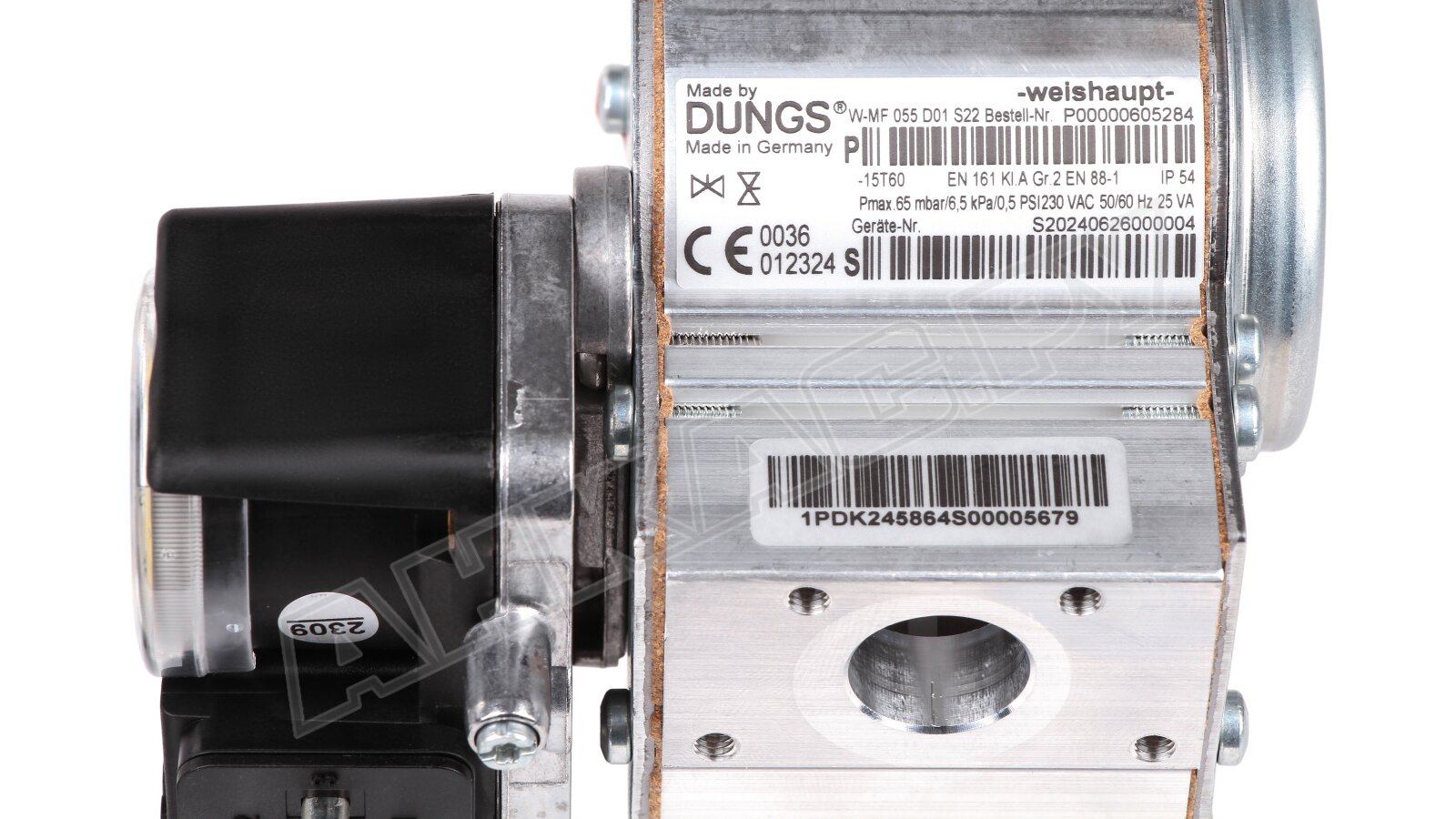

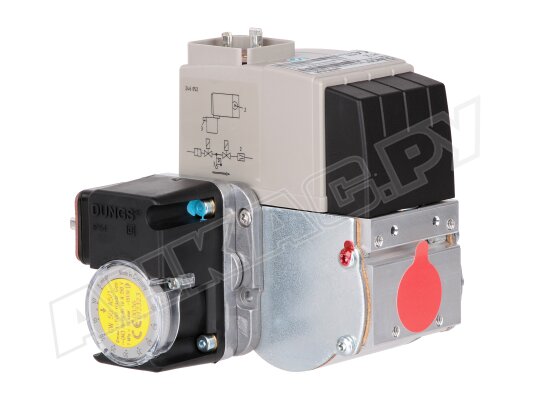

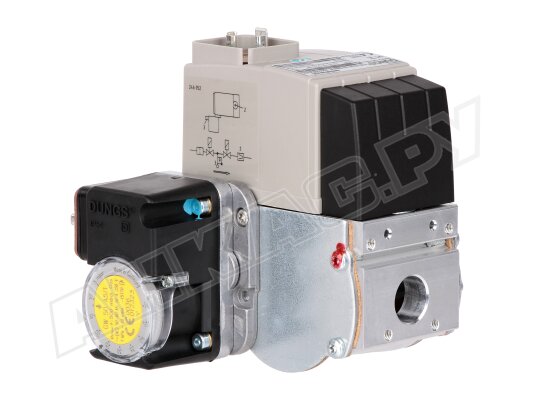

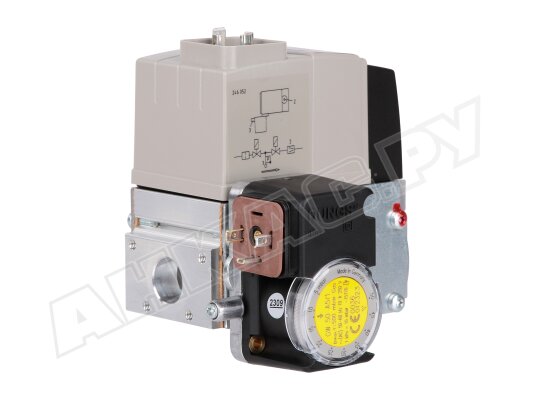

Газовый мультиблок Weishaupt W-MF 055 D01 S22, арт: 605284 – многофункциональное устройство для автоматического управления и регулирования подачи газа, безопасной эксплуатации промышленной газовой горелки. Объединяет в компактном корпусе несколько устройств. Подходит для систем с давлением газа до 65 мбар.

Подробнее о мультиблоке

В состав мультифункционального блока входит:

• два электромагнитных клапана класса А по EN 161;
• серворегулятор давления по DIN EN 88-1;

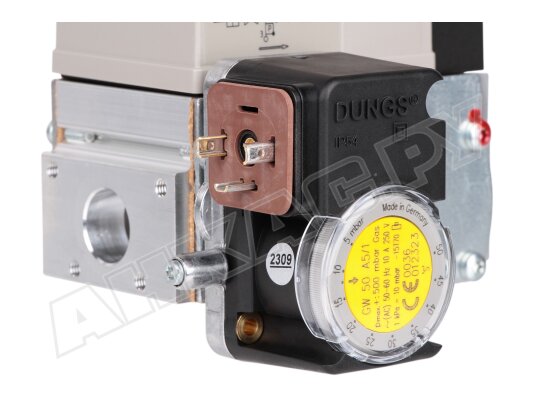

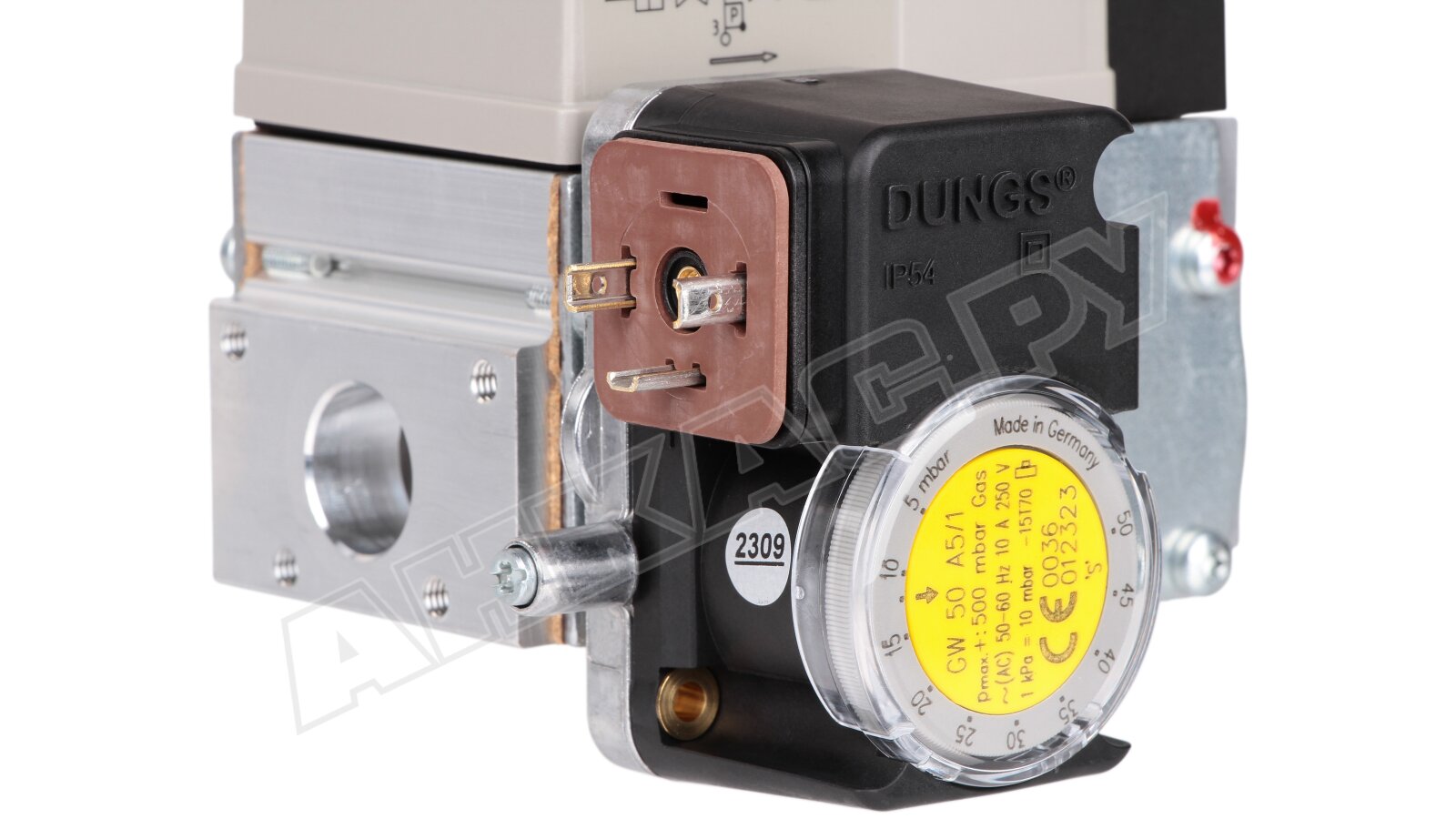

• реле минимального давления;
• фильтр тонкой очистки.

Соединительные фланцы не включены в комплектацию. Заказываются отдельно.

Параметры и особенности:

• нормально-закрытые электромагнитные клапаны с совместным управлением;
• быстрое открытие и закрытие э/м клапанов;
• настройка выходного давления в диапазоне 3-15 мбар;
• применение в системах с давлением в магистрали до 65 мбар;
• быстрое и надежное присоединение с помощью резьбы Rp 1/2";
• электроподключение по DIN EN 175 301-803;
• надежная защита электрических контактов от пыли и брызг воды (стандарт IP 54);
• диапазон эксплуатационных температур: -15...+60 °C;
• установка в систему от вертикального до горизонтального положения.

Конструкция и условия эксплуатации

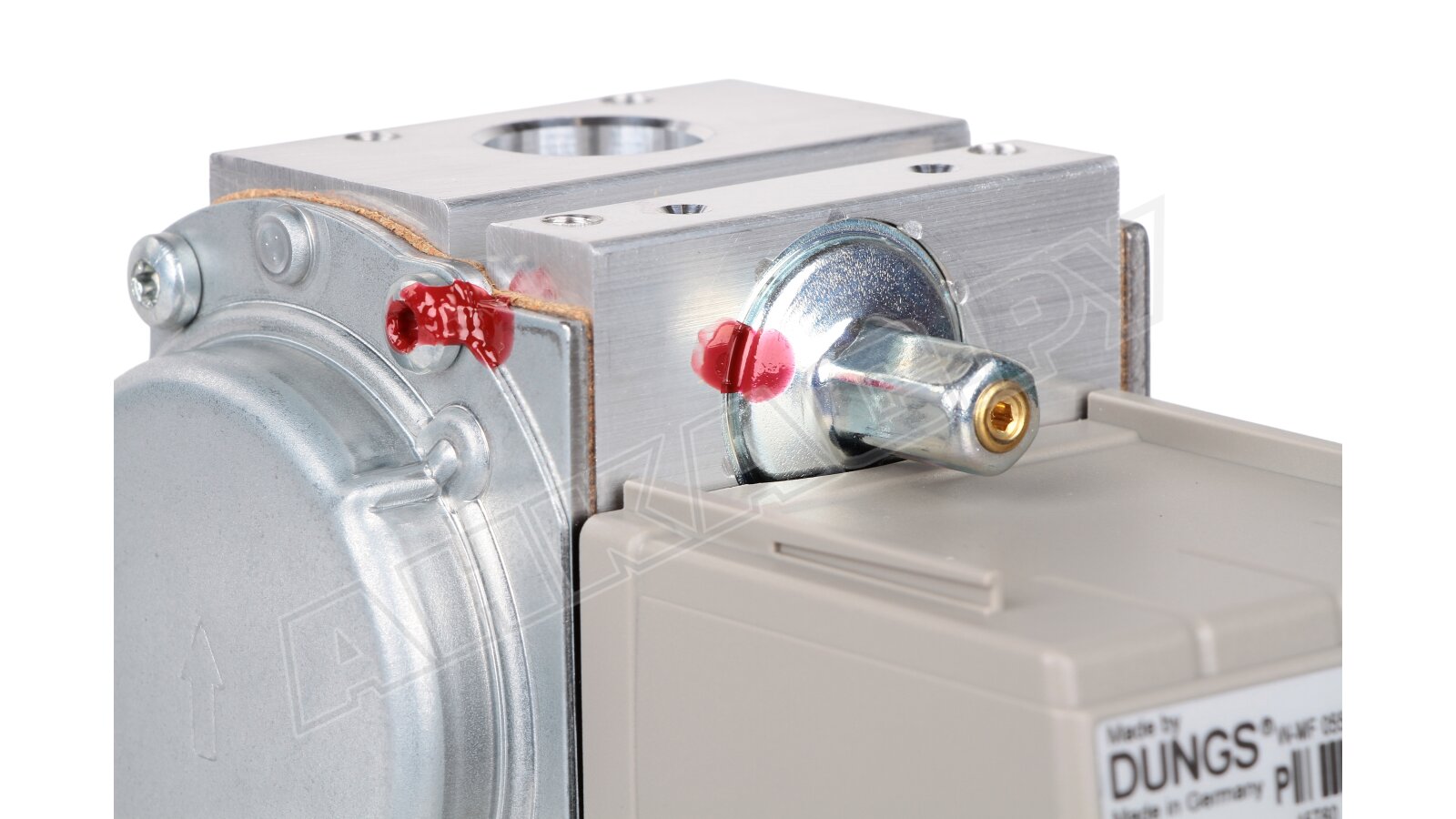

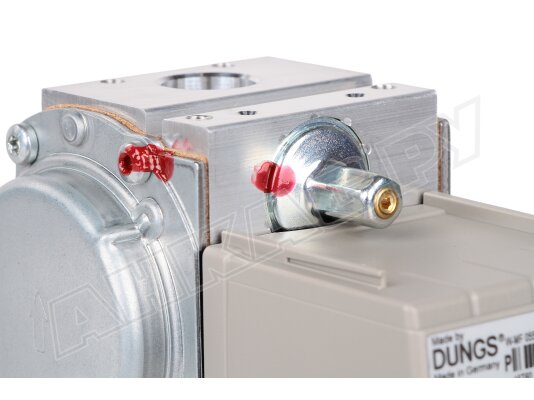

Мультиблок собран в компактном корпусе, что уменьшает размеры газовой линии. На входе установлен фильтр. Корпус отлит под давлением из алюминия. Детали, контактирующие с газом изготовлены из стали Устройство не содержит цветных металлов. Материал уплотнений – NBR-каучук, стойкий к низкотемпературной эксплуатации и составу углеводородов. Реле установлено перед первым клапаном, контролирует минимальное давление газа для нормальной работы котла. На корпусе предусмотрены точки для контроля давления.

Рабочая среда и применение

Газовые мультиблоки предназначены для работы с сухими газами I-III семейства, включая биогаз и газ после очистных сооружений с максимальным содержанием Н2S 0,1%, другими нейтральными газами.

Мультиблок устанавливается в промышленные газовые горелки WG5/1A LN.
