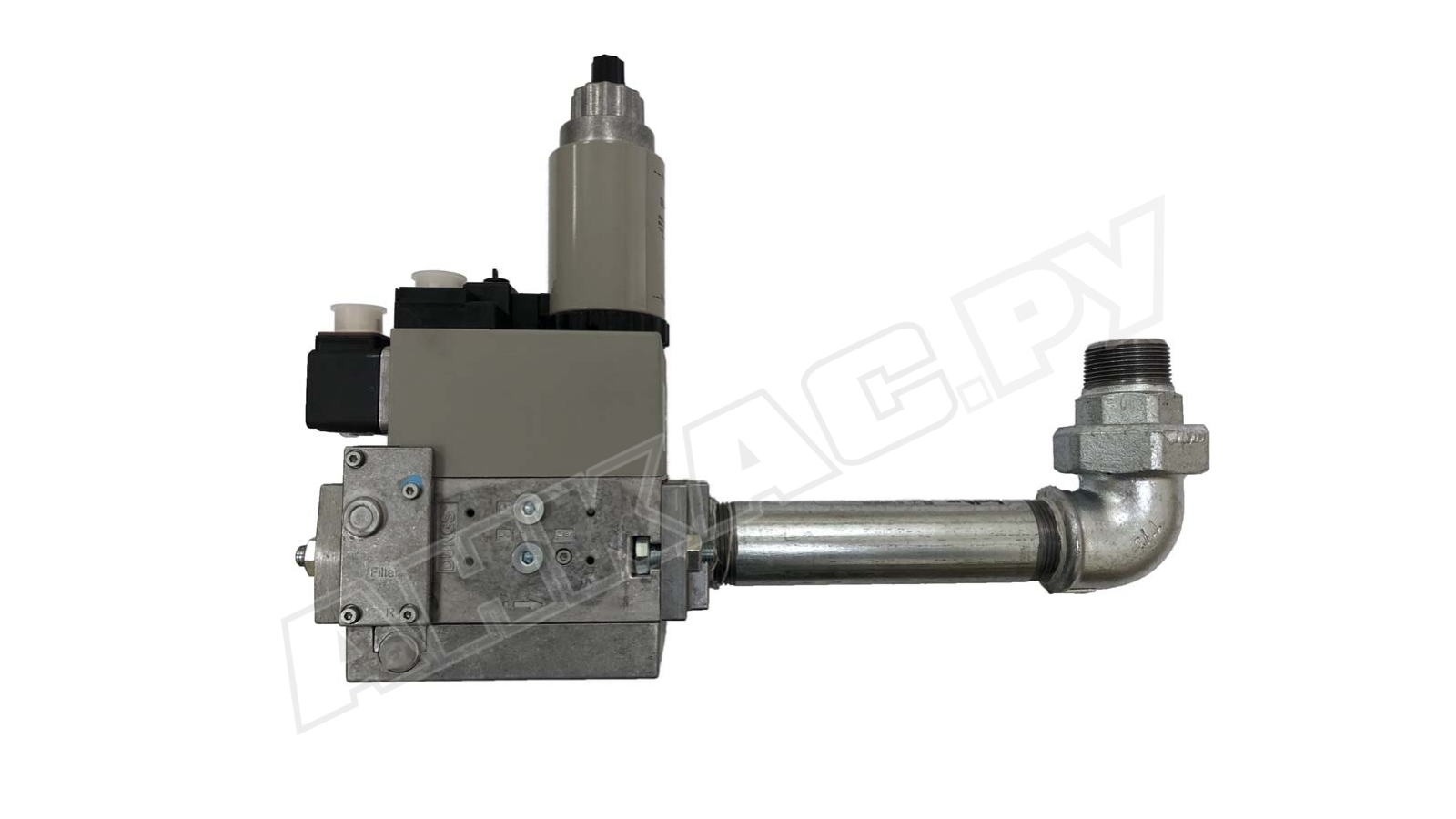

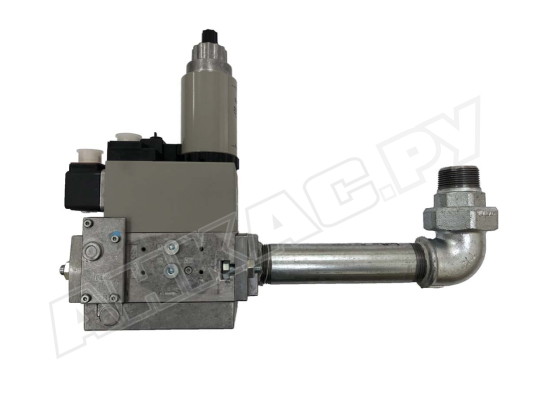

Газовая рампа Baltur BM407 A20C R3/4-T

Газовая рампа Baltur BM407 A20C R3/4-T, арт: 19990510 используется в системах автоматического управления и регулирования подачи газа на горение при эксплуатации промышленных газовых и газодизельных установок. Поддерживает двухступенчатый режим регулирования мощности. Многофункциональное устройство гарантирует стабильные выходные параметры давления, герметичное перекрытие потока, безопасную эксплуатацию газового оборудования. Подходит для систем с давлением в магистрали подачи до 360 мбар.

Основные элементы газовой рампы

Газовая рампа собрана в компактном корпусе и оснащена:

• обслуживаемым фильтром тонкой очистки;
• датчиком-реле для непрерывного контроля минимального давления;
• предохранительно-запорным клапаном;
• стабилизатором давления;
• предохранительно-запорным клапаном с 2-ступенчатым регулирующим клапаном,

На корпусе предусмотрен штуцер для замеров давления. Комплектация включает колено, фланец для крепления к горелке.

Функционал

• Электромагнитные клапаны обеспечивают герметичное перекрытие газопровода, предотвращают утечки газа. Быстро закрываются при обесточивании или недостаточности напряжения. Открываются одновременно при розжиге горелки. Клапаны размещены последовательно по ходу течения газа.
• Входящий поток очищается микрофильтром, не допуская проникновение грубых частиц внутрь устройства. Фильтр легко разбирается для очистки от грязи.
• Датчик-реле, установленный после фильтра, контролирует уровень входящего давления газа. При недостаточности давления подает сигнал на менеджер горения.
• Первый э/м клапан служит для отсечения потока и стабилизации давления газа. Присоединен к мембране и рабочей пружине.
• Второй клапан герметично перекрывает поток и регулирует давления газа. Состоит из двух соленоидов с независимым управлением и ступенчатым регулированием. Клапан оснащен регулятором скорости подъема для настройки расхода.

Основные характеристики и особенности:

• допустимые виды газа: метан, сжиженный газ;
• напряжение электропитания: 220 В, -15%, +10%;
• двухступенчатый режим регулирования;
• максимальное / минимальное давление магистрального газа: 360 мбар / 15 мбар;
• диапазон настройки выходного давления: 4-20 мбар;
• высокая точность регулирования давления в широком диапазоне входных давлений;
• совместное электрическое подключение клапанов безопасности;
• легкая замена фильтра без необходимости демонтажа газовой рампы;
• установка в газовые и газодизельные горелки;
• регулируемое реле минимального давления, рабочий диапазон: 24-250 мбар;
• опционально: устройство контроля герметичности газовых клапанов;
• надежный корпус из коррозиестойкого сплава;
• защита встроенных компонентов от воздействия пыли и влаги по стандарту IP 54;
• крепление на горелку с помощью резьбы Rp 3/4".

Рабочие температуры

Газовые рампы Baltur BM407 эксплуатируются при температурах -15...+70 С° при использовании природного газа. Для систем сжигания сжиженного газа минимальная температура ограничен 0 °C из-за возможного разрушения материала уплотнений.

Установка газовой рампы

Газовая рампа присоединяется к горелке слева, справа, выше, ниже горелки или может быть повернута вдоль её оси. При отсутствии возможности установки непосредственно на горелку допускается размещение в другом месте. Однако большое расстояние до горелки приводит к проблемам с розжигом.

К газопроводу газовая рампа фиксируется через антивибрационную вставку, перед которой устанавливается газовый шаровой кран. Принадлежности приобретаются отдельно.

Очистка фильтра

Надежная работа газорегуляторного узла и газовой установки в целом зависит от качества фильтрации газа. Встроенный микрофильтр необходимо очищать от загрязнений и заменять фильтрующий элемент. Техобслуживание проводится не реже одного раза в год либо при значительном падении давления на фильтре.

Достоинства:

• комбинированная компактная конструкция;
• автоматическое регулирование выходных параметров;
• высокая надежность материалов и сборки;
• быстрое закрытие клапанов безопасности;
• контроль минимального давления;
• обслуживаемый фильтр для удаления грубых частиц;
• высокий уровень пыле-, влагозащиты.

Купить газовую рампу Baltur можно с аксиальным компенсатором BTGA, шаровым краном BTVS для защиты газопровода от вибраций и избыточных напряжений.
