Газовая рампа Baltur MM20.503 A120C R2

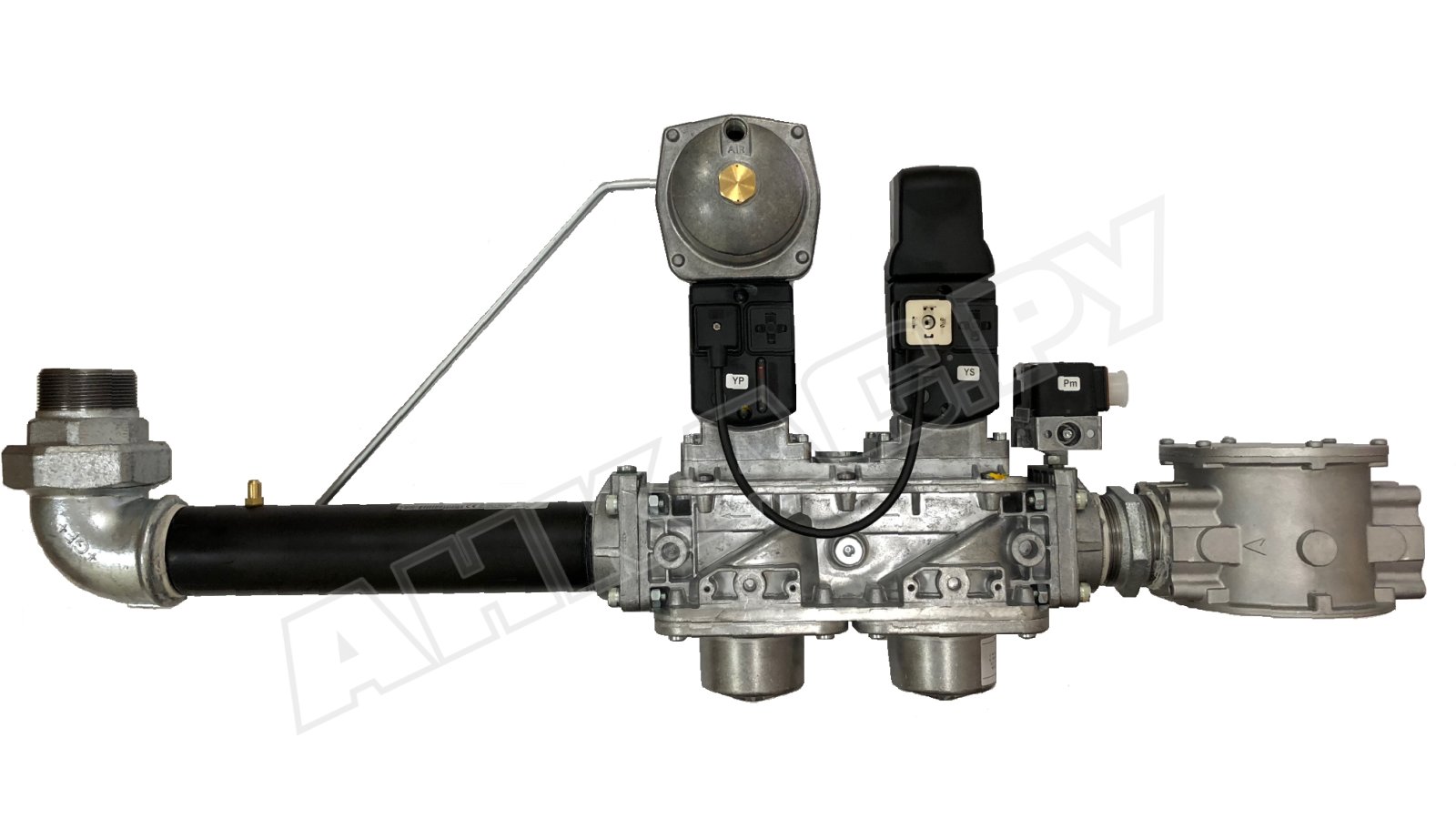

Газовая рампа Baltur MM20.503 A120C R2, арт: 19990550 поддерживает стабильное давление газа перед подачей на горелку, регулирует расход, контролирует достаточность давления в магистрали. В случае необходимости герметично перекрывает газопровод, не допускает утечек газа. Является неотъемлемым элементом системы безопасности и автоматического регулирования подачи газа при эксплуатации газового оборудования.

Область применения

Газовая арматура используется в одноступенчатых газовых, газодизельных и газомазутных горелках. Рабочая среда: природный и сжиженный газ.

Подробнее о газовой рампе

• Одноступенчатая газовая арматура состоит из газового фильтра, реле минимального давления, двух электромагнитных клапанов (рабочего и предохранительного), регулятора давления на втором клапане, разборного колена с наружной резьбой, трубки, импульсной трубки, монтажного фланца, штуцера для замеров давления.
• Регулируемое реле минимального давления размещено на входе в газовую рампу и контролирует достаточность давления в магистрали подачи в соответствии с настройками.
• Клапаны безопасности установлены последовательно по ходу движения газа. Поступающий газ проходит через фильтр тонкой очистки, смонтированный на входе. Электрическое подключение клапанов - параллельное, одновременное срабатывание. Совместное открытие клапанов осуществляется при подаче питания при розжиге горелки.
• Первый клапан имеет 2 положения: открыт/ закрыт, выполняет функцию отсечки потока. Второй клапан с регулятором давления обеспечивает 2 функции: запорную и регулирующую. При обесточивании клапанов происходит их быстрое закрытие за счет усилия жестких пружин.

Особенности и параметры:

• рабочее напряжение: 196 В – 253 В;
• одноступенчатый режим работы;
• давление газа на входе - не более 500 мбар;
• минимальное входное давление газа - 200 мбар;
• среда: природный, сжиженный газ;
• уровень электрозащиты компонентов от пыли и брызг - IP 54;
• диапазон настройки выходного давления: 15-120 мбар;
• подключение клапанов: совместное;
• медленное открытие э/м клапанов;
• резьбовое присоединение, Rp 2";
• диапазон регулировки реле минимального давления: 24-250 мбар.

Условия эксплуатации

Газовая рампа рассчитана на эксплуатацию в условиях температур окружающей среды от -10 до +60 С°.

Установка

Газовая рампа фиксируется к горелке. В зависимости от конструктивных характеристик горелки может подсоединяться снизу/ сверху, с поворотом вправо/ влево. При монтаже следует учитывать направление движения газа. На корпус нанесен указатель потока (стрелка) для правильного присоединения.

Интеграция в газовую магистраль требует использования антивибрационной вставки, которая исключит передачу вибраций от горелки на газопровод, компенсирует несоосность подсоединяемых элементов, устранит механические напряжения. Перед аксиальным компенсатором устанавливается газовый шаровой кран.

Техническое обслуживание

Ежегодно необходимо очищать встроенный фильтр от загрязнений и заменять фильтрующий элемент. В случае заметного снижения давления после фильтра или увеличения перепада в сравнении с предыдущей проверкой в 2 раза необходимо организовать внеплановое ТО.

Опции

Купить газовую рампу Baltur MM20.503 можно с антивибрационной вставкой, шаровым газовым краном (по запросу), устройством контроля герметичности.
