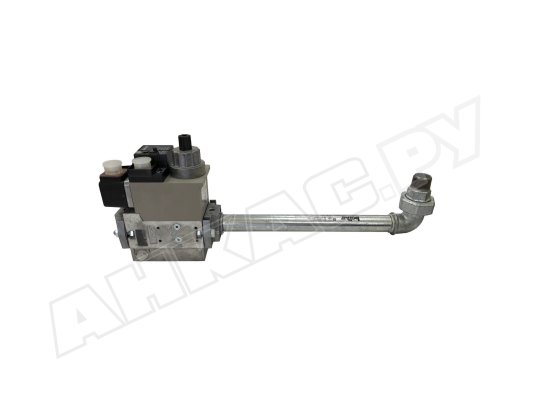

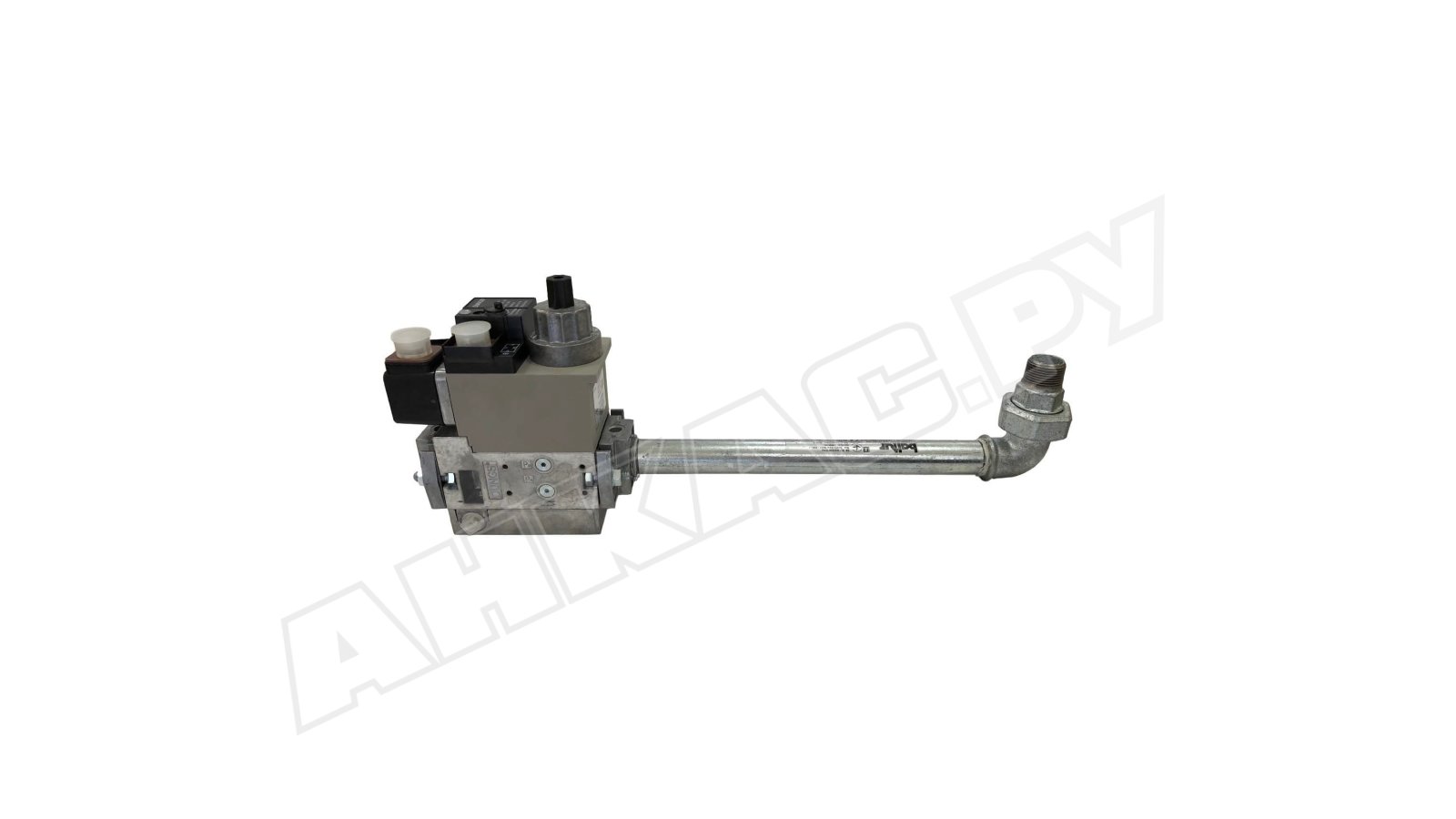

Газовая рампа Baltur MM412 A20C R5/4-T

Газовая рампа Baltur MM412 A20C R5/4-T, арт: 19990547 используется в горелках с одной ступенью мощности. Объединяет несколько устройств в одной конструкции, обеспечивая функции стабилизации давления газа, очистки, регулирования расхода и безопасного функционирования газового оборудования. Герметично запирает поток при регистрации сбоев. Рабочей средой является природный газ и пропан.

Подробнее о газовой рампе

• Газовая рампа состоит из газового фильтра, реле минимального давления, двух автоматических клапанов класса А гр. 2 (главного и предохранительного), регулятора выходного давления, регулятора скорости подъема, газового колена, фланца для крепления к горелке.
• Электромагнитные газовые клапаны размещены последовательно по направлению движения газа. Входящий поток проходит через встроенный фильтр, освобождаясь от мелкой грязи. При поступлении напряжения при розжиге горелки клапаны открываются.
• Первый клапан стабилизирует давление, соединен с эластичной мембраной и регулировочной пружиной. Второй клапан имеет регулируемый ход и управляет расходом газа на горелку. Для плавного запуска скорость открытия клапана регулируется с помощью гидравлического замедлителя.
• При обесточивании газовые клапаны незамедлительно закрываются под действием пружин. Реле контролирует давление на входе. При чрезмерно низком значении подает на автоматику сигнал для активации блокировки.

Условия эксплуатации

Газовая рампа предназначена для эксплуатации при температурах от -15 до +70 С°.

Важно учесть! При работе с сжиженным газом температура не должна опускаться ниже 0°С, так как при отрицательных температурах уплотнительный материал может разрушиться.

Особенности и параметры:

• рабочая среда: метан, сжиженный газ;
• применение в газовых, газодизельных, газомазутных горелках;
• минимальное входное давление газа - 30 мбар;
• максимальное давление газа в магистрали подачи - 360 мбар;
• параметры соединения: Rp 1 ¼";
• одноступенчатый тип регулирования мощности;
• защита корпуса от пыли и влаги класса IP 54;
• настройка реле минимального давления в пределах 24-250 мбар;
• питание от сети: 220 В, -15%, +10 %;
• параметры выходного давления: 4-20 мбар.

Требования к монтажу

Газовая рампа фиксируется к горелке на фланец. Арматура может устанавливаться снизу/ сверху, с поворотом вправо/ влево/ вдоль оси горелки, в зависимости от конструктивных особенностей. При монтаже следует совместить стрелку на корпусе с направлением движения потока газа.

Применение антивибрационной вставки при установке газовой рампы на газопровод исключит передачу вибраций, компенсирует несоосность газовой арматуры и газопровода, снимет механические напряжения.

Техническое обслуживание

Каждый год необходимо удалять загрязнения на фильтре газовой рампы. Внеплановая очистка осуществляется при перепаде давления более 10 мбар или при увеличении вдвое в сравнении с последней проверкой.

Опциональное оснащение

Купить газовую рампу Baltur MM412 можно с блоком контроля герметичности, антивибрационной вставкой, шаровым газовым краном. Для уточнения информации обращайтесь к нашим специалистам.
