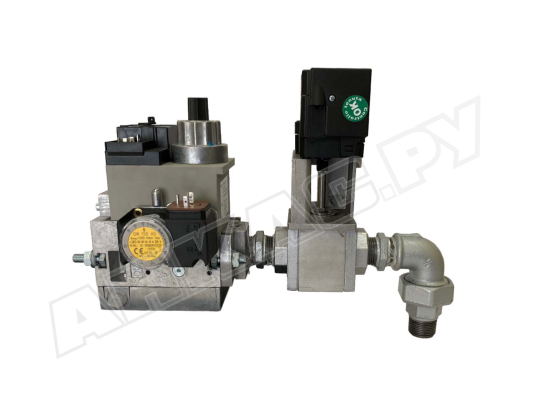

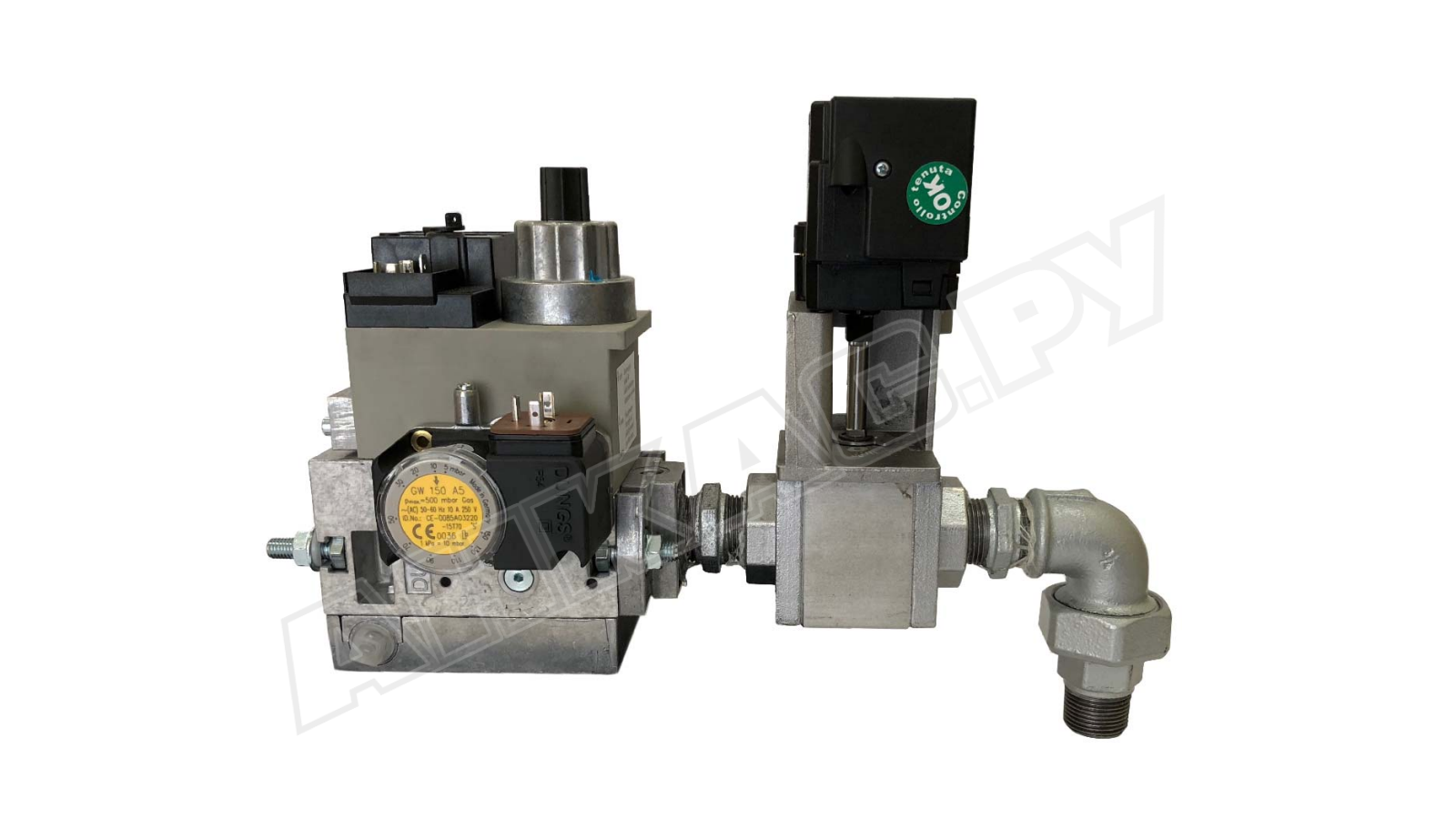

Газовая рампа Baltur MM415 F20S R3/4-V

Газовая рампа Baltur MM415 F20S R3/4-V, арт: 19990576 подходит для промышленных топочных установок с одноступенчатым регулированием мощности. Обеспечивает безопасную и надежную работу горелки. Служит для автоматизации режима подачи газа на горение, стабилизации давления, управления расходом, герметичного перекрытия газопровода. Встраивается в газовые и комбинированные горелки.

Рабочие параметры и особенности:

• одноступенчатый режим регулирования;
• минимальное / максимальное давление входящего газа: 30 мбар/ 360 мбар;
• защита электрооборудования от пыли и влаги – класс IP 54;
• рабочая среда: природный, сжиженный газ;
• напряжение питания: 230 В, -15%, +10%;
• давление газа на горелку: 4-20 мбар;
• электромагнитные клапаны класса А гр. 2 с раздельным электроподключением;
• фиксация к горелке с помощью колена с фланцем;
• резьбовой монтаж, присоединительные размеры: Rp 3/4", Rp 1 ½";
• рабочий диапазон реле минимального давления: 24-250 мбар.

Основные элементы газовой арматуры

Газовая рампа укомплектована микрофильтром, предохранительно-запорным клапаном, стабилизатором давления, реле контроля минимального давления газа и герметичности клапанов, предохранительно-запорным клапаном с регулятором расхода газа, газовым дроссельным клапаном BSV 20B, работающим под управлением сервопривода Lamtec STE 4.5. В состав арматуры входит газовое колено и фланец для крепления к горелке.

Подробнее о модели

• Входящий поток проходит через микрофильтр, очищается от примесей и грязи, что способствует защите газовой арматуры от повреждений.
• Электромагнитные клапаны, установленные друг за другом по направлению движения газа, обеспечивают безопасное управление потоком. Открываются и закрываются при подаче питания по команде автоматики.
• Функцией первого э/м клапана является отсечение потока и стабилизация давления газа. Клапан соединен с компенсационной мембраной и регулировочной пружиной.
• Второй электромагнитный клапан выполняет запорную функцию и регулирует расход газа. Ход клапана регулируется. Для регулировки скорости отпирания предусмотрен гидравлический замедлитель. При отключении питания клапаны быстро закрываются.
• Дроссельный клапан соединен с сервоприводом. Регулирует расход газа с учетом требуемой мощности. Управление осуществляется топочной автоматикой.
• Реле отвечает за контроль достаточности давления газа и проверку герметичности газовых клапанов. При регистрации отклонений подает сигнал менеджеру горения для блокировки системы.

Установка на горелку

Монтаж газовой рампы осуществляется с помощью резьбового соединения. Арматура фиксируется в любом удобном положении: снизу/ сверху, с поворотом вправо/ влево или вдоль оси горелки. Для правильной установки на корпус нанесена стрелка, указывающая направление потока.

Температурный режим

Допустимые температуры эксплуатации:

• -15...+70 С° при сжигании природного газа;
• 0...+70 С° при работе на сжиженном газе.

Жидкие углеводороды разрушают уплотнительный материал при отрицательных температурах.

Техобслуживание

Обслуживание и очистка фильтра газовой рампы проводятся ежегодно. При значительном перепаде давления или увеличении перепада вдвое после предыдущей проверки требуется провести внеплановое ТО.

Оснащение по запросу

Купить газовую рампу Baltur MM415 можно с дополнительным оснащением: аксиальным компенсатором BTGA и газовым шаровым краном BTVS. Эти принадлежности необходимы для исключения передачи вибраций на газопровод, устранения несоосности и механических напряжений.
