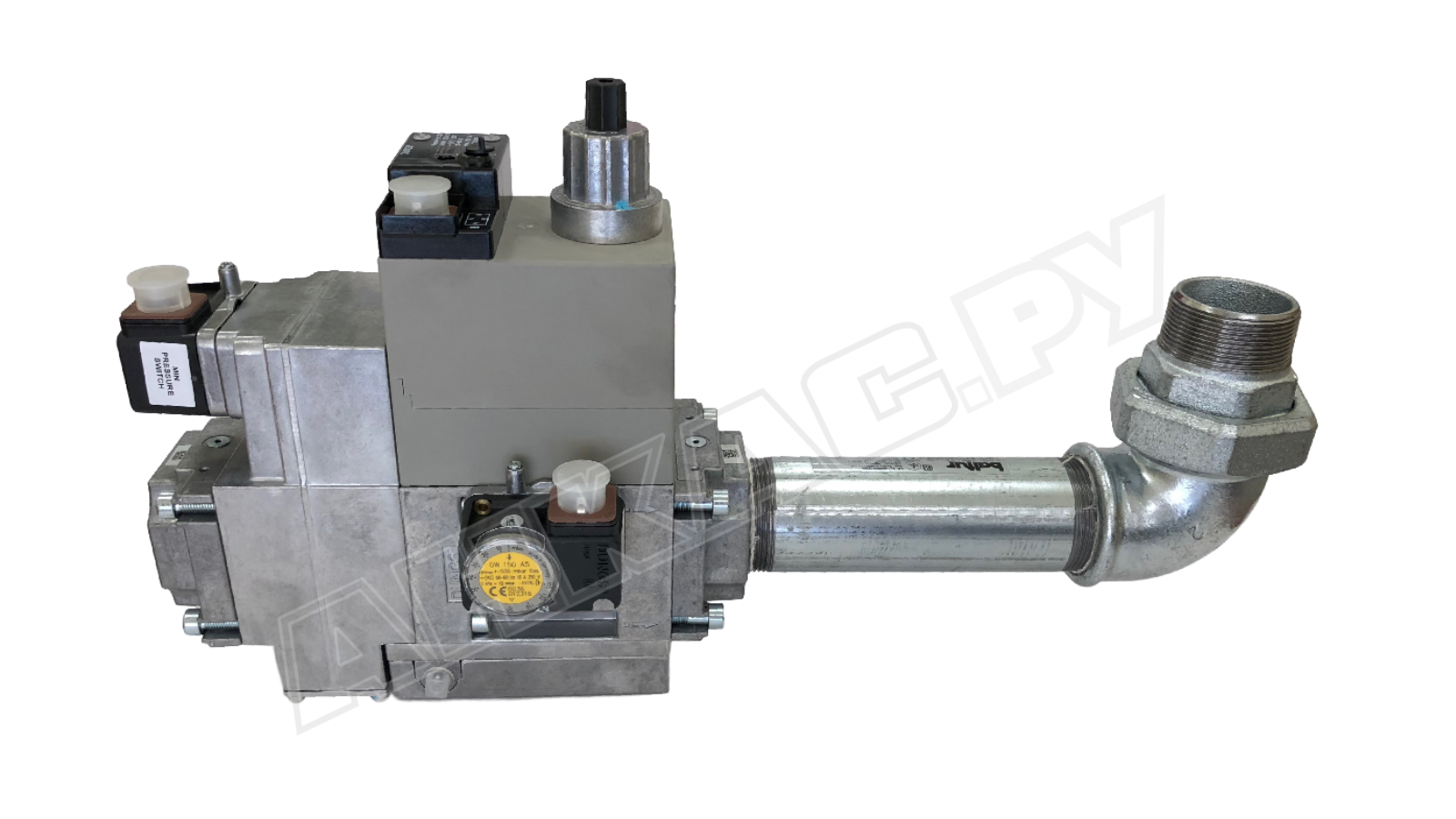

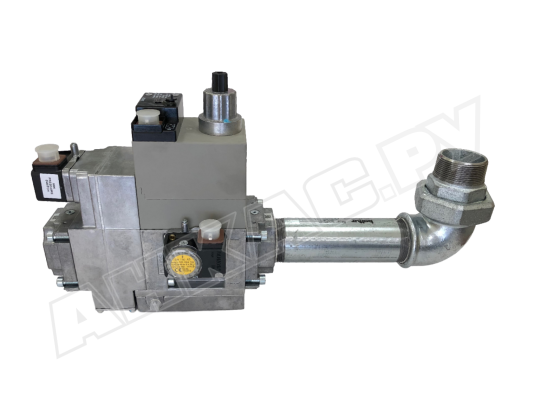

Газовая рампа Baltur MM420 C20S R2

Газовая рампа Baltur MM420 C20S R2, арт: 19990583 регулирует расход природного или сжиженного газа, обеспечивает его стабильные параметры и безопасную подачу на горелку, герметично перекрывает поток. Предназначена для оснащения одноступенчатых газовых, газодизельных и газомазутных горелок.

Комплектация

Компактная газовая рампа состоит из фильтра тонкой очистки, реле минимального давления, предохранительного запорного клапана, стабилизатора давления, реле контроля герметичности, предохранительно-запорного клапана с регулятором расхода, газового колена, крепежного фланца, измерительного штуцера.

Подробнее о газовой рампе

• На входе в газовую арматуру установлено реле, которое контролирует достаточность давления газа. При падении давления за границу нормы реле срабатывает и передает сигнал топочной автоматике для активации защитной блокировки системы.
• Электромагнитные газовые клапаны установлены друг за другом по ходу движения потока. Газ проходит очистку от примесей на входе в арматуру. Клапаны открываются, когда на них подается напряжения при розжиге горелки. Управление осуществляется менеджером горения.
• На первом клапане давление стабилизируется за счет колебаний мембраны и усилия пружины. Второй клапан выполняет функцию отсечки и регулирования расхода газа. Имеет регулировку хода. Для настройки скорости открытия клапана предусмотрен гидравлический замедлитель. При потере напряжения э/м клапаны быстро закрываются.
• Реле контроля герметичности, установленное на газовой арматуре, проверяет клапаны в закрытом положении на наличие утечек.

Диапазон температур

Газовая рампа может эксплуатироваться при температурах: -15...+70 С° при работе на природном газе. Для установок, сжигающих сжиженный газ, нижний порог не должен выходить за 0°С. Жидкие углеводороды при отрицательных температурах разрушают уплотнительный материал.

Особенности и характеристики:

• одноступенчатый режим регулирования;
• рабочая среда: метан, сжиженный газ;
• минимальное и максимальное давление газа на входе: 30 мбар и 360 мбар;
• настройка реле минимального давления в диапазоне 24-250 мбар;
• рабочее напряжение: 220В-15%...230В+10 %;
• электромагнитные клапаны класса А гр. 2 с раздельным управлением;
• давление газа на выходе: 4-20 мбар;
• уровень электрозащиты компонентов: IP 54;
• параметры соединения: Rp 2".

Монтаж

Газовая арматура присоединяется непосредственно к горелке. Возможные варианты размещения: сверху, снизу, с поворотом вправо или влево. При монтаже необходимо совместить стрелку на корпусе с направлением потока.

Установка газовой рампы в газопровод требует использования антивибрационной вставки BTGA, которая исключит передачу вибраций на газовую магистраль, компенсирует несоосность газовой арматуры и газопровода, снимет механические напряжения. Перед ней размещается газовый кран BTVS (опции).

Основные достоинства:

• компактные размеры, упрощенный монтаж;
• широкий набор функций;
• надежность каждой детали и сборки;
• стабильные параметры давления газа;
• быстрое, герметичное перекрытие газопровода;
• контроль плотности прилегания клапанов;
• высокий уровень электрозащиты;
• регулируемое реле минимального давления.

Очистка фильтра

Плановая периодичность техобслуживания фильтра газовой рампы - не реже одного раза в год. В ходе ТО требуется очищать фильтр от грязи и заменять фильтрующий элемент на новый. Частота сервисных операций увеличивается при заметном падении давления на фильтре (см. инструкцию к газовой рампе).
