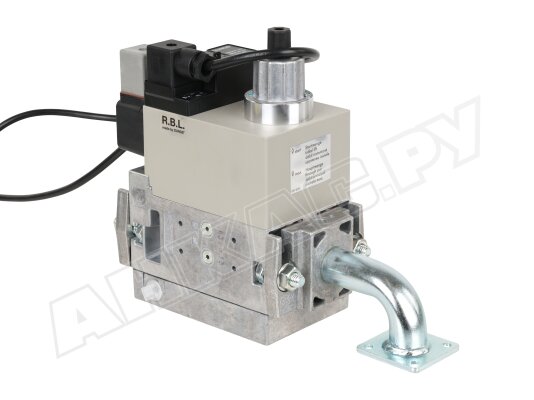

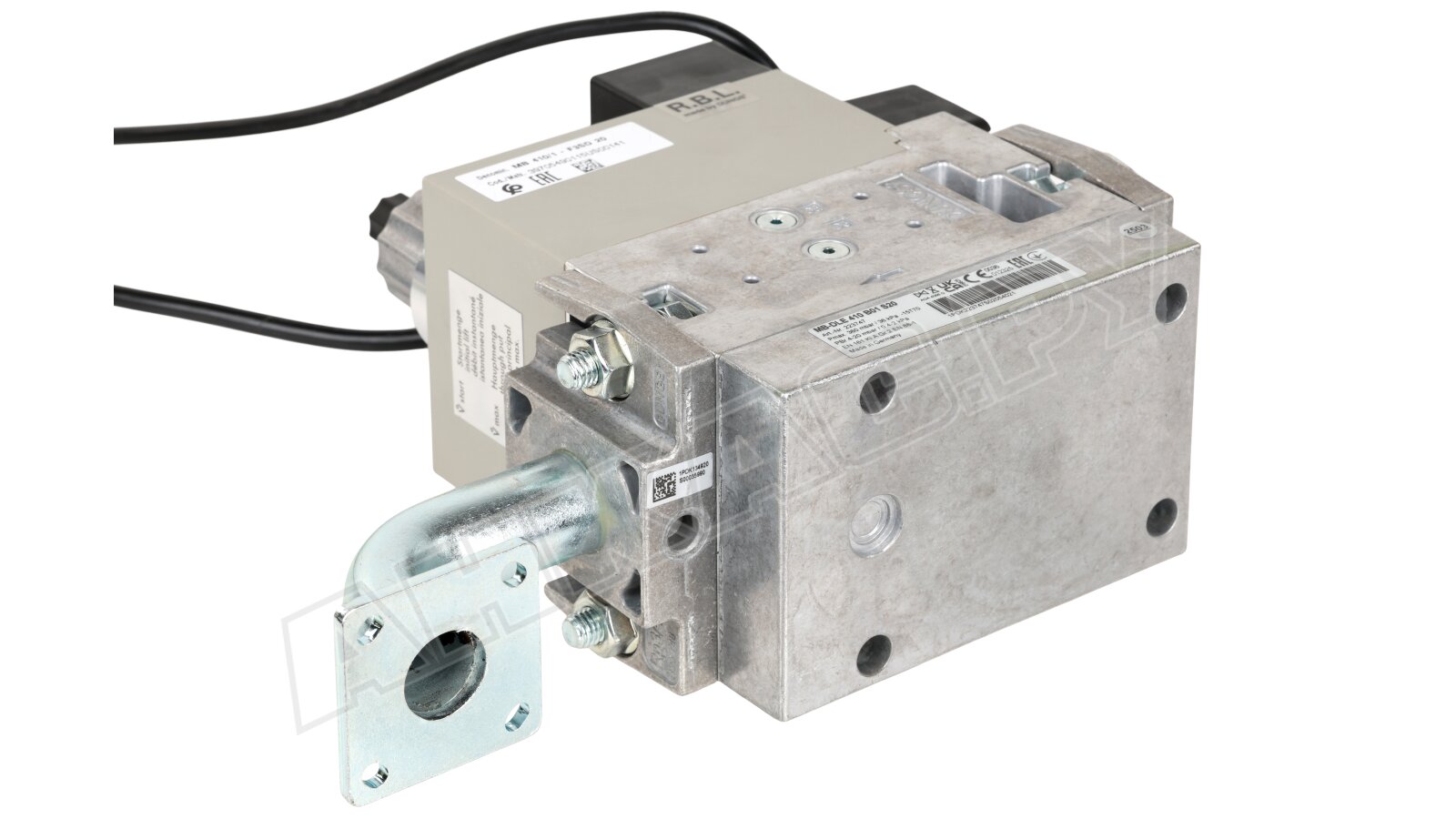

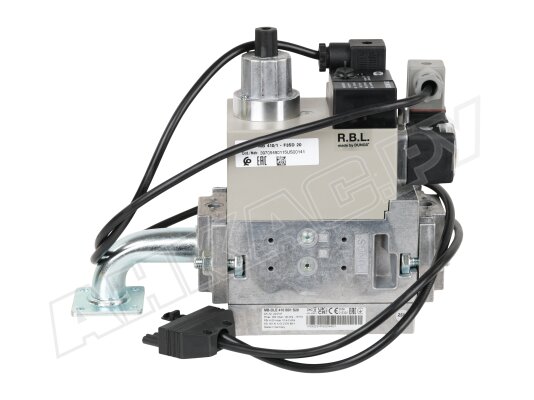

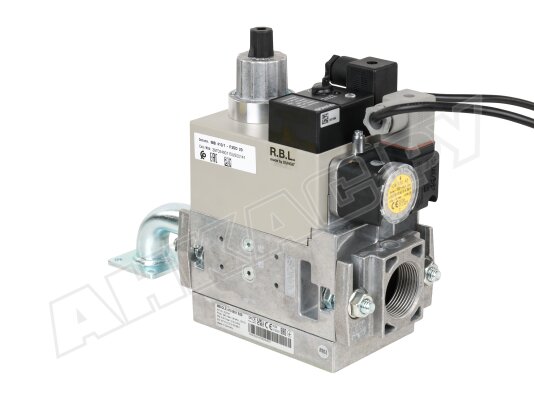

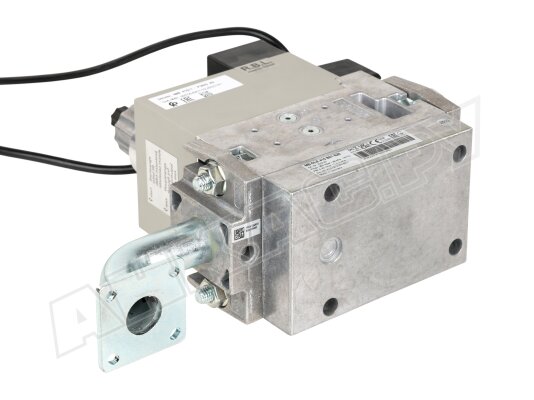

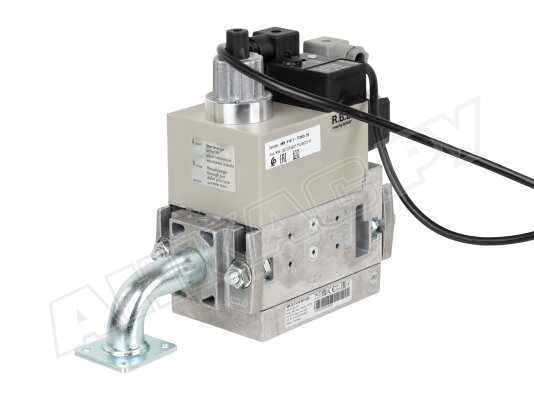

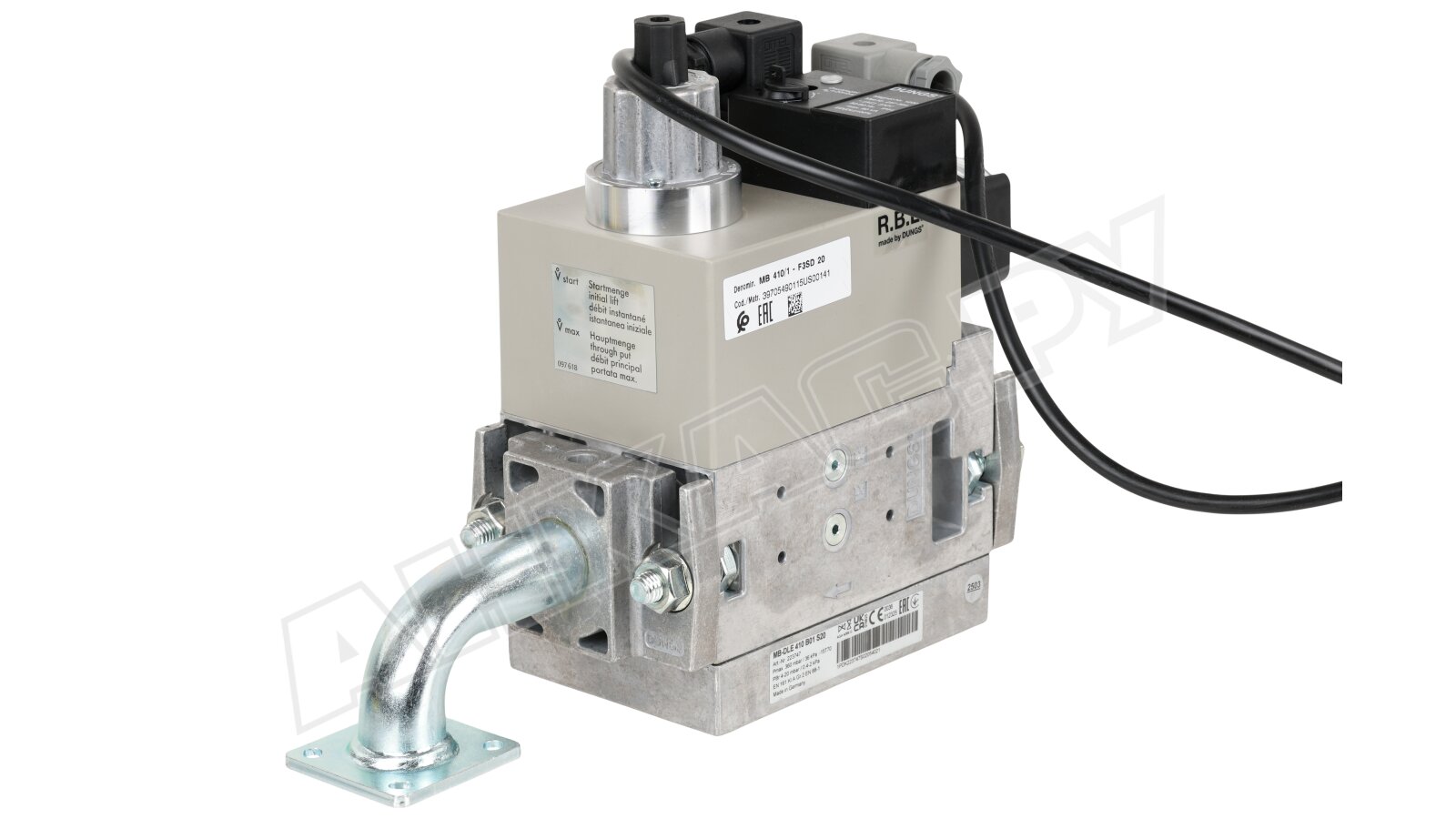

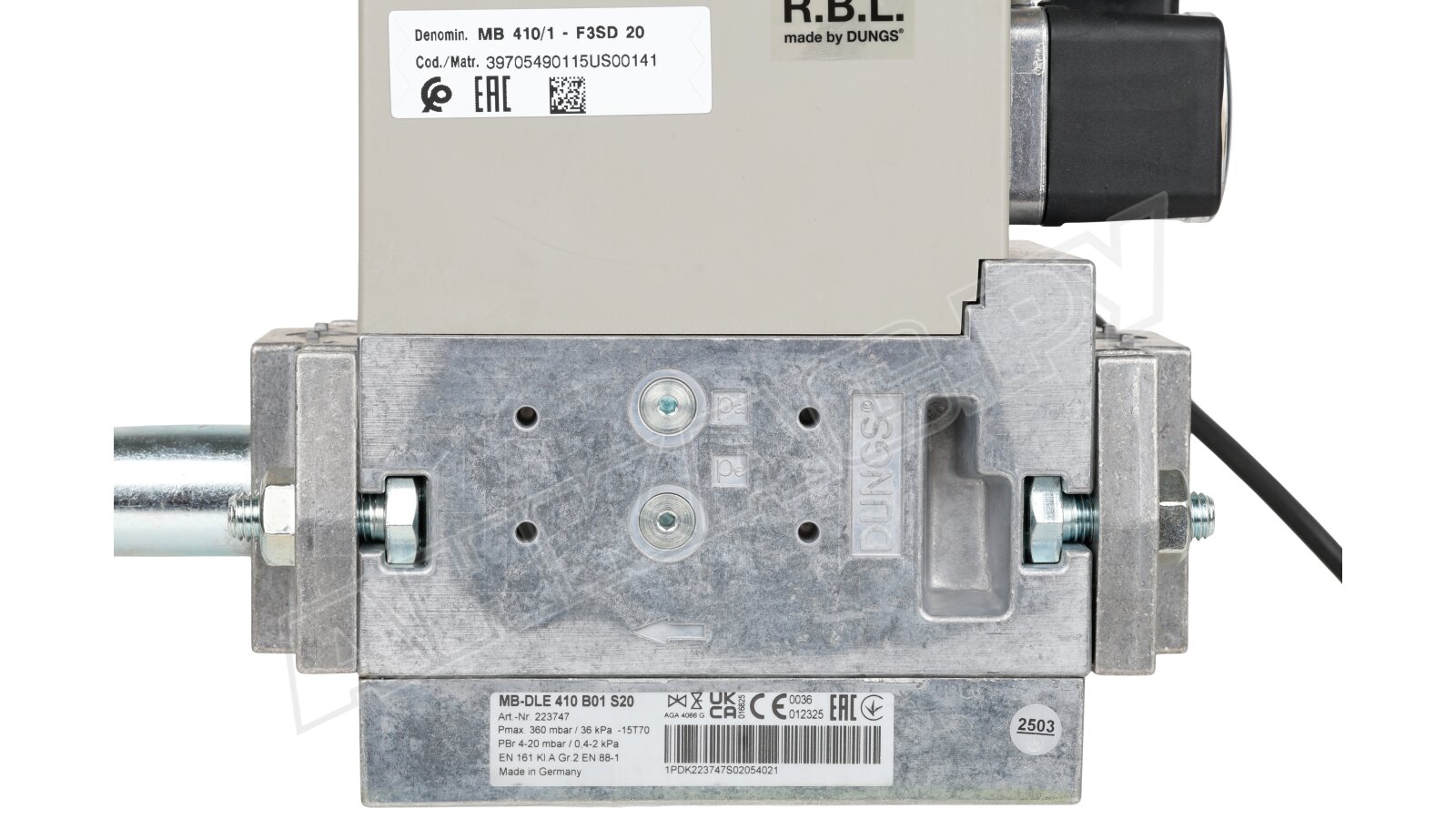

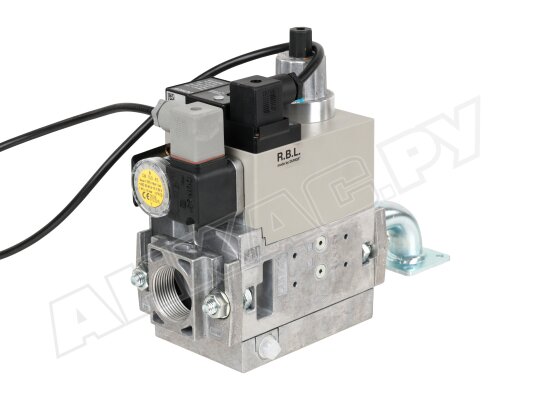

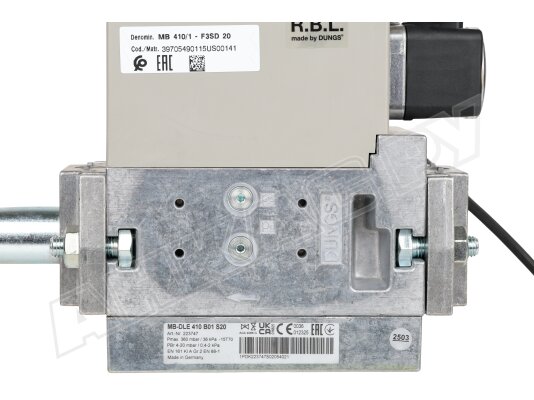

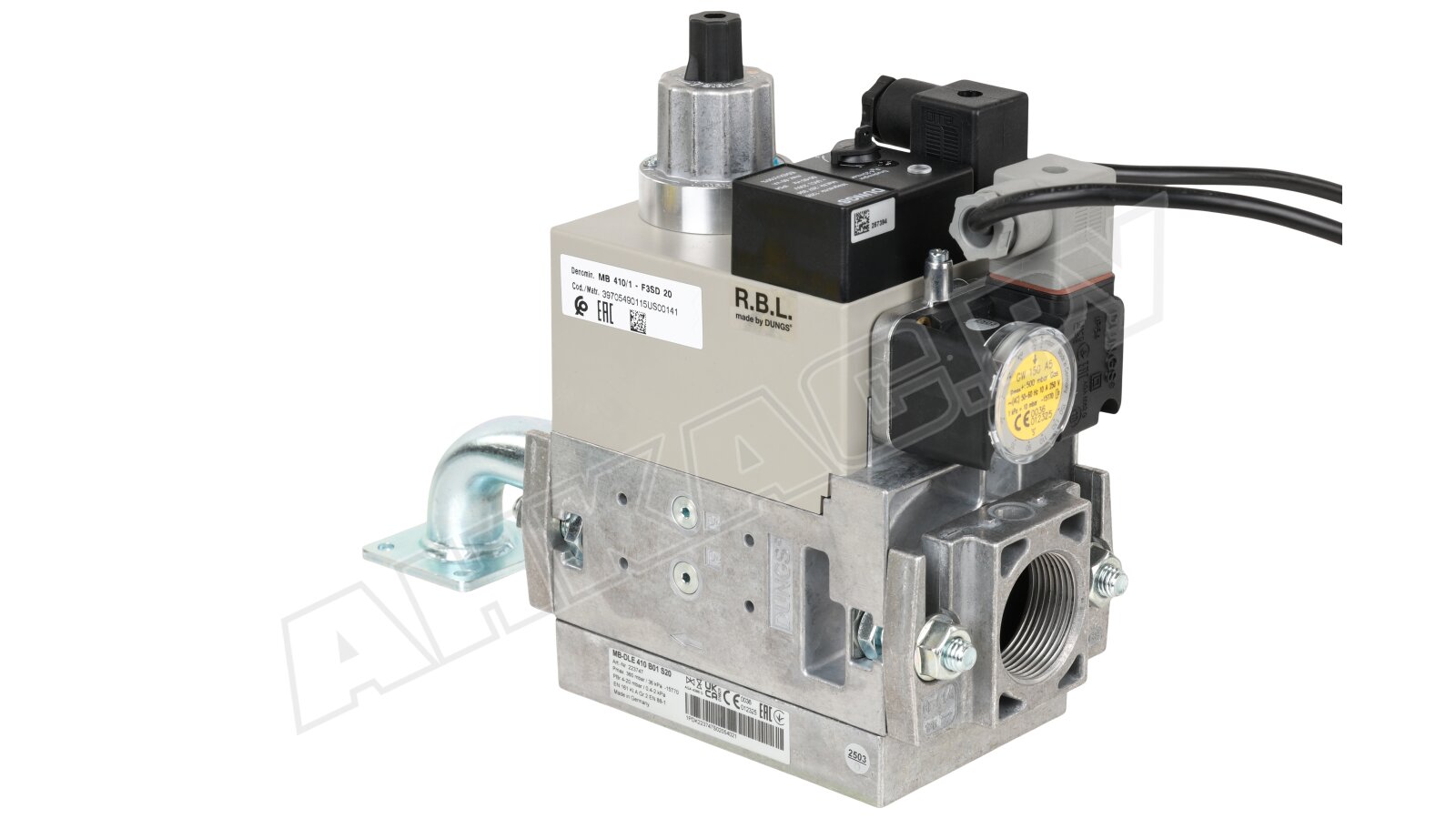

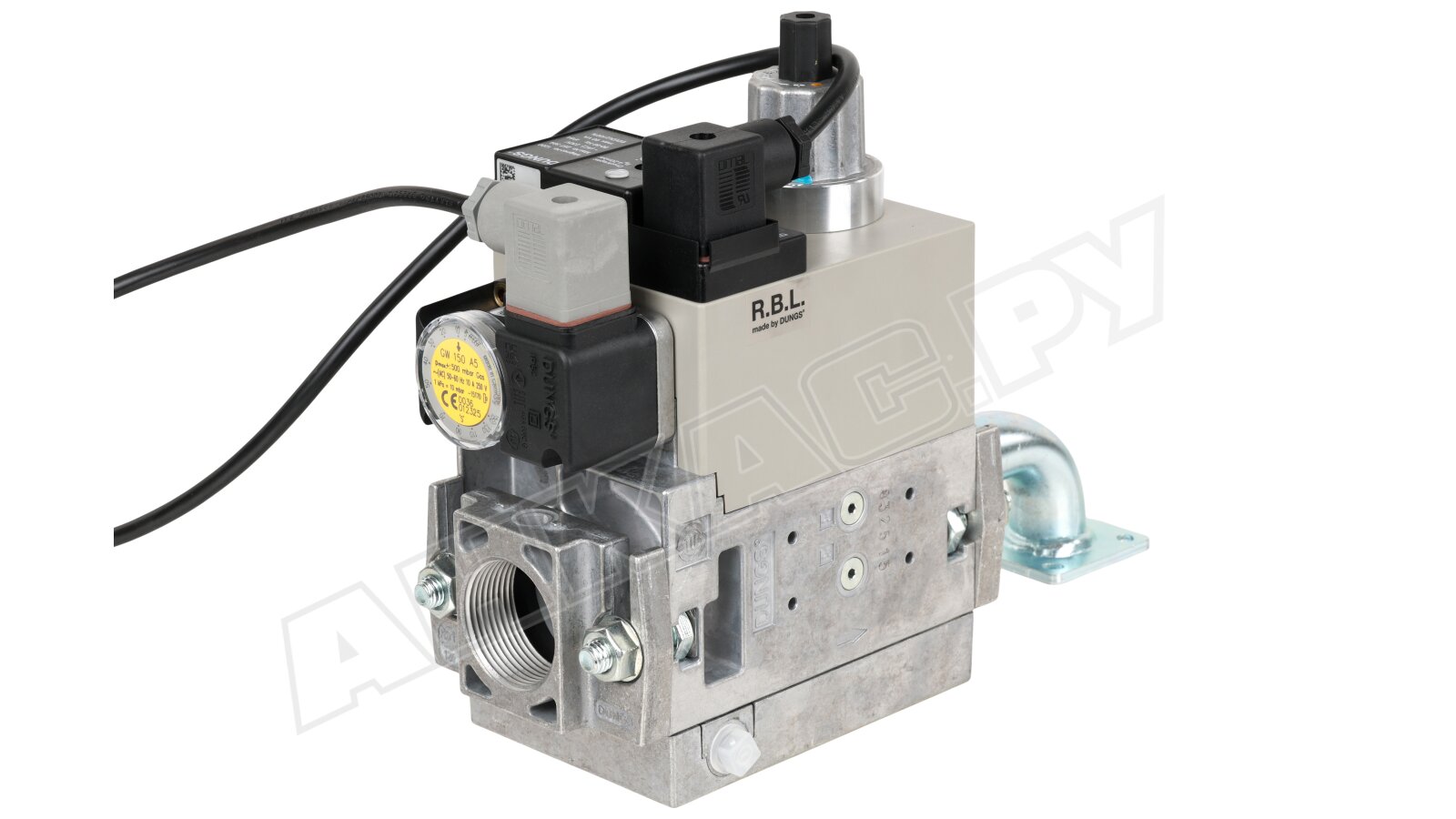

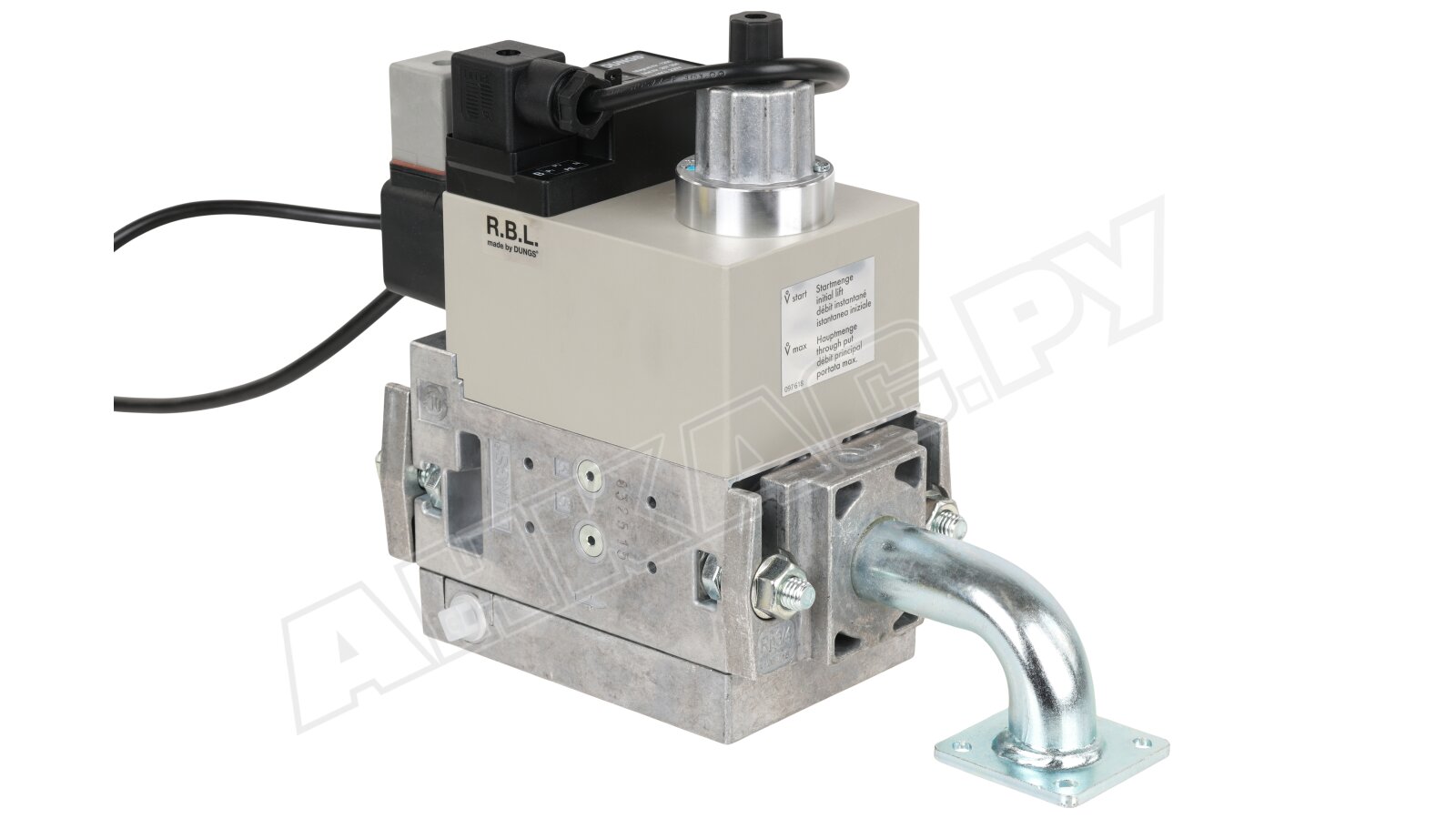

Газовая рампа Riello MB 410/1 - F3SD 20

Газовая рампа Riello MB 410/1 - F3SD 20, арт: 3970549 применяется в системах автоматического управления газовыми одноступенчатыми горелками. Основной функцией комбинированного блока выступает поддержание стабильного давления подачи газа на горение в широком диапазоне входных давлений. Устройство мгновенно запирает поток при возникновении сбоев и неполадок в системе. Рабочей средой является газ семейства 1-3 и другие нейтральные газы.

Устройство и особенности

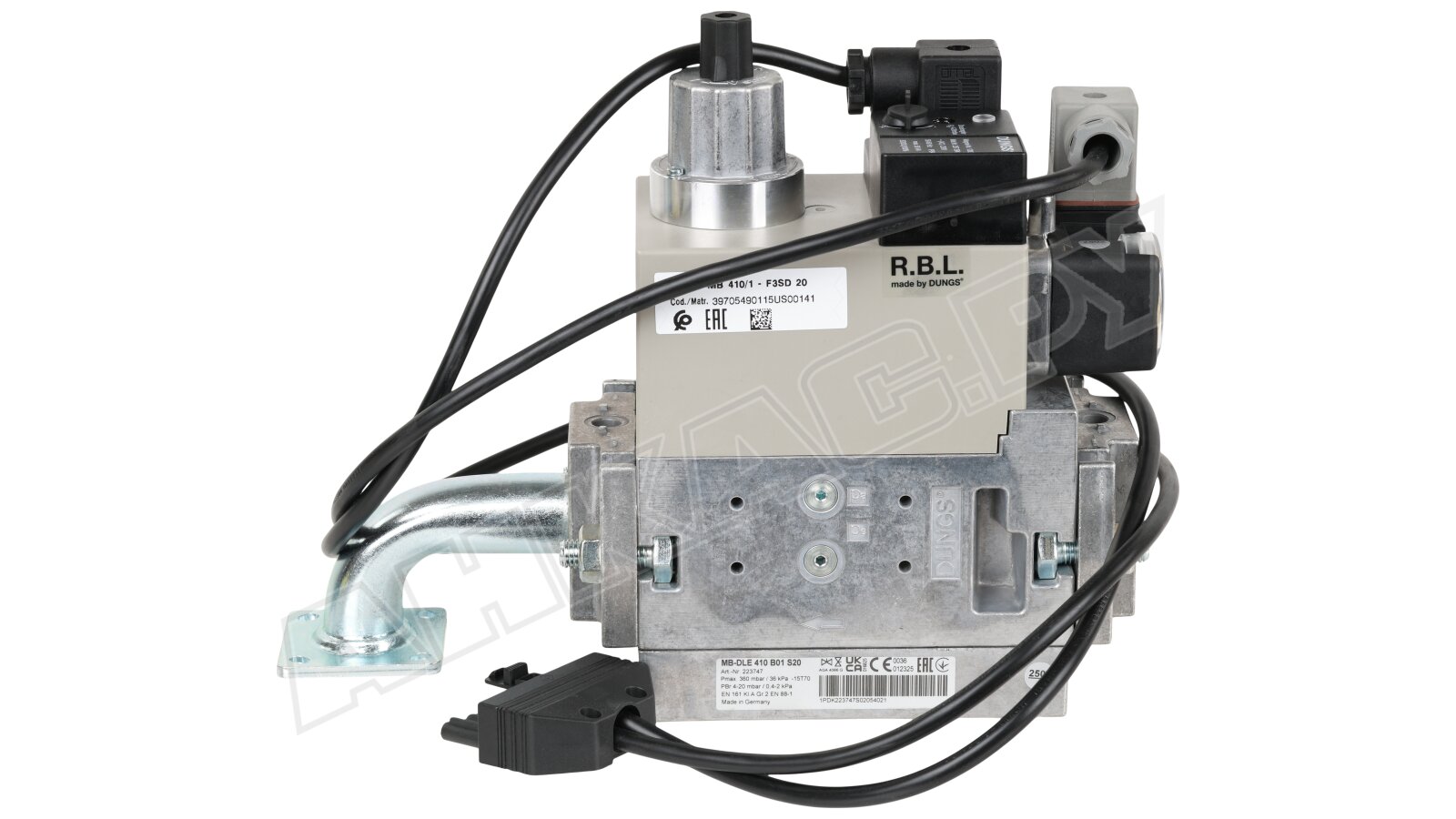

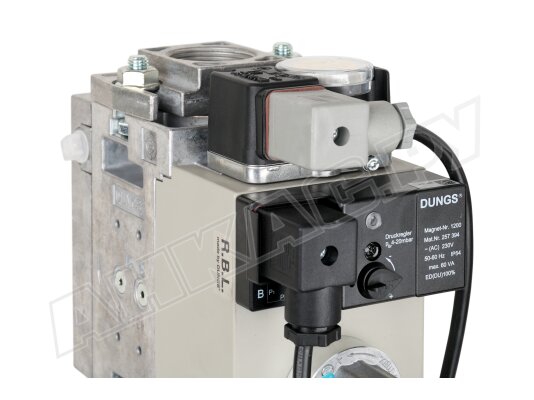

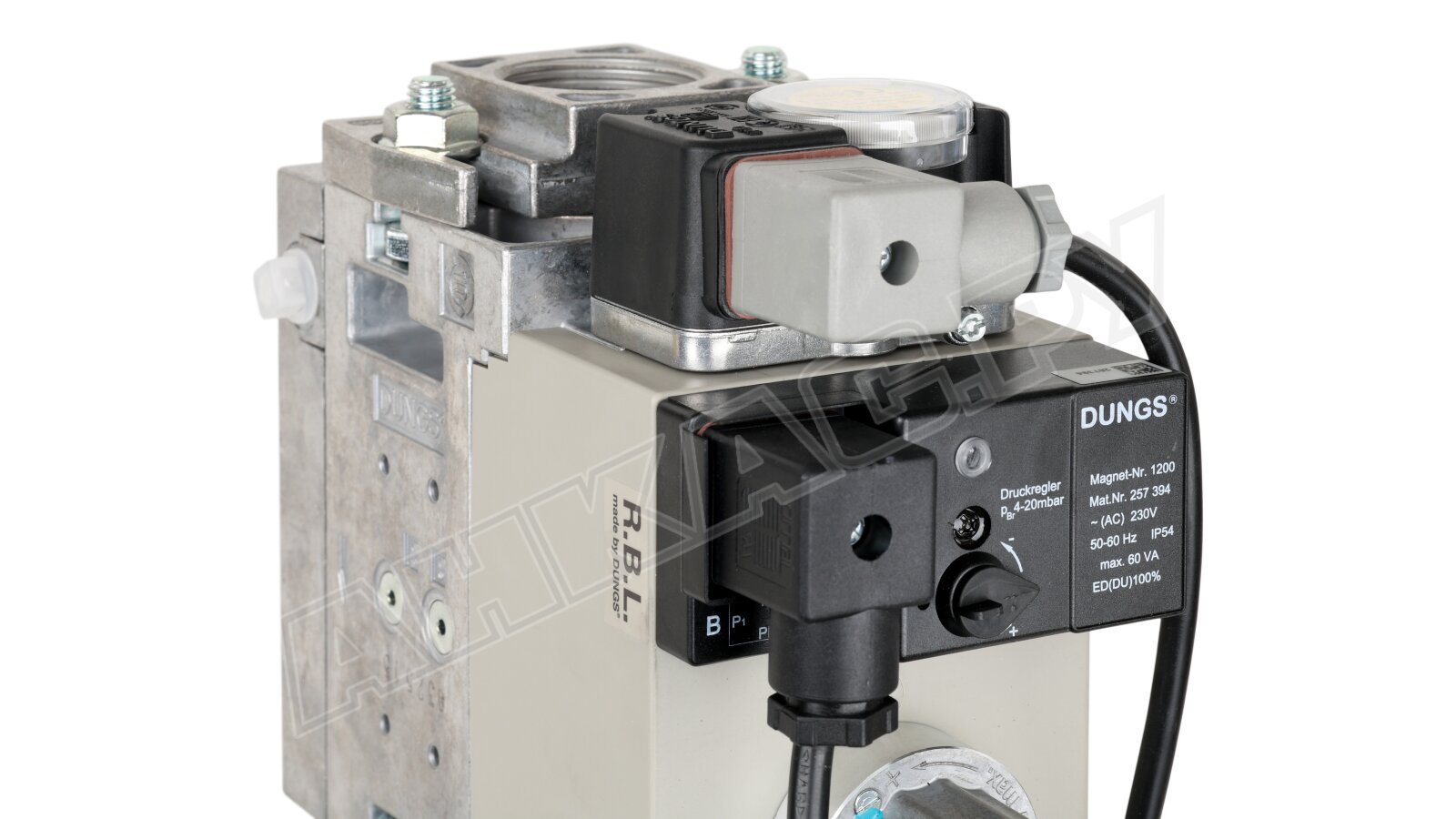

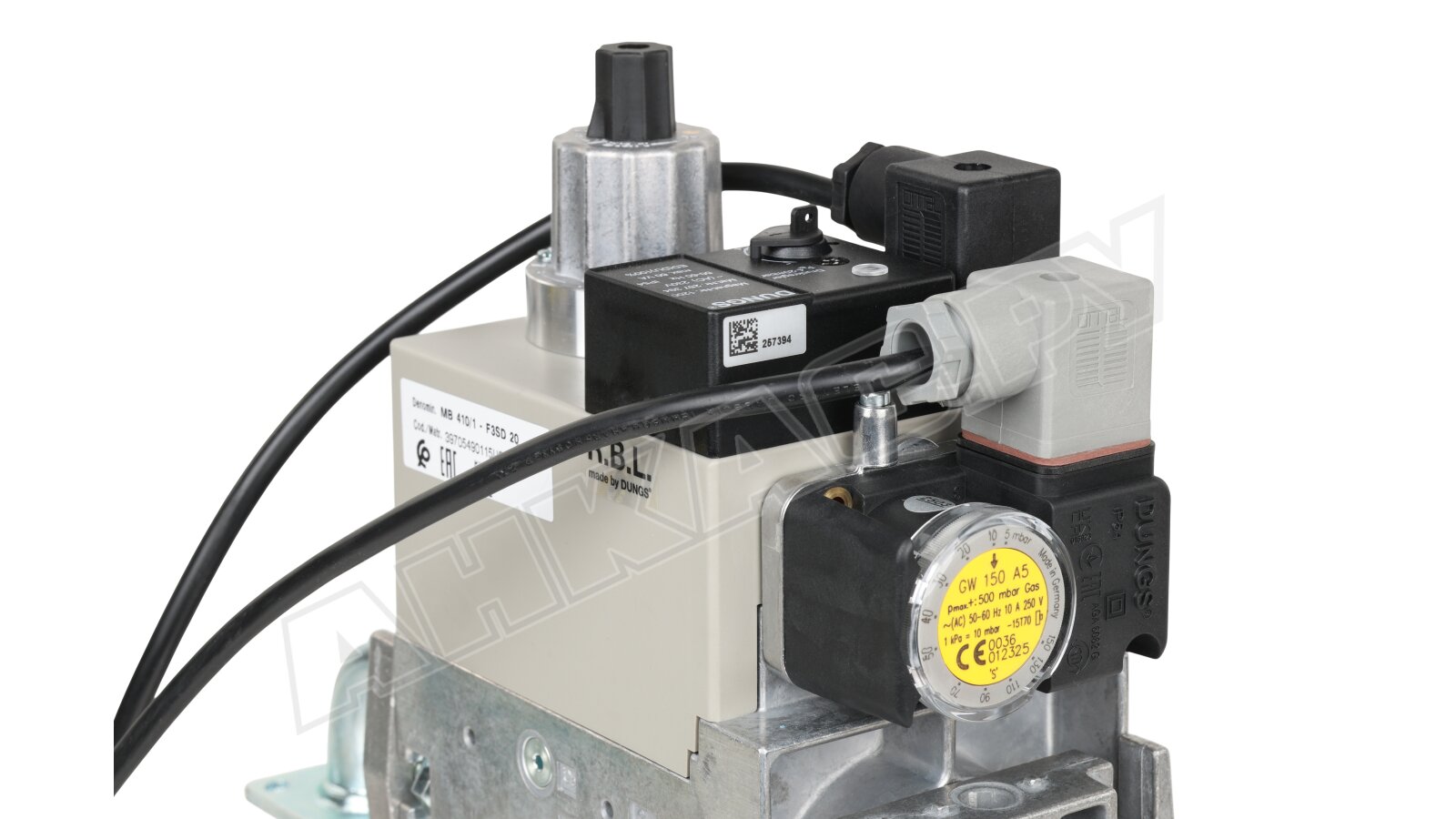

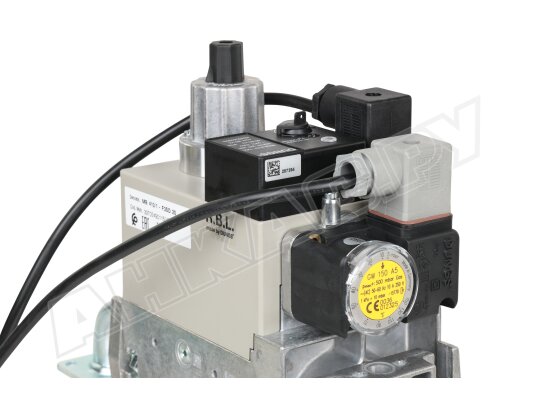

Газовая рампа собрана в малогабаритном литом корпусе из алюминия. Газ проходит очистку от загрязнений на входе в мультиблок благодаря встроенному сетчатому фильтру. В состав блока входят два быстродействующих электромагнитных клапана класса А по EN 161, датчик-реле для контроля минимального давления на входе, стабилизатор давления. Необходимый уровень давления подачи поддерживается автоматически и задаётся при подключении горелки к котлу в диапазоне 4-20 мбар.

Основные параметры и отличия:

• одноступенчатый режим эксплуатации;
• для газовых горелок с давлением в магистрали 15-360 мбар;
• напряжение питания: 230 В ±10%;
• уровень электрозащиты класса IP 54;
• совместное управление э/м клапанами;
• клапан V2 с простым седлом;
• мгновенное закрытие и открытие э/м клапанов, < 1 сек.;
• без блока контроля герметичности газовых клапанов;
• без дросселя регулировки главного потока;
• рабочие температуры: -15...+70°C (для сжиженного газа t выше 0°C);

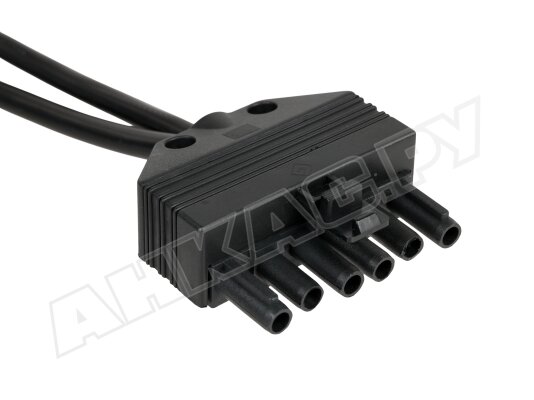

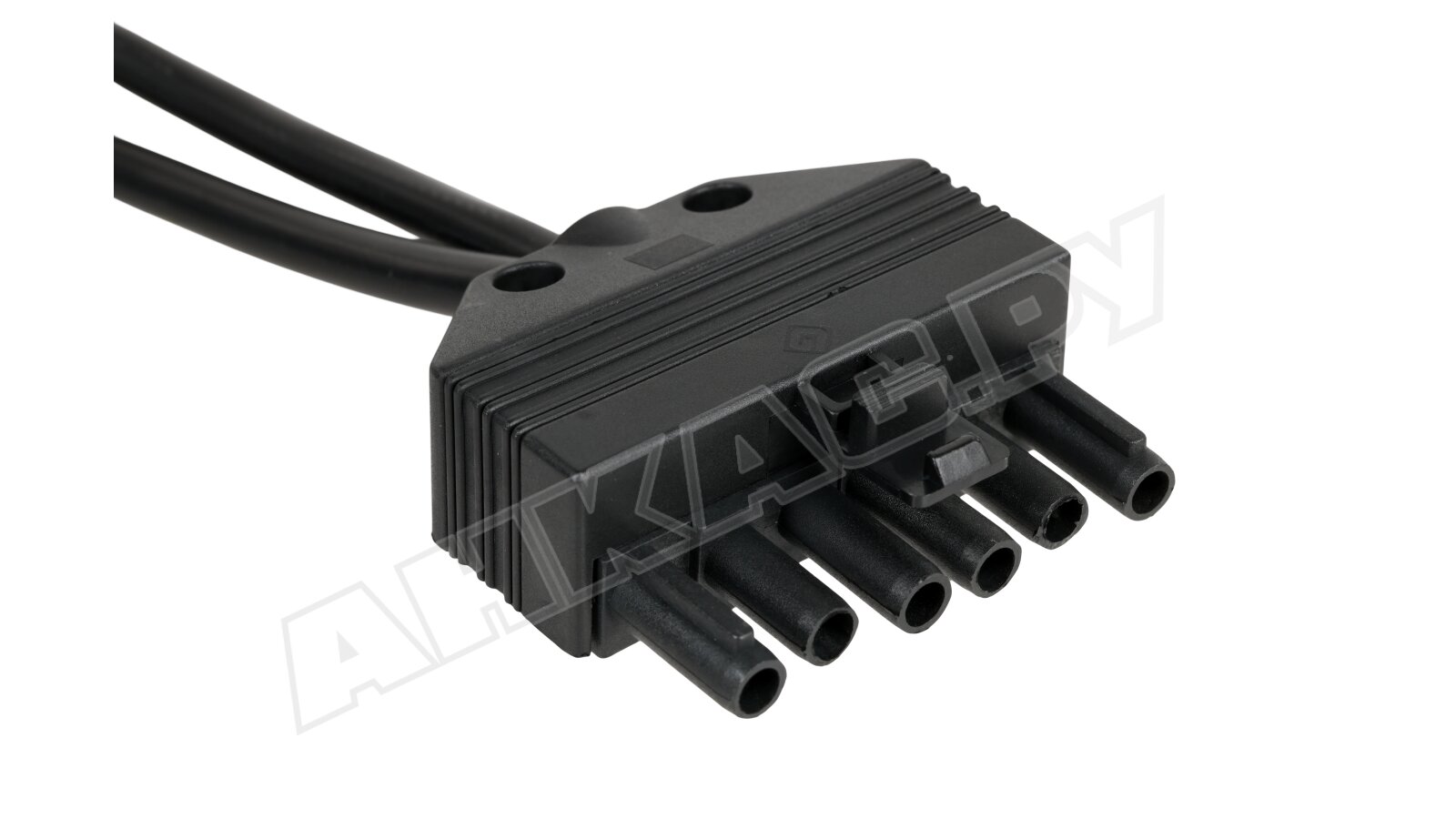

• электроподключение – штекерный разъем по DIN EN 175 301-803.

Монтаж

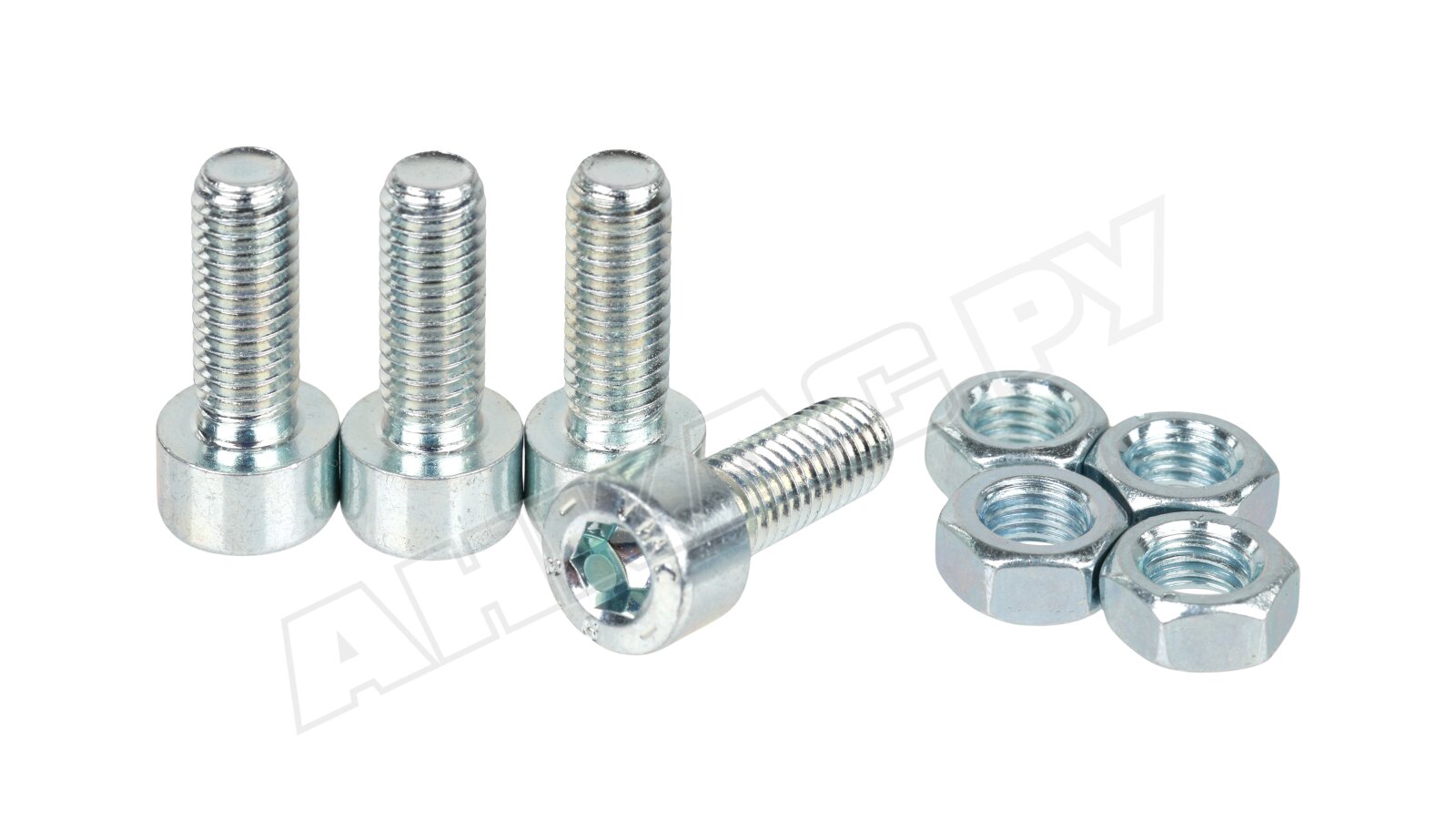

Газовые рампы Riello MB размещаются в горизонтальном, вертикальном, промежуточном положении магнитом вверх. Для соединения с газопроводом предусмотрены отверстия с резьбой Rp 1 ¼", Rp ¾". Монтаж, наладку и техобслуживание мультиблока может выполнять только квалифицированный специалист. Для замены и ремонта оборудования допускается использование только оригинальных запчастей, которые можно выбрать и заказать на нашем сайте.
