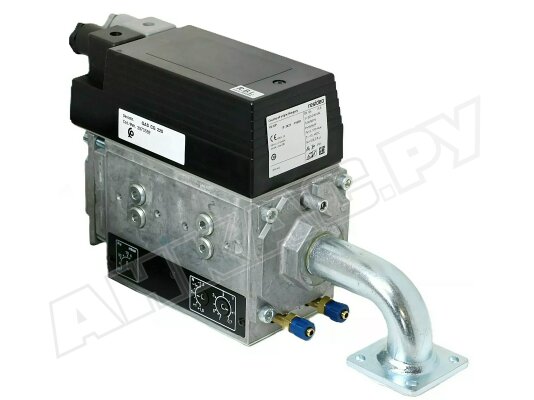

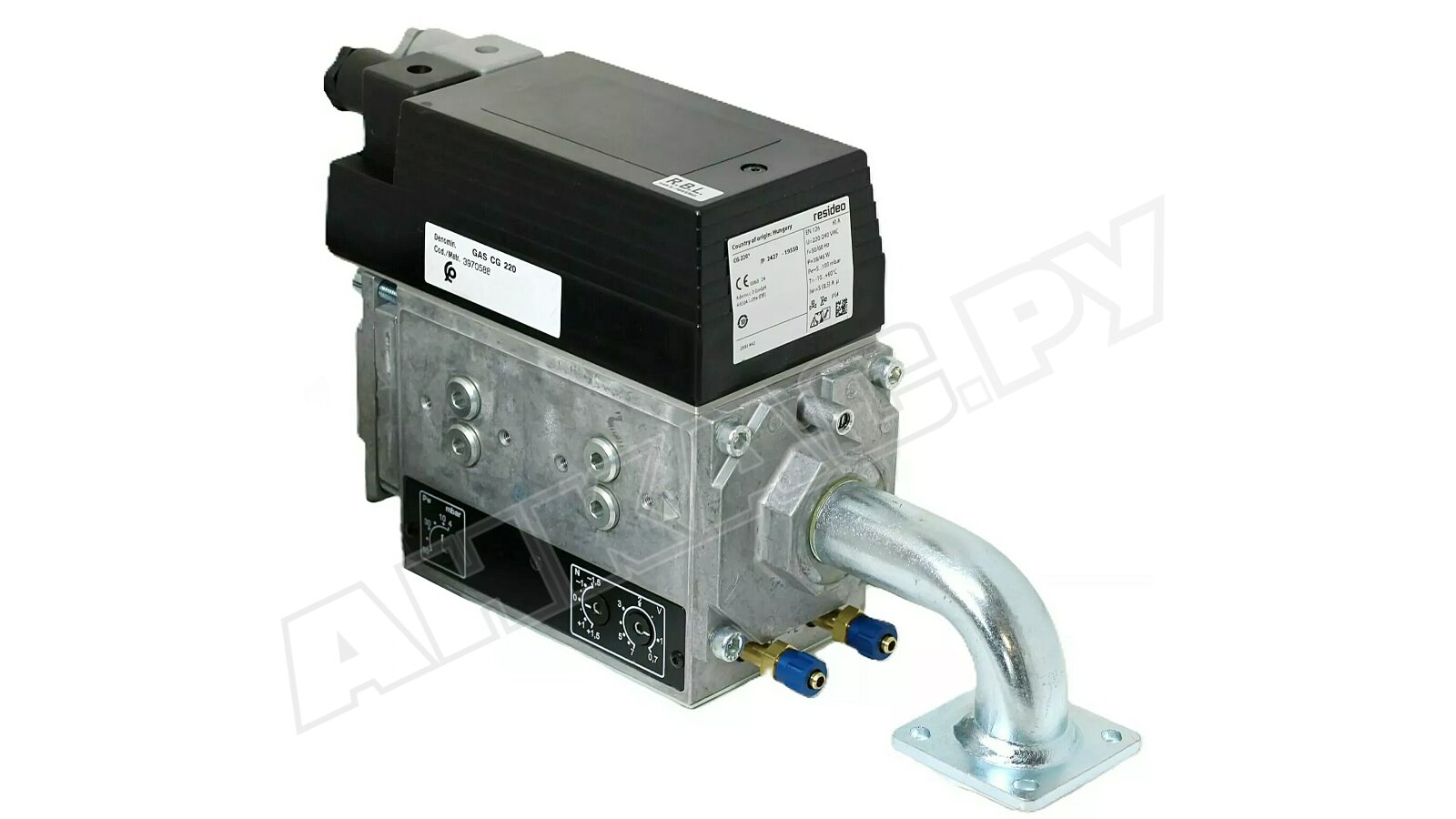

Газовая рампа Riello CG 220

Газовая рампа Riello CG 220 является элементом системы управления подачи газа на горелку.  Отвечает за стабилизацию давления в соответствии с заданными параметрами мощности, герметично запирает поток при нестандартных ситуациях. Рампа оснащена фильтром для очистки потока от механических загрязнений, реле минимального давления, регулятором давления, предохранительным и регулирующим клапанами.

Основные параметры и особенности:

• для систем с давлением в газовой магистрали не выше 100 мбар;
• питание от сети: 220-240 В, -15%, +10%;
• встроенный фильтр из нейлона и полиэстера;
• возможность замены фильтра без снятия блока клапанов;
• пыле-, влагозащита электрических компонентов класса IP54;
• настройка в диапазоне: 4-50 мбар;
• давление воздуха не более 30 мбар;
• настройка давления подачи с помощью винта;
• параметры соединения: Rp 3/4" и DN 20;
• штуцеры для измерения давления газа;
• штуцер для подсоединения устройства измерения давления воздуха в камере сгорания;
• быстрое и надежное электроподключение с помощью 6-контактного штекера;
• эксплуатация при температуре окр. среды: -10…+60°C.

Установка

Мультиблок служит для размещения в горизонтальной ориентации с любой стороны от горелки.

Применение

Газовые рампы серии CG встраиваются в прогрессивные и модуляционные горелки серии Gulliver BS/M.
