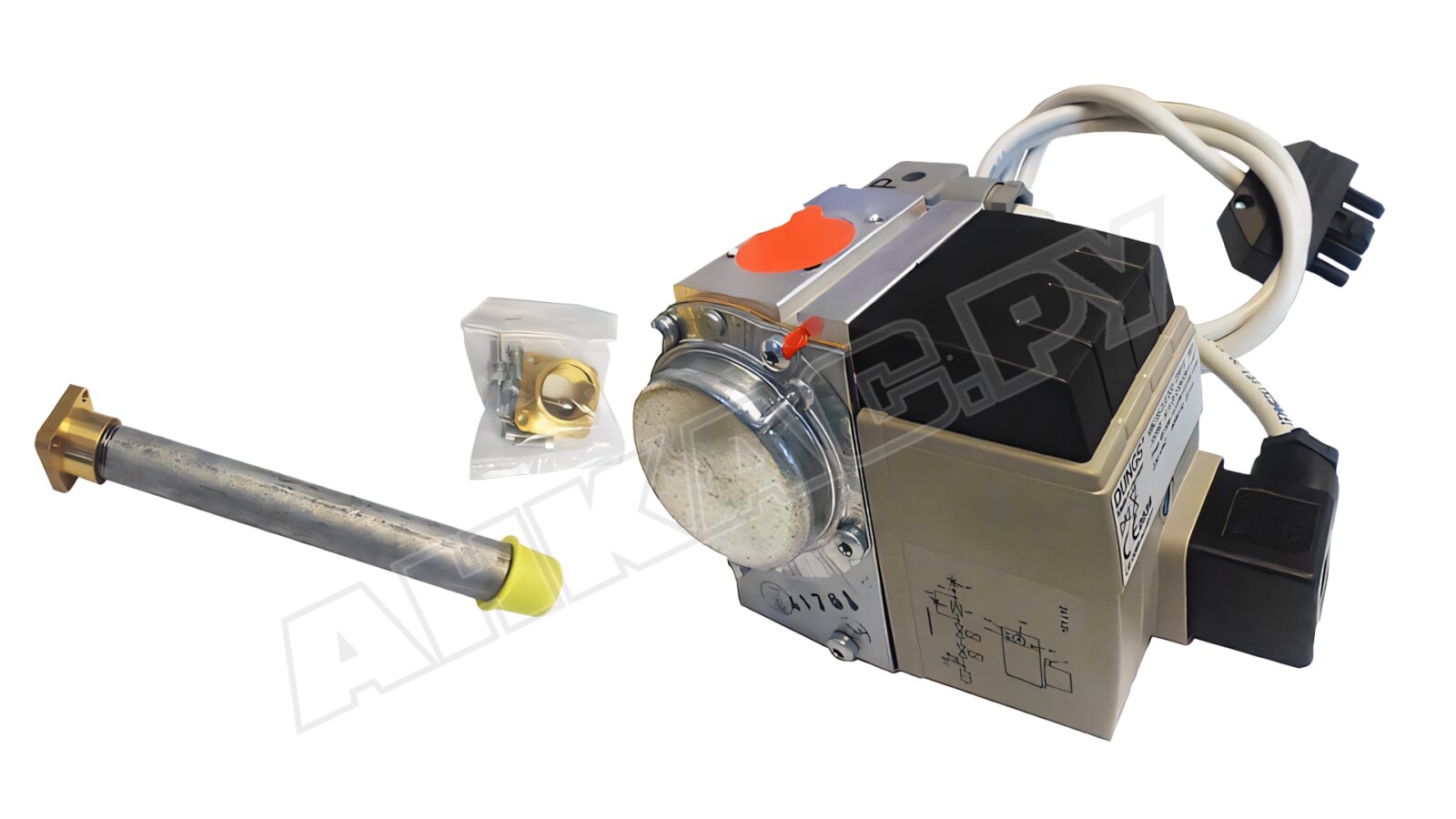

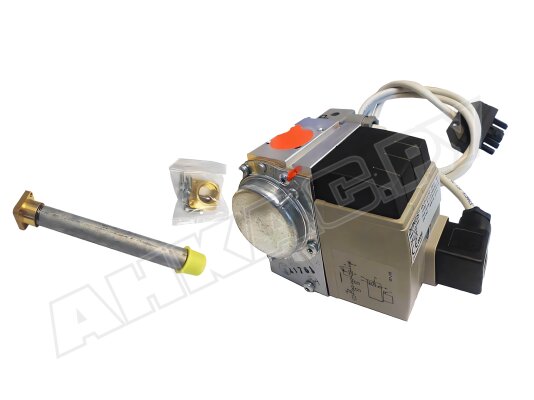

Газовая рампа Riello MBС 65 DLE

Газовая рампа Riello MBС 65 DLE, арт: 3970569 – комбинированное устройство для автоматического управления потоком газа на одноступенчатую горелку. Подходит для систем с давлением в магистрали до 200 мбар. Служит для плавного розжига, поддержания стабильного давления, герметичного отсечения потока, безопасной и энергоэффективной работы котла.

Комплектация газовой рампы MBC DLE

Блок Riello MBC-65-DLE укомплектован:

• реле контроля минимального давления;
• двумя быстро закрывающимися клапанами класса А по EN 161;
• регулятором давления с сервоприводом;
• сетчатым заменяемым фильтром с отверстиями 120 мкм.

Предохранительные электромагнитные клапаны обеспечивают функции запорной автоматики. Быстро закрываются (<1 сек.), сохраняя герметичность системы. Открытие подачи газа осуществляется медленно (время регулируется), что исключает взрывной характер распространения пламени. Серворегулятор поддерживает точные выходные параметры давления в соответствии с настройками.

Основные характеристики и особенности:

• одноступенчатое регулирование;
• работа с газом семейства I-III и другой нейтральной газообразной средой;
• диапазон давления газа в магистрали: 15- 200 мбар;
• допустимые параметры давления на выходе: 3-15 мбар;
• задержка открытия для плавного воспламенения;
• получение оптимального соотношения газа и воздуха для эффективного сгорания;
• высокая пропускная способность;
• электромагнитный привод постоянного напряжения;
• низкое энергопотребление;
• чувствительная настройка выходного давления;
• ограничитель главного клапана после регулятора;
• присоединение с помощью резьбовых фланцев, стандарт ISO 7/1;
• класс пылевлагозащиты внешней оболочки – IP 54;
• штекерный тип подключения в соответствии с DIN EN 175301-803.

Конструкция и монтаж

Газовая рампа Riello MBС 65 DLE собрана в едином компактном корпусе из алюминиевого литья. Детали и уплотнения выполнены из стали, латуни, алюминия, NBR-каучука, стойких к составу газов и износу. Дополнительно можно установить реле, блок контроля герметичности VPS и другие устройства.

Мультиблок может размещаться в горизонтальном, вертикальном положении, исключая переворачивание магнита. Рекомендуется монтаж основного фильтра для максимальной защиты клапанов от загрязнений и продления срока службы устройства в целом.

Условия эксплуатации

Газовые рампы MBС DLE могут эксплуатироваться при температурах внешней среды -15...+70°C, за исключением установок сжиженного газа (только > 0 °C). Не подходят для жидких углеводородов, т. к. они разрушают материал уплотнений.
