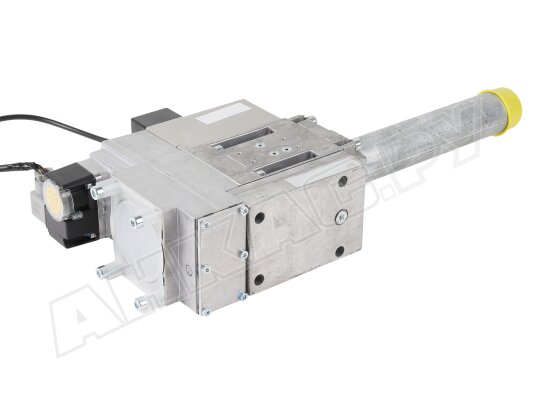

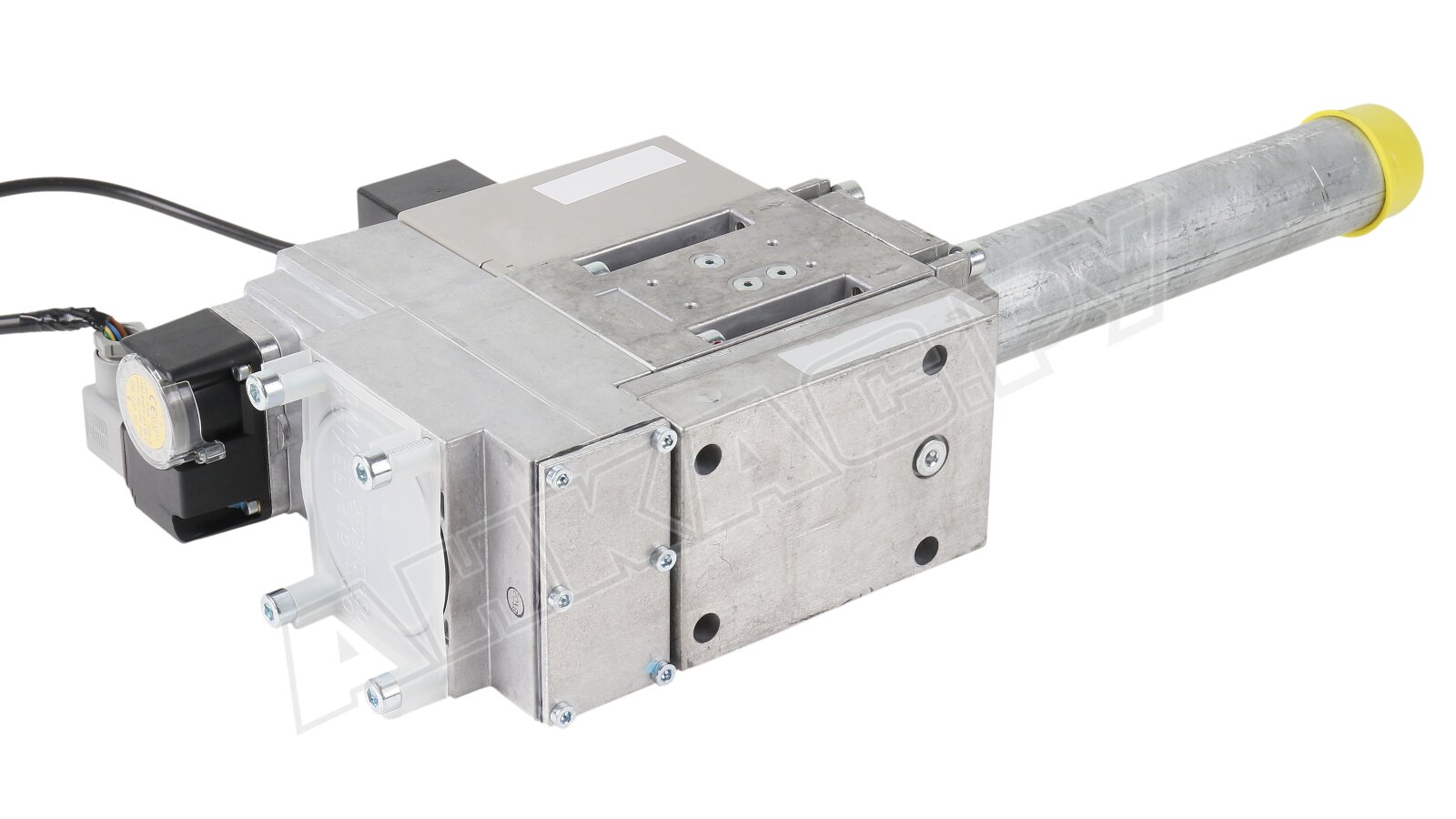

Газовая рампа Riello MB DLE 415 СT

Газовая рампа Riello MB DLE 415 СT, арт: 3970198 оснащена блоком контроля герметичности для максимальной безопасности газовой установки. Применяется для автоматизации подачи газа, герметичного перекрытия потока при сбоях, безаварийной и эффективной эксплуатации котла. Собрана в компактном корпусе моноблочной конструкции с возможностью подключения дополнительных устройств. Подходит для работы с газами семейства I-III.

Газовая рампа MB-DLE оснащена:

• датчиком-реле минимального давления GW 150 A5;
• двумя электромагнитными клапанами класса А по EN 161;
• регулятором выходного давления с предварительной настройкой пружины;
• блоком контроля герметичности газовых клапанов;
• фильтром с мелкой сеткой для сохранения герметичности клапанов.

В комплектацию не входят фланцы и штекеры для электроподключения.

Особенности газовой рампы серии MB DLE

Газовые рампы MB-DLE применяются в системах с одноступенчатым регулированием мощности. Отличаются быстрым открытием клапана V1 и медленным регулируемым открытием клапана V2, что обеспечивает более плавный процесс воспламенения при запуске горелки.  Оба клапана закрываются быстро (< 1 сек.), надежно герметизируют систему.

Основные параметры:

• давление газа в магистрали подачи: 15- 360 мбар;
• рабочее напряжение: 230 В, -15%, +10%;
• настройка пружины регулятора: 4-20 мбар (не заменяется);
• электрозащита корпуса по стандарту IP 54;
• дроссель расхода главного потока;
• возможность установки концевого переключателя на клапан V2;
• замена фильтра без демонтажа газовой арматуры;
• штекерное электроподключение, DIN EN 175 301-803;
• штуцер G1/8" для контроля давления газа;
• температуры внешней среды: -15...+70°C (0..+70°C в установках сжиженного газа).

Конструкция и монтаж

Riello MB DLE отличается малогабаритной модульной конструкцией с литым алюминиевым корпусом. Детали и уплотнения произведены из стали, латуни, алюминия, силопрена, NBR-каучука. Газовая рампа монтируется с помощью резьбовых соединений и фланцев. Допускается размещение в горизонтальном, вертикальном, промежуточном положении, кроме вниз магнитом. Рекомендуется установка перед рампой основного фильтра, что увеличит ресурс газовой аппаратуры.
