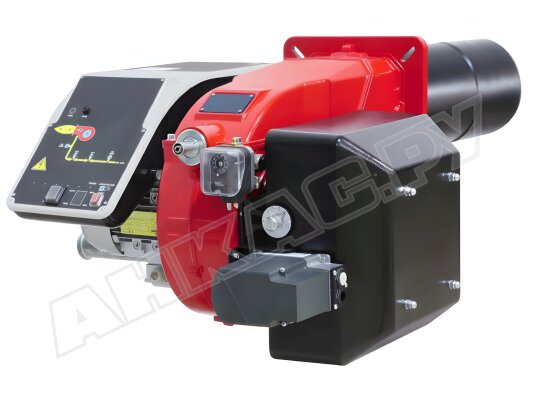

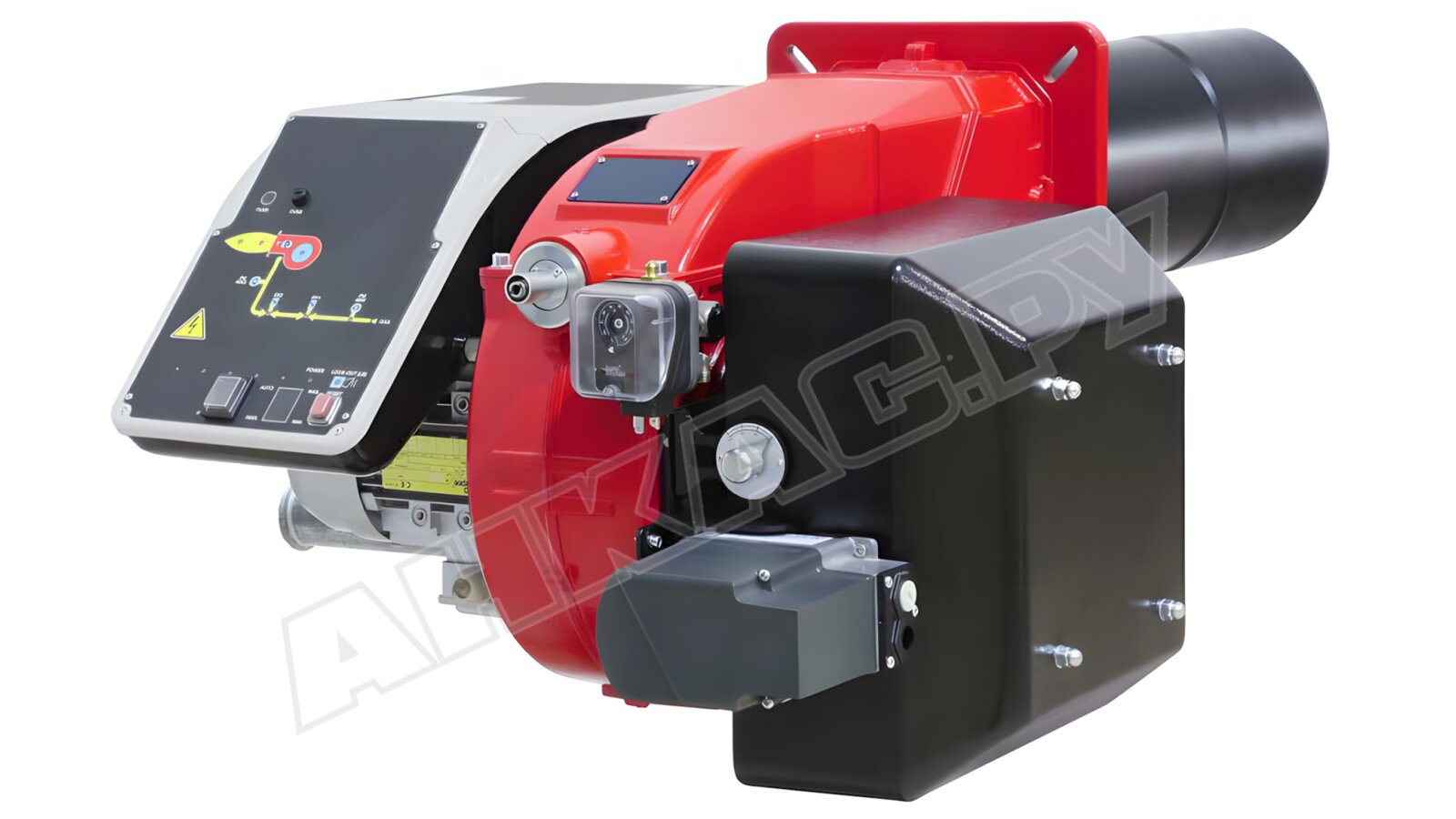

Газовая горелка CIB Unigas C120A M-.AB.LR.RU.A.7.50

Двухступенчатая наддувная горелка для сжигания метана. Поставляется в комплекте с газовой рампой. За счет полной автоматизации функций управления и контроля обеспечивает эффективное, безопасное горение, комфортную эксплуатацию.

Регулирование мощности

Газовая горелка CIB Unigas C120A M-.AB.LR.RU.A.7.50 работает на двух ступенях мощности (малое/ большое горение). Диапазон регулирования: 300-1200 кВт. После запуска горелка несколько секунд работает на первой ступени, затем активируется 2-ступенчатый режим, и горелка автоматически переключается в режим большого горения или остаётся на первой ступени, в соответствии с запросом отопительной системы.

Комплектация и особенности горелки

• Горелка поставляется с длинной огневой головой. Её положение регулируется, позволяя точно позиционировать горелку в котлах разных конструкций.
• Встроенный вентилятор с электродвигателем 1,5 кВт генерирует мощный поток воздуха на горение, создавая условия для равномерного смешивания с газом, легкого преодоления противодавления топки. Достаточность воздуха для горения контролируется датчиком-реле.
• Горелка автоматизирована. Топочный автомат контролирует безопасность розжига, все этапы горения, поддерживает взаимодействие подключенных устройств. Блокирует подачу газа при обнаружении неисправностей и рисках утечки газа.
• Режим работы горелки прерывистый. Как минимум один раз за 24 часа система перезапускается для активации функции самодиагностики.
• Реле давления газа контролирует давление рабочей среды и сигнализирует блоку управления о недопустимых отклонениях.
• Отдельно вынесен электрический блок (защита от пыли/ влаги класса IP 40) с эргономичной панелью управления для удобства настройки и контроля за работой оборудования.

Применение

Газовая горелка CIB Unigas совместима с широкой линейкой котлов и теплогенераторов. Предназначена для сжигания метана в промышленных отопительных, водогрейных установках, технологическом оборудовании мощностью до 960 кВт. Подходит для котлов с реверсивной камерой сгорания, чугунных, 3-ходовых.

Комплектация

В комплектацию модели входит:

• газовая горелка с пластиковым воздухозаборником;
• газовая рампа с двумя запорными э/м клапанами и реле контроля максимального давления;
• длинная пламенная труба 490 мм.

Размещение и эксплуатация

Горелка может устанавливаться только в помещениях с достаточной вентиляцией, чтобы исключить застой воздуха и вероятность образования взрывоопасных соединений. В котельной не допускается размещение легковоспламеняющихся предметов, лаков, агрессивных веществ. Рабочие температуры: -10...+50 °C, максимальная влажность: 80%.

Преимущества:

• регулирование тепловой мощности в широком диапазоне;
• встроенная система наддува, устойчивое горение без пульсаций;
• удобная панель управления для настройки и контроля;
• регулируемая огневая голова, легкая адаптация под конструкцию котла;
• доступность обслуживаемых узлов и компонентов.

Газовая горелка испытана в камере сгорания, соответствующей нормам EN676. Для оснащения котлов с размерами топок, не отвечающих данному стандарту, необходимо получить разрешение компании-производителя.
