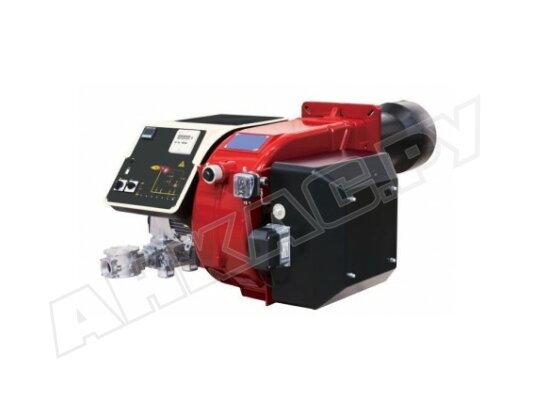

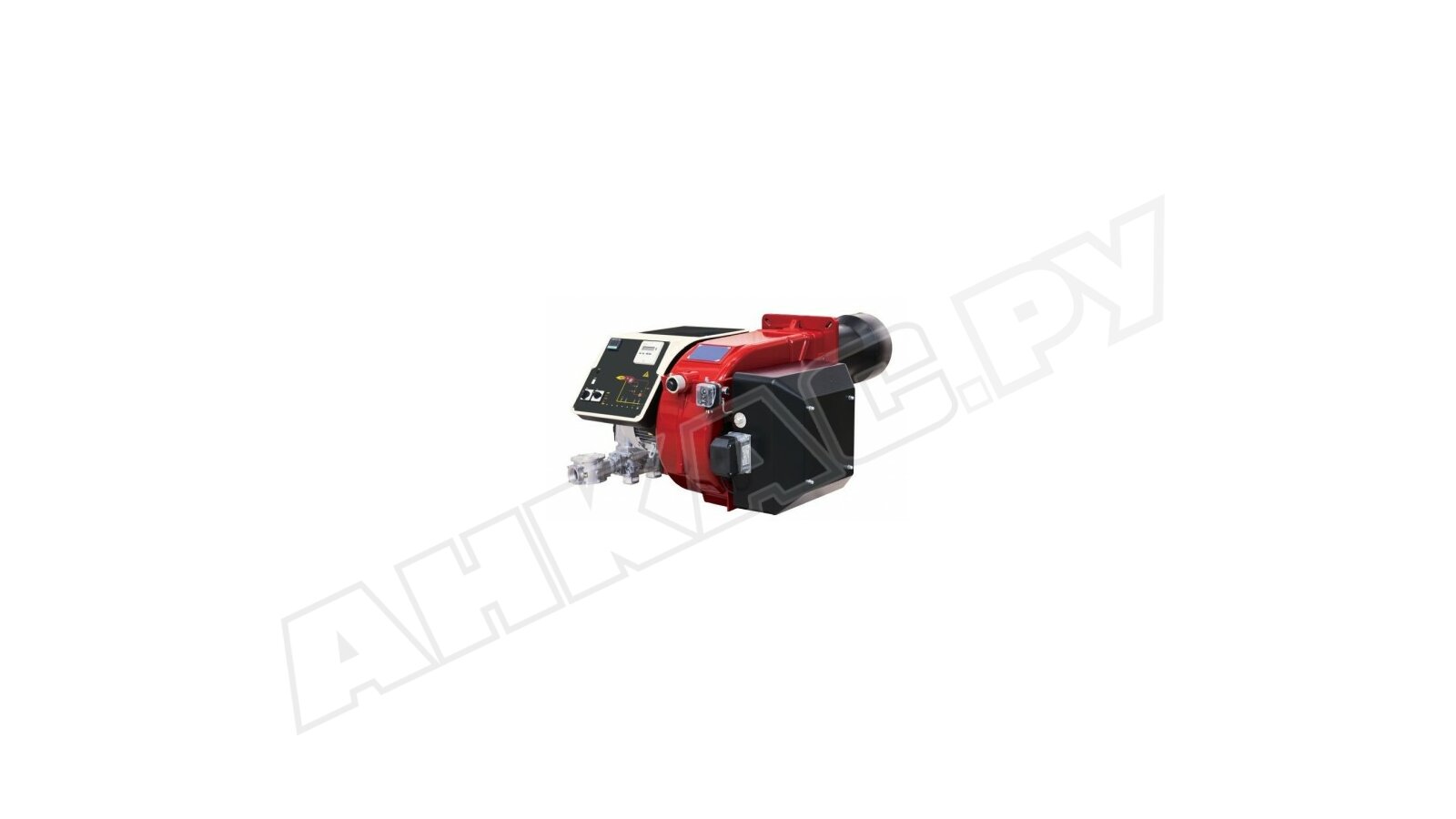

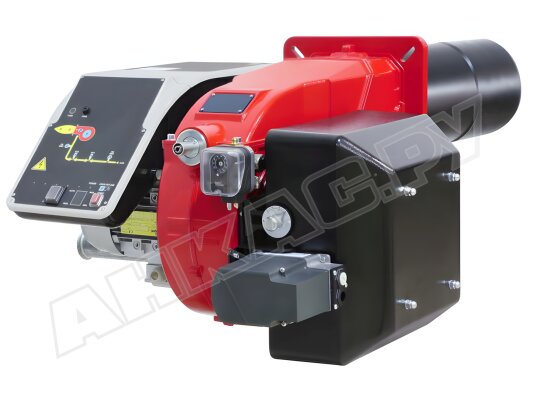

Газовая горелка CIB Unigas C120A M-.PR.SR.RU.A.1.80.EA

Газовая горелка CIB Unigas C120A M-.PR.SR.RU.A.1.80.EA работает в прогрессивном режиме под управлением внешнего термостата. Мощность регулируется в диапазоне от 300 до 1200 кВт. Автоматизация функций и устройство контроля герметичности газовых клапанов обеспечивают безопасную работу системы сжигания. Модель со стандартной огневой головой, газовой рампой и пластиковым воздухозаборником.

Основные характеристики:

• рабочая среда: природный газ;
• прогрессивное 2-ступенчатое регулирование мощности в диапазоне 300-1200 кВт;
• давление газа в магистрали подачи: < 360/ 500 мбар (клапаны Dungs MBDLE/ Siemens VGD);
• уровень пыле-, влагозащиты электрических компонентов: IP40;
• звуковое давление: 80 дБ (измерено на расстоянии 1 метра);
• температурные условия: -10...+50 °C.

Автоматизация и безопасность

Работой горелки управляет блок автоматики. Менеджер горения контролирует все стадии розжига и горения, работу подключенных устройств, блокирует горелку при обнаружении неполадок и рисков утечки газа.

Для повышения надежности оборудования горелка оснащена системой контроля герметичности клапанов. Проверка активируется при каждом запуске оборудования.

Газовая горелка работает в повторно-кратковременном режиме. Через каждые 24 часа топочный автомат инициирует перезапуск горелки для активации функции диагностики компонентов системы безопасности.

Реле давления газа отслеживает входящее давление рабочей среды и подает сигнал блоку автоматики о недопустимых отклонениях.

Достаточность воздуха на горение контролируется с помощью реле. Датчик сигнализирует топочному автомату о несоответствии давления заданным параметрам для блокировки системы.

Комплектация и особенности горелки

• В корпус встроен вентилятор для эффективной подачи воздуха в камеру сгорания, создания условий для оптимального смесеобразования, легкого розжига, стабильного горения пламени.
• Горелка оснащена стандартной головой сгорания длиной 380 мм. Её положение можно регулировать для максимальной адаптации под конструкцию котла.
• Воздух и газ подаются в топку по отдельным каналам. Электрический сервопривод действует пропорционально на воздушную заслонку и дроссельный газовый клапан. Регулировка объема отработанных газов и эффективности горения осуществляется с помощью одного кулачка с варьируемым профилем.
• В комплект поставки входит газовая рампа с двумя отсечными клапанами, блоком контроля герметичности. Диаметр присоединения газа: DN 80.
• Эта модель поставляется с пластиковым воздухозаборным коробом (АБС-пластик).

Применение

Газовая горелка CIB Unigas совместима с котлами и теплогенераторами большинства производителей. Применяется в отопительном, водогрейном оборудовании, технологических теплогенераторах мощностью до 960 кВт. Подходит для котлов с реверсивной топкой, чугунных, 3-ходовых.

Преимущества:

• прогрессивное 2-ступенчатое регулирование мощности в широком диапазоне;
• принудительный наддув, устойчивое пламя в топках всех типов;
• регулировка головы сгорания, адаптация под конструкцию котла;
• проверка герметичности клапанов, высокий уровень безопасности;
• эргономичная панель управления, удобство настройки и контроля параметров горения.

Рабочее помещение

Газовая горелка устанавливается в сухих, чистых помещениях с вентиляцией для безопасного, полного сжигания газа, исключения застоя или недостатка воздуха для горения. Вблизи с горелкой не допускается размещение взрывоопасных предметов и веществ, лаков, скоплений пыли.
