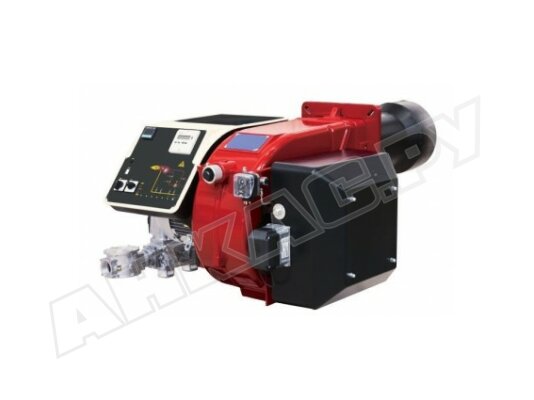

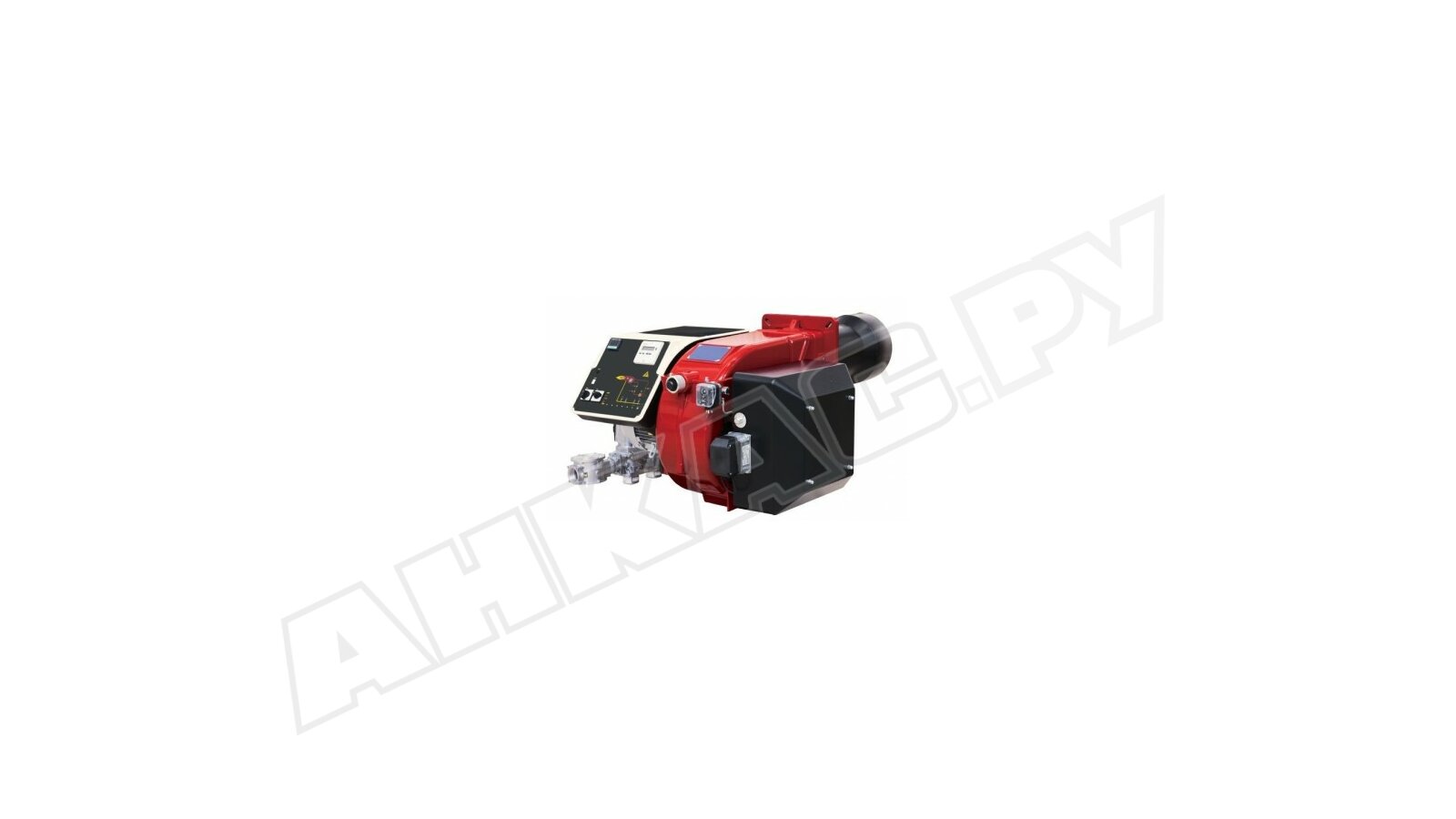

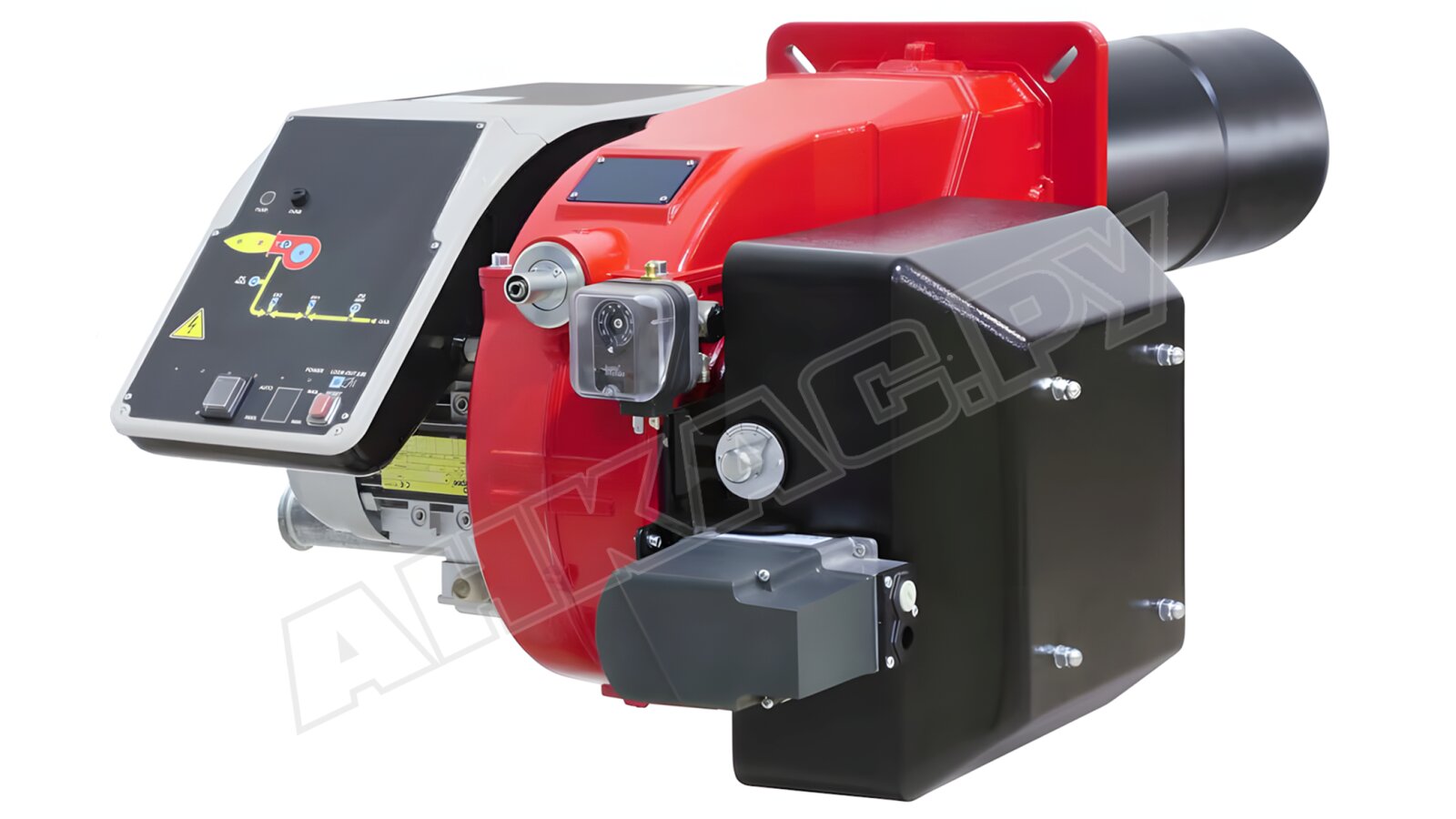

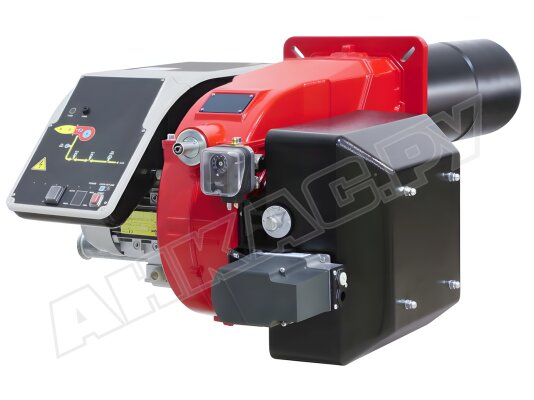

Газовая горелка CIB Unigas C85A M-.MD.SR.RU.A.0.32

Газовая горелка CIB Unigas C85A M-.MD.SR.RU.A.0.32 разработана для промышленных систем сжигания природного газа. За счет электронной модуляции пламени плавно изменяет тепловую мощность в соответствии с запросами на выработку тепла. Комплектуется стандартной головой сгорания, пластиковым воздухозаборником и газовой рампой. Легко интегрируется в котлы разных конструкция благодаря регулировке сопла.

Основные характеристики:

• электронная модуляция мощности, регулирование в диапазоне 230-850 кВт;
• входное давление газа: 360/ 500 мбар (клапаны Dungs MBDLE/ Siemens VGD);
• защита электрических компонентов от пыли и влаги: стандарт IP40;
• звуковое давление: 80 дБ (измерения проведены на расстоянии 1 метр);
• допустимые эксплуатационные температуры: -10...+50 °C.

Применение

Газовые горелки CIB Unigas применяются в отопительных, водогрейных котлах, печах, паро-, теплогенераторах мощностью до 680 кВт. Совместимы с котлами разного типа (чугунные, трехходовые, с реверсивной топкой).

Конструкция и особенности горелки

Газовая горелка оснащена стандартным соплом 320 мм, положение которого легко регулируется для точного позиционирования в котле.

Настройка модуляционной горелки осуществляется с помощью переключателя CMF на рабочей панели (1- большое горение, 2- малое горение, 3 – автоматическое управление).

Работой горелки управляет блок автоматики. Режим эксплуатации – повторно-кратковременный. Через каждые 24 часа менеджер горения прерывает работу горелки и заново запускает для активации функции самодиагностики и безопасной эксплуатации газового оборудования.

В корпус горелки встроен производительный вентилятор, нагнетающий воздух на горение. Благодаря эффективной подаче воздуха достигается равномерное смешивание газа и воздуха, уверенное зажигание и устойчивое горение пламени.

Газ и воздух подаются в топочную камеру по отдельным каналам, пересекаются, образуя горючую смесь. Встроенное реле давления воздуха отвечает за контроль соответствия фактического значения заданному параметру. Является элементом системы безопасности горелки.

Реле давления газа отслеживает уровень давления рабочей среды для безопасного отключения горелки при несоответствии рабочим параметрам.

Электрический сервопривод действует пропорционально на заслонку воздуха и дроссельный газовый клапан. Предусмотрен один кулачок с варьируемым профилем для настройки оптимальных параметров горения.

Комплектация включает газовую рампу с двумя электромагнитными клапанами. Диаметр присоединения газа: Rp 1 ¼".

Основные достоинства:

• высокая эффективность и экономичное потребление ресурсов;
• плавная модуляция мощности с учетом внешнего запроса на тепло;
• совместимость с широкой линейкой котлов и теплогенераторов;
• стабильное горение в топках разного типа;
• эргономичная панель управления для упрощения настройки и контроля;
• комплектация газовой рампой.

У нас можно купить газовые горелки CIB Unigas для различных применений, сжигания природного газа, пропана, биогаза. В линейку входят модели с разным типом регулирования, оснащенностью, параметрами подключения газа.
