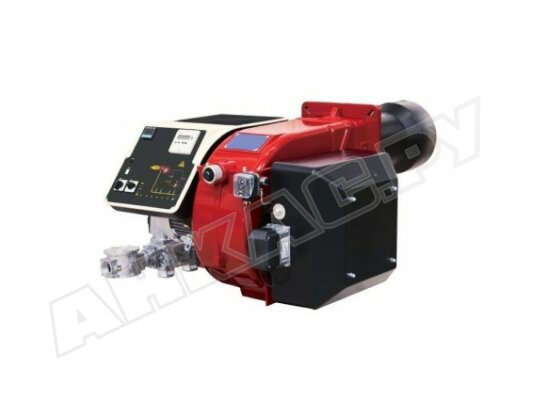

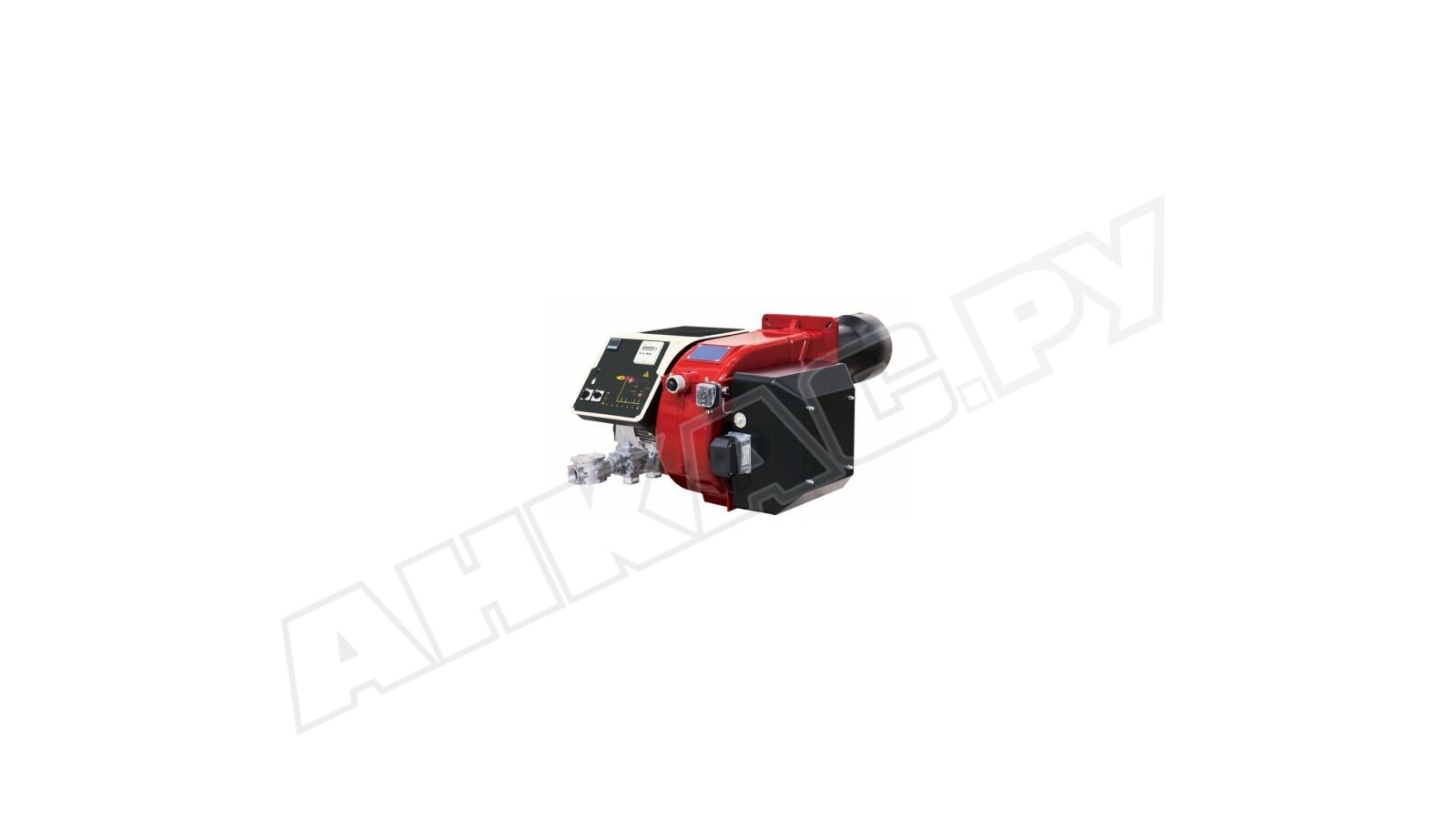

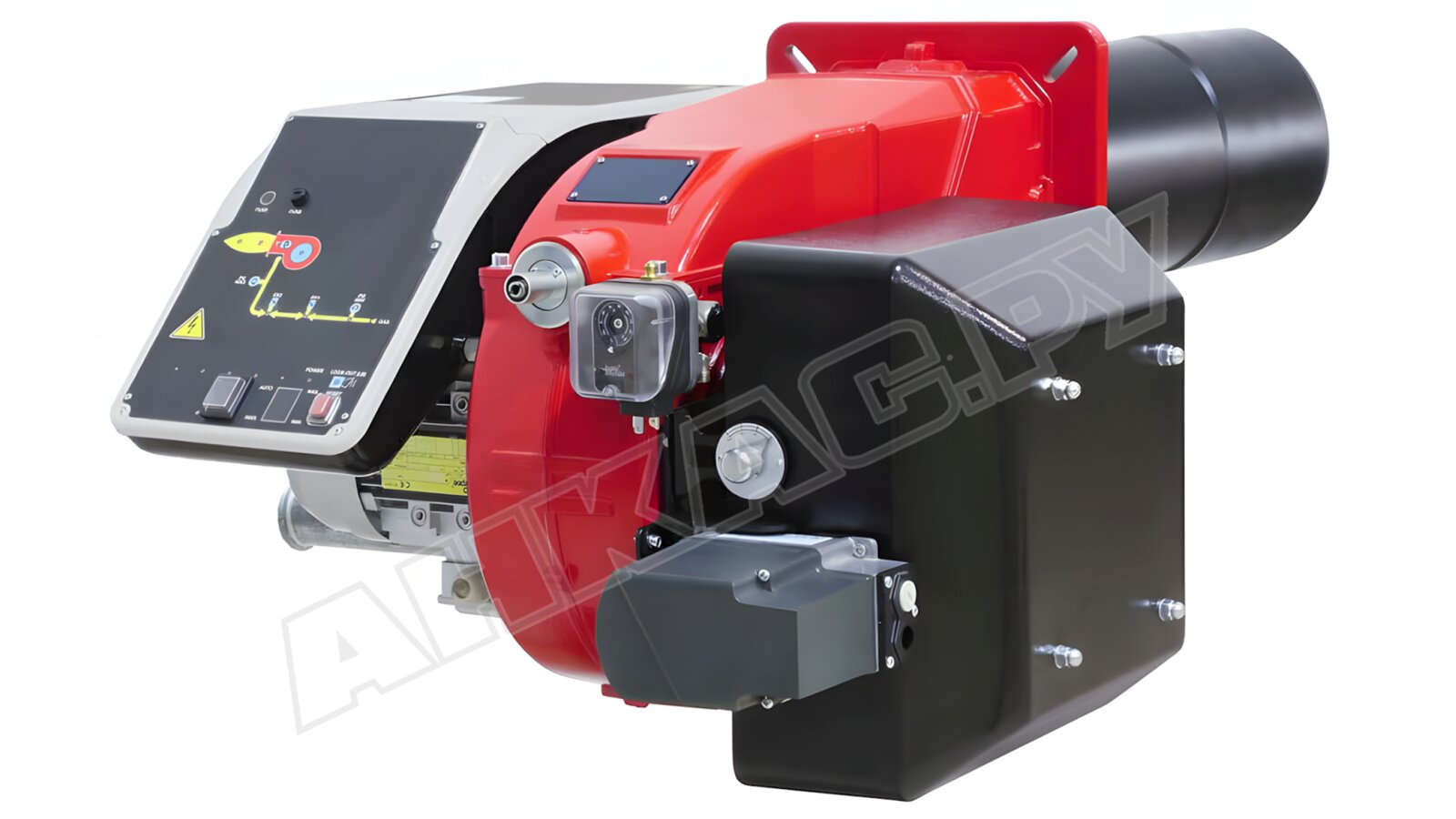

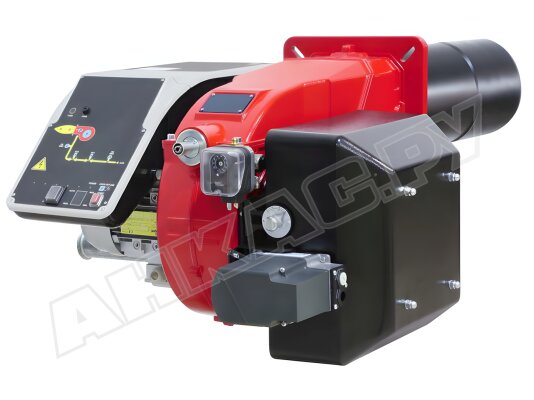

Газовая горелка CIB Unigas C85A M-.MD.SR.RU.A.0.50

Промышленная газовая горелка с плавной электронной модуляцией мощности, изменяемой под тепловые запросы. Поставляется со стандартной огневой головой и газовой рампой. Совместима с котлами и теплогенераторами разных конструкций за счет регулируемого сопла.

Основные характеристики:

• электронномодулируемое регулирование мощности в диапазоне 230-850 кВт;
• рабочая среда: природный газ;
• допустимое давление газа на входе: до 360/ 500 мбар (клапаны Dungs MBDLE/ Siemens VGD);
• уровень защиты электрических компонентов от пыли и влаги: IP40;
• звуковое давление: 80 дБ (на расстоянии 1 метр);
• эксплуатационные температуры: -10...+50 °C.

Применение

Газовая горелка CIB Unigas C85A M-.MD.SR.RU.A.0.50 используется в отопительном, водогрейном оборудовании, печах, паро-, теплогенераторах. Совместима с котлами разного типа (чугунные, трехходовые, с реверсивной топкой) и конструкции мощностью до 680 кВт.

Устройство и особенности

• Горелка собрана в компактном корпусе со встроенным вентилятором. Оснащена эргономичной панелью управления для удобства задания рабочих параметров и отслеживания стадий горения.
• Система принудительного наддува способствует эффективной подаче воздуха в топку, что улучшает смесеобразование, гарантирует стабильное горение пламени в любых камерах сгорания. Горелка оснащена легким и прочным воздухозаборником из АБС-пластика.
• Стандартная голова сгорания длиной 320 мм регулируется по глубине установки, за счет чего горелку можно точно выставить в котлах разных конструкций. При необходимости, может использоваться дополнительная распорная деталь.
• Газ и воздух поступают в топку по отдельным каналам и смешиваются в зоне образования пламени (камере сгорания). Для контроля давления газа и воздуха горелка комплектуется датчиками-реле. При отклонении от допустимого значения менеджер горения мгновенно блокирует работу горелки.
• Электрический сервопривод действует пропорционально на воздушную заслонку и дроссельный газовый клапан. Предусмотрен один кулачок с варьируемым профилем, с помощью которого выполняется настройка выбросов и эффективности горения.
• Комплект поставки включает газовую рампу с двумя э/м газовыми клапанами. Параметры присоединения газа: Rp 2".

Управление горелкой

Газовая модуляционная горелка CIB Unigas полностью автоматизирована. Блок управления и безопасности управляет всеми стадиями горения, инициирует блокировку системы при обнаружении неполадок. Для активации функции самодиагностики топочный автомат через каждые 24 часа перезапускает горелку.

Для задания режима работы модуляционной горелки на панели управления размещен переключатель CMF (1- большое горение, 2- малое горение, 3 – автоматическое управление).

Основные достоинства:

• электронная модуляция мощности исходя из тепловых запросов;
• экономичный расход ресурсов;
• адаптация под конструкцию котла благодаря регулировке сопла;
• устойчивое горение в топках разного типа;
• продуманный эргономичный дизайн, удобство настройки;
• комплектация газовой рампой.

У нас можно купить горелки CIB Unigas для работы с природным газом, пропаном, биогазом. В линейку входят модели с разным типом и диапазоном регулирования, комплектацией и параметрами подключения газа.
