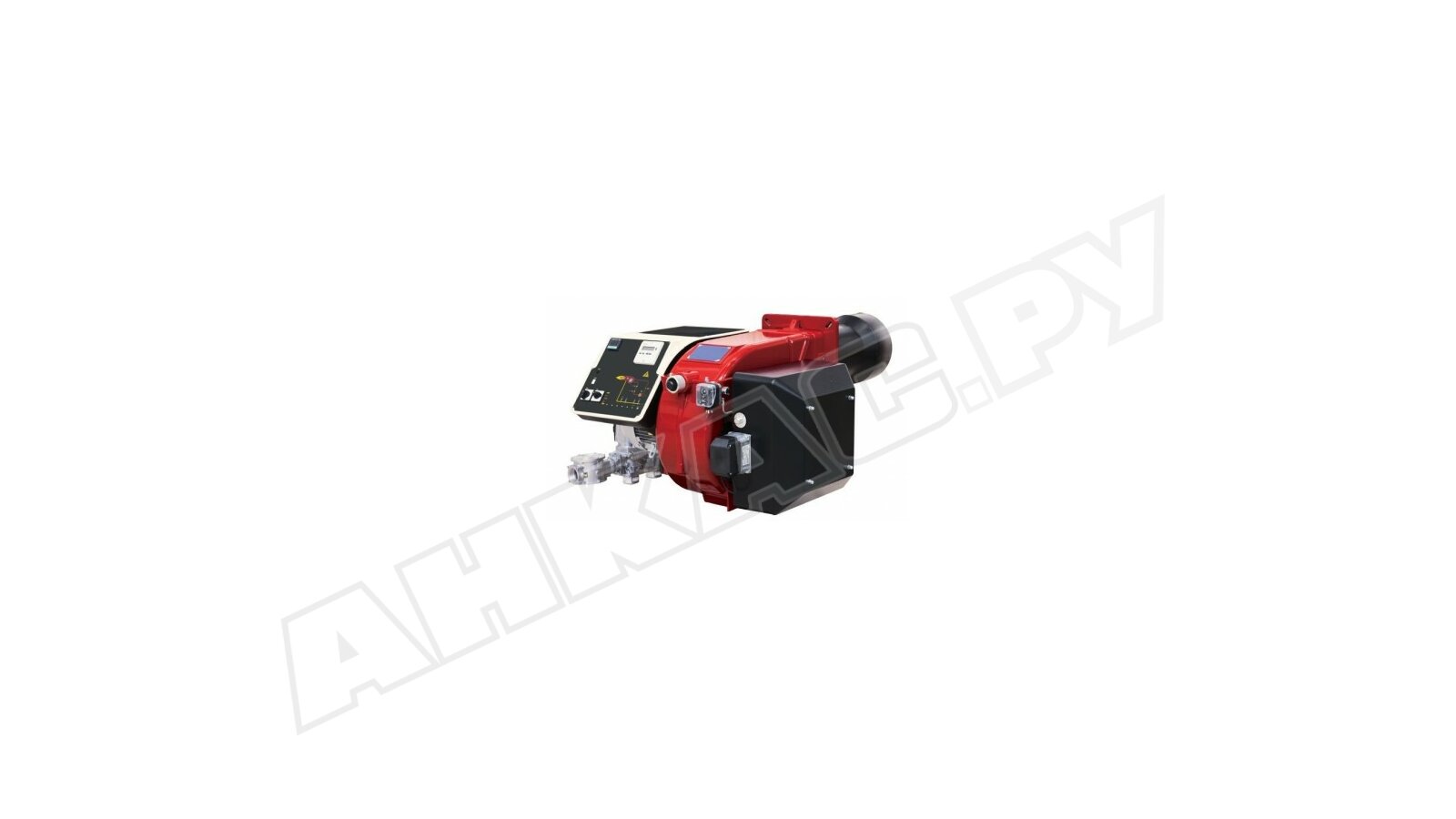

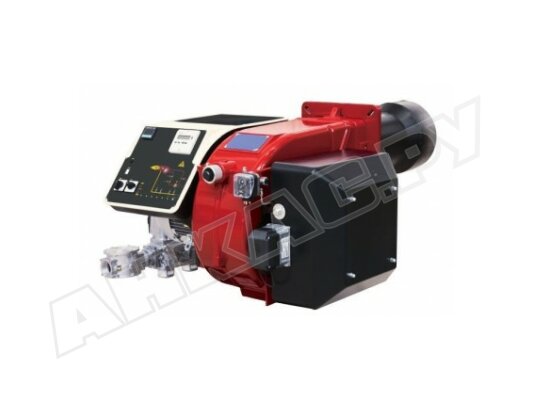

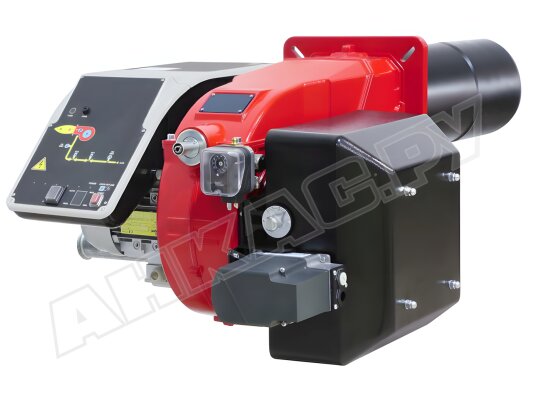

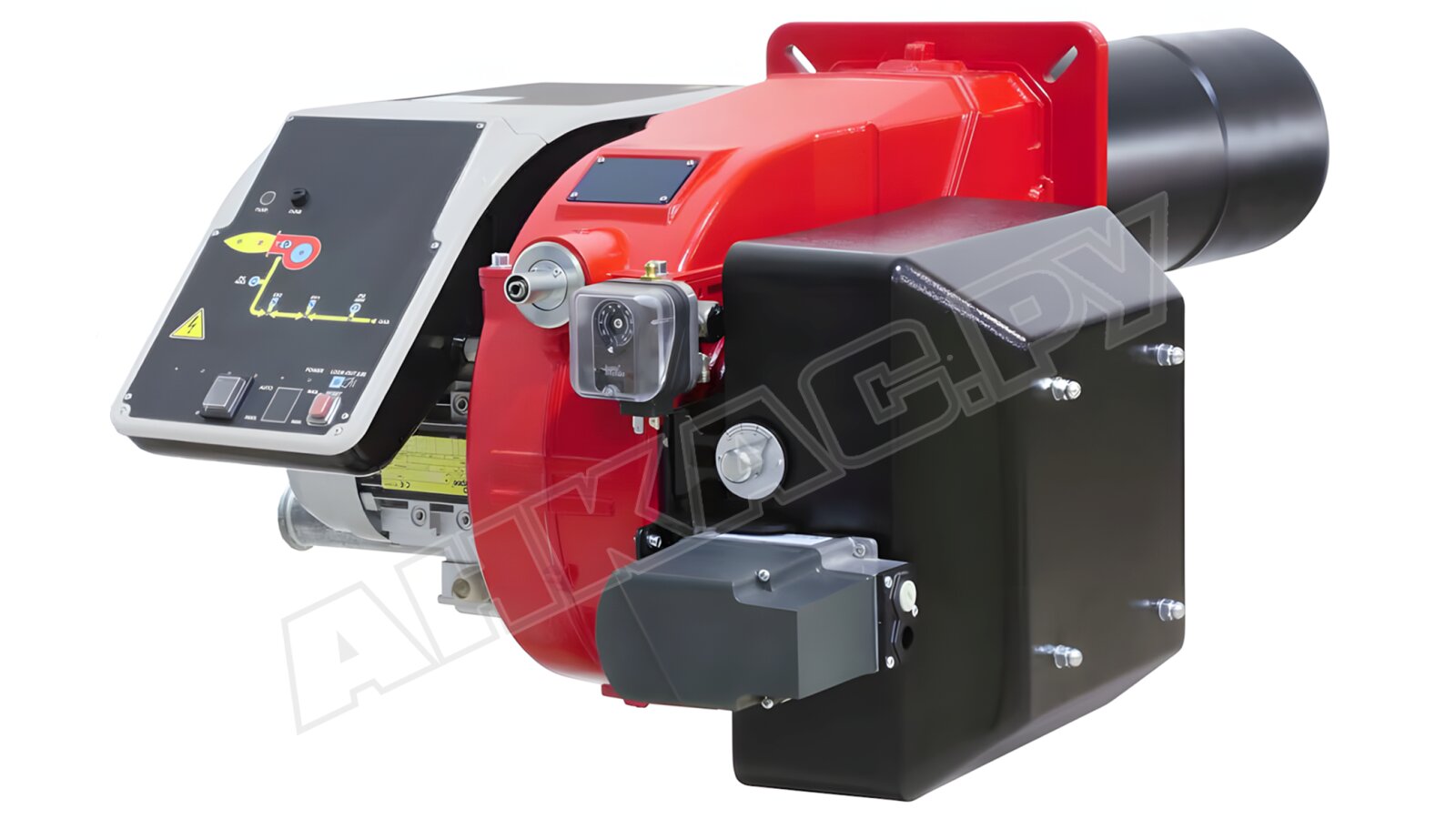

Газовая горелка CIB Unigas C85A M-.PR.LR.RU.A.0.40

Газовая горелка для промышленных котлов и теплогенераторов. Работает в прогрессивном режиме под управлением внешнего термостата. Поставляется с длинной пламенной головой, пластиковым воздухозаборником и газовой рампой. Встроенный вентилятор и регулируемая конструкция огневой головы способствуют гибкости использования и стабильной работе горелки во всем диапазоне мощности.

Основные параметры:

• рабочая среда: природный газ;
• прогрессивное 2-ступенчатое регулирование мощности в диапазоне 230-850 кВт;
• максимальное давление газа: 360/ 500 мбар (клапаны Dungs MBDLE/ Siemens VGD);
• защита встроенных компонентов от воздействия пыли и влаги: класс IP40;
• уровень шума: 80 дБ (замеры выполнены на расстоянии 1 метр);
• температурный диапазон: -10...+50 °C.

Применение

Газовая горелка CIB Unigas C85A M-.PR.LR.RU.A.0.40 применяется в промышленном газовом оборудовании: водогрейных, отопительных котлах, печах, паро-, теплогенераторах мощностью до 680 кВт. Испытана в камерах сгорания, отвечающих стандартам EN676. В случае необходимости установки горелки в котлы с топками меньших габаритов, необходимо получить согласие разработчика. Горелка подходит для котлов разных типов (с реверсивной топкой, чугунных, 3-ходовых).

Конструкция и особенности горелки

• Система принудительного наддува нагнетает воздух в камеру сгорания под напором, способствует созданию условий для оптимального смесеобразования, быстрого розжига, устойчивого горения пламени.
• Работой горелки управляет менеджер горения. Топочный автомат обеспечивает взаимодействие всех систем и компонентов, блокирует горелку при обнаружении сбоев. Через каждые 24 часа отключает и заново включает горелку для активации функции самоконтроля неполадок, проверки работоспособности устройств, отвечающих за безопасное функционирование.
• Эргономичная панель с индикацией, переключателями и другими элементами управления способствует комфортной настройке и эксплуатации оборудования.
• Длинная огневая голова 410 мм регулируется по глубине установки для максимальной адаптации горелки под конструкцию котла, эффективного и безопасного горения.
• В комплект поставки входит газовая рампа с двумя э/м газовыми клапанами. Параметры присоединения газа: Rp 1 1/2".
• Мощность корректируется путем изменения положения огневой головы. Задается оптимальный режим горения (геометрия пламени, количество вырабатываемой тепловой энергии). Газ и воздух поступают в топочную камеру по отдельным каналам, где происходит их смешивание и дальнейшее сгорание готовой смеси.
• Электрический сервопривод действует пропорционально на газовый дроссельный клапан и воздушную заслонку. С помощью одного кулачка с варьируемым профилем достигается оптимальный объем выбросов загрязняющих веществ и высокая эффективность горения.

Условия эксплуатации

Газовая горелка размещается в чистых, сухих котельных с достаточной вентиляцией для исключения работы при дефиците воздуха и риска образования взрывоопасных, токсичных смесей. В месте установки не допускается хранение легковоспламеняемых предметов и веществ, лаков. Максимальная влажность в помещении – 80%.

Преимущества:

• эффективное, чистое сжигание газа;
• регулирование мощности в широком диапазоне;
• принудительный наддув, устойчивое горение пламени в топках разного типа;
• регулировка сопла, легкая адаптация под конструкцию конкретного котла;
• продуманная эргономика для комфортной эксплуатации.

При выборе газовой горелки необходимо учесть топочную мощность котла и аэродинамическое сопротивление в камере сгорания.
