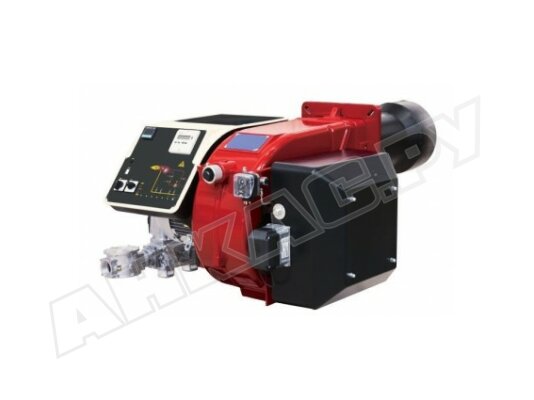

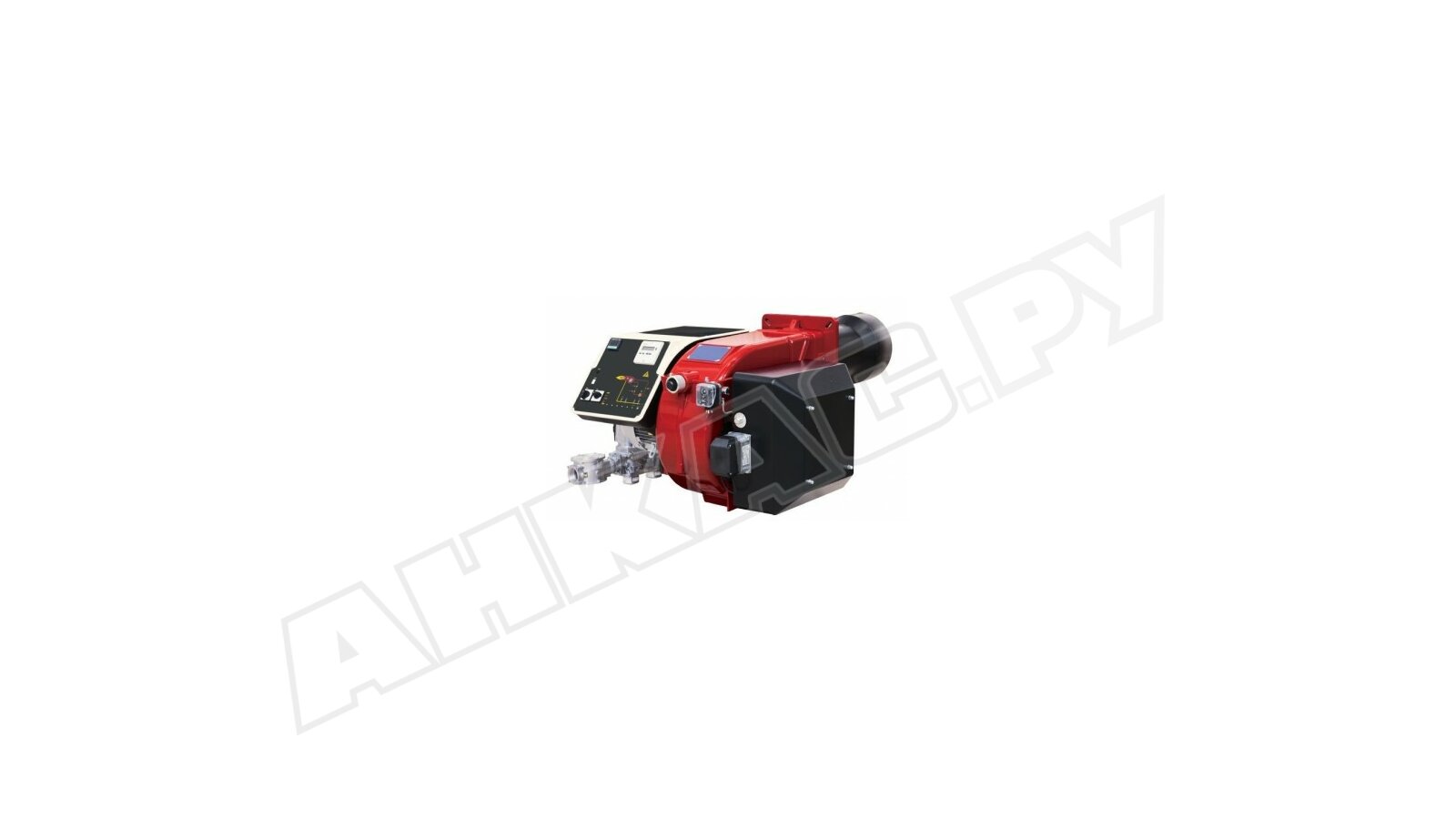

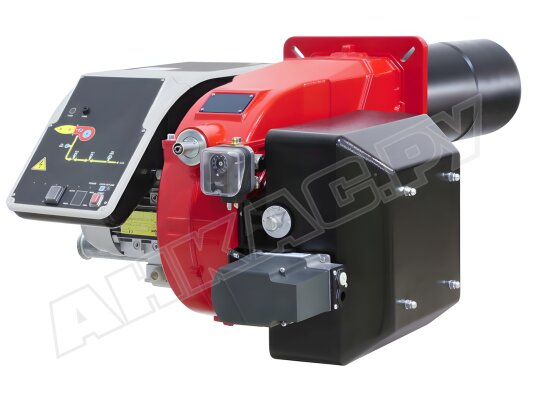

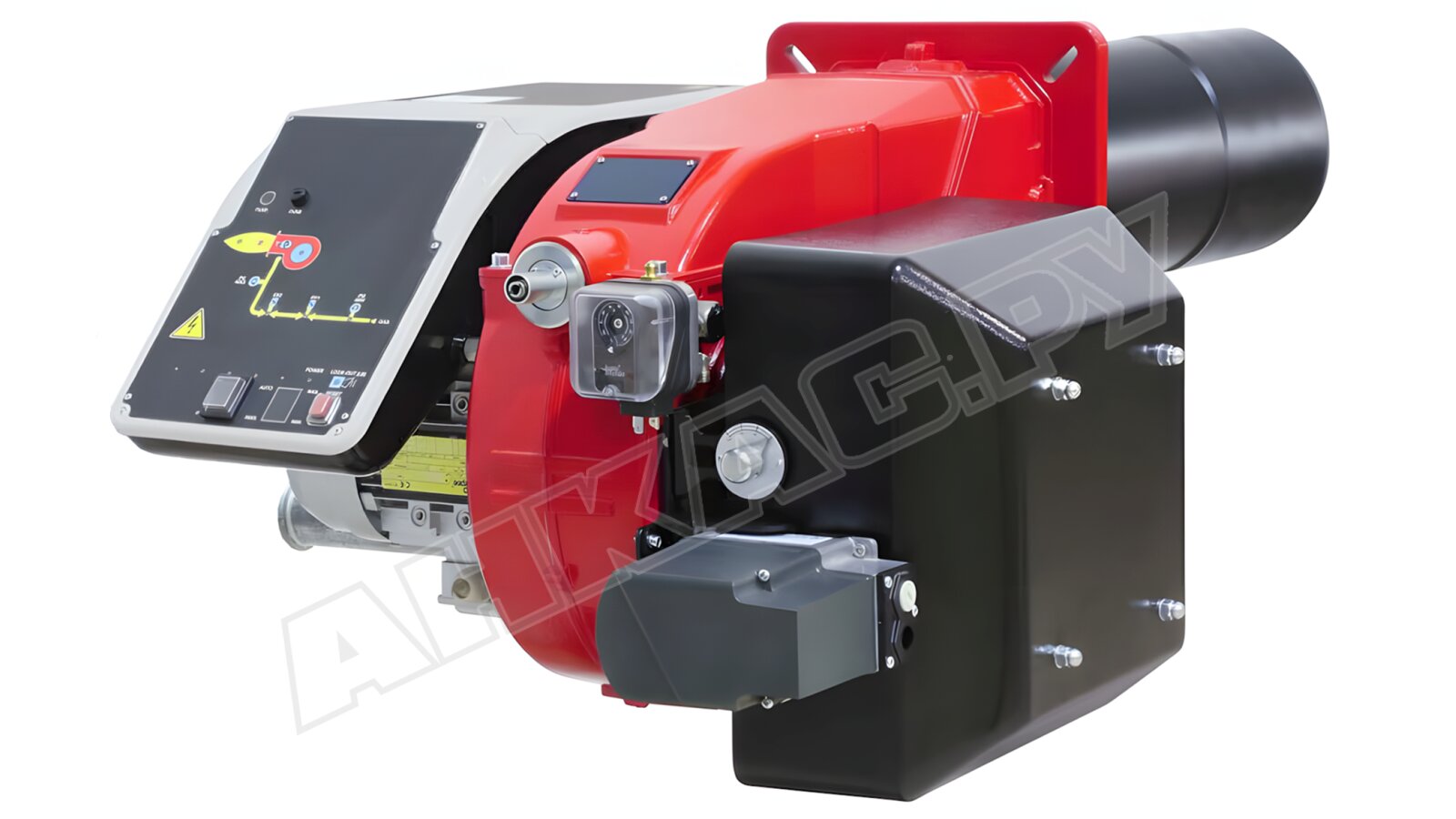

Газовая горелка CIB Unigas C85A M-.PR.SR.RU.A.0.32

Газовая горелка CIB Unigas C85A M-.PR.SR.RU.A.0.32 работает в прогрессивном режиме в диапазоне от 230 до 850 кВт под управлением внешнего термостата. Модель со стандартной головой сгорания, воздухозаборником из АБС-пластика и газовой рампой. Благодаря встроенной системе наддува поддерживает устойчивое горение в топках любого типа.

Основные параметры:

• рабочая среда: природный газ;
• 2-ступенчатое регулирование мощности, плавное переключение между режимами горения;
• давление газа на входе: 360/ 500 мбар (клапаны Dungs MBDLE/ Siemens VGD);
• уровень пыле-, влагозащиты электрических компонентов: IP40;
• звуковое давление: 80 дБ (замеры проведены на расстоянии 1 метра);
• условия эксплуатации: температура окружающей среды -10...+50 °C, влажность до 80%.

Применение

Газовая горелка CIB Unigas может использоваться для комплектации топочного оборудования разного типа, включая котлы с реверсивной топкой, чугунные, трехходовые котлы. Встраивается в промышленные системы подогрева горячей воды, отопления, печи, паро-, теплогенераторы. Прошла испытания в камерах сгорания, соответствующих нормативу EN676. При необходимости применения в котлах с другими размерами топки требуется получить одобрение фирмы-производителя.

Автоматизация и безопасность

Система сжигания совмещает несколько преимуществ, что делает её эффективной и безопасной в эксплуатации.

Полная автоматизация функций. Газовая горелка работает автоматически, под управлением менеджера горения со встроенным микропроцессором. Топочный автомат контролирует работу всех подключенных устройств, безопасность розжига, всех стадий горения, инициирует блокировку системы при сбоях и неполадках.

Прерывистый рабочий цикл Горелка функционирует в повторно-кратковременном режиме. Каждые 24 часа блок автоматики отключает горелку и заново запускает для самодиагностики важных элементов системы безопасности.

Контроль давления газа и воздуха. Реле давления газа служит для отслеживания давления рабочей среды и немедленной блокировки горелки при недопустимом значении.

Для контроля достаточности воздуха на горение предусмотрен датчик-реле давления. Топочный автомат блокирует работу горелки при несоответствии параметра заданному уровню.

Удобство настройки и контроля горения

Для настройки газовой горелки и контроля за текущими стадиями горения в конструкции предусмотрена эргономичная панель с индикацией, переключателями и другими устройствами управления.

Эффективный наддув

В корпус встроен высокопроизводительный вентилятор, нагнетающий воздух в топку. Благодаря принудительному наддуву улучшается смешивание компонентов газовоздушной смеси, ускоряется розжиг, поддерживается стабильное горение пламени в топках разных типов.

Адаптация под конструкцию котла

Огневая голова регулируется по длине вылета для упрощения монтажа горелки, точного позиционирования в котлах разных конструкций.

Регулировка параметров

Электрический сервопривод действует пропорционально на воздушную заслонку и дроссельный газовый клапан. Для регулировки эффективности горения и объема вредных выбросов предусмотрен один кулачок с варьируемым профилем.

Комплектация

В комплектацию входит газовая горелка, газовая рампа с двумя э/м клапанами, пластиковый воздухозаборник.

Модификации горелок CIB Unigas C85A

В линейку входят газовые горелки для сжигания природного газа, пропана, биогаза, с прогрессивным, 2-ступенчатым, модулирующим регулированием мощности, пластиковым и алюминиевым воздухозаборником, длинным и стандартным соплом, газовой рампой разного типа, комплектации и размера соединения. Узнать больше о характеристиках горелок можно у наших специалистов.
