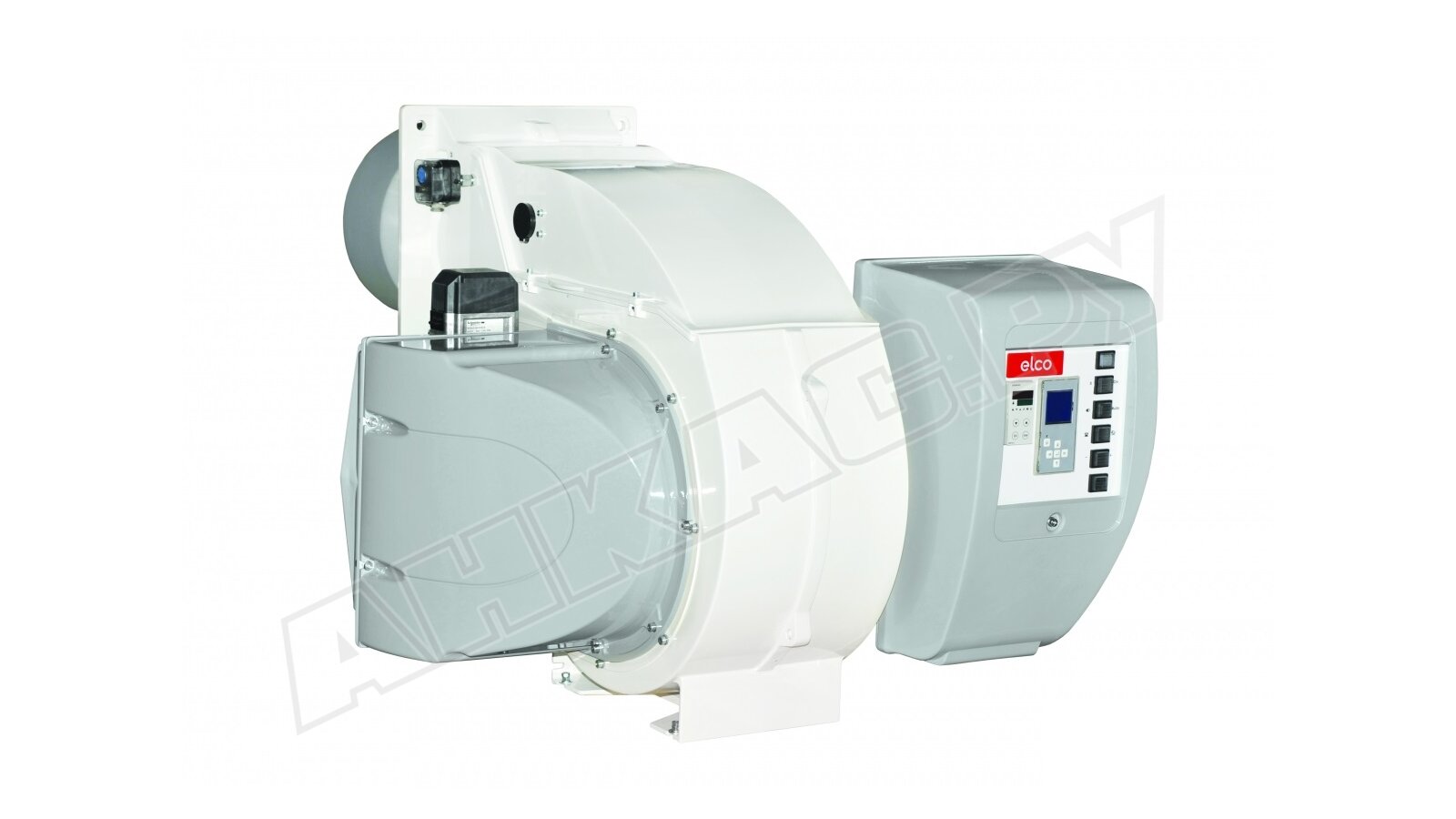

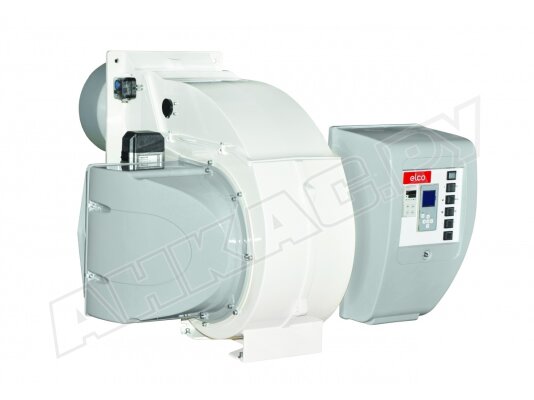

Газовая горелка Elco EK-EVO 7.4500 G-E/BT3/KN

Газовая горелка Elco EK-EVO 7.4500 G-E/BT3/KN, арт: 3752748 предназначена для чистого сжигания природного газа с высоким тепловым эффектом. Работает в автоматизированном режиме. Мощность плавно регулируется в широком диапазоне, от 680 до 5400 кВт (электронная модуляция пламени, 2 ступени). Возможность ориентации кожуха воздухозаборника на ±180° и продуманный дизайн позволяют размещать горелку в любом положении, включая перевернутое. Все основные узлы находятся в легкой доступности, что упрощает настройку, ввод в эксплуатацию и техобслуживание. Горелка соответствует европейским стандартам EN 676 и EN 267.

Подробнее о газовой горелке Elco EK-EVO

Газовая горелка собрана в моноблочном корпусе из прочного и легкого алюминия, оснащена кожухом воздухозаборника. Верхняя крышка корпуса легко снимается, предоставляя доступ к деталям пламенной головы и вентилятору для удобства обслуживания. Не требуется демонтаж рабочего узла с горелки.

В состав газовой горелки входит электрический вентилятор, газовая рампа с фильтром, короткая огневая голова стандартного исполнение Low Nox. Щит управления, который устанавливается на корпус, включает блок управления BT300, электромотор вентилятора, клеммы соединений.

Стандартная огневая голова обеспечивает уверенное воспламенение газовоздушной смеси, чистое сгорание, стабильное горение пламени независимо от типа и конфигурации камеры сгорания.

Для настройки параметров, получения данных о работе горелки на передней панели размещен дисплей с 5-кнопочной клавиатурой и подсветкой. Продуманный интерфейс и универсальный язык программирования Elcogram, в котором используются понятные символы, пиктограммы и числовые обозначения, упрощают регулировку горелки и считывание информации.

Газовые горелки Elco EK-EVO благодаря особой конструкции и ориентируемому на 180° кожуху воздухозаборника могут монтироваться в систему в любом положении.

Основные параметры и особенности горелки:

• электронное прогрессивное регулирование мощности, 2-ступенчатый режим;
• работа от сети питания 400 В, 50 Гц, 230 В, 50/60 Гц;
• диапазон мощности: 680-5400 кВт;
• защита от проникновения пыли, влаги класса IP41;
• низкие выбросы Nox в атмосферу, 2-й класс по EN 676 (< 120 мг/кВтч);
• длина огневой головы – 375 мм (короткая);
• потребляемая мощность – 10050 Вт;
• контроль пламени ионизационным электродом;
• рабочие температуры (окр. среда): 0...+40 °C;
• незначительное звуковое давление (82,5 дБ);
• герметичное соединение с помощью фланцев DN 65, подключение газа справа;
• коэффициент модуляции 1:5;
• газовая рампа в сборе GT-S454-80 / GT-D454-65 / GT-S453-65 / GT-D453-2";
• газовый фильтр для установки перед рампой;
• топочный автомат Lamtec BT300 для управления и контроля функциями;
• автоматическое закрытие воздушной заслонки при остановке горелки для предотвращения оттока тепла через дымоход.

Рабочая среда

Горелки для котлов отопления Elco EK-EVO рассчитаны на использование в промышленных системах сжигания природного газа E, L, LL (стандарт EN 437).

Преимущества:

• электронное регулирование мощности в широком диапазоне;
• чистое сжигание газа, 2 класс экологичности по EN 676;
• автоматизация всех функций управления и контроля;
• высокоэффективный вентилятор;
• стабильность пламени независимо от типа и модификации камеры сгорания;
• собранная и испытанная на заводе газовая рампа;
• продуманная эргономика, встроенный дисплей, удобство настройки;
• простой и понятный язык программирования;
• ориентируемый на 180° кожух воздухозаборника;
• доступность основных узлов горелки для быстрого запуска и обслуживания;
• защита от тепловых потерь при остановке горелки;
• незначительный уровень шума при работе;
• сохранение настроек пламенной головы после выполнения сервисных операций.

Место установки

Газовые горелки для котлов отопления Elco EK-EVO рассчитаны на использование внутри помещений и в зонах с неагрессивной внешней средой, при условии защиты от атмосферных осадков и соблюдения рекомендуемых температур эксплуатации.

Опции

По запросу можно оснастить газовую горелку Elco EK-EVO датчиком О2/СО, шиной интерфейса Profibus, частотным регулятором скорости вентилятора Variatron, PID-регулятором мощности с датчиком. Перечень дополнительных опций можно уточнить у специалистов АНКАС.
