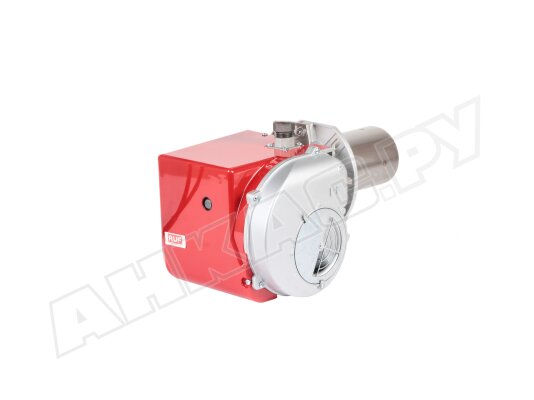

Газовая горелка RUF RTG 12

Газовая горелка RUF RTG 12, арт: RU17170010 работает в автоматизированном режиме, что обеспечивает безопасную эксплуатацию и эффективное горение. Характеризуется стабильным розжигом, устойчивым пламенем, низкими выбросами вредных веществ. Подходит для систем сжигания газа небольшой мощности.

Основные характеристики и особенности:

• одноступенчатое регулирование мощности, рабочий диапазон 49-120 кВт;
• топливо: природный газ по ГОСТ 5542-2014, сжиженный газ по ГОСТ 34858-2022;
• 3 класс экологичности по EN 676, выбросы оксидов азота < 80 мг/ квт·ч;
• питание от сети 220 В, -15%, +10%, 50 Гц;
• прерывистая работа, контролируемая перезагрузка каждые 24 часа;
• контроль пламени ионизационным электродом;
• стандартная огневая голова в комплекте (опционально: удлиненная голова);
• уровень пыле-, влагозащиты электрических компонентов: IP 40;
• защита от недостаточного/ повышенного напряжения (< 175 В);
• автоматическое включение при нормализации сетевых параметров (185 В);
• штекеры с защитой от неверного подключения;
• время отключения питания двигателя вентилятора и трансформатора < 1 сек. при остановке системы.

Конструкция и комплектация

Газовая горелка собрана в компактном коррозиестойком корпусе, защищенном эргономичным кожухом. Оснащена вентилятором с экономичным мотором для подачи воздуха на горение, продувки, эффективного воспламенения горючей смеси и поддержания стабильного пламени. Расход воздуха регулируется путем изменения положения воздушной заслонки и зазора между стаканом огневой головы и диффузора.

Управление работой горелки возложено на топочный автомат LМЕ, что гарантирует точную последовательность выполнения команд, соблюдение всех стадий розжига и горения, безопасную эксплуатацию. Автоматика информирует о рабочем статусе и отказах с помощью цветных светодиодов с кодами.

Электропривод имеет регулируемую шкалу, управляет перемещением воздушной и газовой дроссельной заслонок с высокой точностью. В горелке использованы элементы системы безопасности: реле давления воздуха, электромагнитный запорный клапан, реле минимального и максимального давления газа. Горелка поставляется с газовой рампой, которая размещается справа или слева. Перед ней требуется установить фильтр и ручной запорный газовый кран.

Условия эксплуатации

Местом размещения газовой горелки являются сухие чистые помещения без едких испарений и скоплений пыли. Недопустимо попадание на корпус солнечных лучей, осадков, обледенение. Для безопасной и эффективной работы системы сжигания необходимо обеспечить достаточную вентиляцию и соблюдение температурного режима 0..+40 °C.

Для безопасного функционирования в горелке предусмотрены:

• автоматическое управление процессами розжига, горения, отключения;
• прерывание программы запуска с блокировкой при регистрации постороннего света;
• блокировка при отсутствии сигнала давления воздуха по окончании проверки;
• защитное отключение при падении напряжения/ обесточивании;
• перезапуск при превышении напряжения рабочих параметров;
• блокировка при отсутствии сигнала пламени по истечении периода безопасного розжига;
• остановка работы при срабатывании реле контроля давления газа (мин./ макс.);
• мгновенное реагирование на сбои перекрытием газопровода;
• блокировка при исчезновении пламени в ходе работы горелки.

При активации блокировки срабатывает сигнальная красная лампа.

Применение

Газовая горелка RUF RTG служит для установки на отопительные, водогрейные котлы, теплогенераторы, сушилки и другие промышленные и технологические установки мощностью до 96 кВт.

Достоинства:

• автоматизированное управление всеми процессами и устройствами;
• высокий уровень безопасности, мгновенное срабатывание системы защиты;
• низкие выбросы оксидов азота, 3 класс экологичности;
• продуманная эргономика, удобство эксплуатации и техобслуживания.

Горелки для котлов отопления RUF RTG поставляются в комплекте с огневой головой, штекером для электроподключения, монтажным фланцем с теплоизоляционной прокладкой.
