Дизельная горелка RUF RTL 10

Дизельная горелка RUF RTL 10, арт: RU35530010 обеспечивает сжигание дизельного топлива с тепловой мощностью до 105 кВт. Работает в автоматическом режиме. Соответствует 2 классу экологичности по европейским стандартам EN 676.

Основные характеристики и особенности:

• одноступенчатое регулирование мощности в диапазоне: 47-105 кВт;
• рабочая среда: дизельное топливо вязкостью 4-12 сСт согласно ГОСТ 305-2013;
• 2 класс по объему выбросов вредных веществ по европейским стандартам;
• контролируемая перезагрузка после непрерывной работы 24 часа;
• детектирование пламени с помощью фотодатчика;
• давление топлива (настройка «по умолчанию»): 12 бар;
• автоматизация функций с помощью блока управления LOA24;
• ручная настройка подачи воздуха (положения воздушной заслонки);
• защитное отключение при низком напряжении в сети питания (< 165 В);
• автоматический запуск при нормализации рабочего напряжения (не менее 175 В);
• мгновенное отключение выводов для запального блока, топливных клапанов, двигателя при срабатывании блокировки;
• индикация рабочих состояний и режима аварии;
• возможность дистанционной разблокировки горелки;
• ограничение времени нагрева топлива подогревателем (10 минут);
• несколько попыток запуска во время безопасного розжига (фаза «TSA»);
• визуальная и интерфейсная диагностика;
• операционные температуры (окружающий воздух): 0...+40 °C.

Устройство и комплектация

Горелка RUF RTL имеет блочную конструкцию, собранную из узлов и компонентов европейских производителей. Корпус защищен эргономичным кожухом, уменьшающим уровень звукового давления при работе вентилятора.

В состав горелки входит жидкотопливный насос Suntec, экономичный электродвигатель мощностью 100 Вт, запальный трансформатор с электродом розжига, топочный автомат, вентилятор, фотодатчик, пламенная голова стандартной длины. Возможна установка удлиненной головки сгорания (опция).

Топливо подается на форсунку под давлением, смешивается с воздухом смесительным устройством и воспламеняется с образованием устойчивого и ровного пламени. Управление функциями горелки полностью автоматизировано, осуществляется с помощью встроенной автоматики. Электрические соединения защищены от неправильного подключения.

Для безопасной работы системы сжигания в линию топливоподачи установлен электромагнитный клапан, перекрывающий подачу топлива на горение при сбоях и неполадках. Перезапуск горелки и активация режима диагностики выполняются при нажатии на кнопку сброса.

Многоцветный светодиод в кнопке перезапуска является основным элементом визуальной диагностики. Текущее состояние и информация о сбоях отображается в виде цветовых кодов. Для интерфейсной диагностики используется адаптер OCI400 и компьютерная программа ACS400.

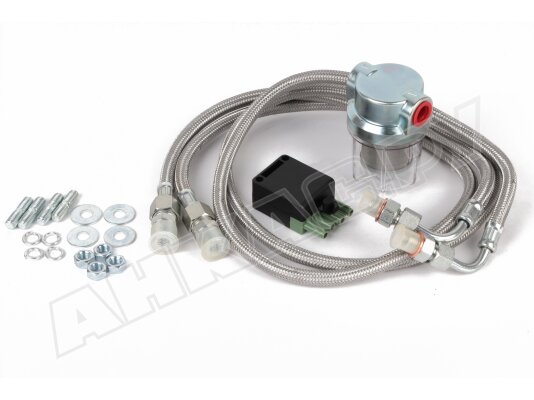

В комплект поставки входит штекер, фильтр топлива, шланги, форсунка, принадлежности для монтажа, в том числе фланец с прокладкой для крепления к котлу.

Для безопасной службы дизельной горелки предусмотрены функции:

• блокировка после попыток перезапуска при потере сигнала пламени во время работы;
• остановка программы запуска, защитная блокировка через 40 сек. при наличии постороннего света в режиме ожидания;
• блокировка при обнаружении постороннего света на фазе предварительной продувки;
• блокировка при отсутствии пламени в конце времени безопасного розжига;
• перезапуск при отключении сети питания или снижении напряжения до < 165 В;
• блокировка при незамыкании контакта подогревателя после 10-минутной работы.

Выход из режима блокировки доступен через 60-90 сек.

Применение

Дизельная горелка RUF RTL служит для сборки водогрейных, паровых котлов, теплогенераторов небольшой мощности.

Достоинства:

• автоматизированное управление, высокий уровень безопасности;
• ровное, стабильное пламя;
• мгновенное перекрытие потока топлива при неполадках;
• защита от пониженного напряжения;
• ограничение времени подогрева топлива;
• индикация рабочих состояний и отказов с помощью цветовых кодов;
• возможность интерфейсной диагностики.

Дизельные горелки для котлов отопления RUF RTL рассчитаны на работу с топливом по ГОСТ 305-2013. При использовании несогласованных видов топлива гарантия производителя утрачивает силу.
