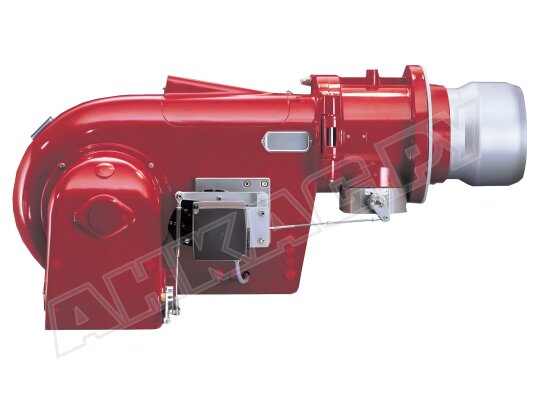

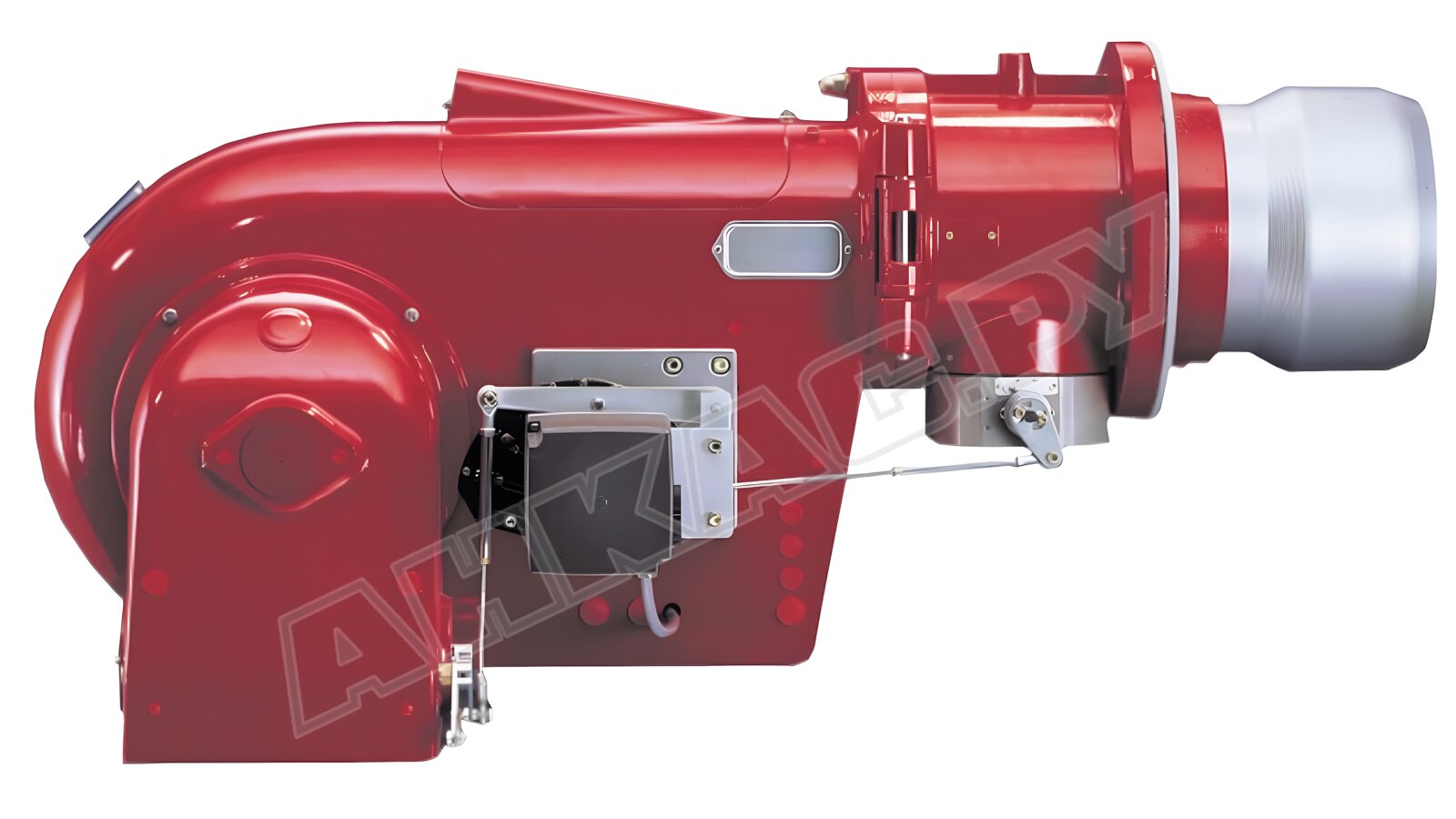

Газовая горелка Weishaupt G 7/1-D, 1, исп. ZD

Газовая горелка Weishaupt G 7/1-D, 1, исп. ZD, арт: 15171491 за счёт высоконапорной вентиляции подходит для оснащения любых котлов и теплогенераторов, в том числе с высоким противодавлением в топке. Сжигает газ с низкими выбросами оксидов азота в атмосферу. Характеризуется высокой эффективностью, широким диапазоном мощности и области применения. Работает полностью в автоматизированном режиме, что обеспечивает безопасную работу котла.

Рабочая среда

Газовая горелка работает на природном газе типа Е, LL, сжиженном газе F.

Контроль за горением пламени

Функции горелки автоматизированы. Управляет всеми процессами менеджер горения. К нему подключается датчик ионизации, отслеживающий наличие пламени. При его отсутствии на автоматику передается сигнал и подача газа мгновенно блокируется.

Регулирование мощности

Газовая горелка Weishaupt G работает в плавно-двухступенчатом режиме. Оснащена сервоприводом со временем выбега 8 секунд. При помощи регулировочного колеса выполняется настройка расхода газа и воздуха. Синхронное действие исполнительных механизмов предотвращает возникновение резких перепадов давления в топке и газовой линии при запуске/ переключении горелки.

Уровни давления первой и второй ступени задаются перед началом работы. Переход с малого на большое горение или наоборот происходит плавно, без скачков потребления топлива.

Газовая арматура

Безопасное функционирование горелки обеспечивает также надежная газовая арматура. В горелках Weishaupt G использованы двойные электромагнитные клапаны класса А, обеспечивающие предохранительную и запорную функции. Блок контроля герметичности способствует повышению безопасности эксплуатации топочной установки, контролирует наличие утечек и передает данные на топочный автомат.

Пониженная пусковая мощность

При запуске горелки в камеру сгорания подается небольшой объем газа. После окончания времени задержки включается подача топлива в соответствии с настройками системы.

Другие параметры и особенности:

• плавно-двухступенчатое регулирование мощности в диапазоне 300-1750 кВт;
• питание от сети переменного тока 230 В;
• связанное регулирование потребления газа и воздуха;
• автоматизированное управление и контроль безопасности;
• защитное отключение при малой нагрузке;
• встроенный коммутационный блок;
• удобный доступ к узлу настройки, осмотру и ТО блока смешивания;
• защита от рассеивания тепла при остановке горелки;
• режим предварительной продувки камеры сгорания;
• незначительный уровень шума (шумоглушитель Weishaupt типа W-SH).

Конструкция

Горелка представляет собой моноблочную конструкцию с двигателем специальной конструкции, размещенным под углом 90° относительно потока воздуха. На оси двигателя размещено колесо вентилятора.

Основные элементы горелки:

• корпус из лёгкого и прочного сплава;
• электродвигатель горелки с классом изоляции F, защитой компонентов класса IP54;
• воздухозаборник, воздушная заслонка, реле давления воздуха;
• электрический вентилятор с оцинкованным колесом;
• устройство зажигания W-ZG02/2, электрод и кабель розжига;
• менеджер горения LFL 1.322 с датчиком пламени с установкой в шкаф управления;
• сервоприводы для регулирования подачи газа и воздуха;
• газовый дроссель;
• откидной в обе стороны фланец с концевым выключателем;
• запорная арматура с двумя э/м клапанами;
• пламенная голова с легким доступом для осмотра и обслуживания;
• уплотнение фланца, крепеж.

Газовая горелка испытана, отвечает нормам EN 676 и директиве по газовому оборудованию 90/396/EWG.

Основные достоинства:

• экологичное, эффективное сжигание газа;
• автоматизация функций, безопасная эксплуатация;
• широкий диапазон регулирования тепловой мощности;
• ровное, устойчивое горение в любых топках;
• плавный переход между первой и второй ступенями;
• откидной фланец, доступность пламенной головы;
• защита от потерь тепла в период ожидания горелки.

Место установки

Газовые горелки для котлов отопления Weishaupt G могут устанавливаться в помещениях, защищенных от осадков, с температурой -15°...+40 °С и влажностью до 80%.

Применение

Газовая горелка подходит для использования в системах отопления, паровых, водогрейных котлах, теплогенераторах, разнообразном технологическом оборудовании. Для перехода с одного вида газа на другой требуется отрегулировать горелку.

За счет эффективного наддува газовая горелка способна преодолевать высокое противодавление, поэтому устанавливается в основном в современные мощные котлы.
