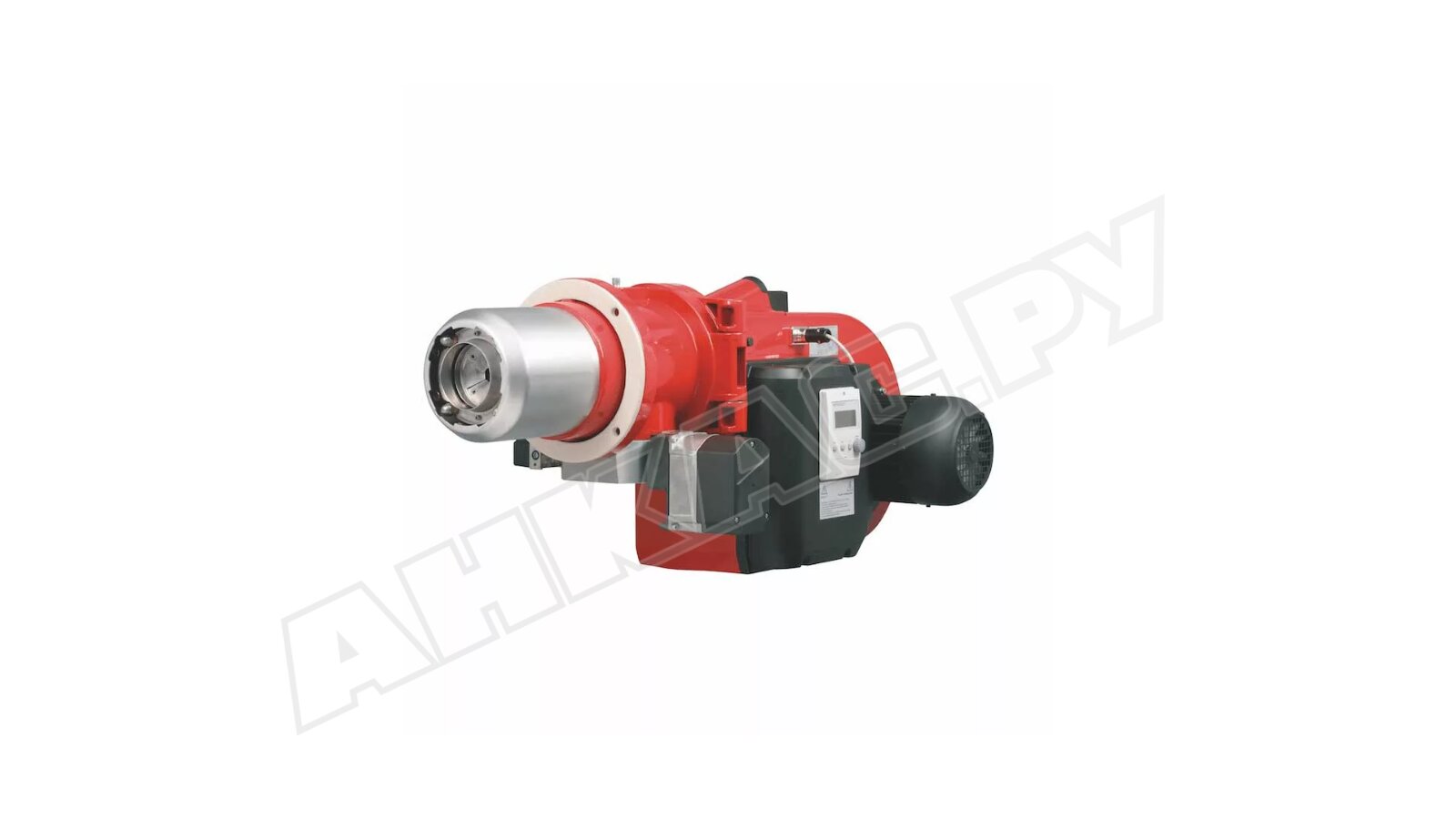

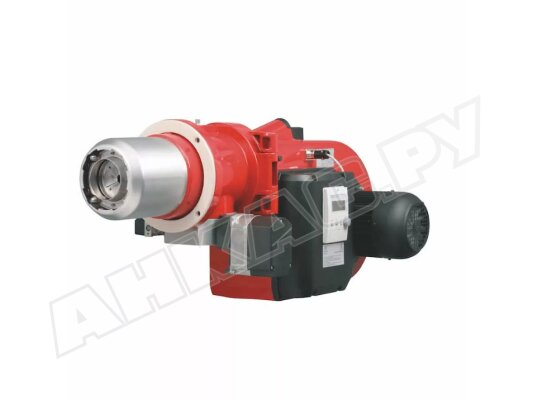

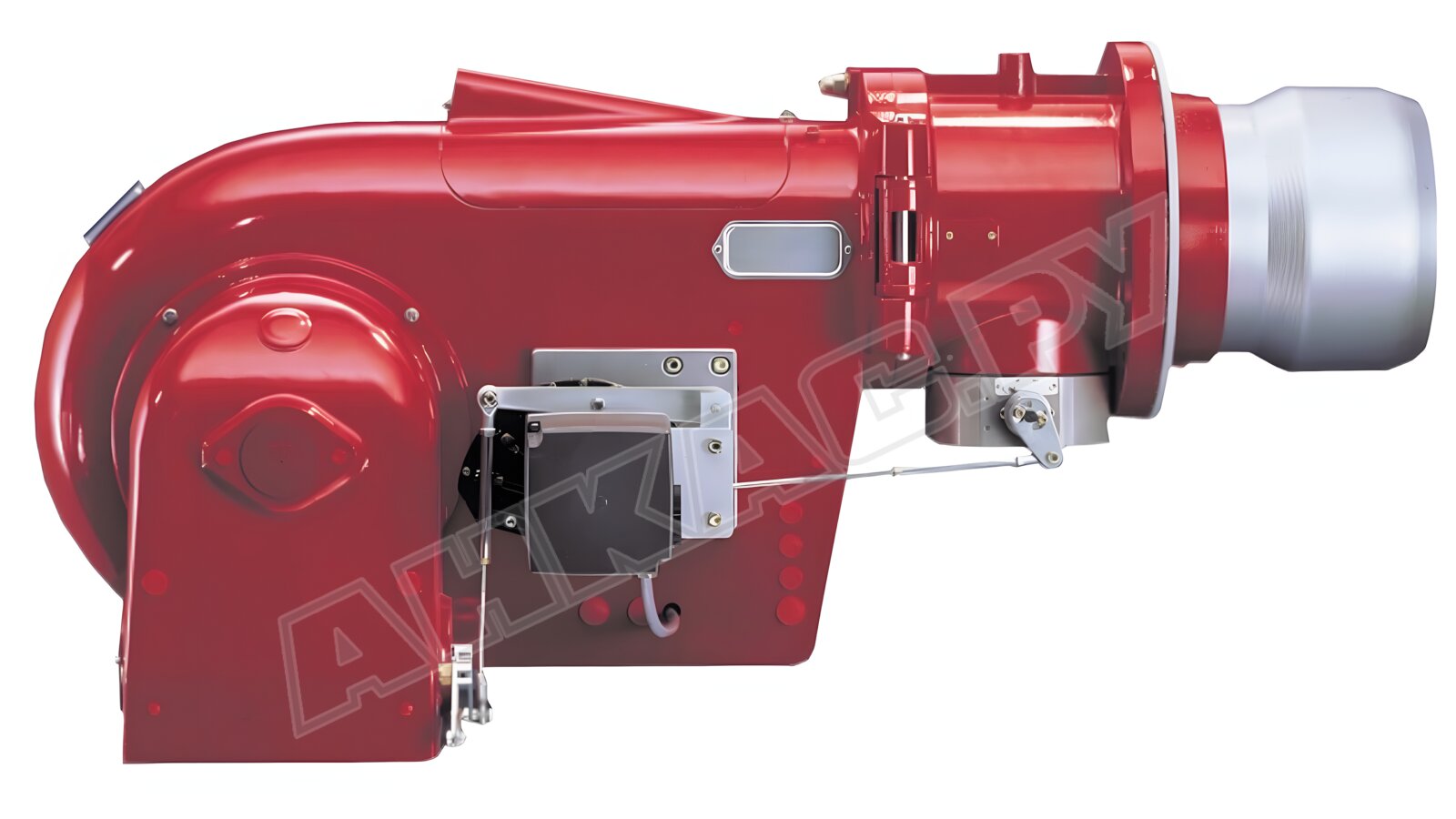

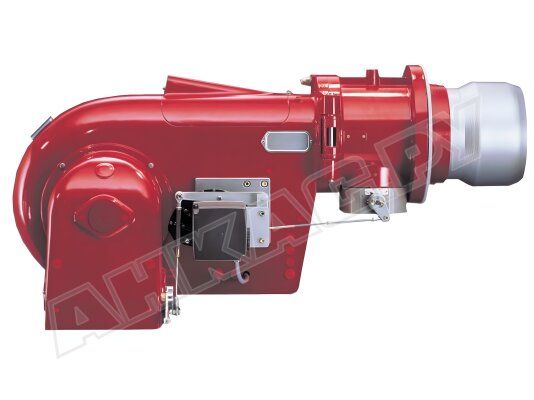

Газовая горелка Weishaupt G 7/1-D, 2, исп. ZD

Газовая горелка Weishaupt G 7/1-D, 2, исп. ZD, арт: 15171493 предназначена для промышленных систем сжигания тепловой мощностью до 1750 кВт. Отличается экологичной, малошумной работой, высоким КПД, экономичным энергопотреблением. За счет высоконапорной вентиляции подходит для топок разного типа.

Рабочая среда

Газовая горелка Weishaupt G служит для сжигания природного газа типа Е, LL, сжиженного газа F. Применение для других видов газа возможно только по согласованию с производителем. Для перехода с одного вида газа на другой требуется отрегулировать горелку.

Подробнее о горелке

Горелка оснащена сервоприводом со временем выбега 8 секунд. Вращением регулировочного колеса настраиваются параметры перемещения воздушной и газовой заслонки. Синхронный ход исполнительных механизмов не допускает резких перепадов давления в камере сгорания и газовой линии при включении и переключении горелки.

Параметры 1-ой и 2-ой ступени задаются перед началом работы горелки. Система автоматически переключается с малого на большое горение или наоборот с учетом потребности в тепле, при этом переход осуществляется плавно, без резких перепадов расхода топлива.

Пониженная мощность запуска

При запуске горелки в топку подается небольшое количество газа для плавного зажигания. После окончания времени задержки включается основная подача газа в соответствии с заданными настройками.

Параметры и особенности:

• плавно-двухступенчатое/ электронномодулируемое регулирование мощности в диапазоне 300-1750 кВт;
• питание от сети переменного тока 230 В;
• управление с помощью блока автоматики;
• защитное отключение при малой нагрузке;
• связанное регулирование газ/воздух с регулировочными шайбами;
• встроенный коммутационный блок;
• удобный доступ к головке горения и настройкам;
• режим предварительной продувки камеры сгорания;
• контроль пламени методом ионизации;
• защита от оттока тепла из системы при остановке горелки;
• низкий уровень шума (шумоглушители Weishaupt типа W-SH).

Газовая арматура

Безопасное функционирование горелки обеспечивает надежная газовая арматура. В горелках Weishaupt G установлены двойные электромагнитные клапаны класса А, которые обеспечивают предохранительную и запорную функции. Блок контроля герметичности повышает безопасность работы горелки, регистрирует наличие утечек и передает данные на топочный автомат для незамедлительного отключения подачи газа и блокировки системы.

Конструкция

Горелка собрана в моноблочном корпусе со встроенным вентилятором. Электродвигатель размещен под углом 90° относительно потока воздуха. На его оси находится вентиляторное колесо.

Основные комплектующие газовой горелки:

• корпус из лёгкого и прочного сплава;
• двигатель горелки с классом изоляции F, электрозащитой класса IP54;
• электрический вентилятор с оцинкованным колесом;
• воздухозаборник, воздушная заслонка, реле давления воздуха;
• запальный трансформатор, электрод и кабель розжига;
• блок автоматики с датчиком контроля пламени для размещения в отдельном шкафу;
• сервоприводы для регулирования подачи газа и воздуха;
• газовый дроссель;
• фланец с концевым выключателем и откидывающейся конструкцией;
• запорная арматура с двумя э/м газовыми клапанами;
• головка горения со свободным доступом для проверки и ТО;
• уплотнение фланца, крепеж.

Газовая горелка проверена и испытана на заводе, соответствует стандартам EN 676 и директиве по газовому оборудованию 90/396/EWG.

Основные достоинства:

• экологичное, эффективное сжигание газа;
• автоматизация функций, безопасная эксплуатация;
• плавное зажигание;
• широкий диапазон регулирования мощности;
• ровное, устойчивое горение в любых топках;
• постепенный переход между ступенями;
• откидной фланец, легкий доступ к огневой голове;
• защита от потерь тепла во врем паузы в работе горелки.

Место размещения

Газовые горелки для котлов отопления Weishaupt G могут размещаться в помещениях, где исключено воздействие атмосферных осадков, с температурой воздуха -15°...+40 °С и влажностью до 80%.

Применение

Газовая горелка используется в составе котлов отопления, паро-, теплогенераторов, различного технологического оборудования. За счет мощного наддува способна преодолевать высокое противодавление, поэтому устанавливается, как правило, в современные мощные котлы.
