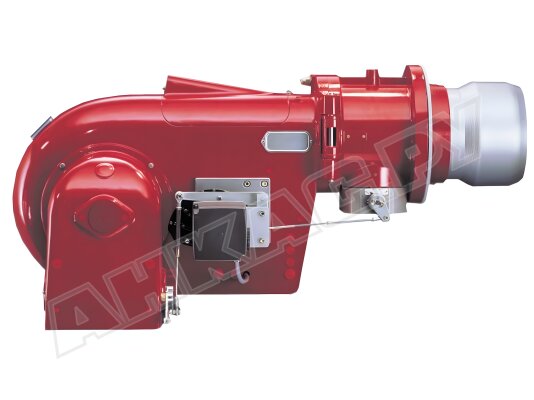

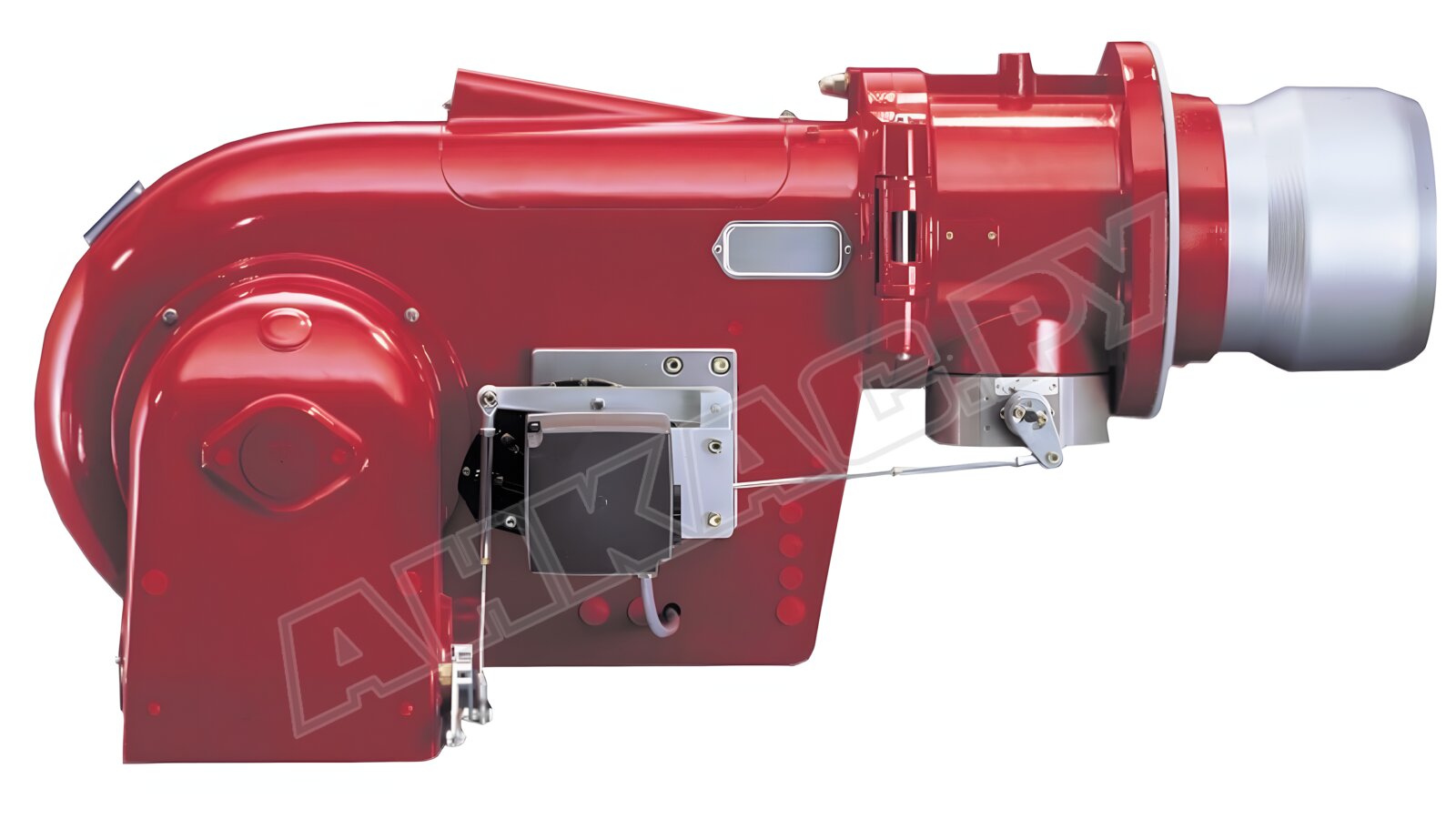

Газовая горелка Weishaupt G 7/1-D, 1, исп. ZMD

Газовая горелка Weishaupt G 7/1-D, 1, исп. ZMD, арт: 15171781 служит для эффективного, чистого и тихого сжигания газа. Может работать на разных типах газообразного топлива без необходимости переоборудования. За счёт мощной вентиляции поддерживает стабильное горение даже в топках с повышенным аэродинамическим сопротивлением, что расширяет сферу применения. Соответствует европейскому стандарту EN 676.

Регулирование

Газовая горелка Weishaupt G с медленным регулированием мощности работает в плавно-двухступенчатом или электронномодулируемом режиме. Синхронный ход исполнительных механизмов предотвращает резкие скачки давления в топке и линии подачи газа при пуске и переключении горелки.

Перед началом работы задаются параметры мощности первой и второй ступеней. С учетом потребности в тепле система автоматически переключается с малого на большое горение или наоборот. Переход осуществляется плавно, без больших перепадов расхода топлива.

Рабочая среда

Газовые горелки линейки Weishaupt G применяются для сжигания природного газа типа Е, LL, сжиженного газа F. Информацию о возможности работы с другими газами необходимо получить у компании-производителя. Для перехода между режимами (метан / пропан) требуется перенастроить горелку.

Особенности и основные параметры:

• электронная модуляция или 2-ступенчатое плавное регулирование;
• рабочий диапазон: 300-1750 кВт;
• питание от сети переменного тока 230 В;
• время выбега сервопривода 20 сек. при плавно-двухступенчатом регулировании, 20 или 42 сек. при электронной модуляции мощности;
• поступление газа в небольшом объеме при запуске горелки (плавное зажигание);
• микропроцессор для точного управления функциями и устройствами;
• защитное отключение при малой нагрузке;
• связанное регулирование газа и воздуха с регулировочными шайбами;
• ионизационный контроль горения пламени;
• встроенный коммутационный блок;
• откидываемый вправо-влево корпус горелки;
• доступность узла смешивания для обслуживания;
• режим предварительной продувки камеры сгорания;
• полное перекрытие воздушного канала при остановке горелки, защита от теплопотерь;
• бесшумное горение (шумоглушитель Weishaupt типа W-SH).

Конструкция и комплектация

Горелка представляет собой единый моноблок. Электродвигатель размещен под прямым углом относительно воздушного потока. На его оси смонтировано оцинкованное колесо вентилятора. Регуляторы для настройки горелки и рабочие узлы хорошо просматриваются и легкодоступны. Корпус откидывается в любую сторону (вправо/влево), что облегчает осмотр и обслуживание головки горения.

В состав горелки входят:

• автомат горения, управляющий всеми функциями;
• двигатель горелки класса изоляции F, электрозащиты IP54;
• датчик ионизации для отслеживания пламени;
• воздухозаборник, воздушная заслонка, реле давления воздуха;
• трансформатор, электрод и кабель поджига;
• сервоприводы газовой и воздушной заслонок;
• откидывающийся фланец с концевым выключателем;
• смесительное устройство;
• запорная газовая арматура;
• уплотнение фланца, крепеж.

В состав газовой арматуры входит двойной электромагнитный клапан класса А с предохранительной и отсечной функциями. Для максимальной безопасности газовой установки используется блок контроля герметичности.

Основные достоинства:

• электронная модуляция или плавное двухступенчатое регулирование;
• возможность перехода с одного вида газа на другой;
• чистое, тихое сжигание газа с высоким тепловым эффектом;
• широкий диапазон регулирования мощности;
• микропроцессор для точного управления и безопасного функционирования;
• плавный розжиг и переход между ступенями;
• откидной фланец для доступности деталей и узлов;
• защита от тепловых потерь при остановке горелки.

Условия эксплуатации

Газовые горелки для котлов отопления Weishaupt G стабильно работают при температурах -15°...+40 °С и влажности до 80%. Устанавливаются внутри закрытых помещений.

Область применения

Горелки Weishaupt G подходят для топок с низким и высоким противодавлением. Встраиваются в котлы отопления, нагрева воды, промышленные паро-, теплогенераторы, технологическое оборудование.
