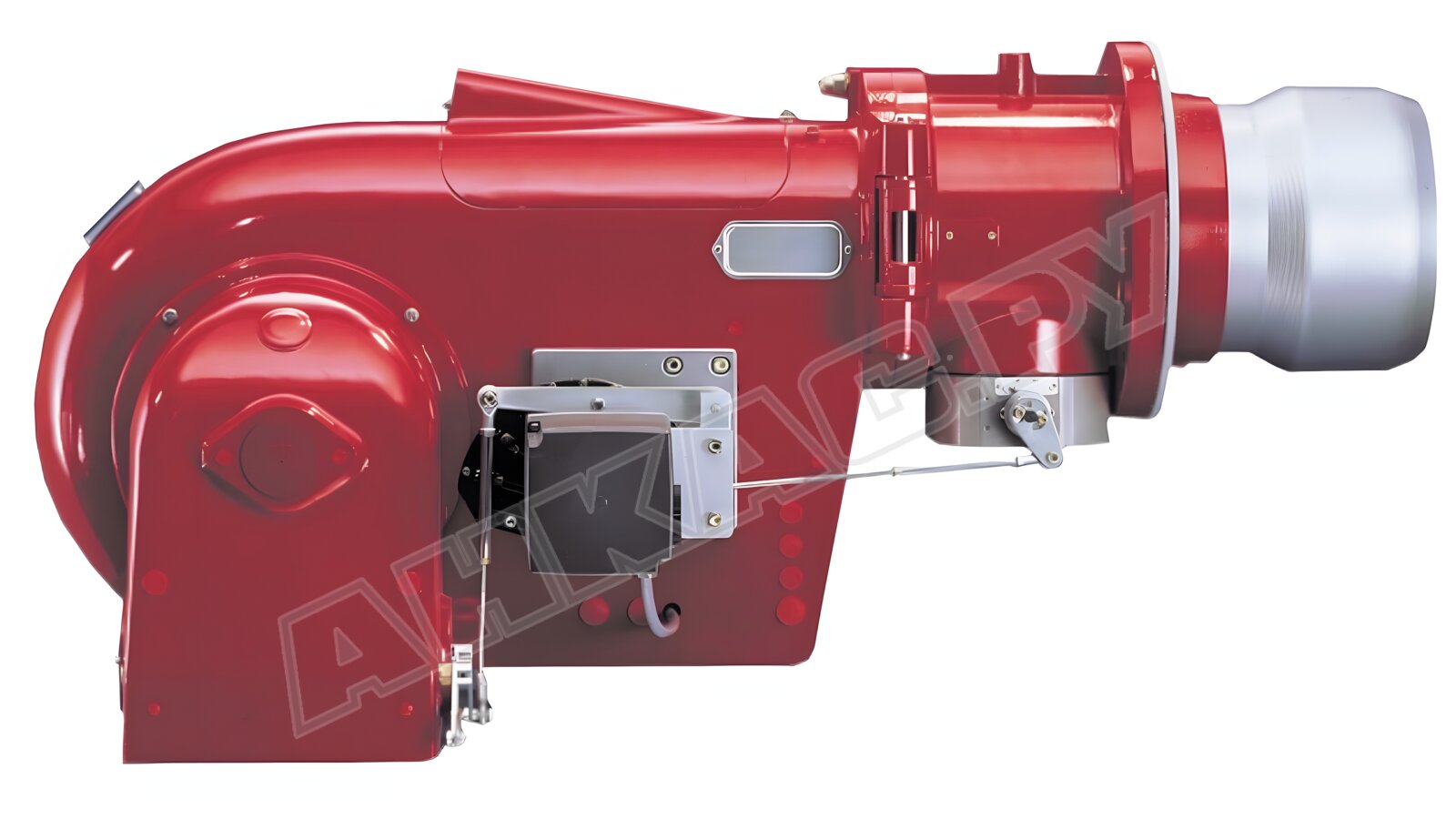

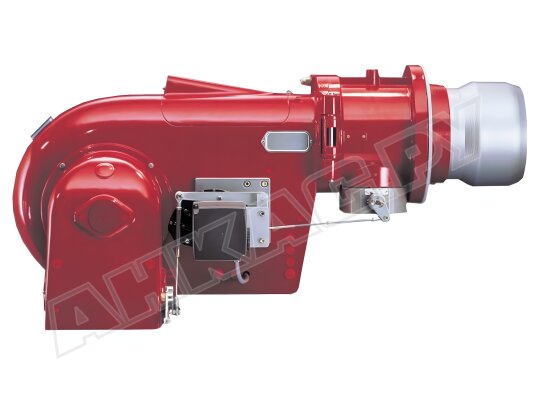

Газовая горелка Weishaupt G 7/1-D, 2, исп. ZMD

Газовая горелка Weishaupt G 7/1-D, 2, исп. ZMD, арт: 15171783 проста в настройке и техобслуживании. Соответствует стандартам безопасности и надежности, установленным нормативом EN 676 и директивами по газовому оборудованию 90/396/EWG. За счет устойчивых характеристик вентилятора создает высокое нагнетательное давление и поддерживает свободное от пульсаций горение пламени в котлах с высоким сопротивлением в топке.

Регулирование мощности

Газовая горелка Weishaupt G с медленным регулированием мощности (20-42 сек.) может работать в плавно-двухступенчатом или электронномодулируемом режиме. Для 2-ступенчатой эксплуатации устанавливаются параметры для первой и второй ступеней мощности. Автоматический переход между ступенями осуществляется плавно, исходя их потребностей в тепле.

Синхронный ход исполнительных механизмов исключает резкие перепады давления в камере сгорания и линии подачи газа при пуске и переключении горелки.

Рабочая среда

Горелка работает на природном газе типа Е, LL, сжиженном газе F. При необходимости использования других видов газа требуется согласование с компанией-производителем. Переключение между природным и сжиженным газом осуществляется путем перенастройки горелки.

Особенности и основные параметры:

• электронная модуляция или плавное регулирование на 2-х ступенях;
• рабочий диапазон: 300-1750 кВт;
• питание от сети переменного тока 230 В;
• время выбега сервопривода: 20 секунд при плавно-двухступенчатом регулировании, 20 или 42 секунды при электронной модуляции мощности;
• плавное зажигание за счет пониженного объема подачи газа при розжиге горелки;
• автоматизация всех функций, контроль герметичности для безопасной работы;
• защитное отключение при малой нагрузке;
• связанное регулирование газ/воздух с регулировочными шайбами;
• отслеживание пламени с помощью ионизационного электрода;
• встроенный коммутационный блок;
• откидывающийся вправо-влево корпус горелки;
• доступность узла смешивания для обслуживания;
• режим предварительной продувки камеры сгорания;
• закрытие канала подачи воздуха во время паузы, недопущение теплопотерь;
• горение без шума (шумоглушитель Weishaupt типа W-SH).

Конструкция и комплектация газовой горелки

Горелка собрана в моноблочном корпусе с интегрированным вентилятором. Электродвигатель эксклюзивной конструкции (разработка Weishaupt) размещен под углом 90° относительно потока воздуха. На оси двигателя находится вентиляторное колесо. Корпус может откидываться в любую сторону (вправо/влево), предоставляя свободный доступ для осмотра и обслуживания головки горения.

Основные комплектующие горелки:

• менеджер горения, управляющий всеми функциями и подключенными устройствами;
• двигатель горелки класса изоляции F, электрозащиты IP54;
• сервоприводы газовой и воздушной заслонок;
• воздухозаборник, воздушная заслонка, реле давления воздуха;
• трансформатор зажигания, электрод и кабель поджига;
• датчик ионизации для отслеживания пламени;
• фланец откидного типа с концевым выключателем;
• головка горения;
• запорная газовая арматура;
• уплотнение фланца, крепежные элементы.

В состав газовой арматуры включен двойной электромагнитный клапан (оба клапана класса А) с функциями безопасности и отсечки. Устройство контроля герметичности клапанов отслеживает надежность газовой арматуры, и при выявлении утечек автомат незамедлительно блокирует подачу газа.

Условия эксплуатации

Газовые горелки для котлов отопления Weishaupt G эксплуатируются при температурах окружающей среды -15°...+40 °С и влажности до 80%. Устанавливаются внутри закрытых помещений.

Основные достоинства:

• электронная модуляция или 2-ступенчатое плавное регулирование;
• простой переход с одного вида газа на другой;
• чистое, тихое сжигание газа с высоким КПД;
• широкий диапазон регулирования мощности;
• автоматика для точного управления и безопасной эксплуатации;
• плавный розжиг;
• откидываемый корпус горелки;
• автоматическое прекращение воздухоподачи при остановке операций горения.

Область применения

Купить газовые горелки Weishaupt G можно для различных применений. За счет принудительного наддува они преодолевают высокое сопротивление камеры сгорания, поэтому устанавливаются преимущественно в современные топки высокой и средней мощности. Входят в состав котлов отопления, водогрейных установок, промышленных паро-, теплогенераторов, технологического оборудования.
