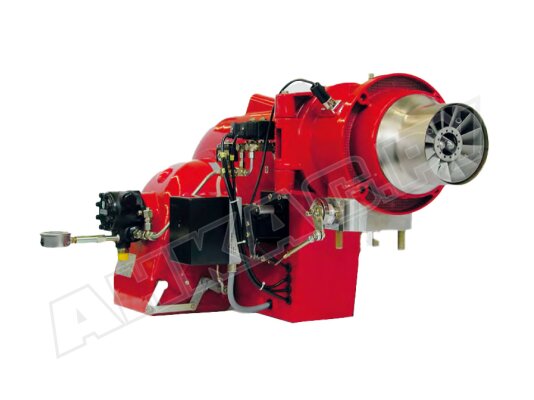

Газодизельная горелка Weishaupt RGL 9/1-D, 2, ZMD

Комбинированная горелка Weishaupt RGL 9/1-D, 2, исп. ZMD, арт: 65691783 сочетает все преимущества двух раздельных систем сжигания (газ / дизельное топливо). Позволяет экономить средства и время на монтаж и наладку двух отдельных установок. Работает автоматически, что способствует комфортной и безопасной эксплуатации.

Рабочая среда

Комбинированные горелки Weishaupt серии RGL сжигают природный газ Е и LL, сжиженный газ F, легкое жидкое топливо EL вязкостью до 6 мм2/с при t +20 °С.

В горелках можно использовать только сухой и чистый газ. Запрещено использование горелок для других видов топлива без согласования с фирмой-производителем.

Регулирование мощности

Мощность газодизельной горелки регулируется:

• в плавно-двухступенчатом режиме с максимальным временем выбега сервопривода 20 секунд. . Переключение между ступенями происходит автоматически, плавно;
• при оснащении электронным регулятором – в модуляционном режиме (время выбега сервопривода – до 42 сек.).

Подробнее о горелке

Конструкция горелки представляет собой компактный моноблок, в котором размещен вентилятор. Двигатель установлен под прямым углом относительно потока воздуха, и служит для привода вентилятора и топливного насоса.

Горелка поставляется в двойным электромагнитным клапаном класса А для управления потоком газа. Устройство проверки герметичности клапанов обязательно для оснащения систем сжигания мощностью свыше 1200 кВт.

Жидкотопливный модуль представлен насосом для двухтрубной системы подключения (базовое исполнение), э/м запорными клапанами, форсуночным блоком, форсунками, топливными шлангами.

Крышка корпуса откидывается, позволяя легко осматривать и обслуживать рабочий узел. Концевой выключатель предотвращает случайный запуск горелки с открытой крышкой.

В комплектацию входит головка сгорания и монтажные принадлежности (фланец, уплотнение, крепеж).

Особенности и характеристики:

• гибридная система сжигания со стандартной перенастройкой на необходимый вид топлива;
• регулирование мощности в диапазоне: 600-3600 кВт;
• потребление топлива: 85-302 кг/ч;
• рабочее напряжение: 400 В;
• связанное регулирование топливо/воздух с регулировочными шайбами;
• медленное регулирование, время выбега сервопривода – до 20 или 42 сек;
• микропроцессор для точного управления функциями и подключенными устройствами;
• отслеживание пламени с помощью ультрафиолетового датчика;
• уровень пыле-, влагозащиты электрических компонентов класса IP 40;
• плавный запуск на пониженной пусковой мощности;
• предварительная продувка камеры сгорания;
• магнитный клапан зажигания (газ);
• регулировка выступа огневой трубы для оптимизации положения в камере сгорания;
• электромагнитная муфта;
• автоматическое закрытие воздушной заслонки во время паузы/ отключения горелки;
• использование звукоизолирующих материалов для снижения уровня шума;
• возможность обмена данными с вышестоящей системой управления

Применение

Двухтопливные горелки Weishaupt RGL предназначены для оснащения промышленных котельных и технологических установок. За счет способности преодолевать высокое сопротивление в любой камере сгорания подходят, в первую очередь, для современных мощных котлов. Встраиваются в водогрейное, отопительное оборудование, воздухонагреватели, паровые котлы.

Основные достоинства:

• 2-топливный режим работы (газ/ легкие виды жидкого топлива);
• плавно-двухступенчатое регулирование или электронная модуляция;
• синхронизация хода исполнительных механизмов;
• регулируемый выступ пламенной трубы;
• использование в любых типах камер сгорания;
• точная работа на базе микропроцессорных технологий;
• плавный розжиг, устойчивое горение пламени, отсутствие пульсаций;
• корпус с 2-сторонним открытием (влево и вправо, на выбор);
• удобный доступ к обслуживаемым деталям;
• защита от рассеивания тепла во время простоя горелки.

Условия эксплуатации

Комбинированные горелки для котлов отопления Weishaupt RGL устанавливаются в закрытых помещениях, в которых поддерживается температурный режим -15...+40 °С и влажность до 80%.
