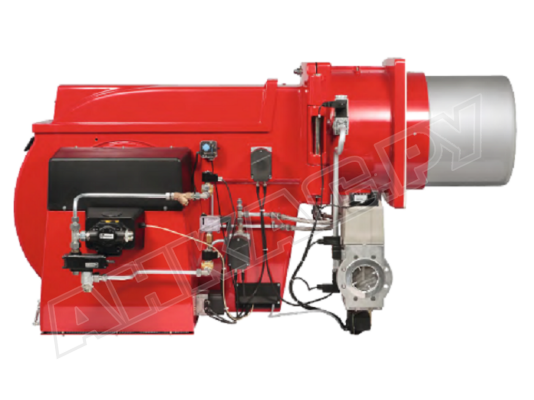

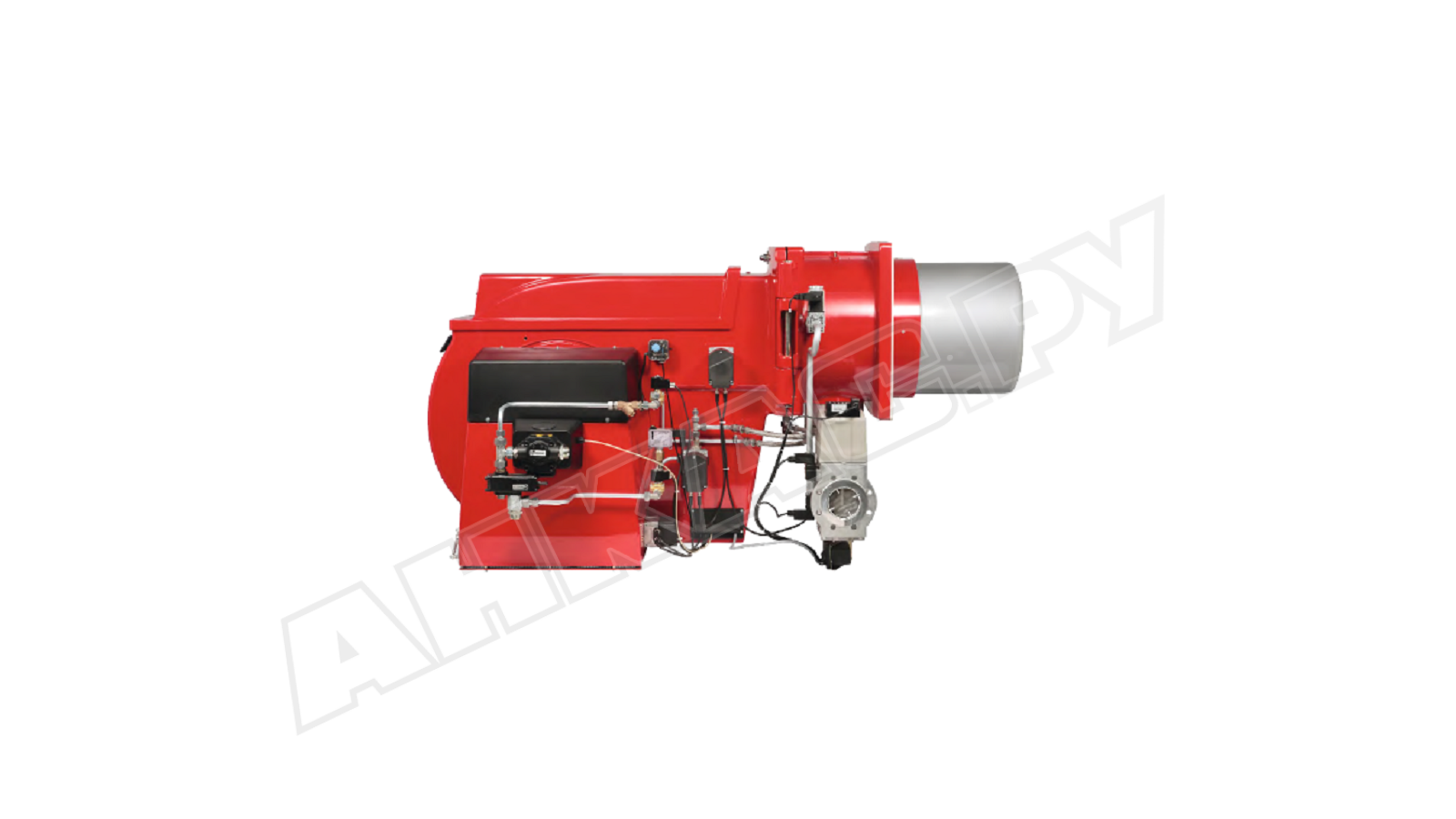

Газомазутная горелка Weishaupt RGMS 7/1-D, 1 1/2, ZMD без насоса
- Вид топлива: газ/мазут
- Мощность горелки: от 300 до 1575 кВт
- Исполнение горелки: прогрессивная-механическая
- Тип пламенной трубы: стандартная
- Длина пламенной трубы: 230 мм
- Электропитание: 220 В
Описание товара
Комбинированная горелка Weishaupt RGMS 7/1-D, 1 1/2, исп. ZMD без насоса, арт: 65871783-11001789 произведена в соответствии с европейскими нормами безопасности и экологичности EN676, EN267. Проверена и испытана на заводе. Сжигает газ и жидкое топливо средней/ высокой вязкости. Разработана для оснащения камер сгорания любого типа.
Рабочая среда
Комбинированные горелки Weishaupt линейки RGMS служат для сжигания:
- природного газа Е, LL;
- сжиженного газа B/P;
- мазута S, М вязкостью до 50 мм2/с при t 100°С.
Регулирование мощности
Мощность регулируется в плавно-двухступенчатом или модулируемом режиме при установке электронного регулятора (не включен в комплект поставки). Горелка автоматически переключается на необходимую ступень мощности с учетом запроса в тепле. Переход между режимами малого и большого горения происходит плавно, что исключает резкие перепады давления в топливной магистрали.
Предохранительное э/м устройство
Форсуночный блок горелки оснащен затвором с электромагнитной катушкой. Запорное устройство обеспечивает функцию предохранительного органа, блокирует подающую и возвратную линию во время предварительной продувки и штатного выключения.
Параметры и особенности:
- комбинированная система сжигания (газ / мазутное топливо);
- плавно-двухступенчатое/ электронномодулируемое регулирование;
- рабочий диапазон мощности: 300-1575 кВт;
- питание от электрической сети 230 В;
- параметры соединения: Rp 1 ½";
- автоматический режим работы, микропроцессорное управление;
- встроенный вентилятор для подачи воздуха под давлением;
- повышенное давление в устройстве смешивания;
- устойчивое пламя во всех типах камер сгорания;
- запуск на пониженной пусковой мощности при сжигании газа;
- предварительный подогрев мазута для снижения вязкости и равномерного распыления;
- промывка форсунки при использовании мазутного топлива S;
- контроль пламени ультрафиолетовым датчиком;
- температурный выключатель для выбора режима запуска (холодный/ кратковременная промывка);
- конструкция с откидным корпусом, удобный доступ для обслуживания;
- электромагнитный затвор на форсуночном блоке;
- концевой выключатель для исключения запуска горелки в открытом состоянии;
- оснащение двойным газовым э/м клапаном класса А;
- функция контроля клапанов на наличие утечек;
- предотвращение рассеивания тепла при остановке горелки за счет автоматического закрытия заслонки воздуха;
- установка шумоглушителя для снижения звукового давления.
Предварительный подогрев топлива
На горелках Weishaupt RGMS осуществляется подогрев форсуночного блока с температурным регулированием, за счет чего поддерживается постоянная температура подогрева. На держателе нагревательного патрона смонтирован температурный датчик. На форсунку поступает топливо заданной температуры, что обеспечивает равномерное распыление и образование однородного состава топливовоздушной смеси.
Менеджер горения
Комбинированные горелки для котлов отопления Weishaupt оснащены цифровым менеджером горения, который управляет всеми стадиями горения, контролирует подачу топлива и воздуха, горение пламени, герметичность газовых клапанов, обеспечивает оптимальный состав топливовоздушной смеси, проверяет правильность взаимодействия устройств и компонентов. За счет автоматизации функций обеспечивается высокий уровень безопасности и комфорта при эксплуатации горелки.
Достоинства:
- работа на двух видах топлива (газ / мазут);
- регулирование мощности в широком диапазоне;
- подготовка мазута с помощью устройства подогрева с регулятором температуры;
- двойная промывка форсунки при запуске;
- режим электронной модуляции при установке электронного регулятора;
- уверенный наддув, стабильность пламени в любых топках;
- точное микропроцессорное управление и контроль функций;
- дополнительная защита от утечек с помощью автоматического затвора форсунки;
- откидной тип корпуса, удобный доступ к основным компонентам;
- закрытие канала подачи воздуха при остановке горелки, исключение потерь тепла;
- недопущение запуска во время техобслуживания (концевой выключатель на фланце);
- широкие возможности коммуникации.
Размещение
Комбинированные горелки для котлов отопления Weishaupt рассчитаны на эксплуатацию в закрытых помещениях с температурой -15...+40 °С и влажностью до 80%.
Применение
Горелка используется в тепловых установках мощностью до 1575 кВт. Встраивается в котлы отопления, подогрева горячей воды, паро-, теплогенераторы, сушильное и другое технологическое оборудование.
Основные характеристики
* Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
