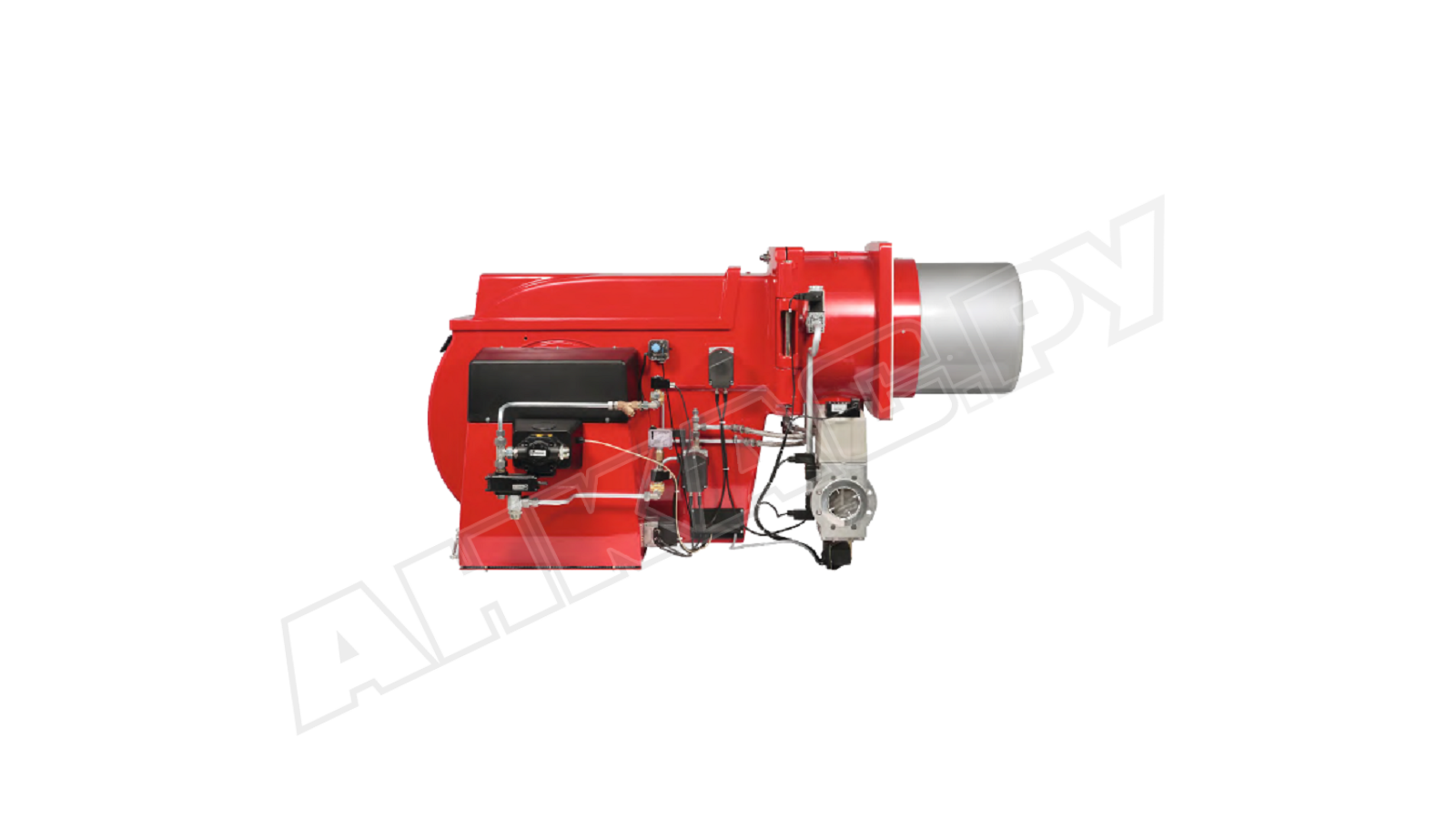

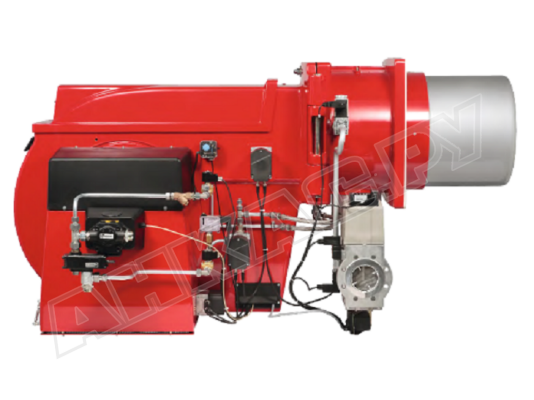

Газомазутная горелка Weishaupt RGMS 9/1-D, DN 100, ZMD

Комбинированная горелка Weishaupt RGMS 9/1-D, DN 100, исп. ZMD, арт: 65896783 может поочередно сжигать газ и жидкое топливо. Переход с одного на другой вид топлива осуществляется вручную или автоматически. Горелка применяется в технологических процессах и системах теплоснабжения, где целесообразно выбирать альтернативное топливо из соображения экономичности или безопасности. Особенностью типоряда RGMS являются надежная работа, продолжительный срок службы и наглядное расположение всех конструктивных элементов.

Используемое топливо: природный газ, сжиженный газ, дизельное топливо (EL), мазут, (M, S), сырая нефть.

Работа с жидким топливом

Для эффективного сжигания топлива высокой вязкости горелка оснащена подогревателем форсуночного блока, благодаря которому поддерживается постоянная температура подогрева. С помощью температурного регулятора задается оптимальный режим нагрева с учетом характеристик топлива и условий эксплуатации. Доступная регулировка температуры разблокировки – 65 °С или 130 °С. Стандартная настройка – 65 °С.

На держателе нагревательного патрона закреплен температурный датчик, контролирующий нагрев. На форсунку поступает топливо необходимой температуры и вязкости, что обеспечивает равномерное распыление и способствует образованию однородной топливовоздушной смеси.

На форсуночном блоке предусмотрено дополнительное устройство безопасности – электромагнитный предохранительный затвор. Он блокирует прямую и обратную линии, предотвращает утечки топлива. Срабатывает в ходе предпродувки и штатном отключении.

Подробнее о комбинированной горелке RGMS исп. ZMD

• Комбинированный тип системы сжигания с возможностью переключения без внешнего вмешательства.
• Тип регулирования – плавно-двухступенчатый (плавное переключение с одной ступени на другую, отсутствие перепадов потребления топлива и давления). Модуляция мощности при дооснащении (опция). Широкий диапазон регулирования, от 500 до 3240 кВт. Связанное регулирование воздуха и топлива.
• Полностью автоматическая работа благодаря встроенному микропроцессору. Точное цифровое управление и контроль горения на каждом этапе. Защитное отключение при обнаружении сбоев.
• Автоматическое размыкание связи между топливным насосом и электродвигателем при работе на газе.
• Принудительный наддув воздуха с помощью вентилятора. Улучшенные условия для смешивания воздуха с топливом, получения однородного состава топливовоздушной смеси.
• Комплектация газовой арматурой в соответствии с нормами EN 676 (двойной электромагнитный газовый клапан DMV класса А). Функция проверки герметичности клапанов.
• Поворотный фланец, облегчающий доступ к огневой трубе, форсункам и электродам зажигания. Корпус легко откидывается в сторону после откручивания центрального винта на фланце горелки.
• Концевой выключатель на фланце для предотвращения случайного запуска горелки с открытым корпусом.
• Контроль пламени с помощью УФ-датчика. Образующийся ток сигнализирует о наличии и интенсивности пламени. В случае утери сигнала пламени горелка отключается.

Цифровое управление

Горелка оснащена цифровым менеджером горения, который управляет всеми функциями и устройствами, контролирует пламя через УФ-датчик, отслеживает давление топлива и воздуха, информирует о работе системы через цветную индикацию, диагностирует функционирование компонентов и их взаимодействие.

Достоинства:

• сжигание газа и жидкого топлива, переключение на альтернативное топливо;
• широкий диапазон регулирования и области применения;
• продуманная конструкция с удобным доступом к узлам и настройкам;
• автоматическая работа, встроенный микропроцессор;
• поддержание постоянной температуры на блоке форсунки;
• возможность выбора оптимальной температуры топлива для запуска;
• моноблочный дизайн, откидной кожух;
• плавно-двухступенчатое или модуляционное регулирование мощности;
• предохранительный затвор головки форсунки, исключение утечек;
• промывка форсунки в процессе запуска;
• защита от запуска с открытым корпусом;
• автоматическое перекрытие воздушного канала при остановке горелки.

Применение

Комбинированная горелка Weishaupt RGMS предназначена для оснащения систем теплоснабжения, используемых в технологических процессах и системах отопления. Входит в состав отопительных, водогрейных, паровых котлов, сушильных камер, воздухонагревателей.

Размещение

Комбинированные горелки для котлов отопления Weishaupt RGMS допускается устанавливать внутри закрытых помещений с температурой окружающего воздуха -15...+40 °С.
